ГОСТ 2.784-96 Единая система конструкторской документации. Обозначения условные графические. Элементы трубопроводов

ГОСТ

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ 2.784-96

Статус: Действует

Тип: ГОСТ

Название русское: Единая система конструкторской документации. Обозначения условные графические. Элементы трубопроводов

Название английское: Unified system for design documentation. Graphic designations. Pipeline elements

Даты и сроки

Дата регистрации: 10-04-96

Дата издания: 02-10-12

Дата введения в действие: 01-01-98

Дата завершения срока действия: -

Применение и описание

Область и условия применения: Настоящий стандарт устанавливает условные графические обозначения элементов трубопроводов в схемах и чертежах всех отраслей промышленности

Связи и замены

Заменяющий: -

Взамен: ГОСТ 2.784-70

Описание стандарта

ГОСТ 2.784-96 Единая система конструкторской документации. Обозначения условные графические. Элементы трубопроводов

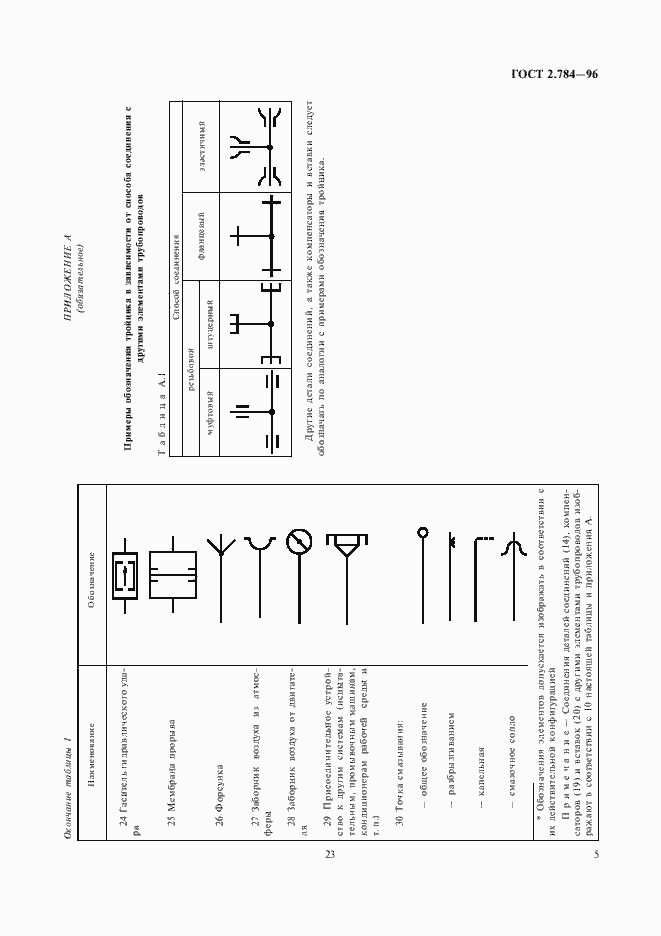

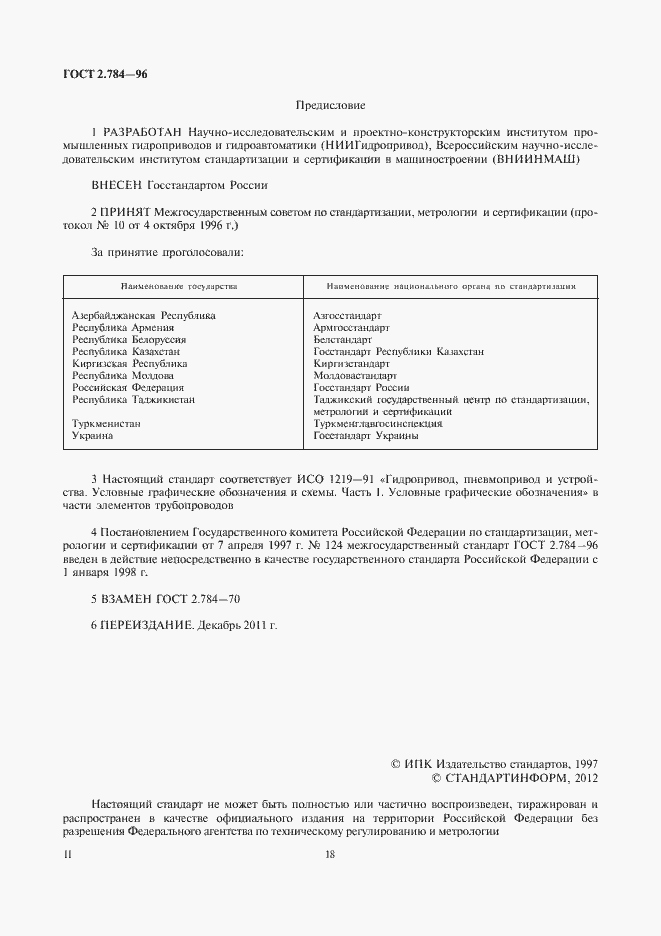

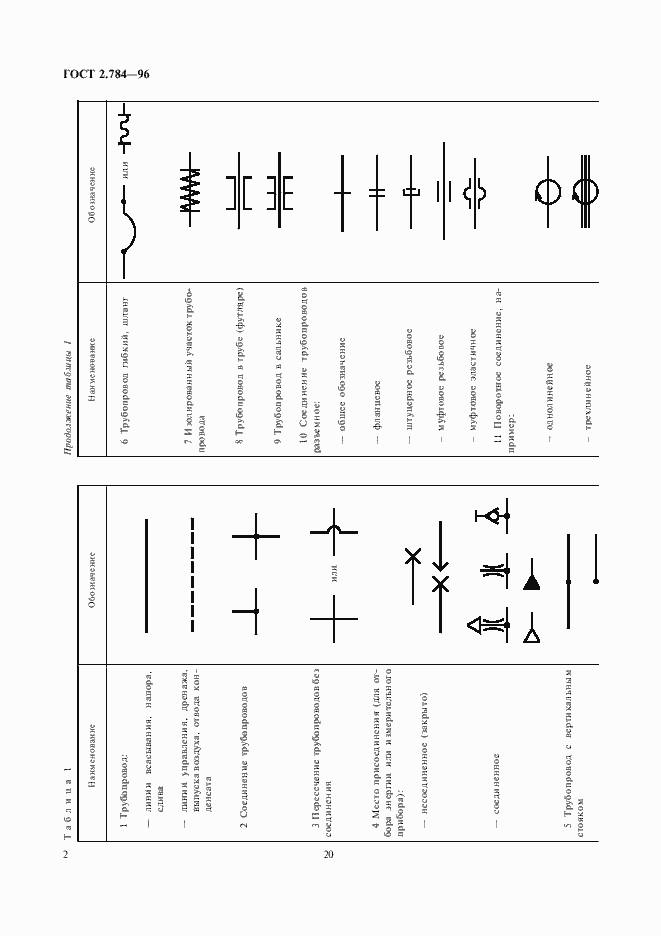

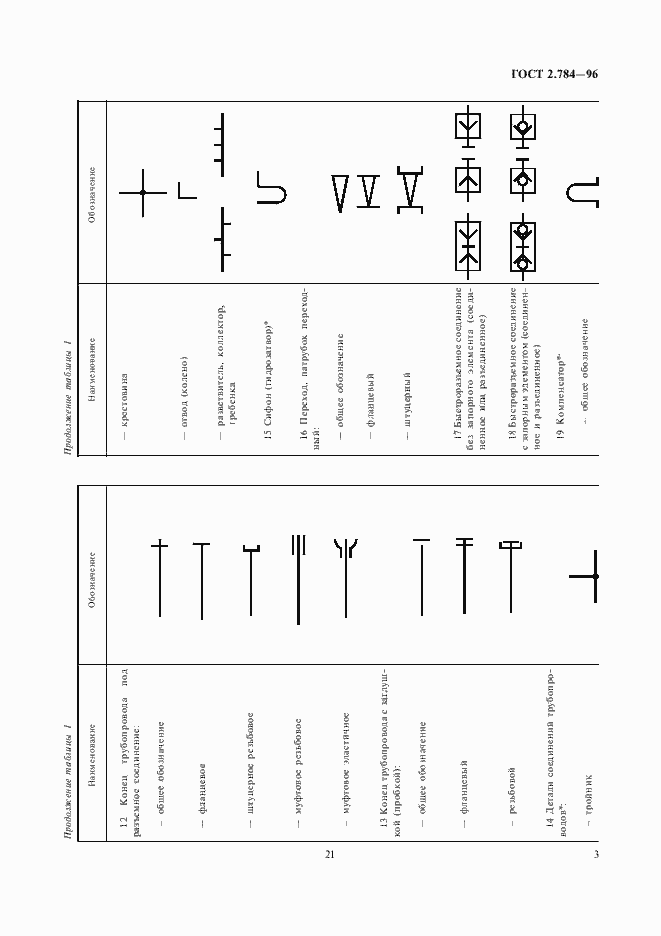

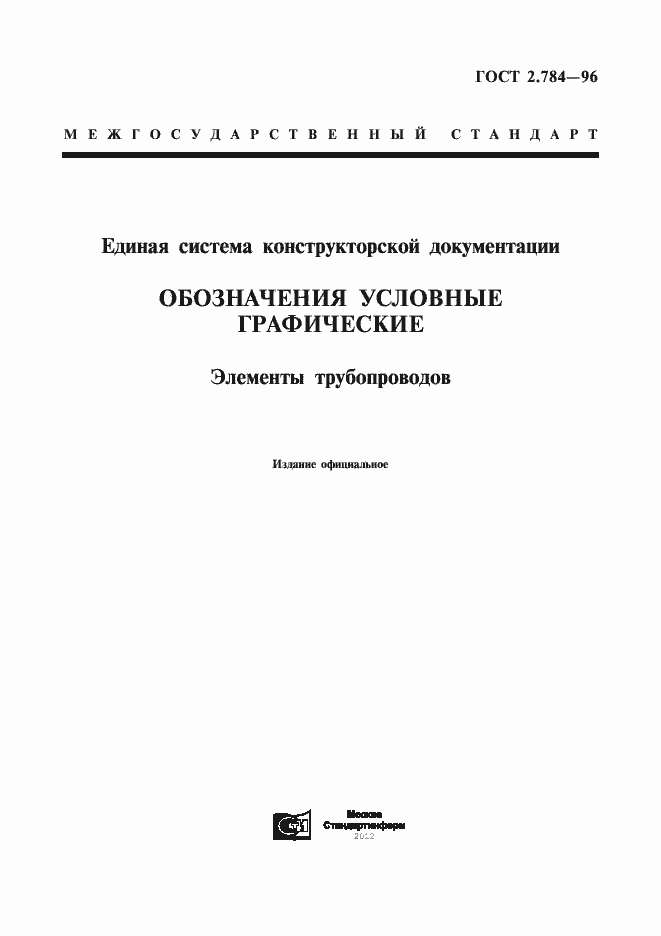

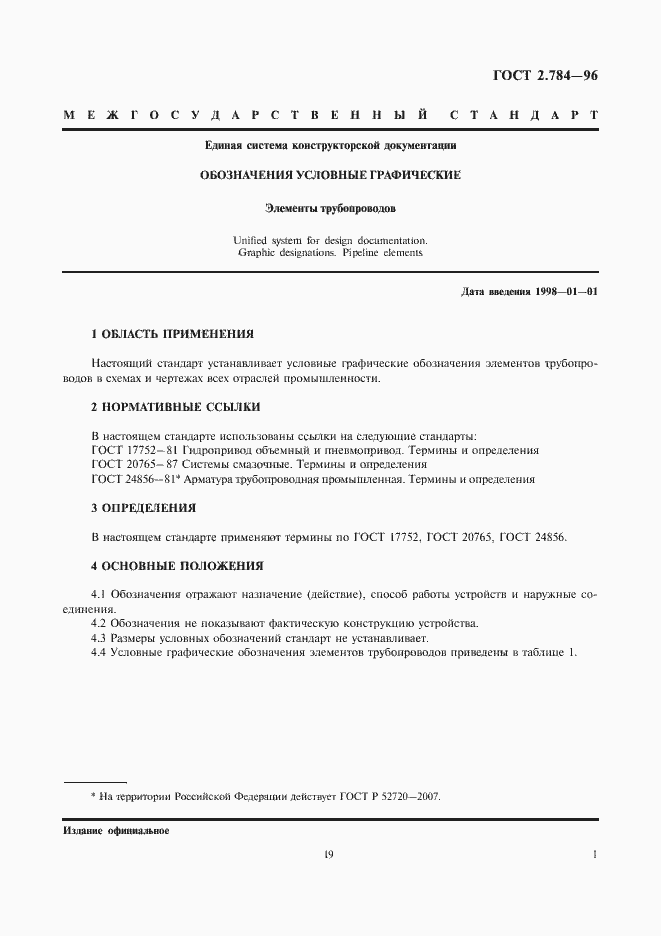

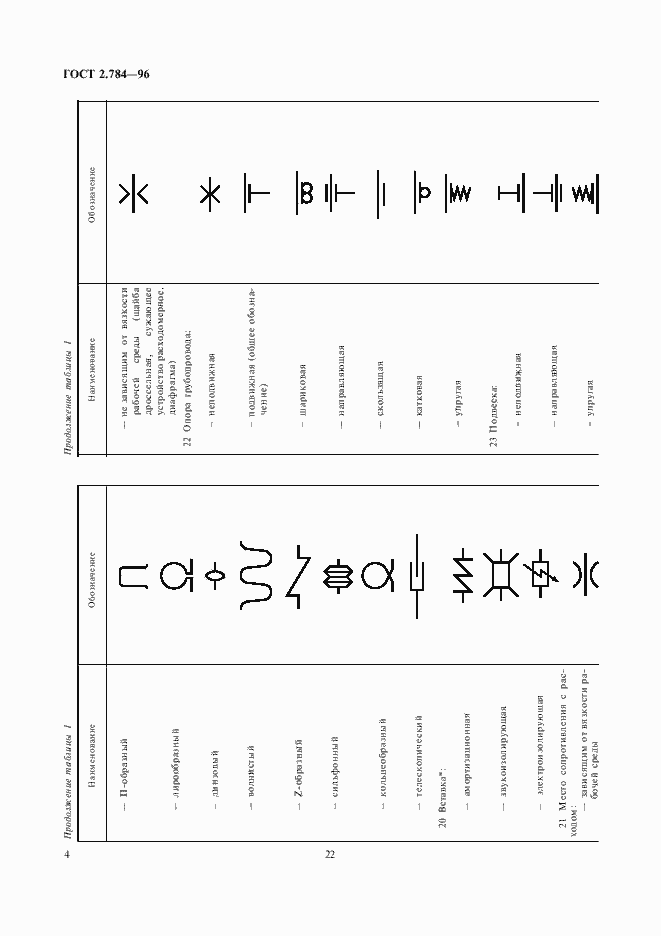

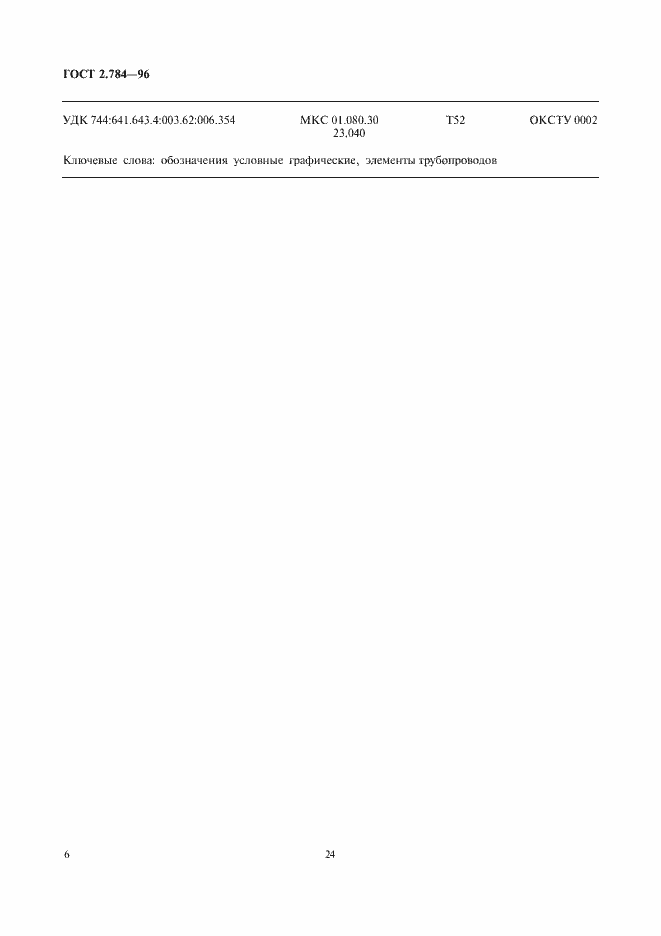

Страницы стандарта
