ГОСТ 21.403-80 Система проектной документации для строительства. Обозначения условные графические в схемах. Оборудование энергетическое

ГОСТ

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ 21.403-80
Статус: Действует
Тип: ГОСТ
Название русское: Система проектной документации для строительства. Обозначения условные графические в схемах. Оборудование энергетическое
Название английское: System of design documents for construction. Graphic symbols in diagrams. Power installations

Даты и сроки

Дата издания: 02-01-87
Дата введения в действие: 06-30-81
Дата завершения срока действия: -

Применение и описание

Область и условия применения: Настоящий стандарт устанавливает условные графические обозначения энергетического оборудования в теплотехнических схемах энергетических сооружений

Связи и замены

Заменяющий: -

Описание стандарта

ГОСТ 21.403-80 Система проектной документации для строительства. Обозначения условные графические в схемах. Оборудование энергетическое

Страницы стандарта

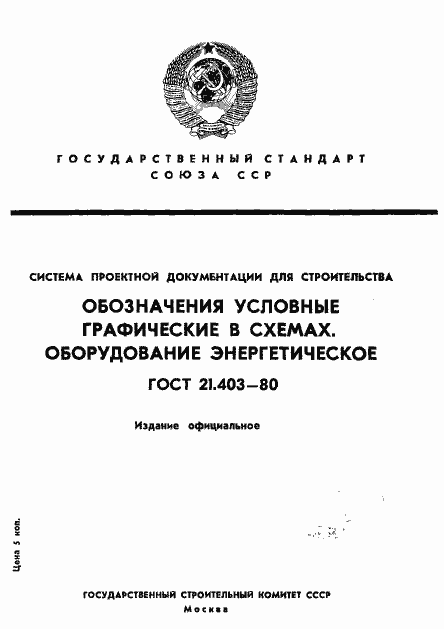

Страница 1 ГОСТ 21.403-80

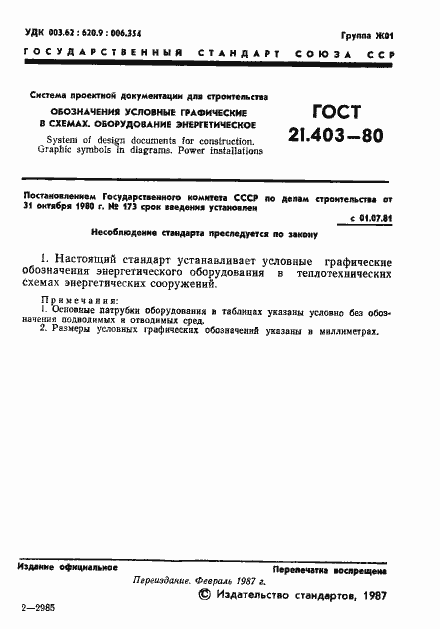

Страница 2 ГОСТ 21.403-80

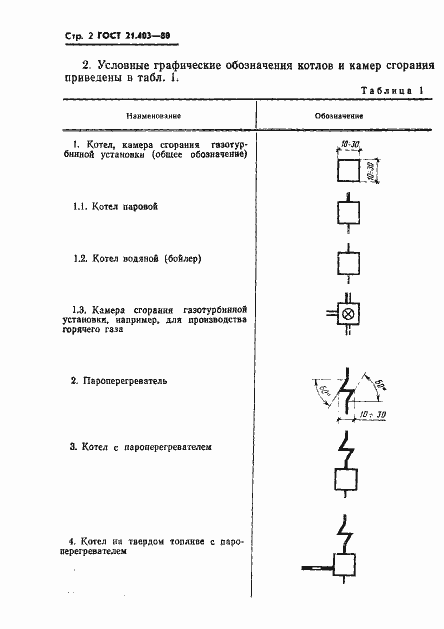

Страница 3 ГОСТ 21.403-80

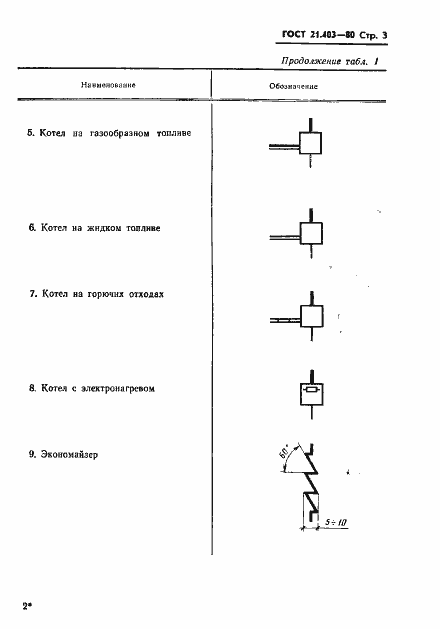

Страница 4 ГОСТ 21.403-80

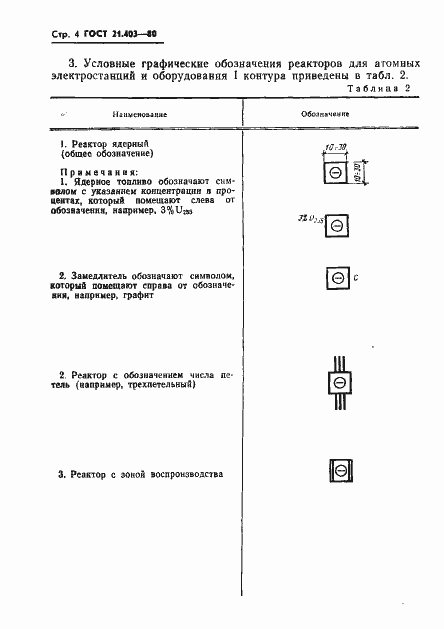

Страница 5 ГОСТ 21.403-80

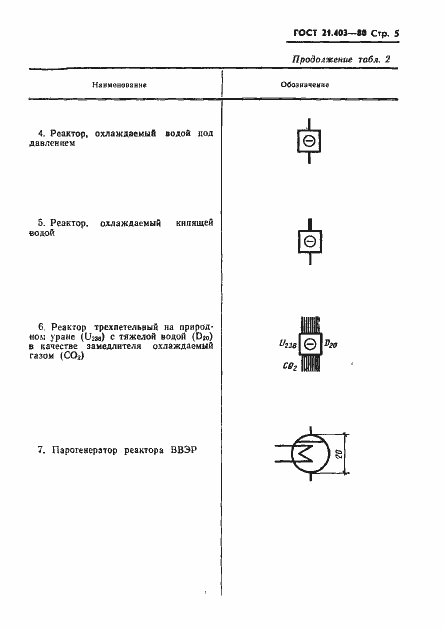

Страница 6 ГОСТ 21.403-80

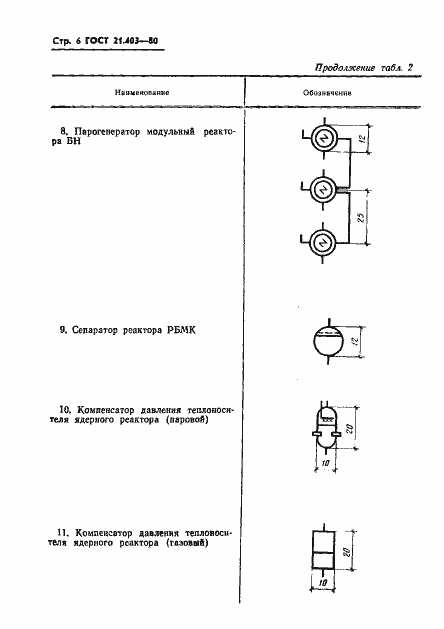

Страница 7 ГОСТ 21.403-80

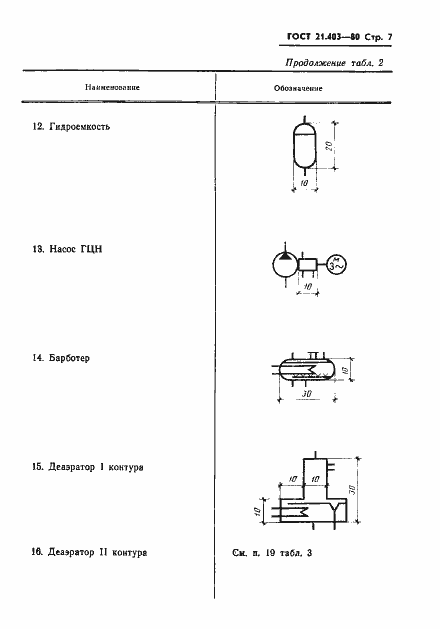

Страница 8 ГОСТ 21.403-80

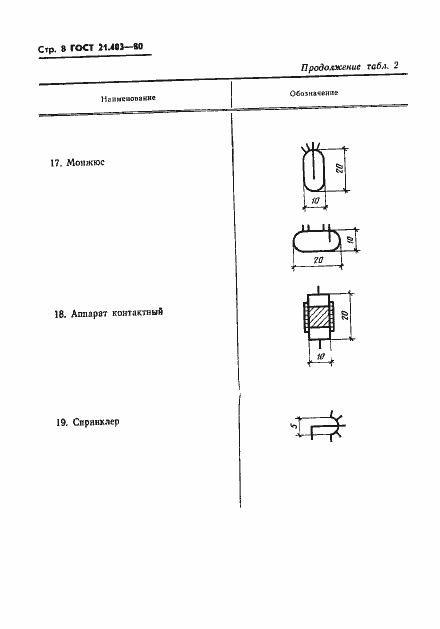

Страница 9 ГОСТ 21.403-80

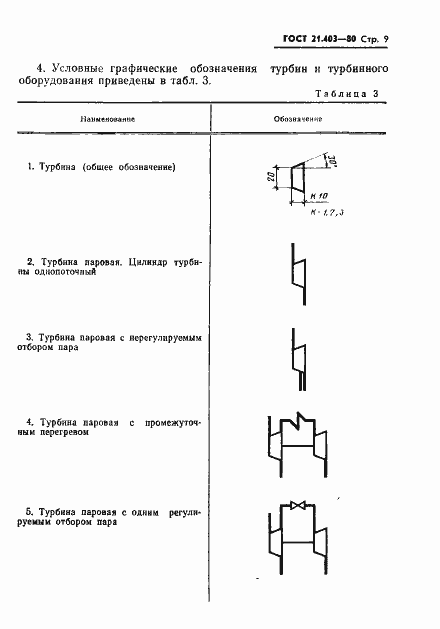

Страница 10 ГОСТ 21.403-80

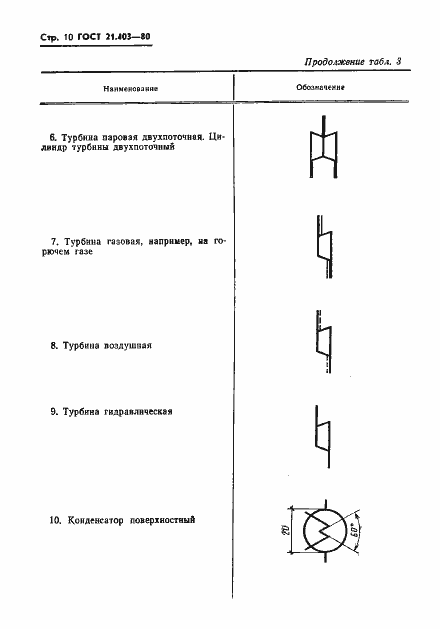

Страница 11 ГОСТ 21.403-80

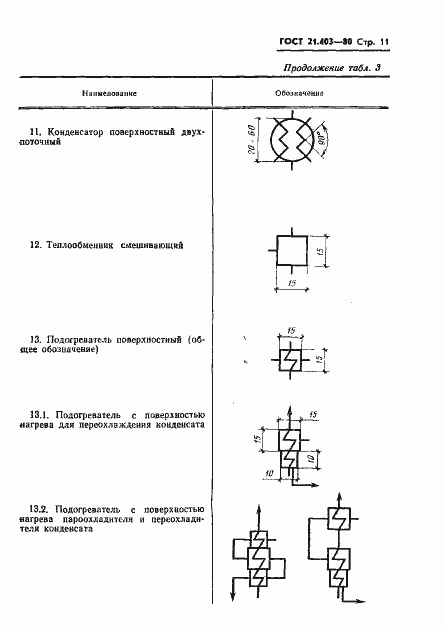

Страница 12 ГОСТ 21.403-80

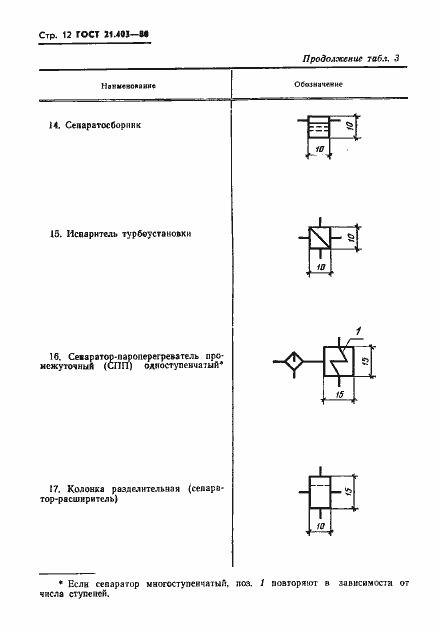

Страница 13 ГОСТ 21.403-80

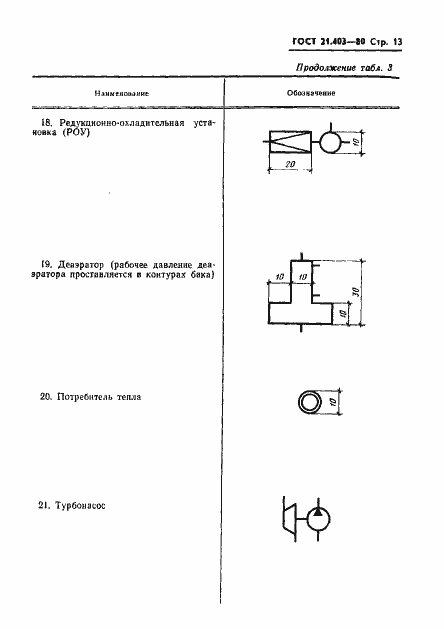

Страница 14 ГОСТ 21.403-80

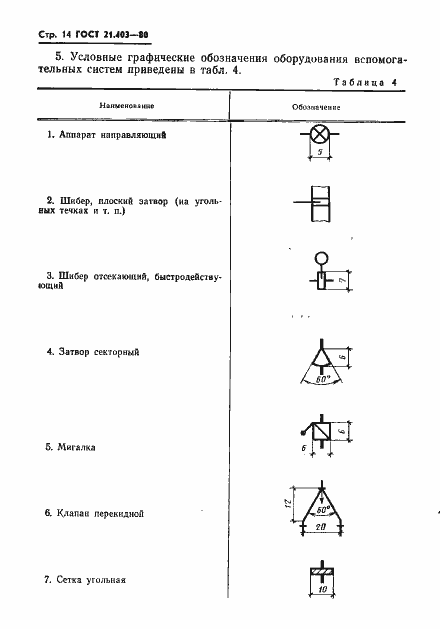

Страница 15 ГОСТ 21.403-80

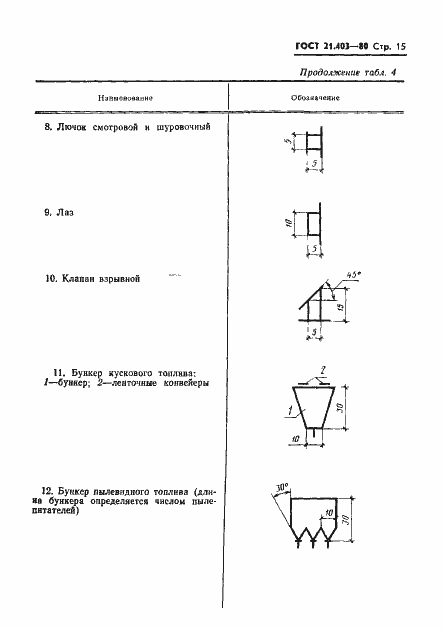

Страница 16 ГОСТ 21.403-80

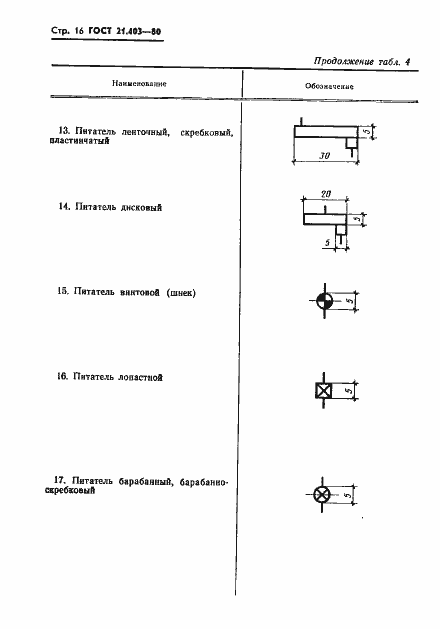

Страница 17 ГОСТ 21.403-80

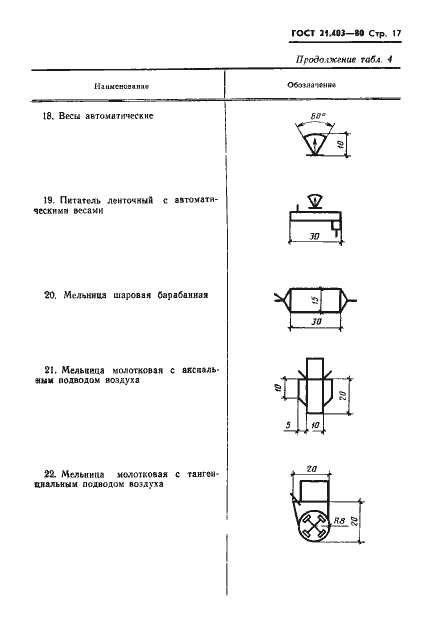

Страница 18 ГОСТ 21.403-80
Страница 19 ГОСТ 21.403-80

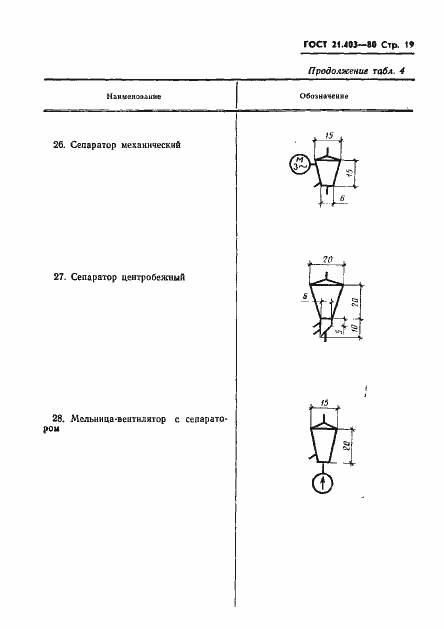

Страница 20 ГОСТ 21.403-80

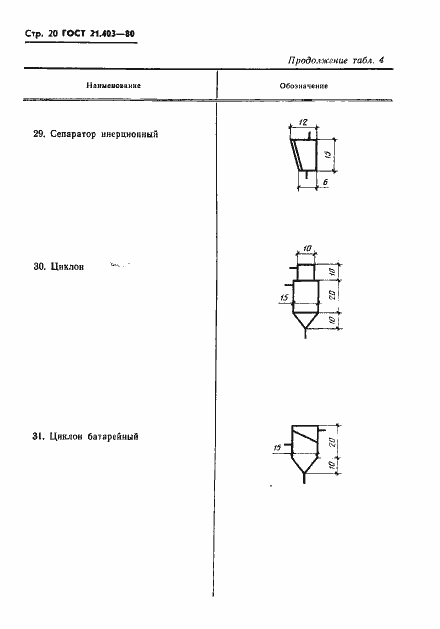

Страница 21 ГОСТ 21.403-80

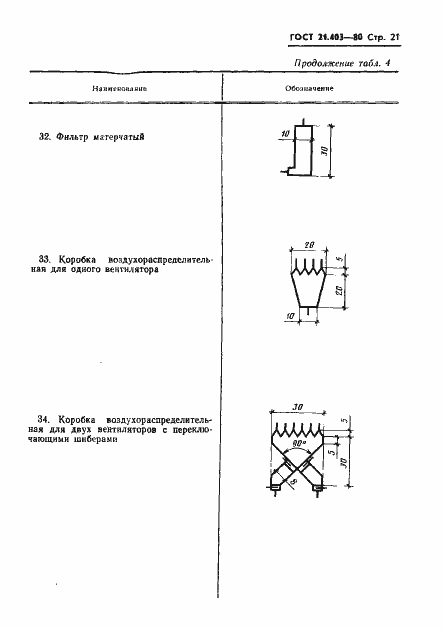

Страница 22 ГОСТ 21.403-80

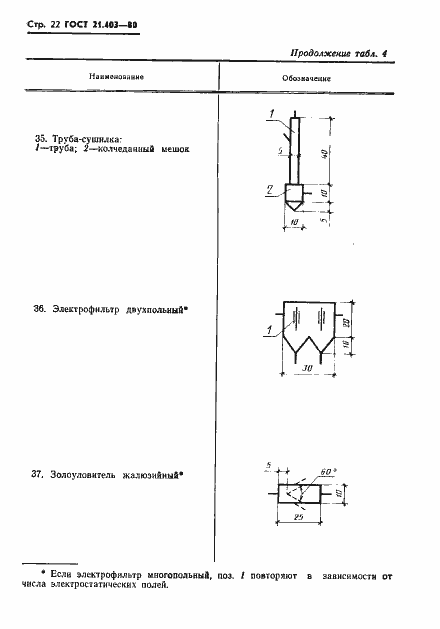

Страница 23 ГОСТ 21.403-80

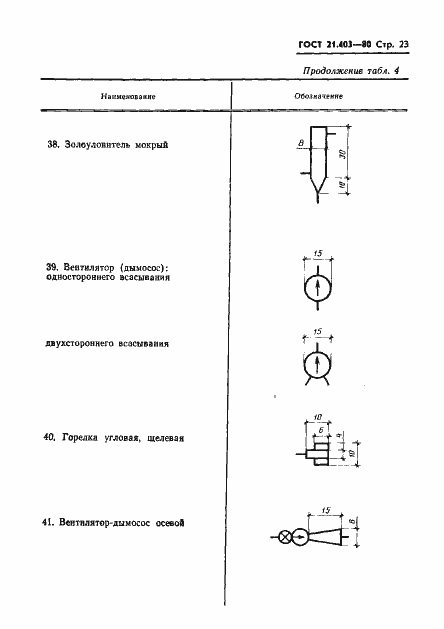

Страница 24 ГОСТ 21.403-80

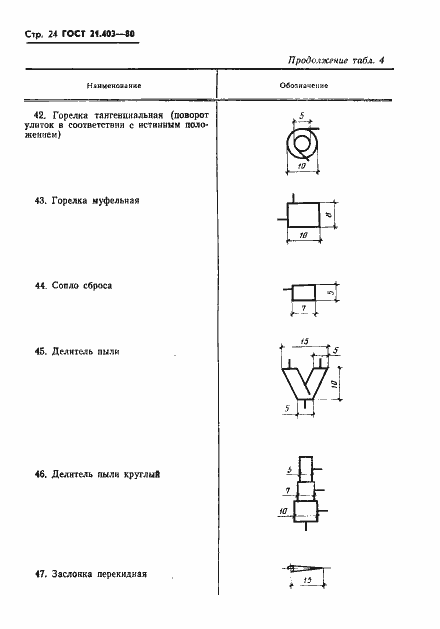

Страница 25 ГОСТ 21.403-80

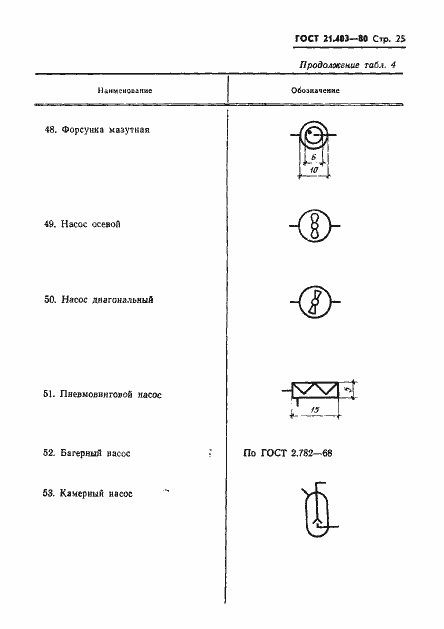

Страница 26 ГОСТ 21.403-80

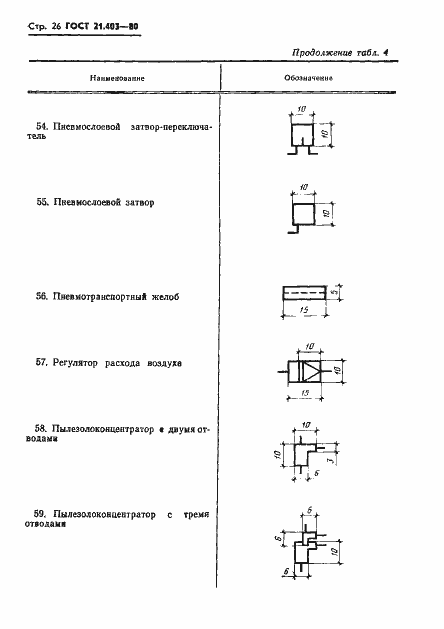

Страница 27 ГОСТ 21.403-80

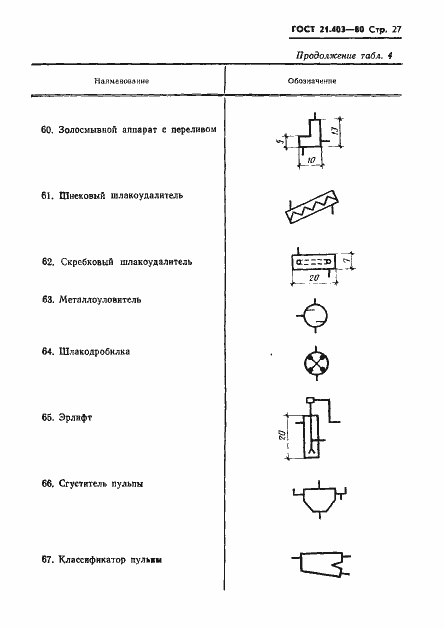

Страница 28 ГОСТ 21.403-80

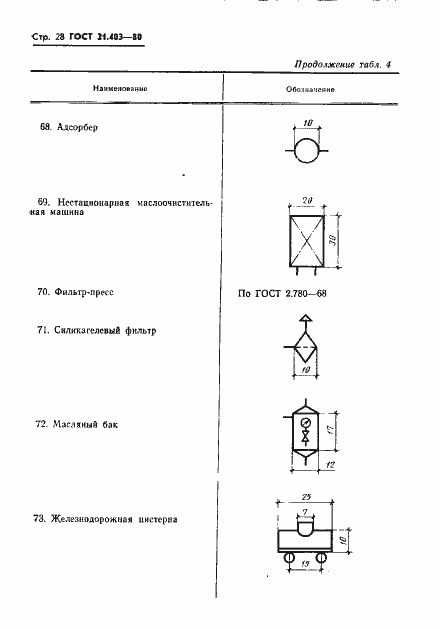

Страница 29 ГОСТ 21.403-80

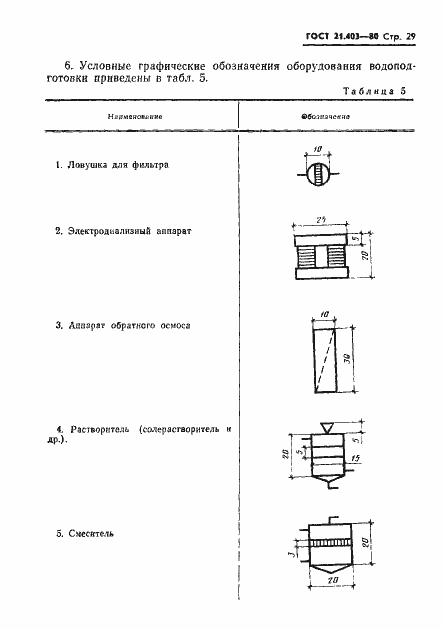

Страница 30 ГОСТ 21.403-80

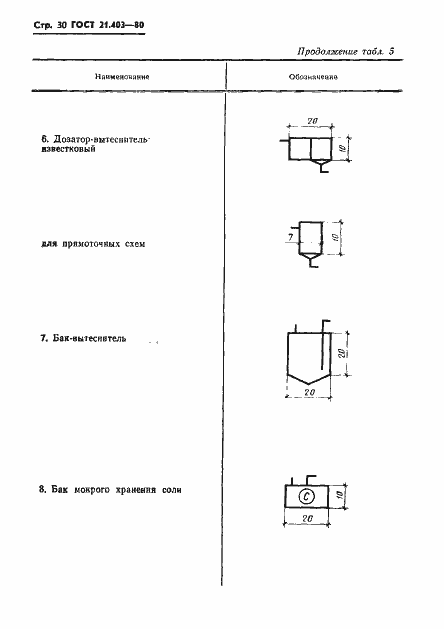

Страница 31 ГОСТ 21.403-80

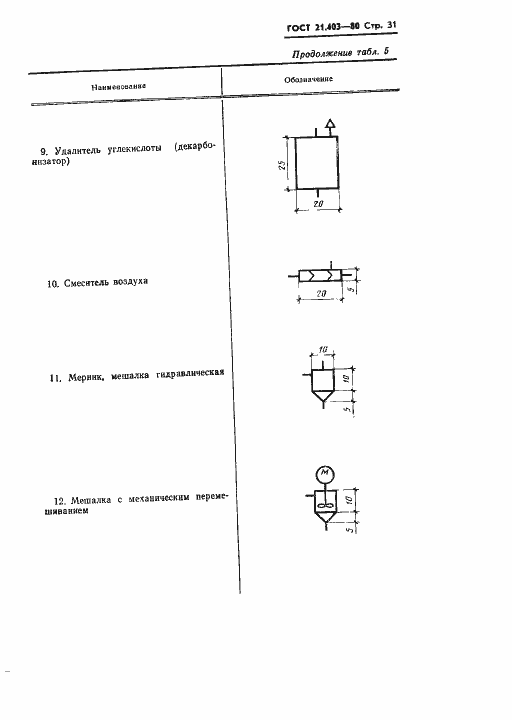

Страница 32 ГОСТ 21.403-80

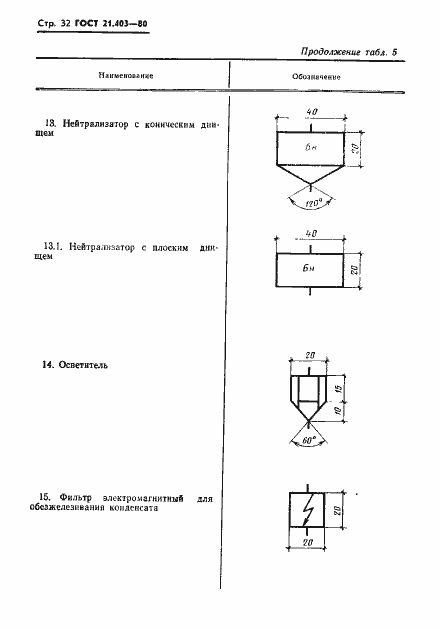

Страница 33 ГОСТ 21.403-80

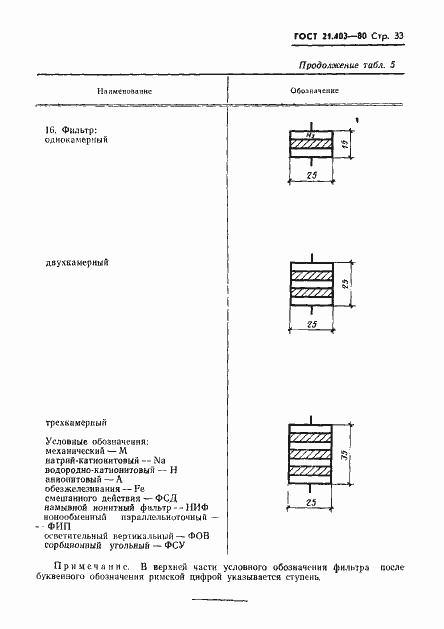

Страница 34 ГОСТ 21.403-80

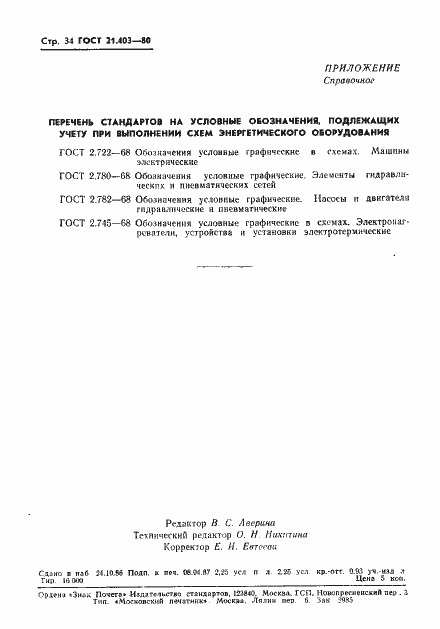

Страница 35 ГОСТ 21.403-80
