ГОСТ 21.404-85 Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах

ГОСТ

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ 21.404-85
Статус: Заменен
Тип: ГОСТ
Название русское: Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах
Название английское: System of design documents for construction. Industrial process automation. Instrumentation symbols for use in diagrams

Даты и сроки

Дата издания: 07-01-07
Дата введения в действие: 01-01-86
Дата завершения срока действия: 11-01-14

Применение и описание

Область и условия применения: Настоящий стандарт устанавливает условные обозначения приборов, средств автоматизации и линий связи, применяемых при выполнении схем автоматизации технологических процессов, разрабатываемых для строительства предприятий, зданий и сооружений всех отраслей промышленности и народного хозяйства

Связи и замены

Заменяющий: ГОСТ 21.208-2013

Описание стандарта

ГОСТ 21.404-85 Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах

Страницы стандарта

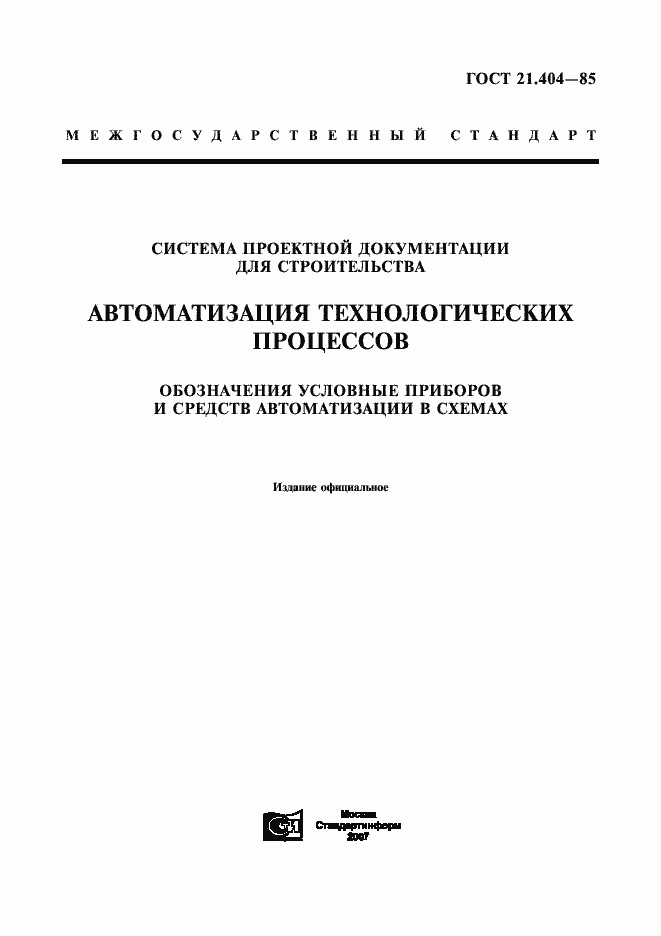

Страница 1 ГОСТ 21.404-85

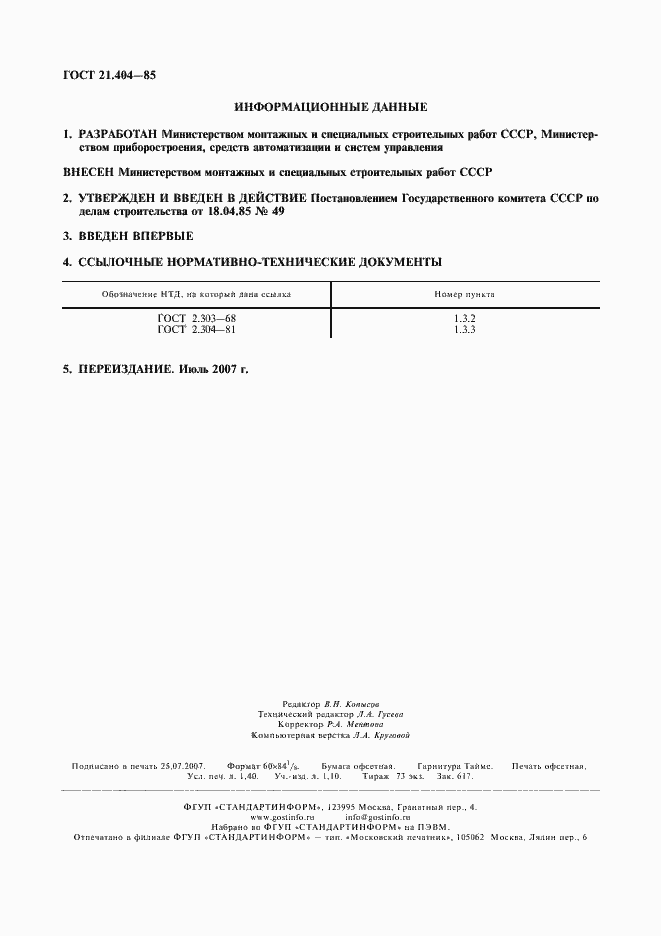

Страница 2 ГОСТ 21.404-85

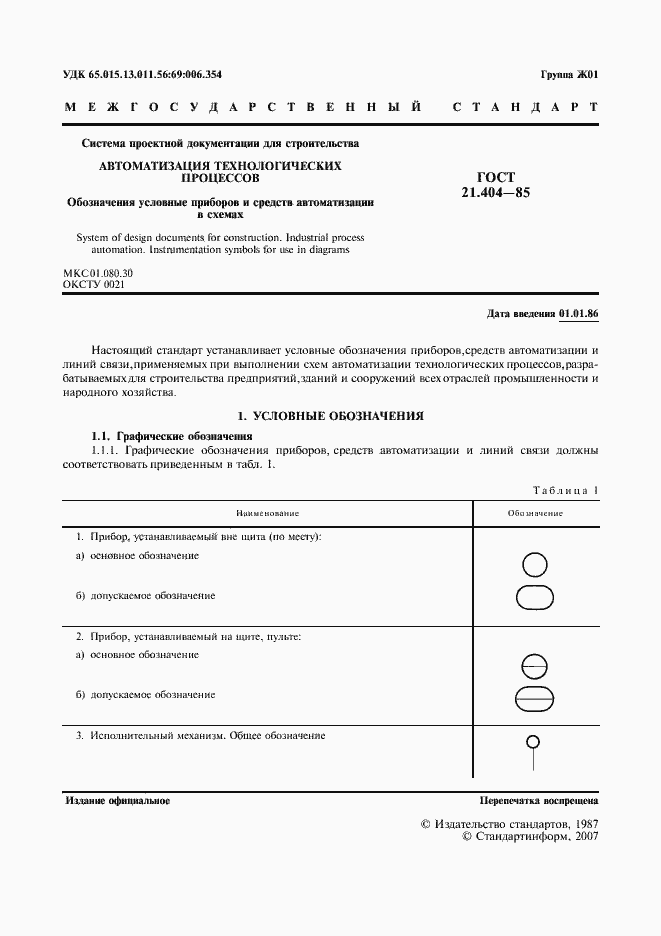

Страница 3 ГОСТ 21.404-85

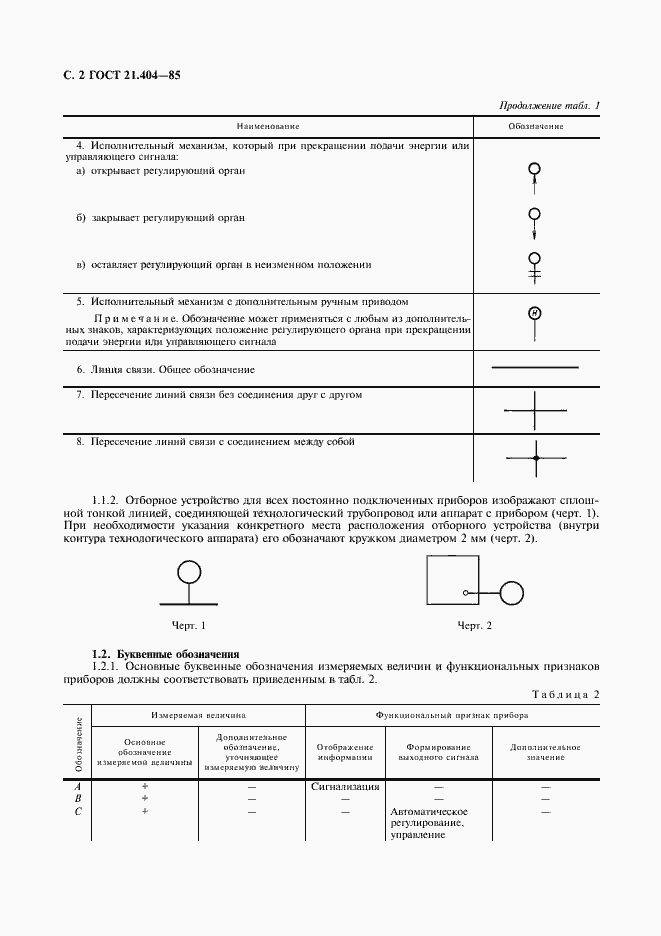

Страница 4 ГОСТ 21.404-85

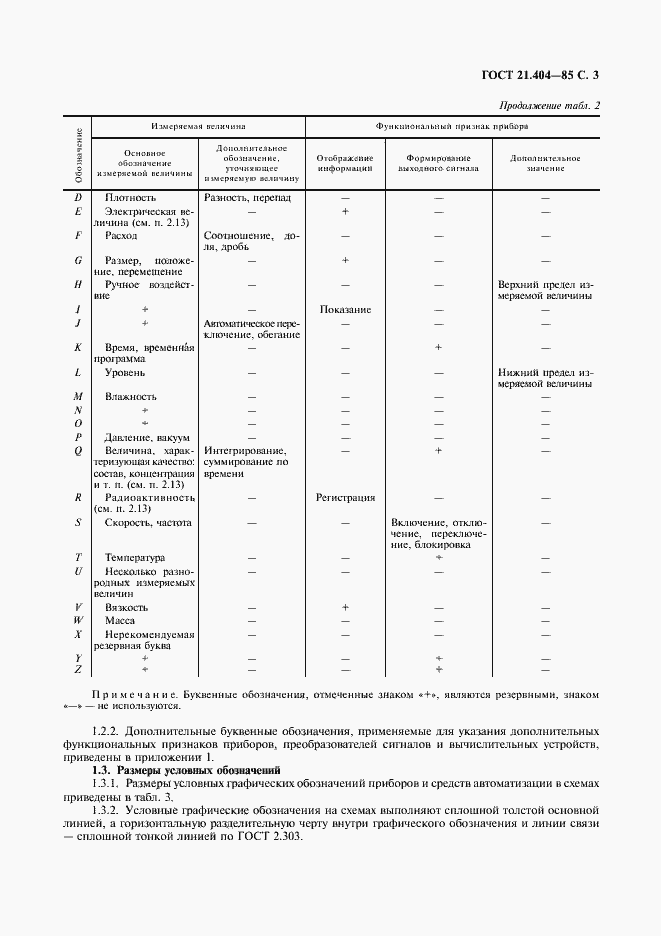

Страница 5 ГОСТ 21.404-85

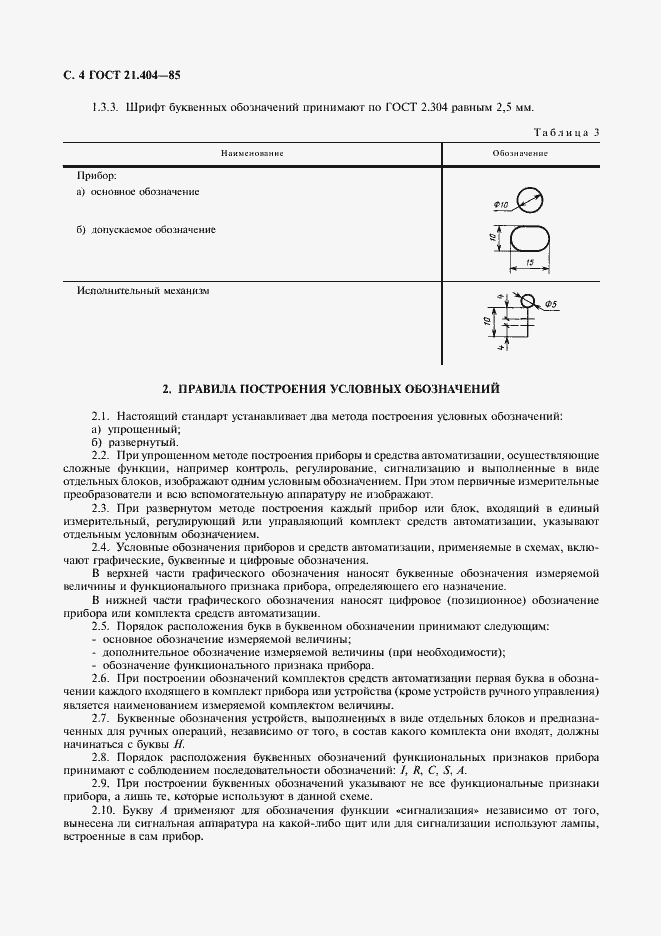

Страница 6 ГОСТ 21.404-85

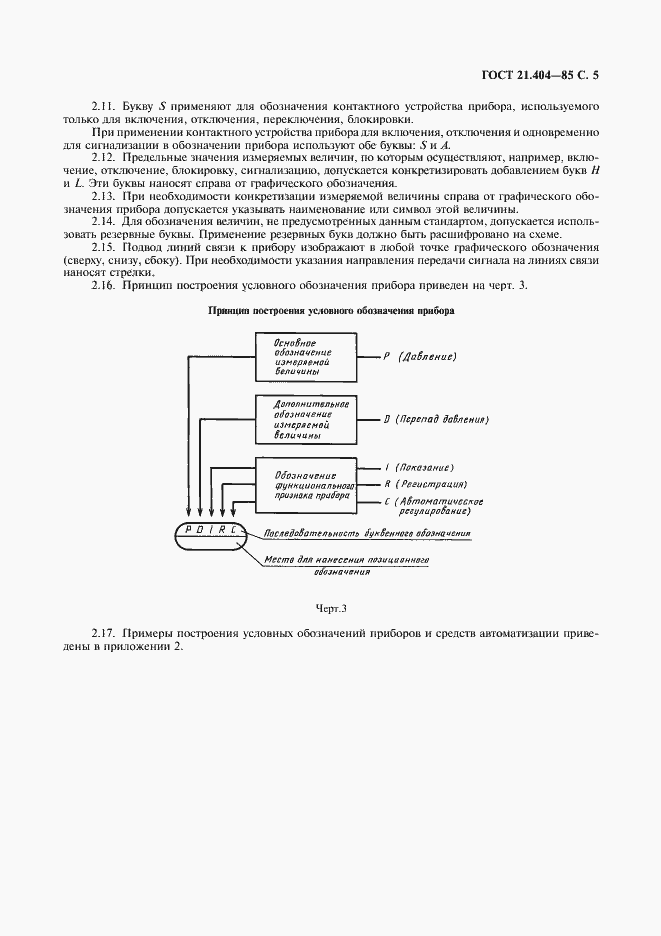

Страница 7 ГОСТ 21.404-85

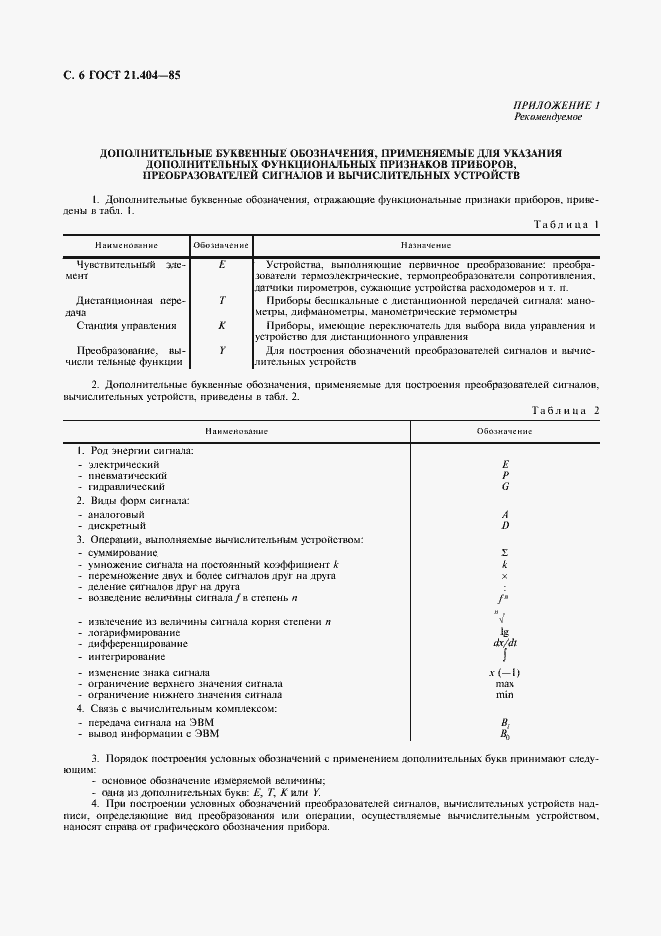

Страница 8 ГОСТ 21.404-85

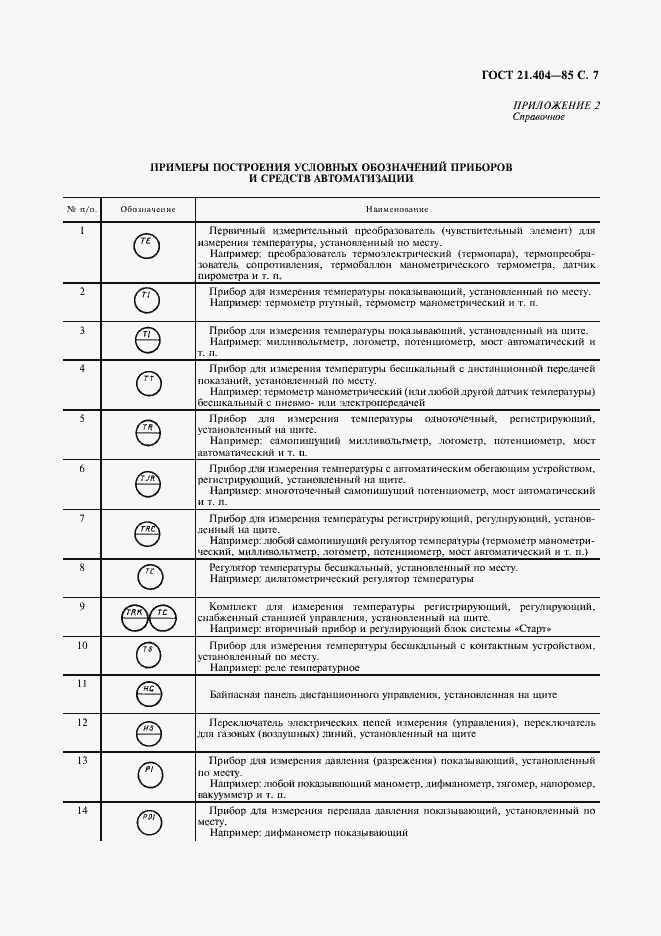

Страница 9 ГОСТ 21.404-85

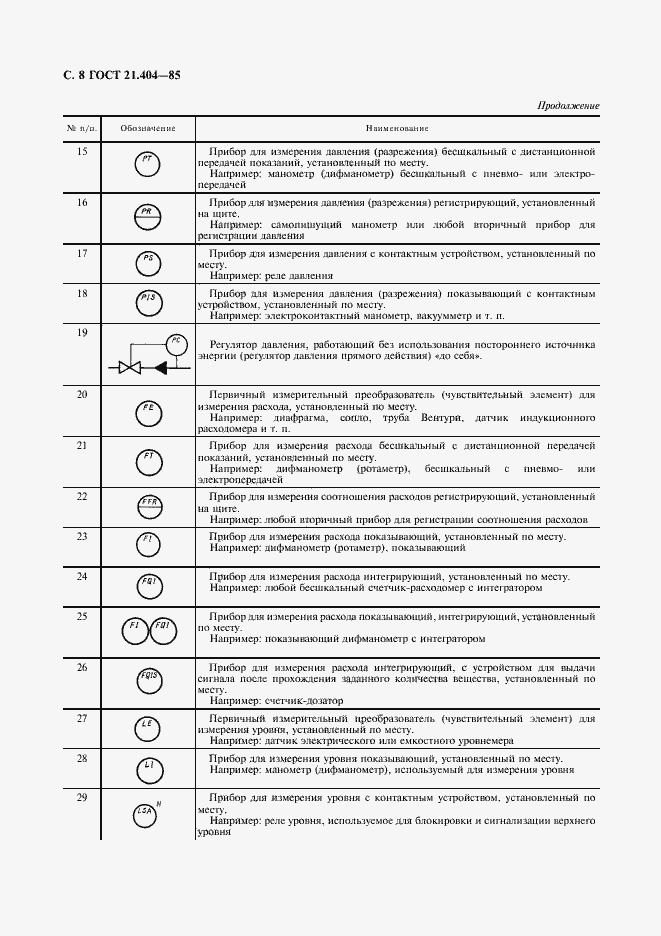

Страница 10 ГОСТ 21.404-85

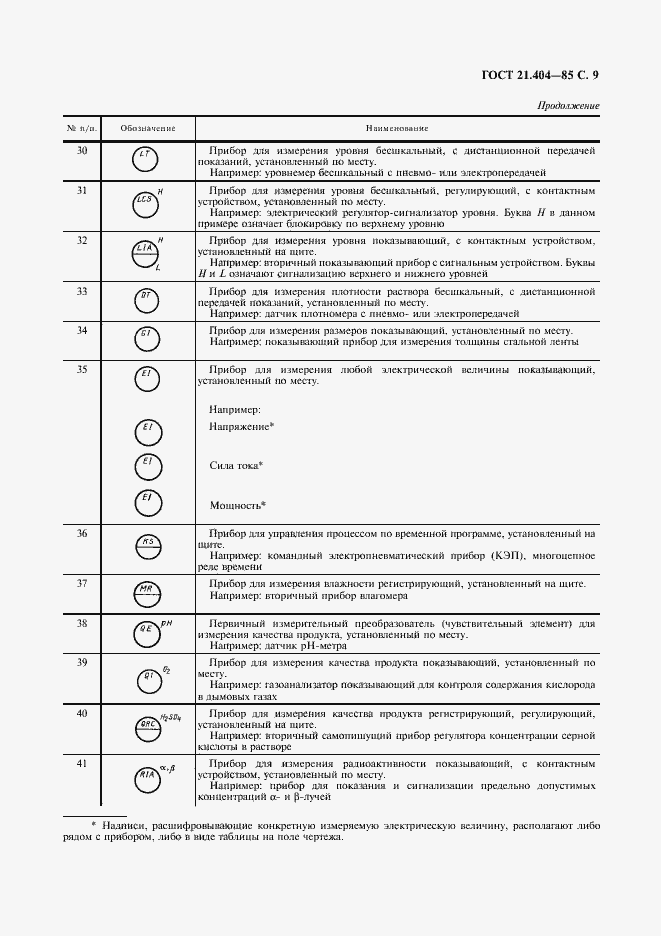

Страница 11 ГОСТ 21.404-85

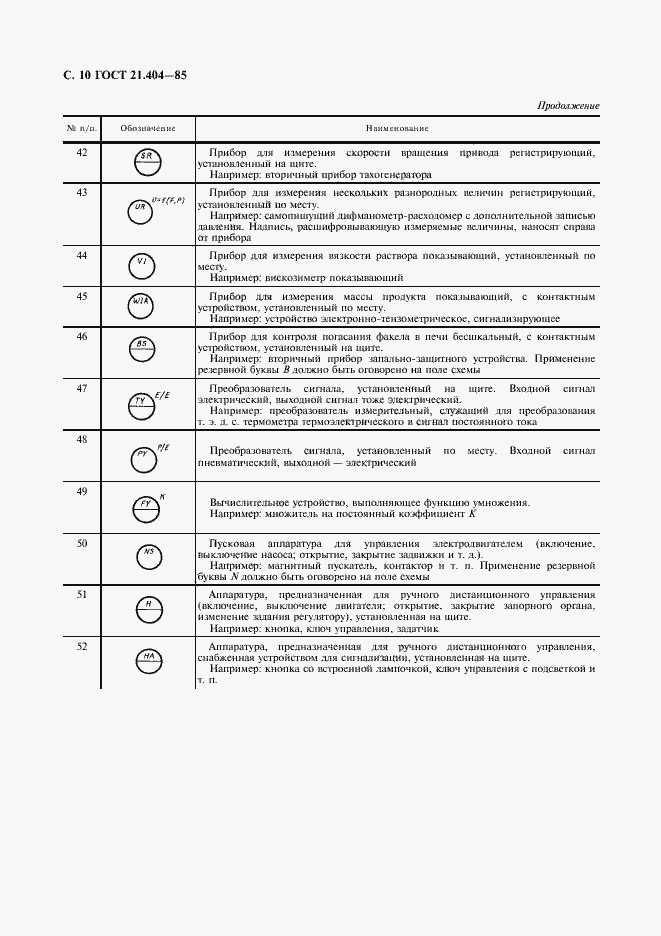

Страница 12 ГОСТ 21.404-85
