Основная информация

Обозначение: ГОСТ 34983-2023

Статус: Действует

Тип: ГОСТ

Название русское: Вакуумная технология. Размеры фланцев без ножевидной кромки

Название английское: Vacuum technology. Dimensions of non-knife edge flanges

Даты и сроки

Дата регистрации: 07-28-23

Дата издания: 11-02-23

Дата введения в действие: 12-01-23

Дата завершения срока действия: -

Применение и описание

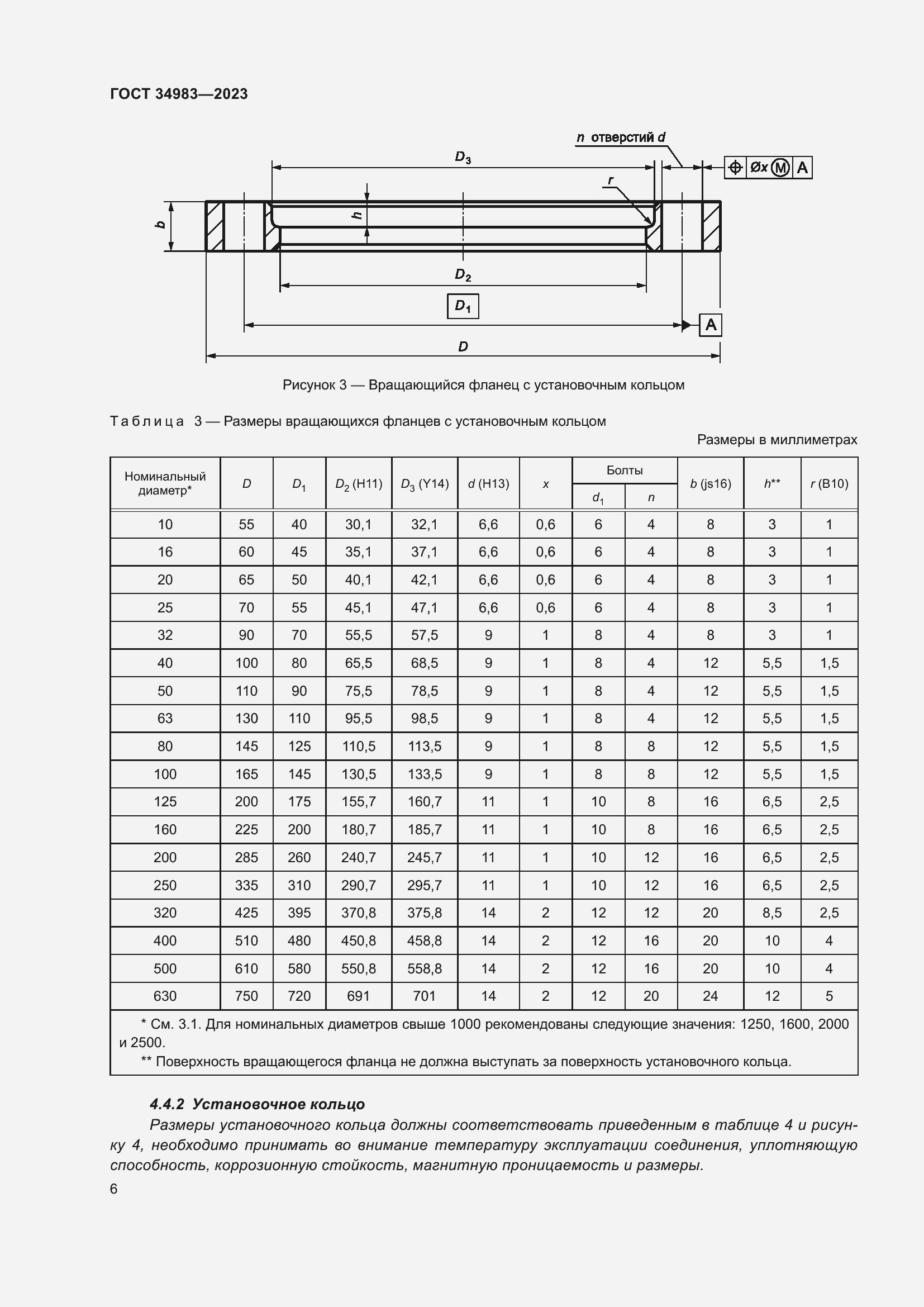

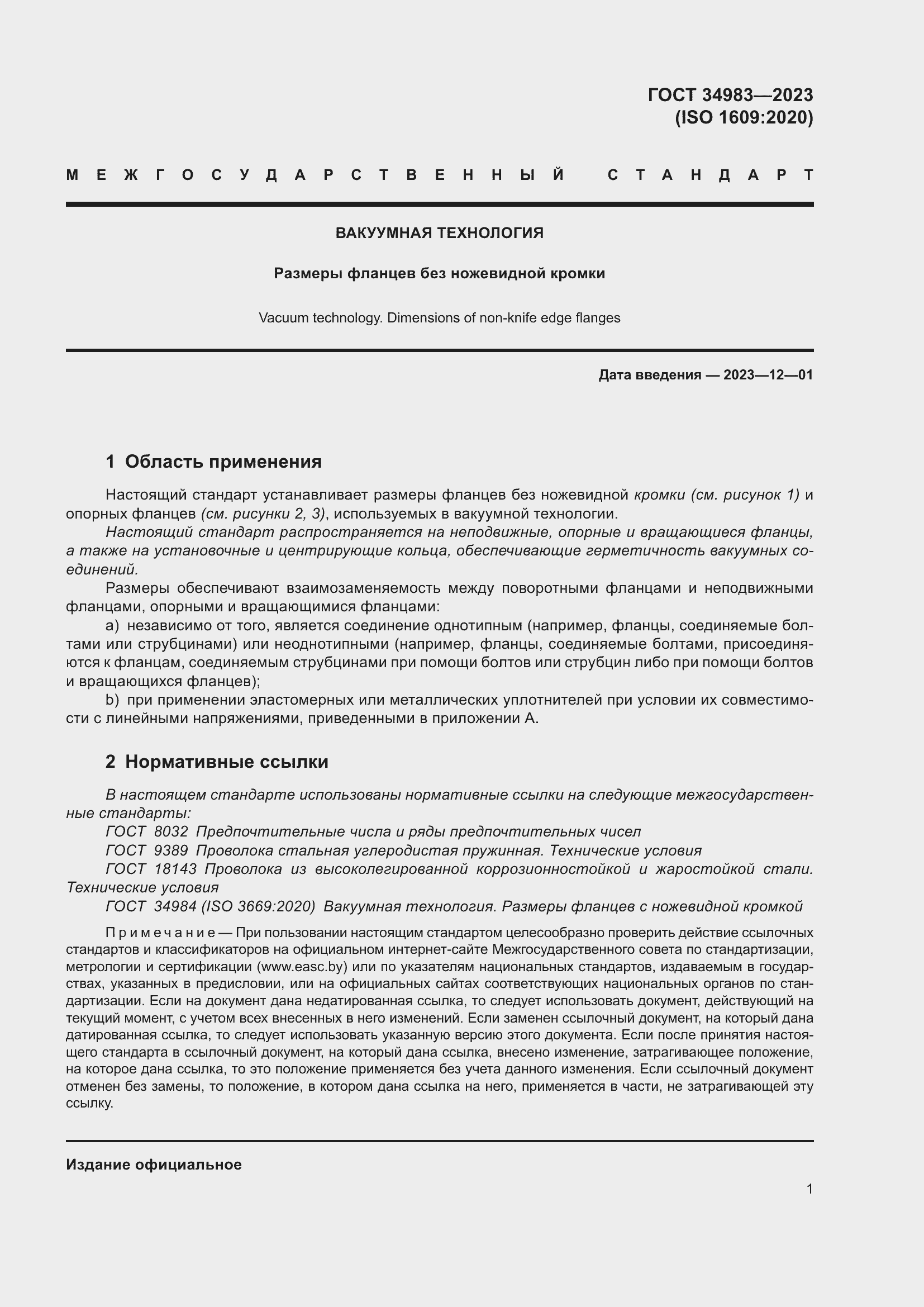

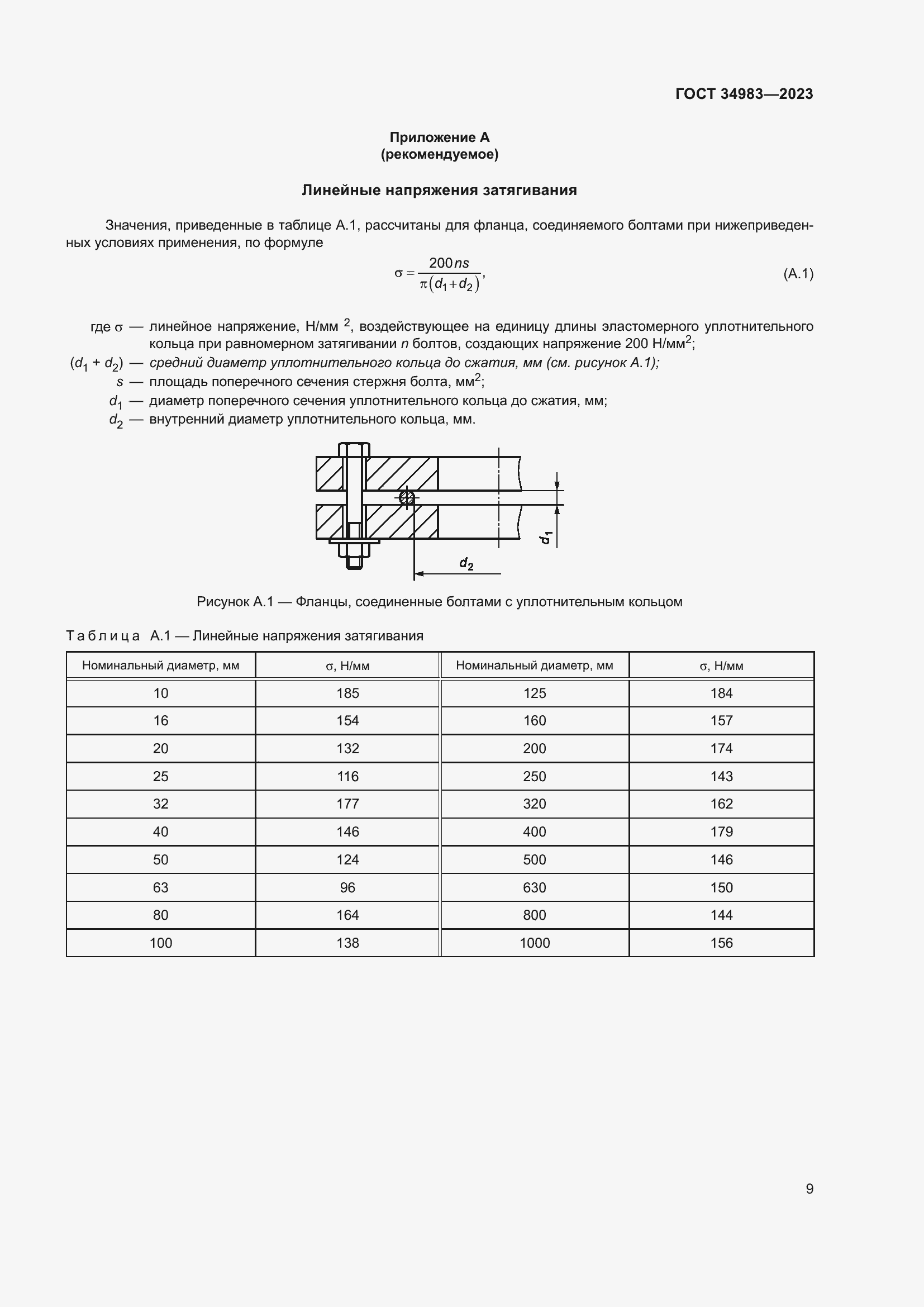

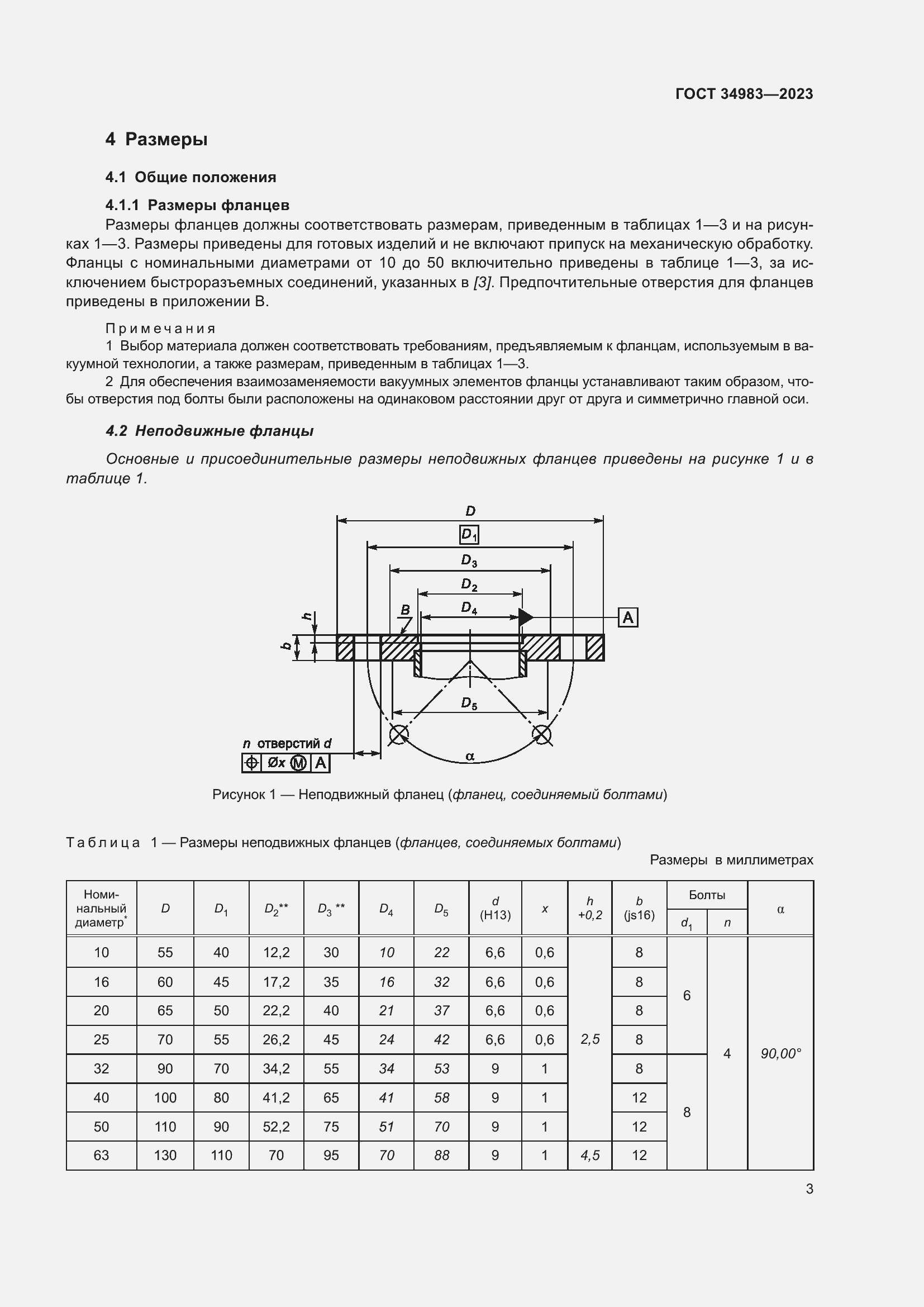

Область и условия применения: Настоящий стандарт устанавливает размеры фланцев без ножевидной кромки (см. рисунок 1) и опорных фланцев (см. рисунки 2, 3), используемых в вакуумной технологии. Настоящий стандарт распространяется на неподвижные, опорные и вращающиеся фланцы, а также на установочные и центрирующие кольца, обеспечивающие герметичность вакуумных соединений. Размеры обеспечивают взаимозаменяемость между поворотными фланцами и неподвижными фланцами, опорными и вращающимися фланцами: a) независимо от того, является соединение однотипным (например, фланцы, соединяемые болтами или струбцинами) или неоднотипными (например, фланцы, соединяемые болтами, присоединяются к фланцам, соединяемым струбцинами при помощи болтов или струбцин либо при помощи болтов и вращающихся фланцев); b) при применении эластомерных или металлических уплотнителей при условии их совместимости с линейными напряжениями, приведенными в приложении А

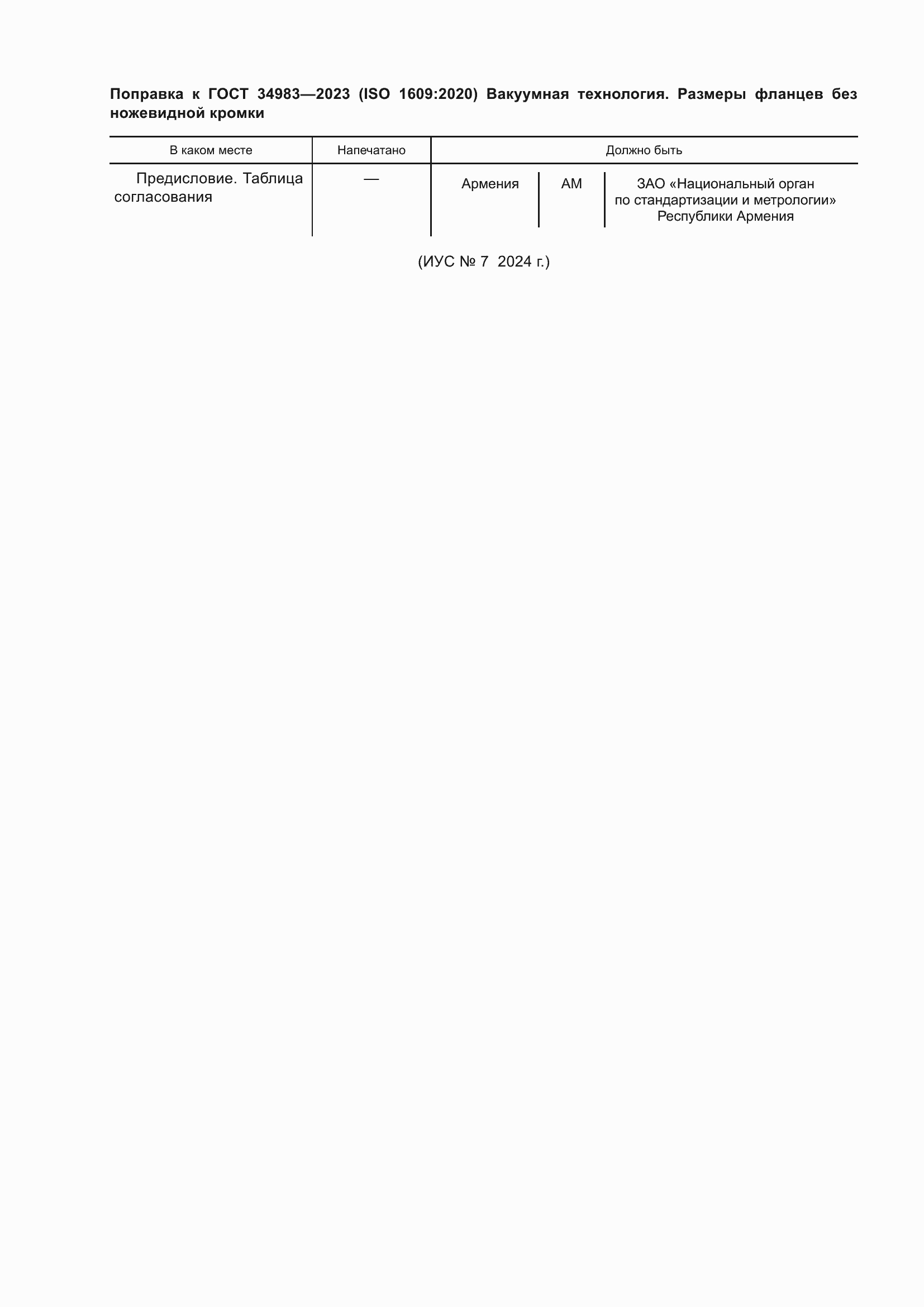

Приложение №1: Поправка к ГОСТ 34983-2023 Обозначение: Поправка к ГОСТ 34983-2023 Дата введения в действие: 25.06.2024
