Основная информация

Обозначение: ГОСТ 7396.1-89
Статус: Действует
Тип: ГОСТ
Название русское: Соединители электрические штепсельные бытового и аналогичного назначения. Основные размеры
Название английское: Plugs (electrical) and socket-outlets for domestic and similar general use. Standards

Даты и сроки

Дата издания: 07-01-03
Дата введения в действие: 06-30-90
Дата завершения срока действия: -

Применение и описание

Область и условия применения: Настоящий стандарт распространяется на штепсельные соединители с заземляющими контактами и без них (одноместные и двуместные розетки, разъемные и неразъемные вилки, разветвители и удлинители) для присоединения к электрической сети переменного тока электрических приемников бытового и аналогичного назначения с номинальными токами до 20 А и напряжением до 277 В, поставляемые для нужд народного хозяйства и экспорта, и устанавливает основные размеры соединителей, а также требования, относящиеся к взаимозаменяемости и безопасности соединителей. Настоящий стандарт не распространяется на соединители, встраиваемые в приборы, а также предназначенные для эксплуатации в пожароопасных и взрывоопасных помещениях

Связи и замены

Заменяющий: -
Взамен в части: ГОСТ 7396-85 в части разд. 2

Изменения и переиздания

Список изменений: №1 от (рег. ) «Поправка»

Описание стандарта

ГОСТ 7396.1-89 Соединители электрические штепсельные бытового и аналогичного назначения. Основные размеры

Страницы стандарта

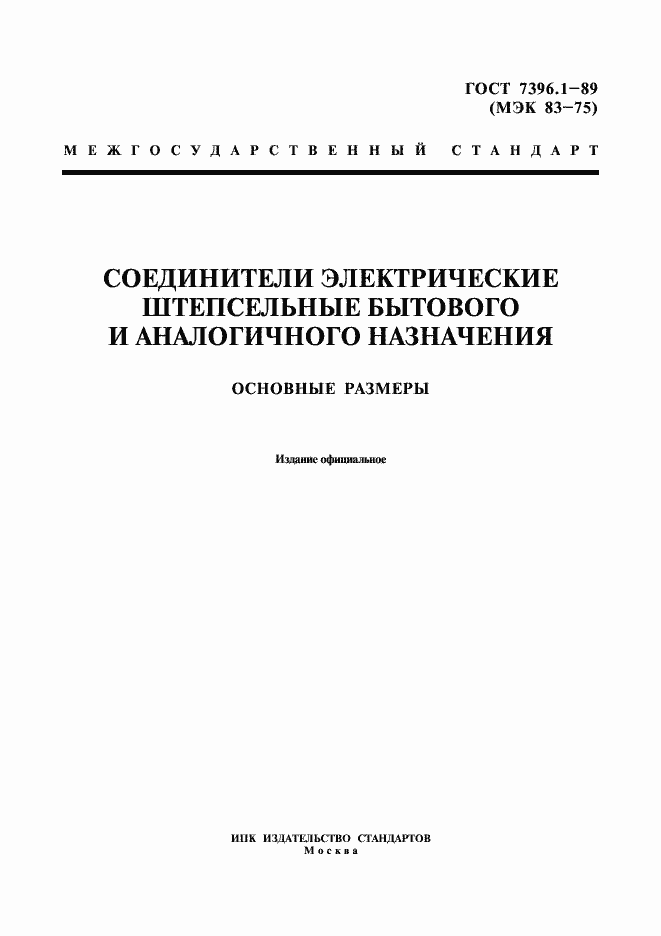

Страница 1 ГОСТ 7396.1-89

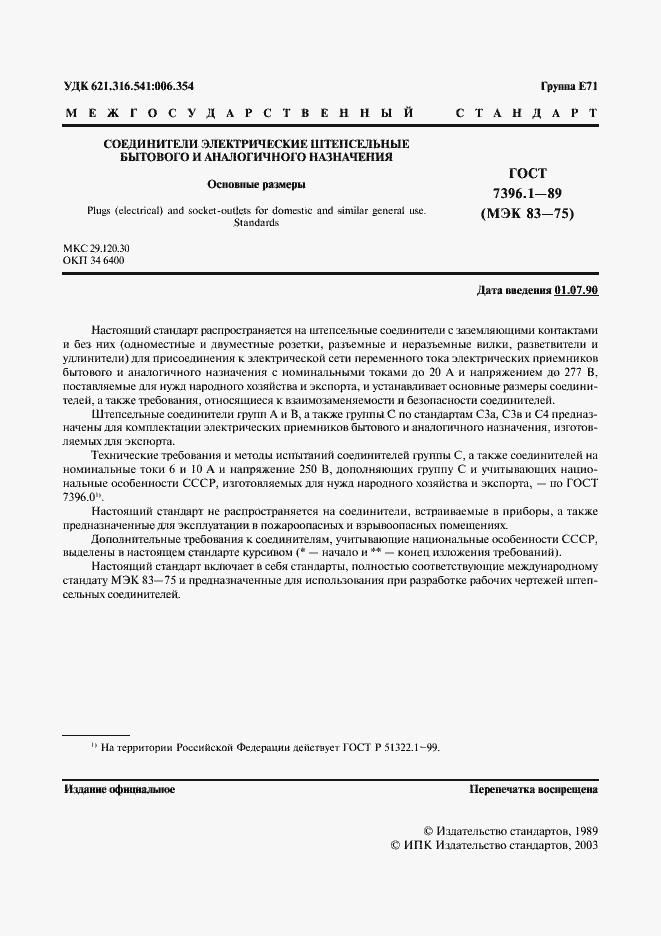

Страница 2 ГОСТ 7396.1-89

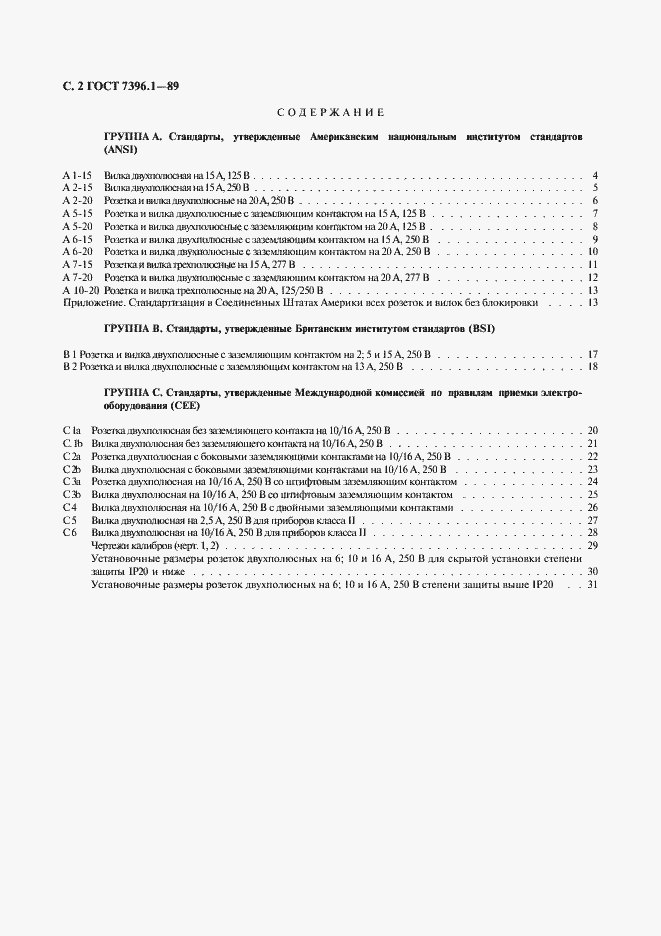

Страница 3 ГОСТ 7396.1-89

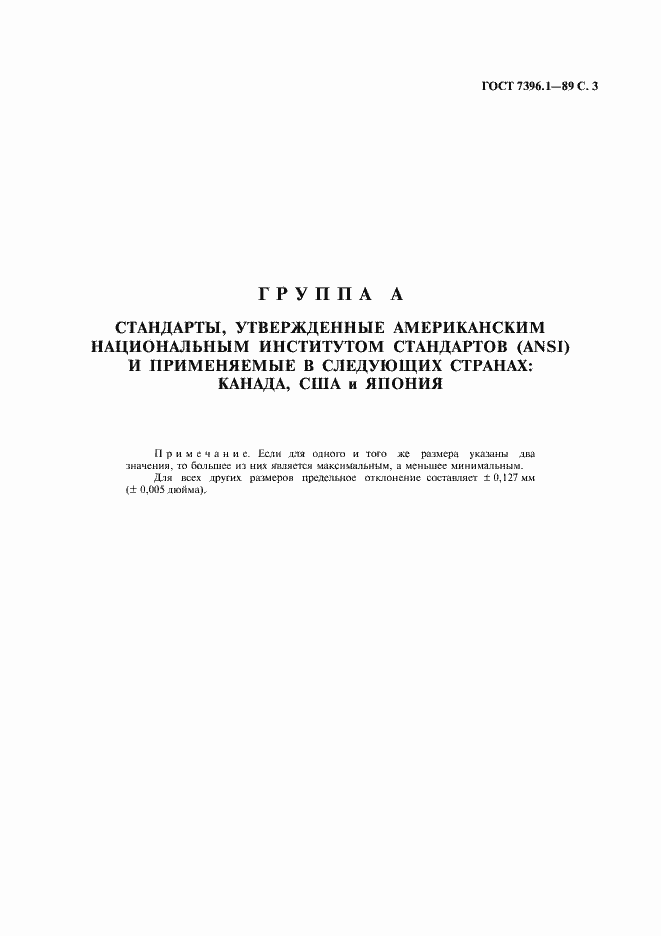

Страница 4 ГОСТ 7396.1-89

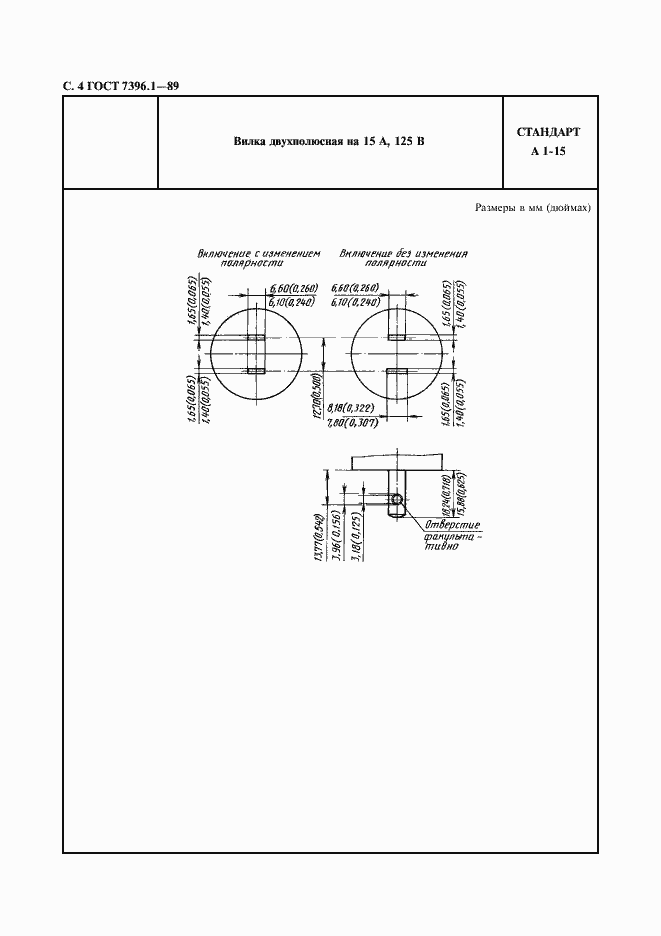

Страница 5 ГОСТ 7396.1-89

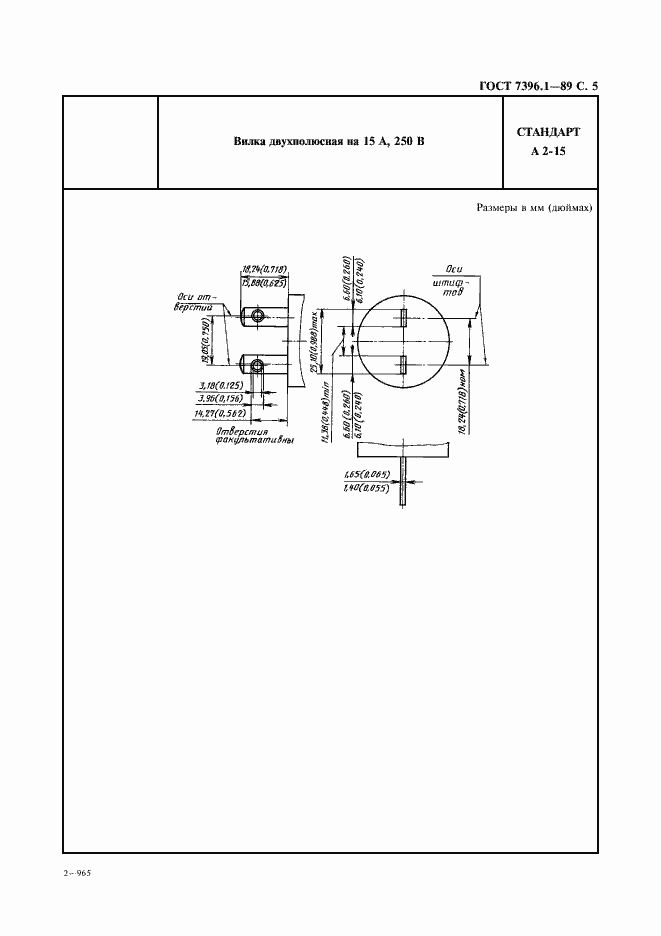

Страница 6 ГОСТ 7396.1-89

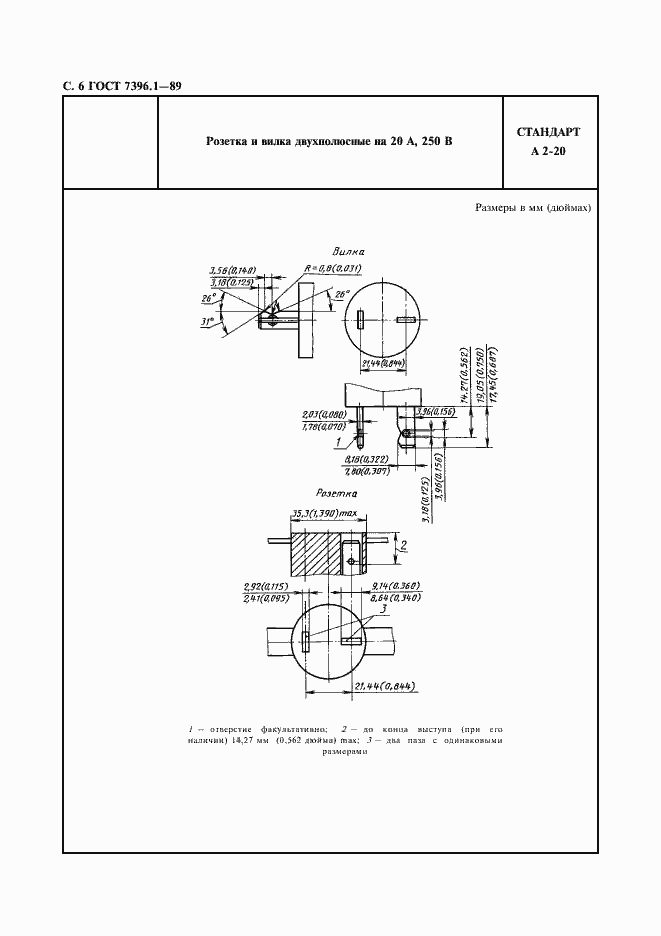

Страница 7 ГОСТ 7396.1-89

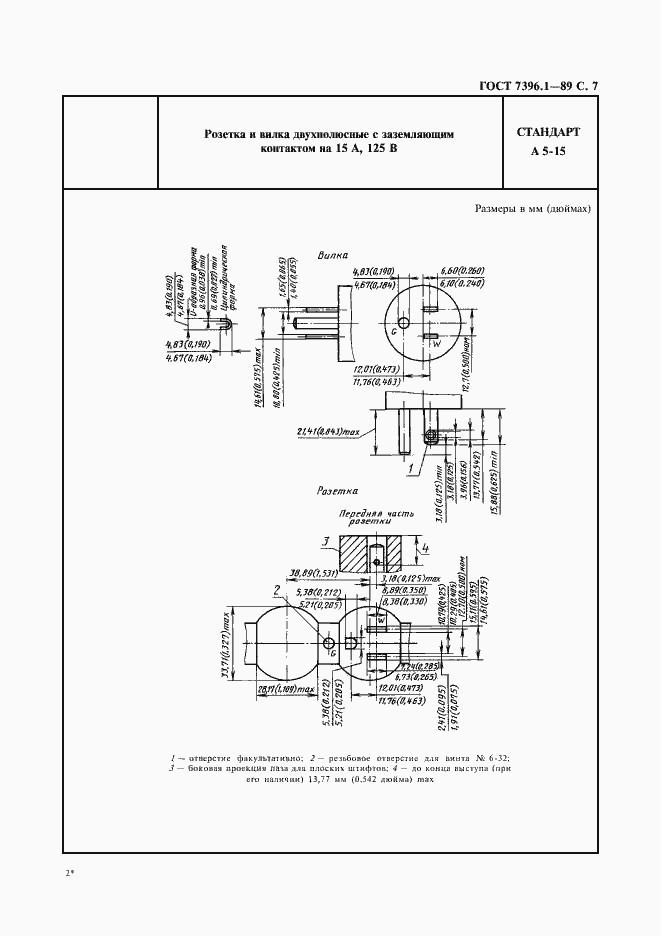

Страница 8 ГОСТ 7396.1-89

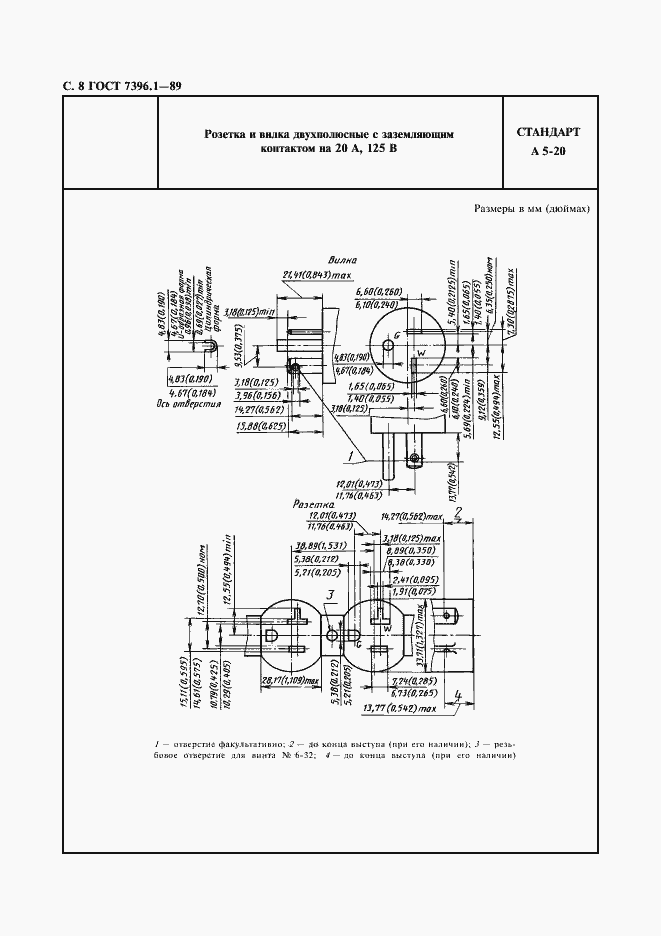

Страница 9 ГОСТ 7396.1-89

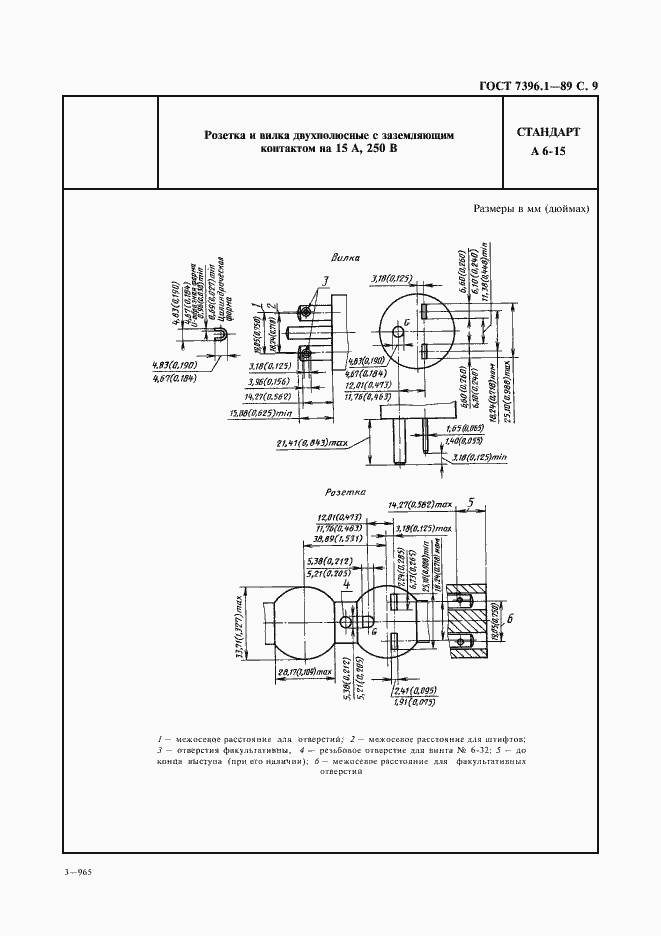

Страница 10 ГОСТ 7396.1-89

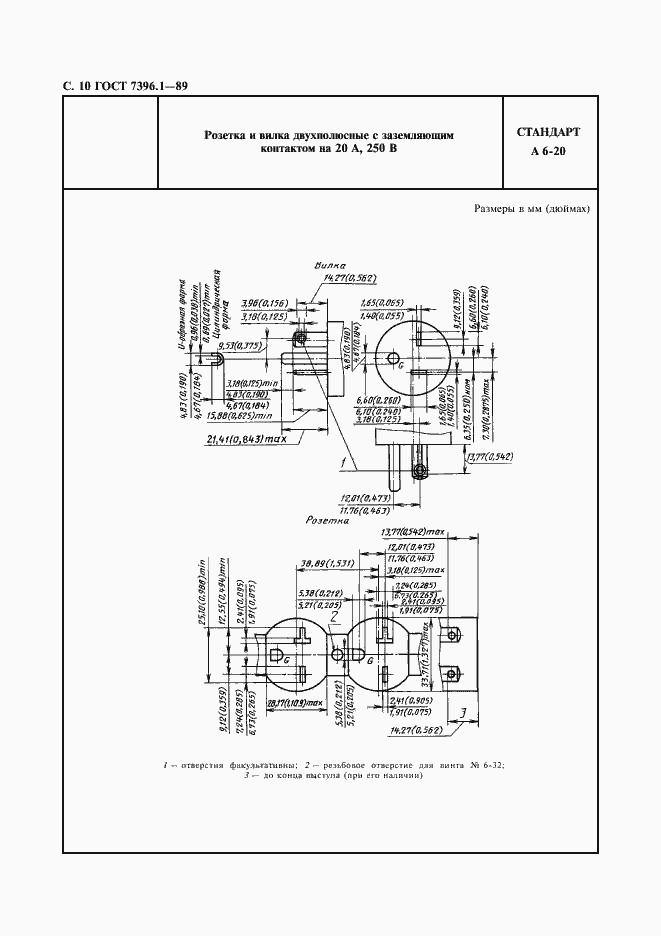

Страница 11 ГОСТ 7396.1-89

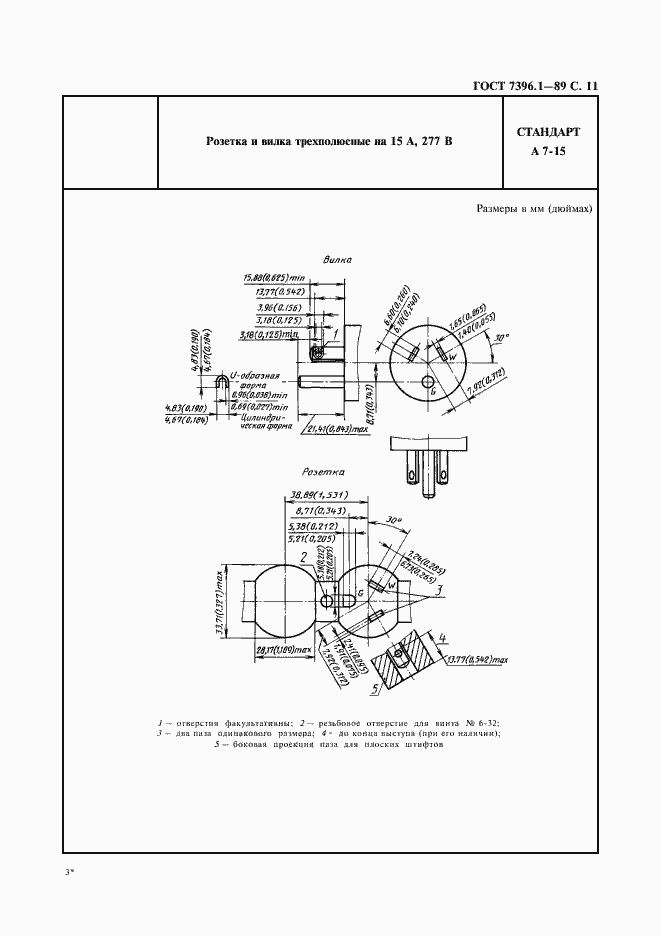

Страница 12 ГОСТ 7396.1-89

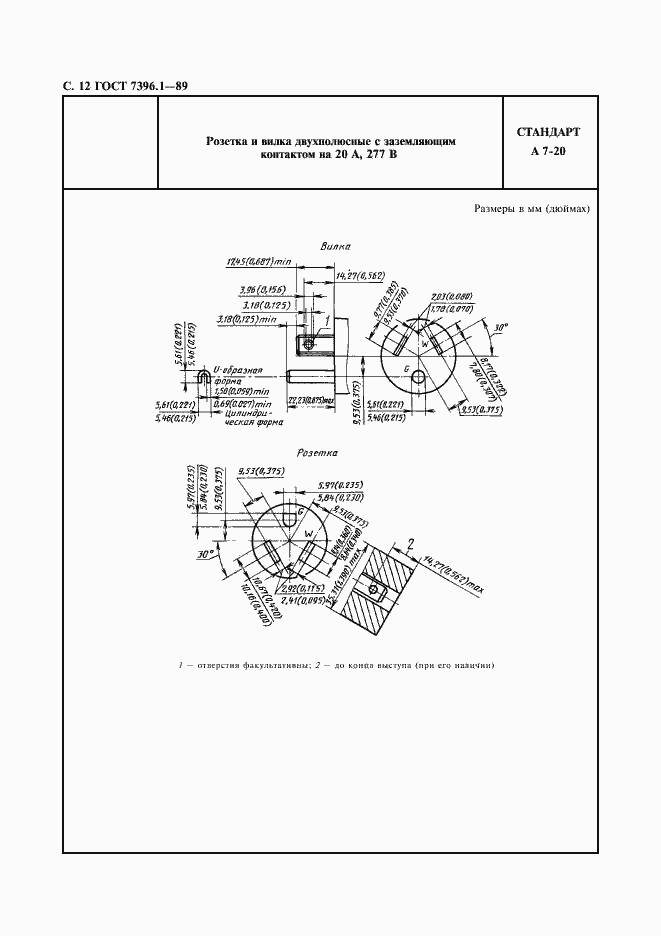

Страница 13 ГОСТ 7396.1-89

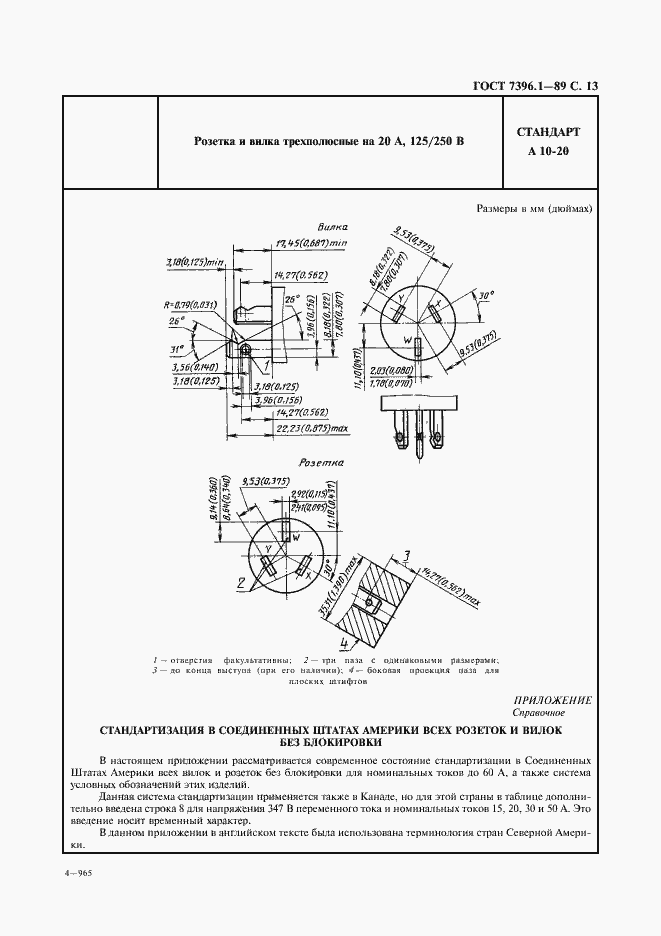

Страница 14 ГОСТ 7396.1-89

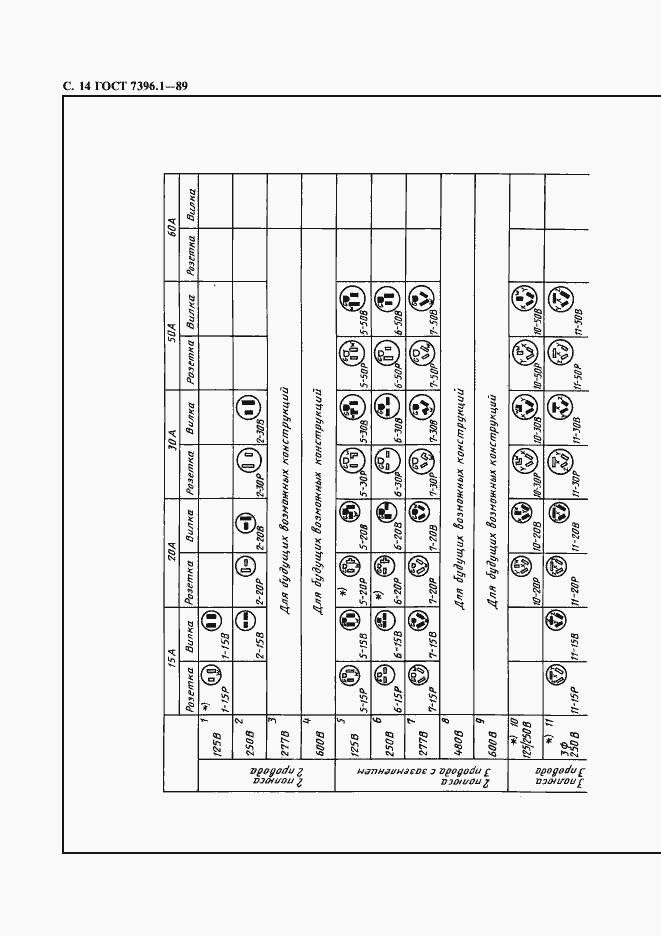

Страница 15 ГОСТ 7396.1-89

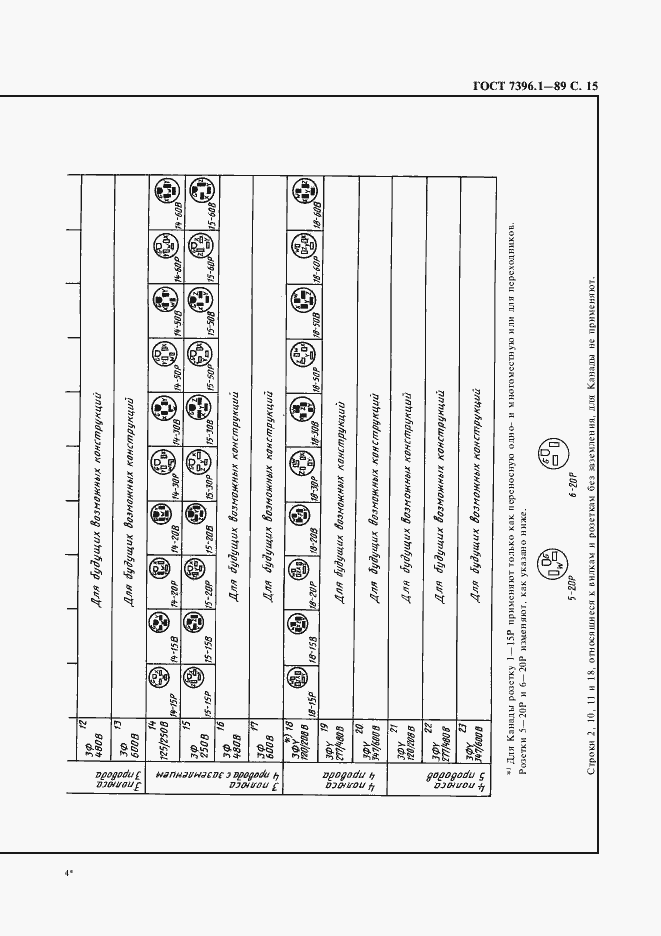

Страница 16 ГОСТ 7396.1-89

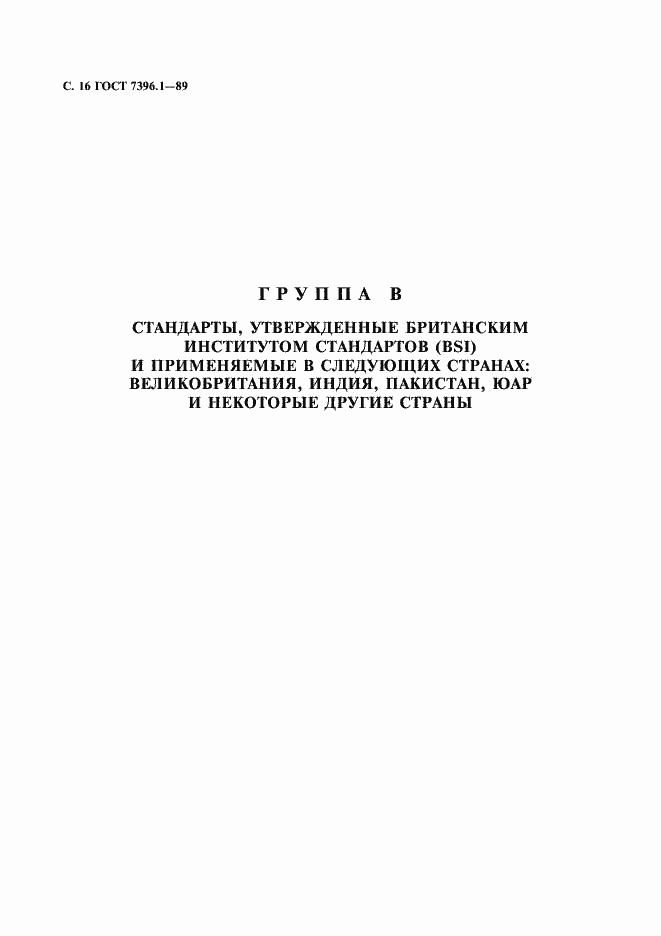

Страница 17 ГОСТ 7396.1-89

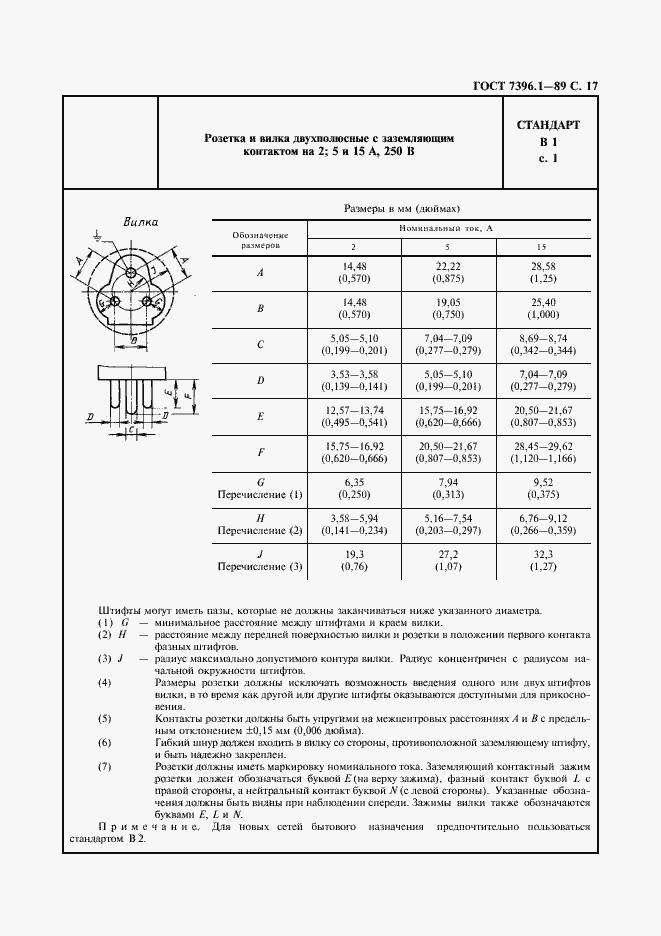

Страница 18 ГОСТ 7396.1-89

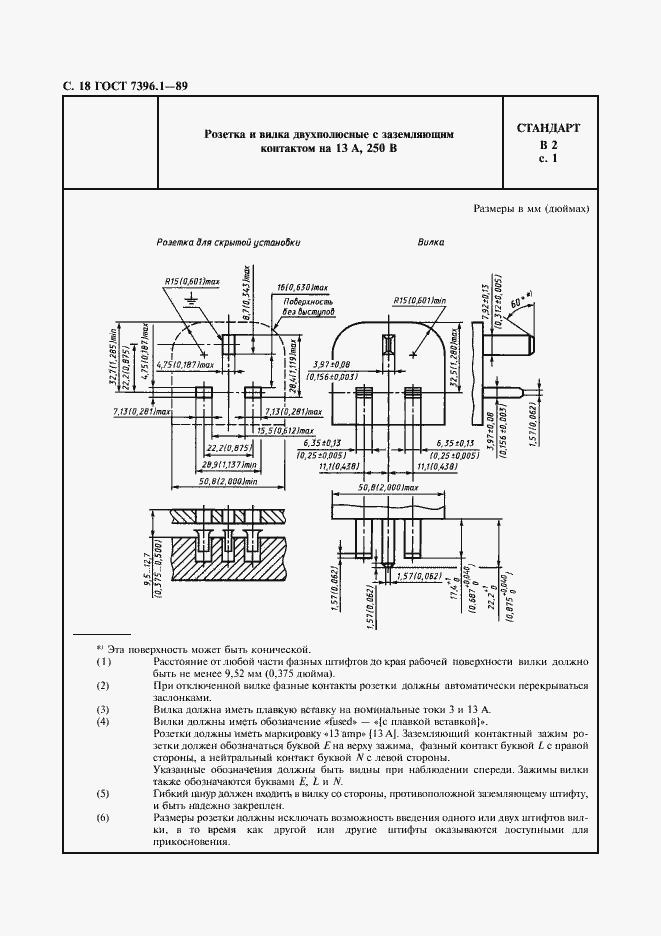

Страница 19 ГОСТ 7396.1-89

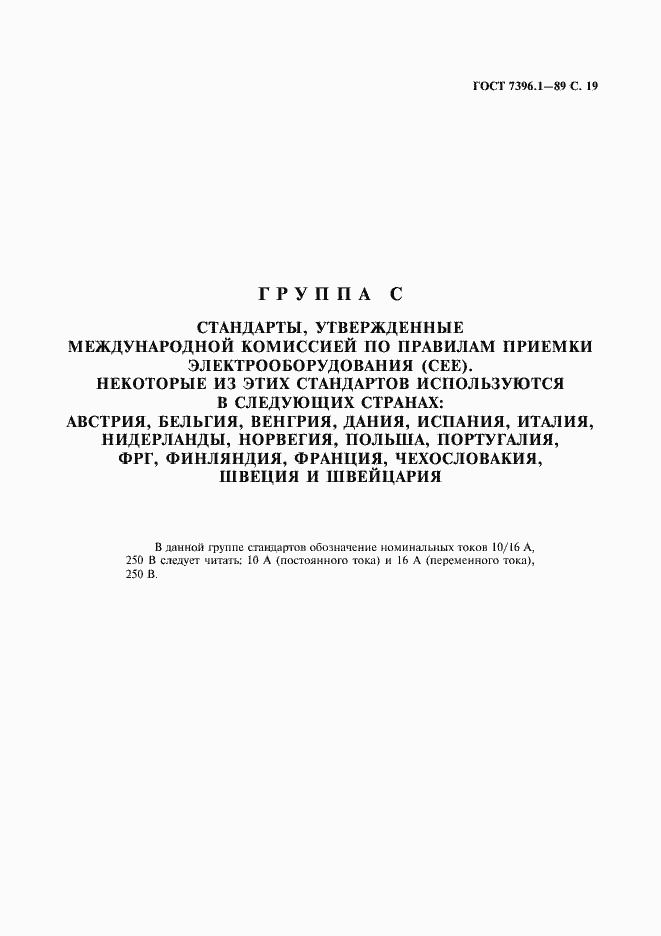

Страница 20 ГОСТ 7396.1-89

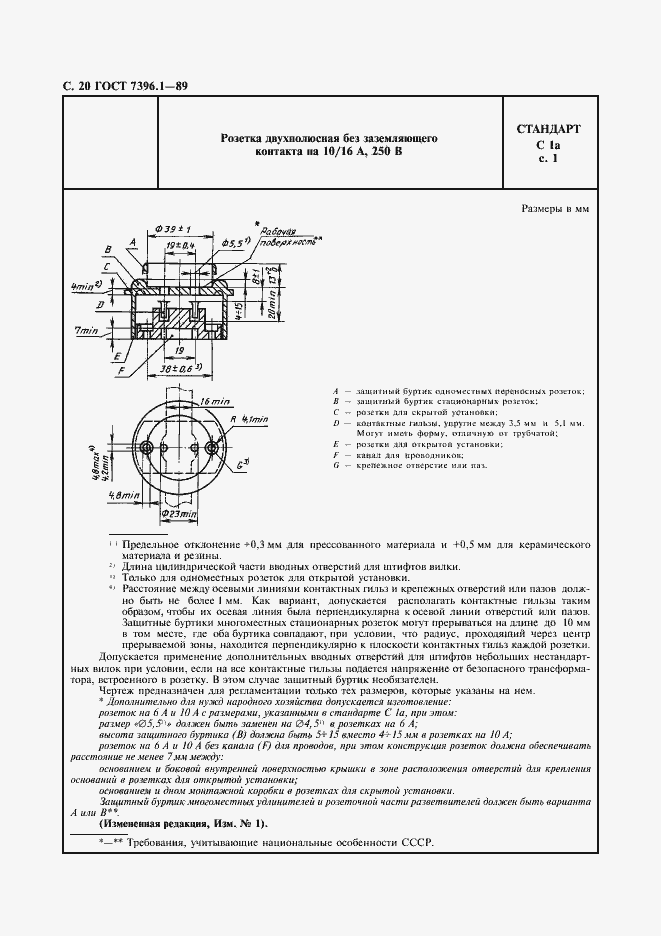

Страница 21 ГОСТ 7396.1-89

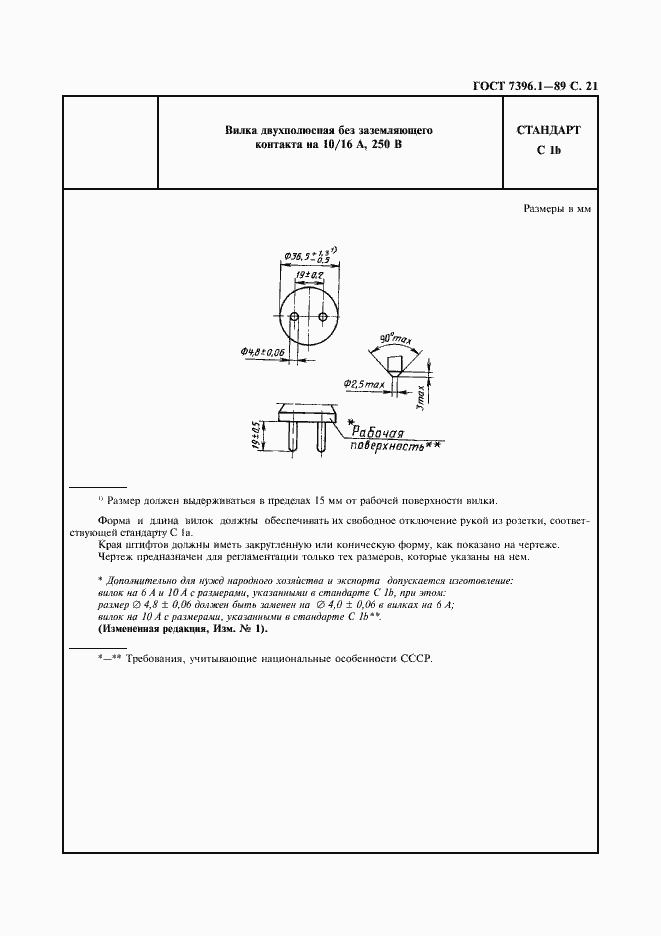

Страница 22 ГОСТ 7396.1-89

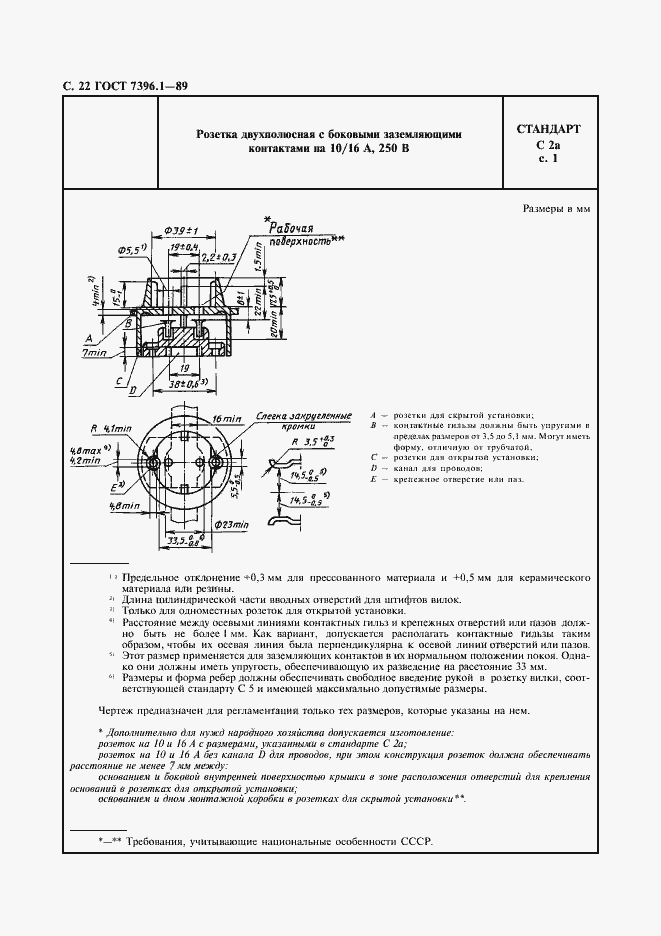

Страница 23 ГОСТ 7396.1-89

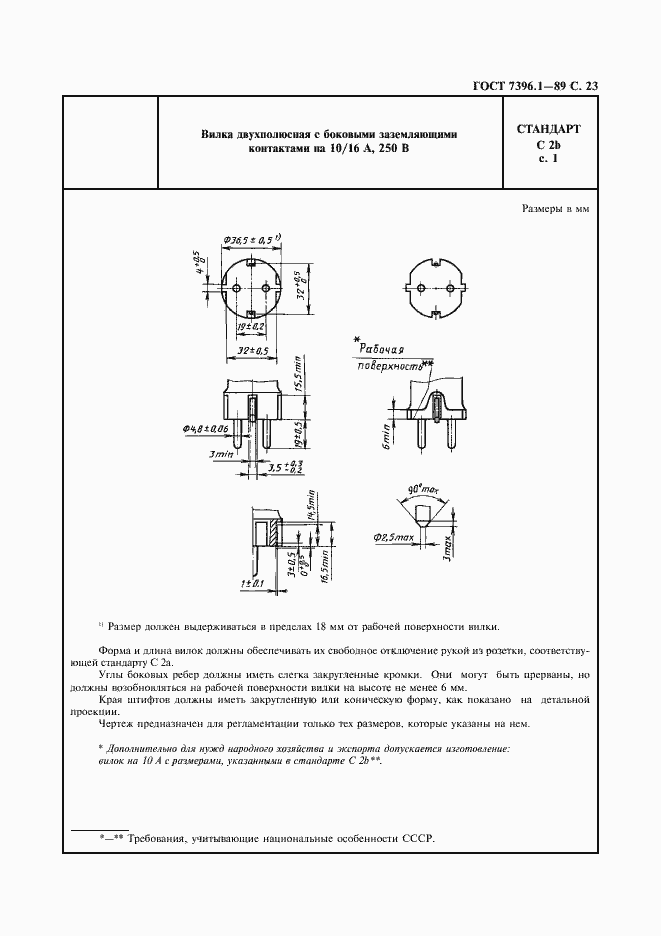

Страница 24 ГОСТ 7396.1-89

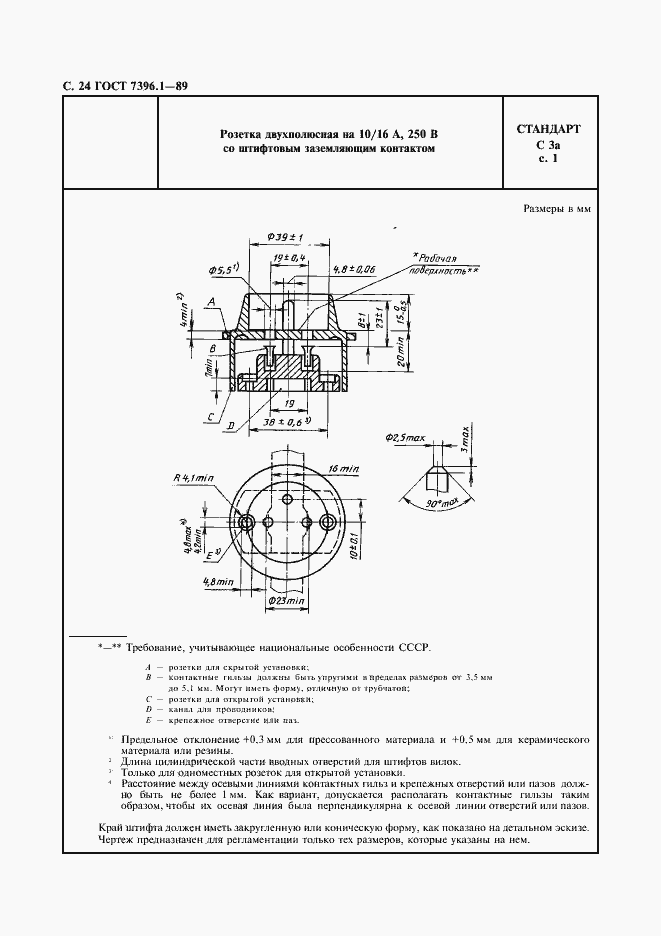

Страница 25 ГОСТ 7396.1-89

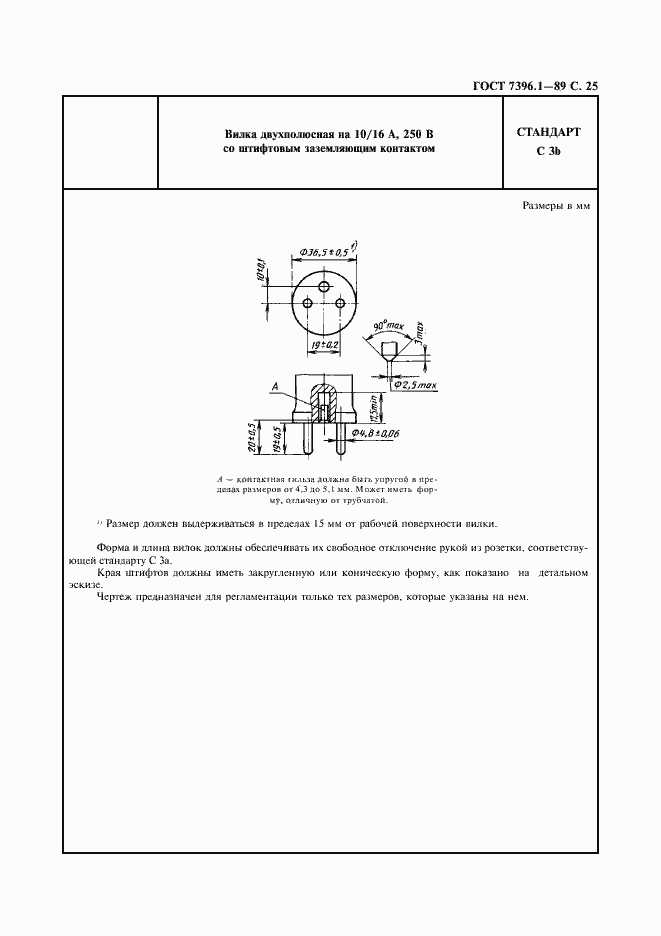

Страница 26 ГОСТ 7396.1-89

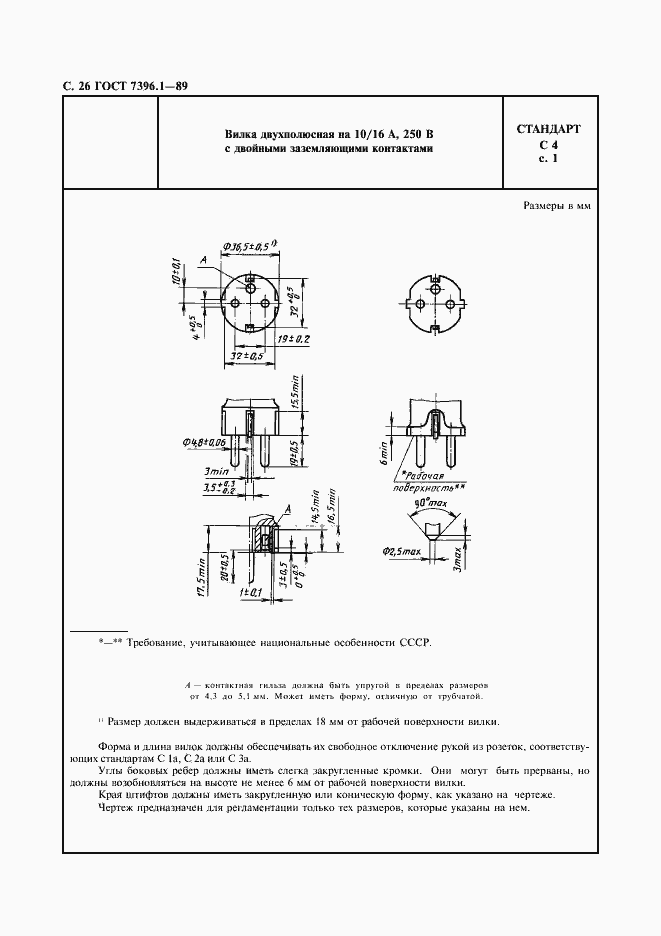

Страница 27 ГОСТ 7396.1-89

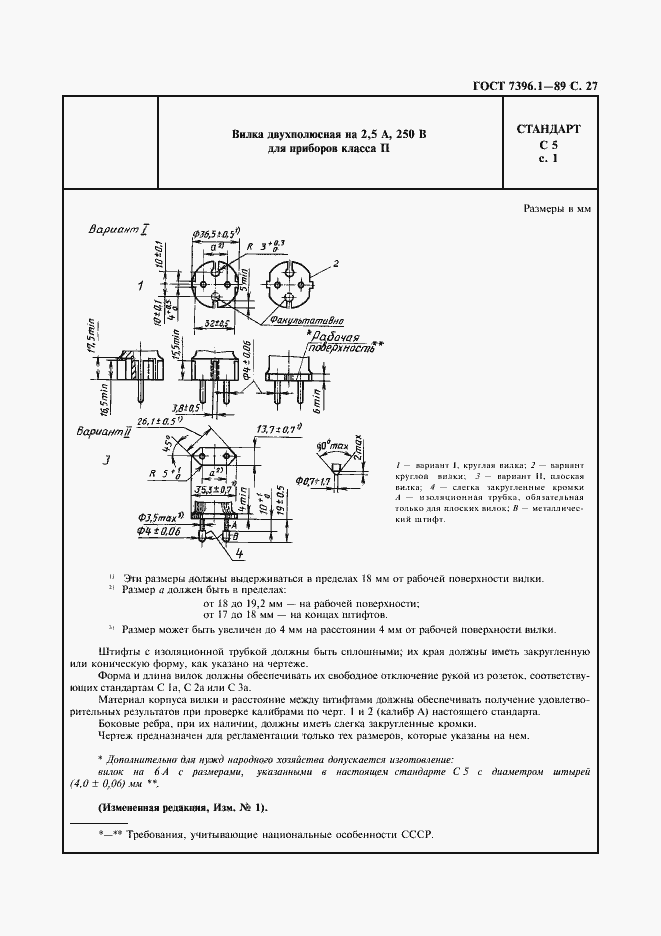

Страница 28 ГОСТ 7396.1-89

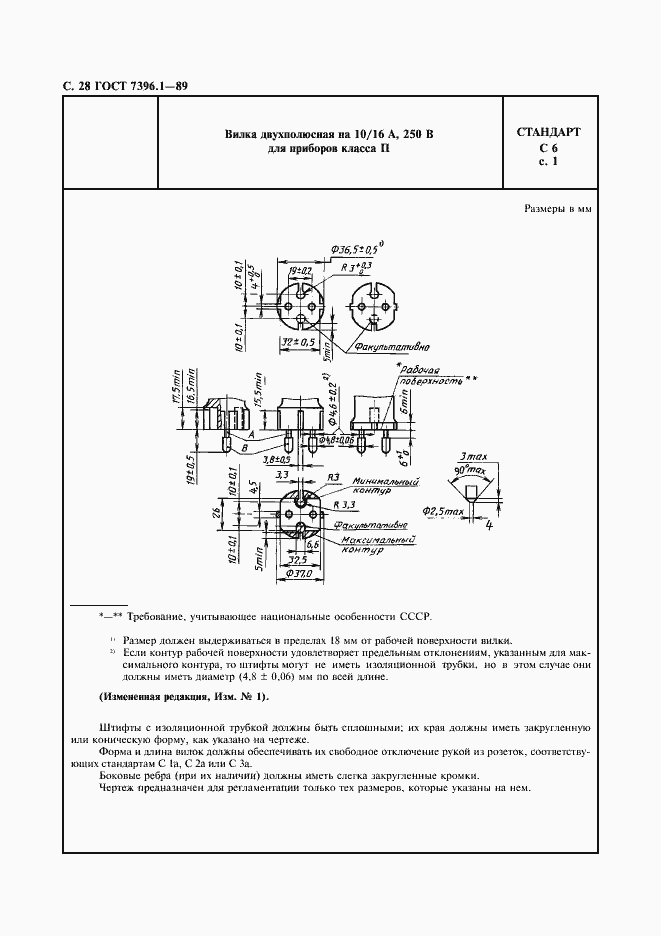

Страница 29 ГОСТ 7396.1-89

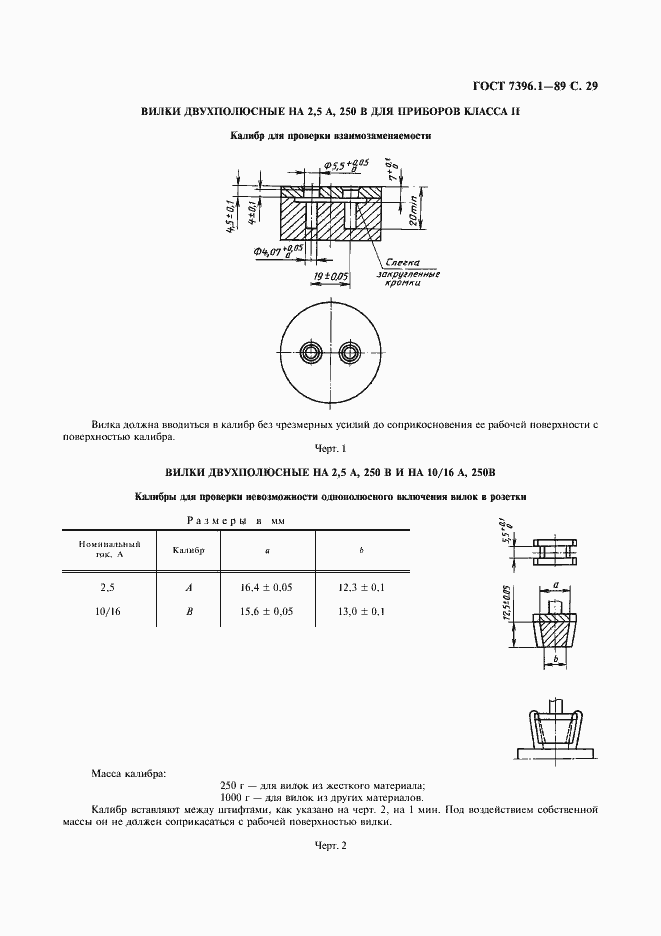

Страница 30 ГОСТ 7396.1-89

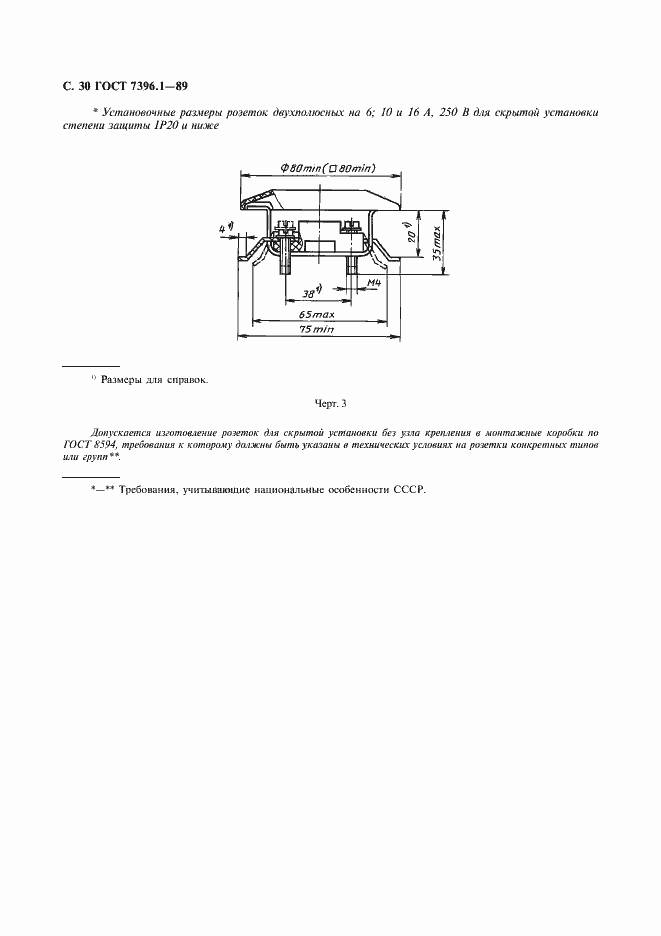

Страница 31 ГОСТ 7396.1-89

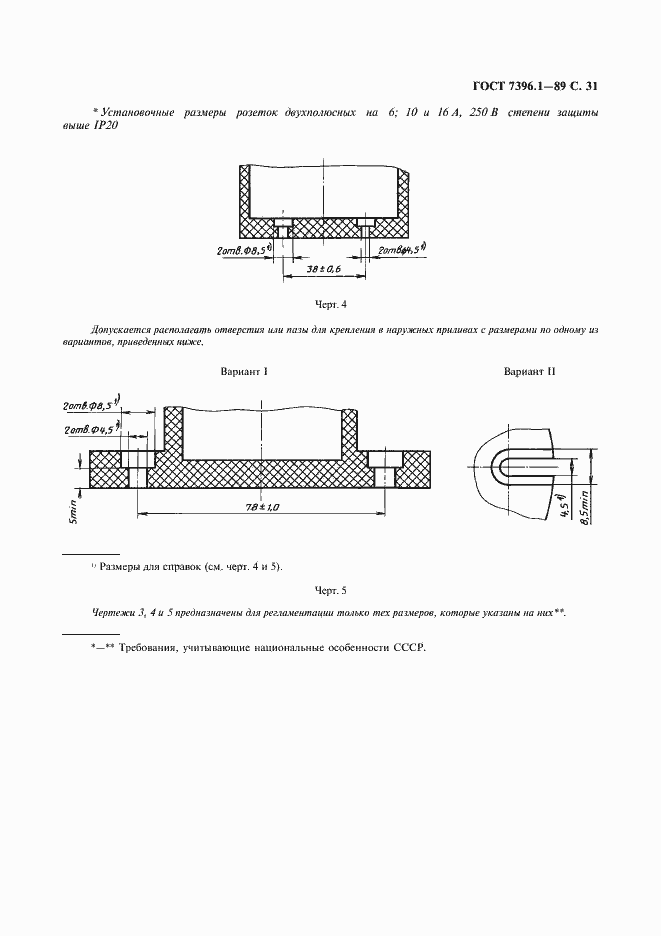

Страница 32 ГОСТ 7396.1-89

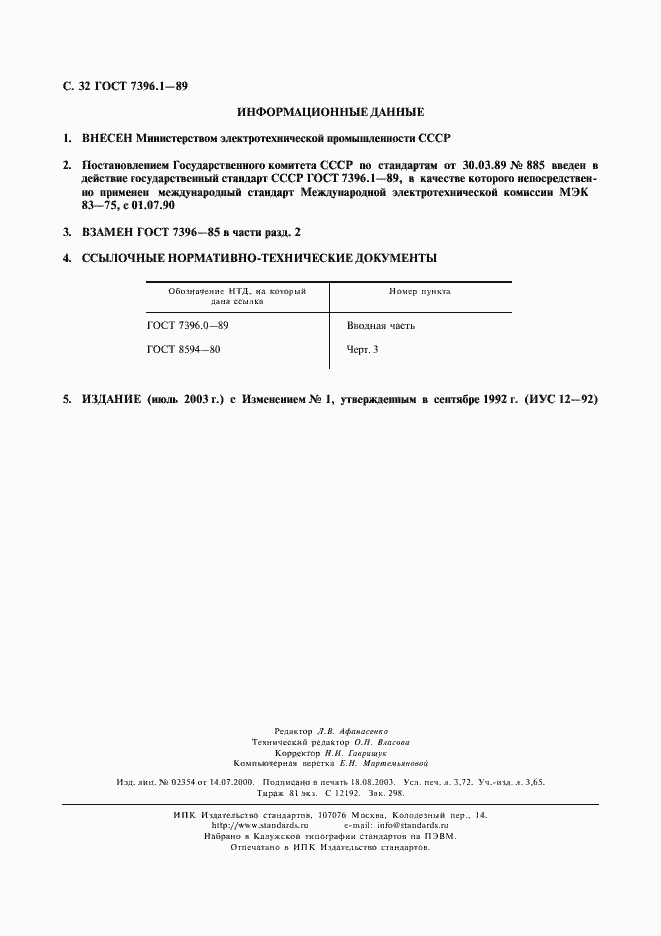

Страница 33 ГОСТ 7396.1-89
