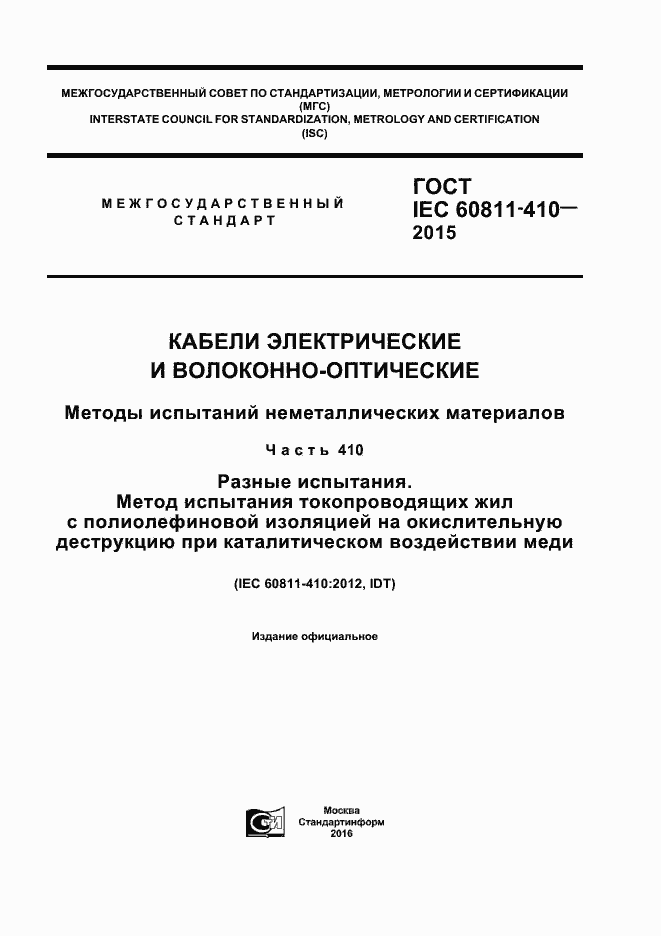

ГОСТ IEC 60811-410-2015 Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 410. Разные испытания. Метод испытания токопроводящих жил с полиолефиновой изоляцией на окислительную деструкцию при каталитическом воздействии меди

ГОСТ МЭК

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ IEC 60811-410-2015

Статус: Действует

Тип: ГОСТ МЭК

Название русское: Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 410. Разные испытания. Метод испытания токопроводящих жил с полиолефиновой изоляцией на окислительную деструкцию при каталитическом воздействии меди

Название английское: Electric and optical fibre cables. Test methods for non-metallic materials. Part 410. Miscellaneous tests. Test method for copper-catalyzed oxidative degradation of polyolefin insulated conductors

Даты и сроки

Дата регистрации: 10-27-15

Дата издания: 10-20-16

Дата введения в действие: 07-01-17

Дата завершения срока действия: -

Применение и описание

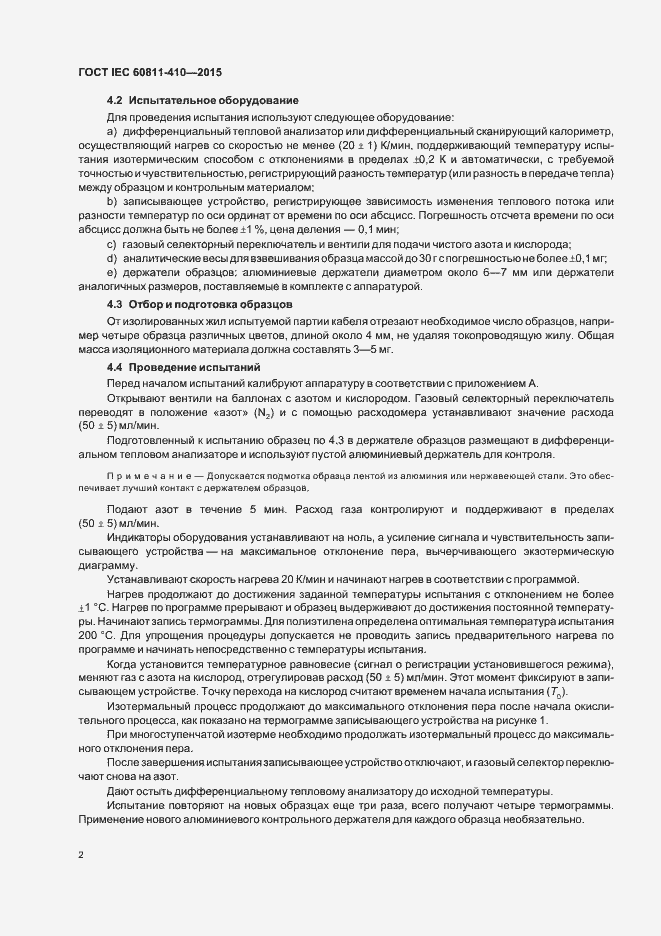

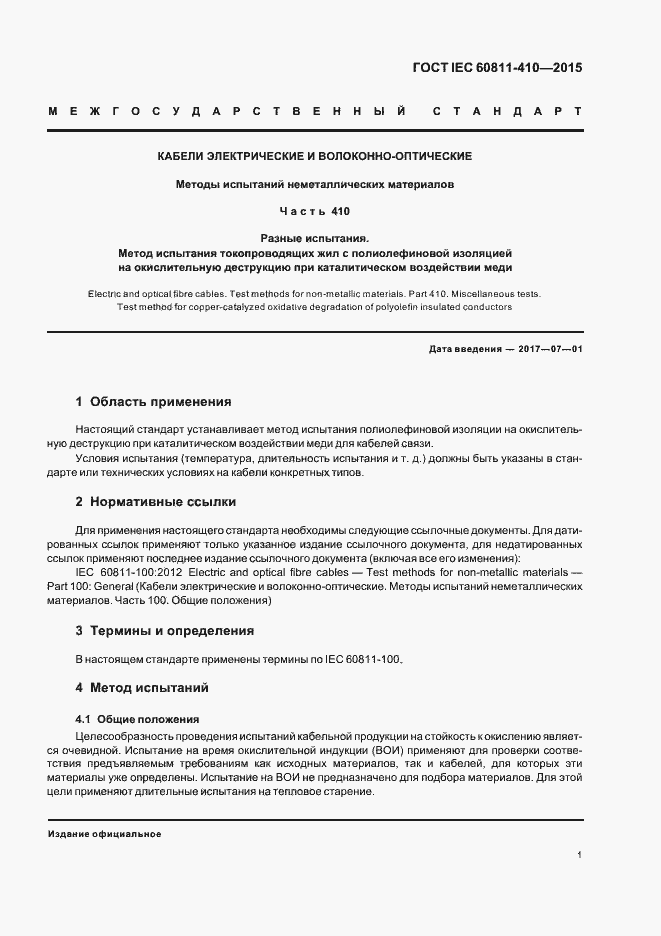

Область и условия применения: Настоящий стандарт устанавливает метод испытания полиолефиновой изоляции на окислительную деструкцию при каталитическом воздействии меди для кабелей связи. Условия испытания (температура, длительность испытания и т. д.) должны быть указаны в стандарте или технических условиях на кабели конкретных типов

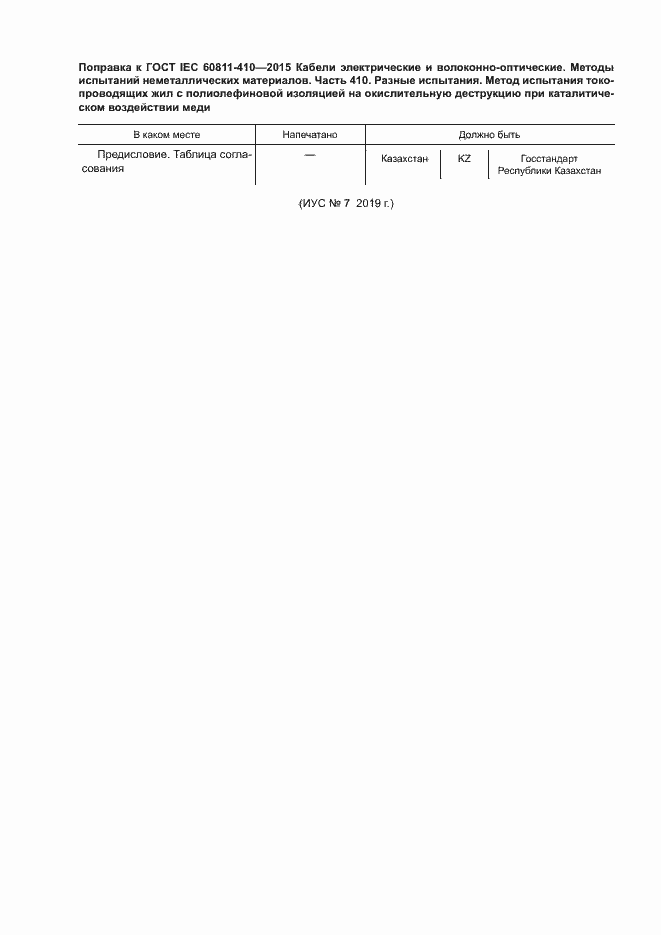

Приложение №1: Поправка к ГОСТ IEC 60811-410-2015 Обозначение: Поправка к ГОСТ IEC 60811-410-2015 Дата введения в действие: 14.08.2019

Связи и замены

Заменяющий: -

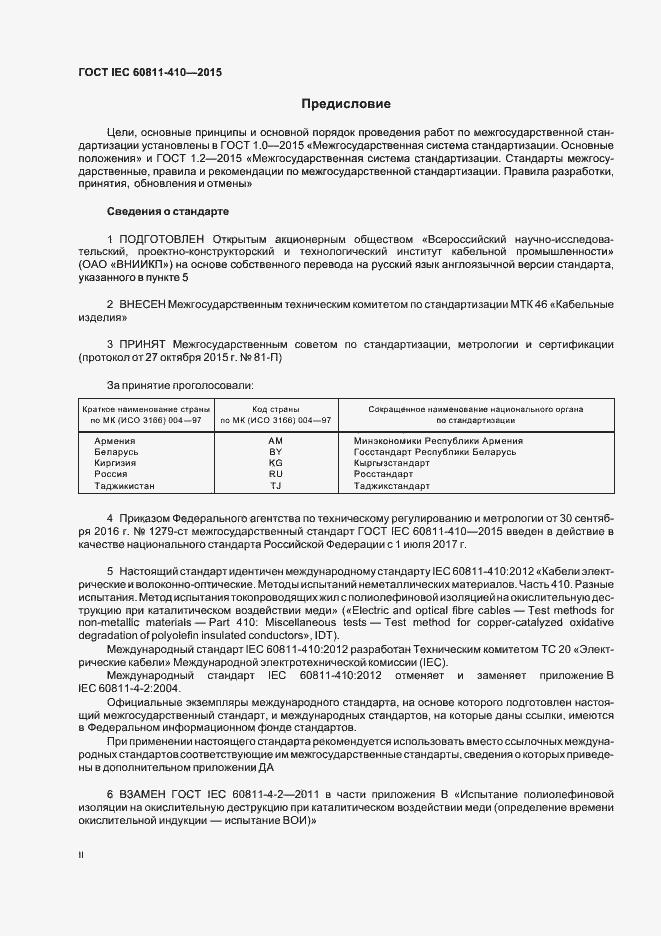

Взамен в части: ГОСТ IEC 60811-4-2-2011 в части приложения В «Испытание полиолефиновой изоляции на окислительную деструкцию при каталитическом воздействии меди (определение времени окислительной индукции - испытание ВОИ)»

Описание стандарта

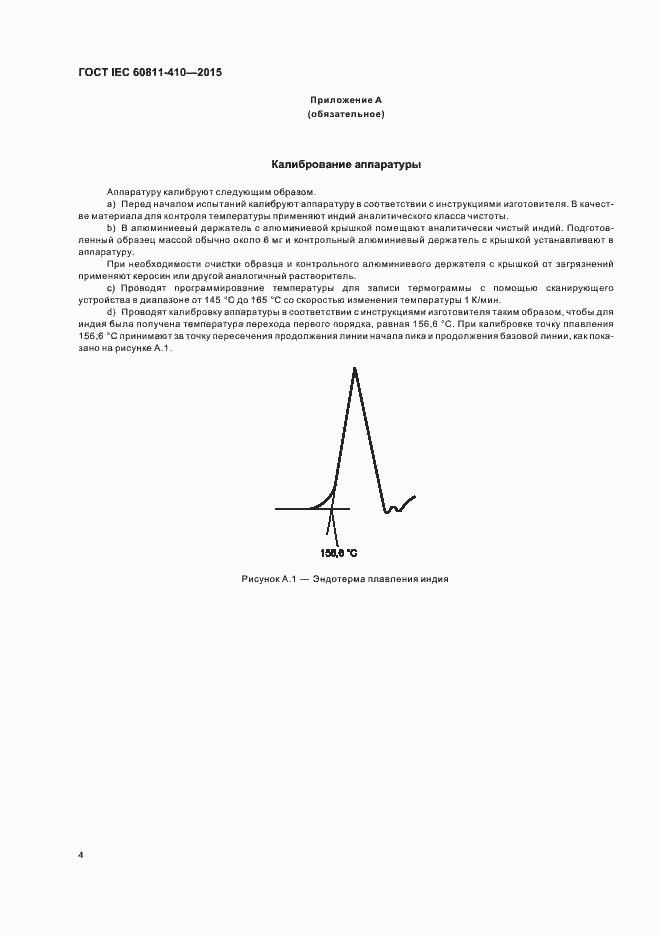

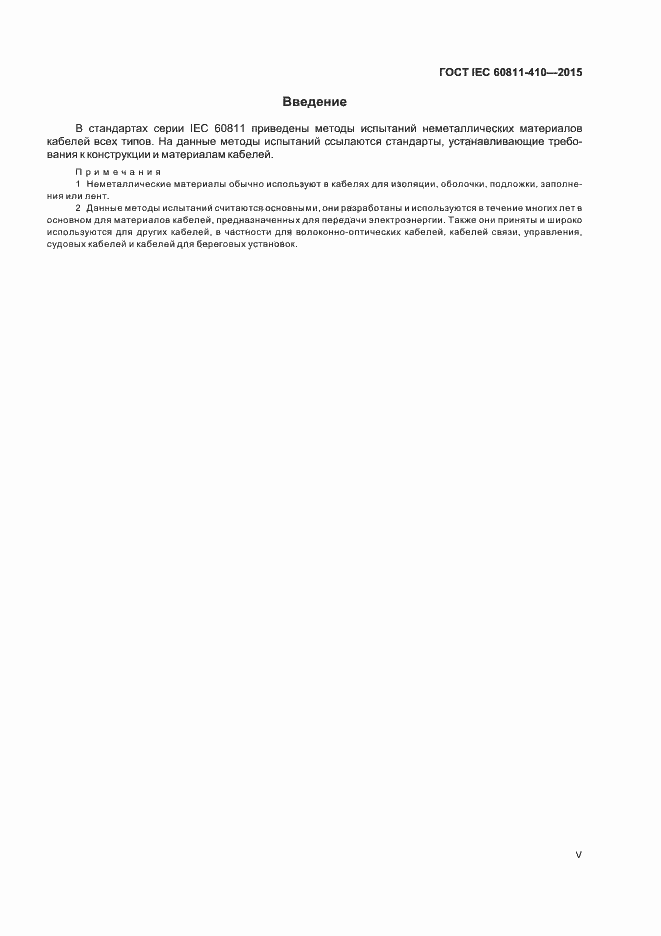

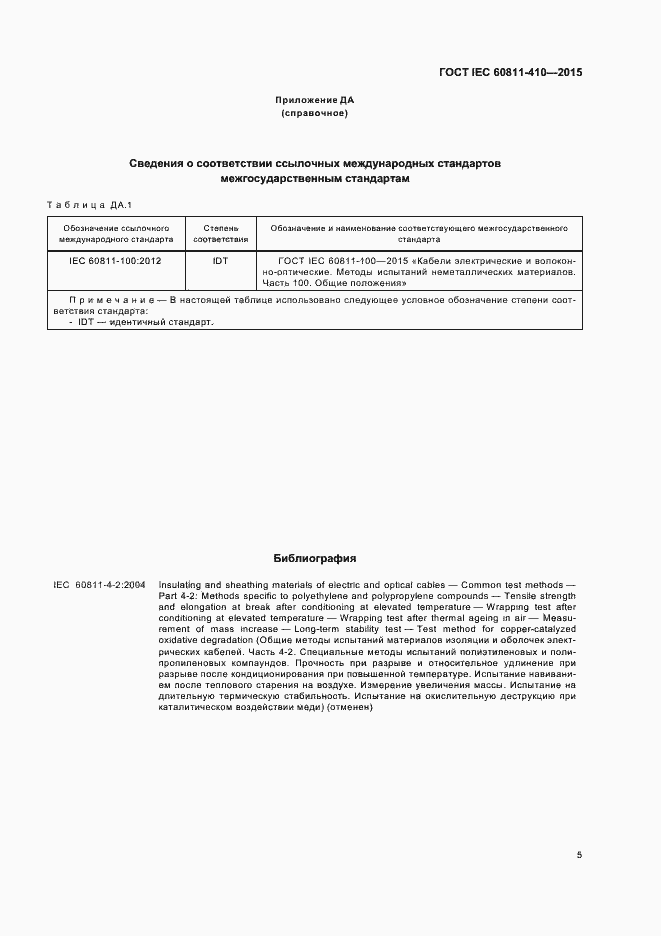

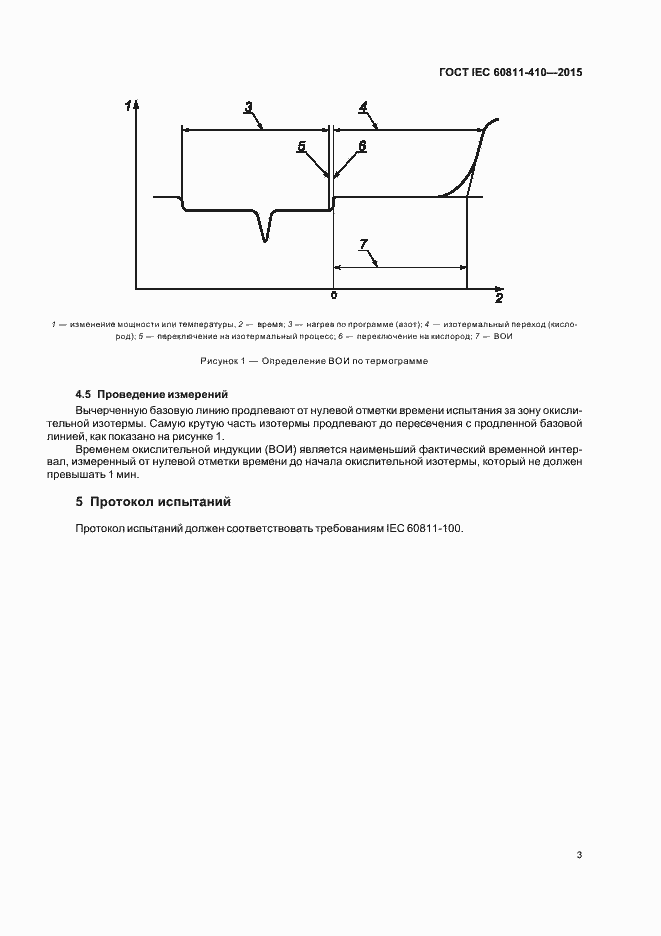

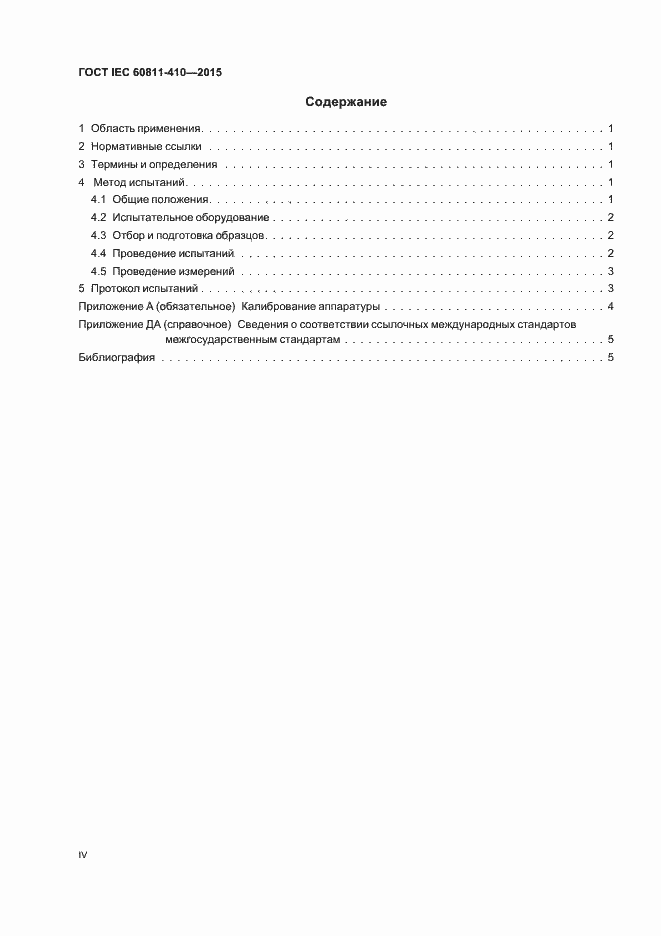

ГОСТ IEC 60811-410-2015 Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 410. Разные испытания. Метод испытания токопроводящих жил с полиолефиновой изоляцией на окислительную деструкцию при каталитическом воздействии меди
