ГОСТ IEC 60811-512-2015 Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 512. Механические испытания. Специальные методы испытаний полиэтиленовых и полипропиленовых композиций. Прочность и относительное удлинение при разрыве после кондиционирования при повышенной температуре

ГОСТ МЭК

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ IEC 60811-512-2015

Статус: Действует

Тип: ГОСТ МЭК

Название русское: Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 512. Механические испытания. Специальные методы испытаний полиэтиленовых и полипропиленовых композиций. Прочность и относительное удлинение при разрыве после кондиционирования при повышенной температуре

Название английское: Electric and optical fibre cables. Test methods for non-metallic materials. Part 512. Mechanical tests. Methods specific to polyethylene and polypropylene compounds. Tensile strength and elongation at break after conditioning at elevated temperature

Даты и сроки

Дата регистрации: 10-27-15

Дата издания: 10-19-16

Дата введения в действие: 07-01-17

Дата завершения срока действия: -

Применение и описание

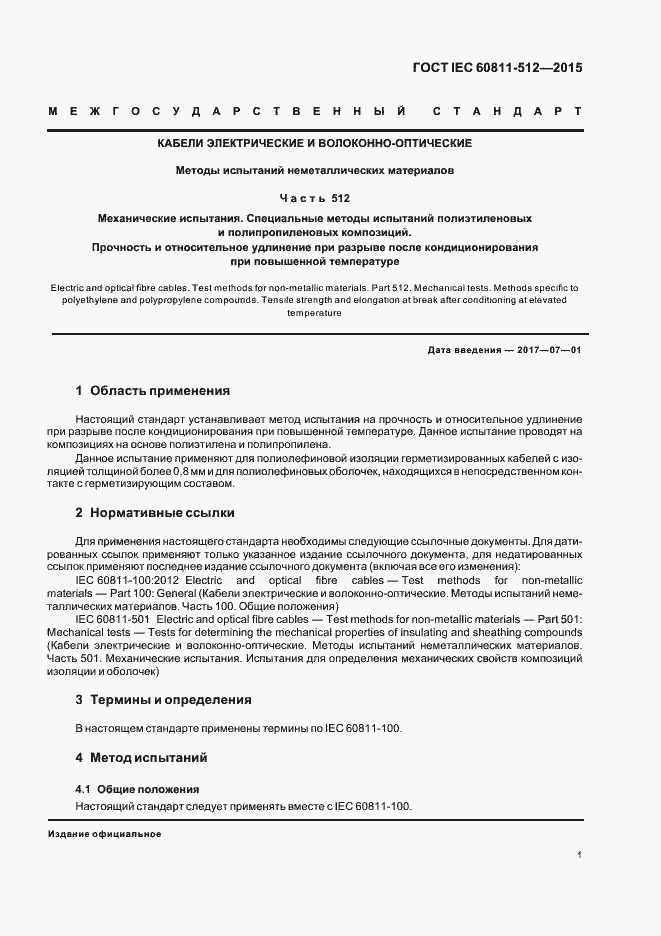

Область и условия применения: Настоящий стандарт устанавливает метод испытания на прочность и относительное удлинение при разрыве после кондиционирования при повышенной температуре. Данное испытание проводят на композициях на основе полиэтилена и полипропилена. Данное испытание применяют для полиолефиновой изоляции герметизированных кабелей с изоляцией толщиной более 0,8 мм и для полиолефиновых оболочек, находящихся в непосредственном контакте с герметизирующим составом

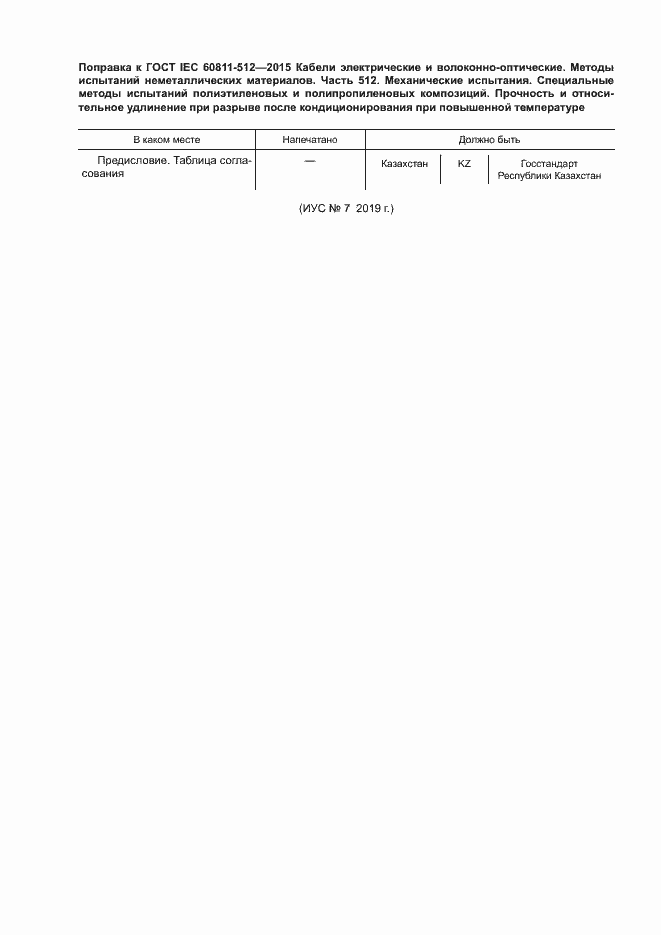

Приложение №1: Поправка к ГОСТ IEC 60811-512-2015 Обозначение: Поправка к ГОСТ IEC 60811-512-2015 Дата введения в действие: 14.08.2019

Связи и замены

Заменяющий: -

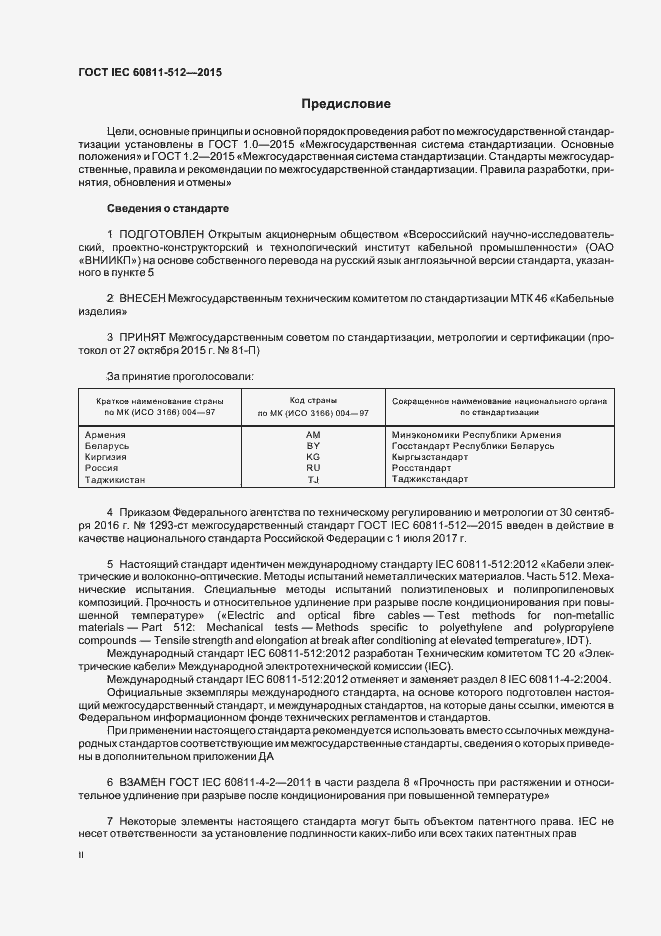

Взамен в части: ГОСТ IEC 60811-4-2-2011 в части раздела 8 «Прочность при растяжении и относительное удлинение при разрыве после кондиционирования при повышенной температуре»

Описание стандарта

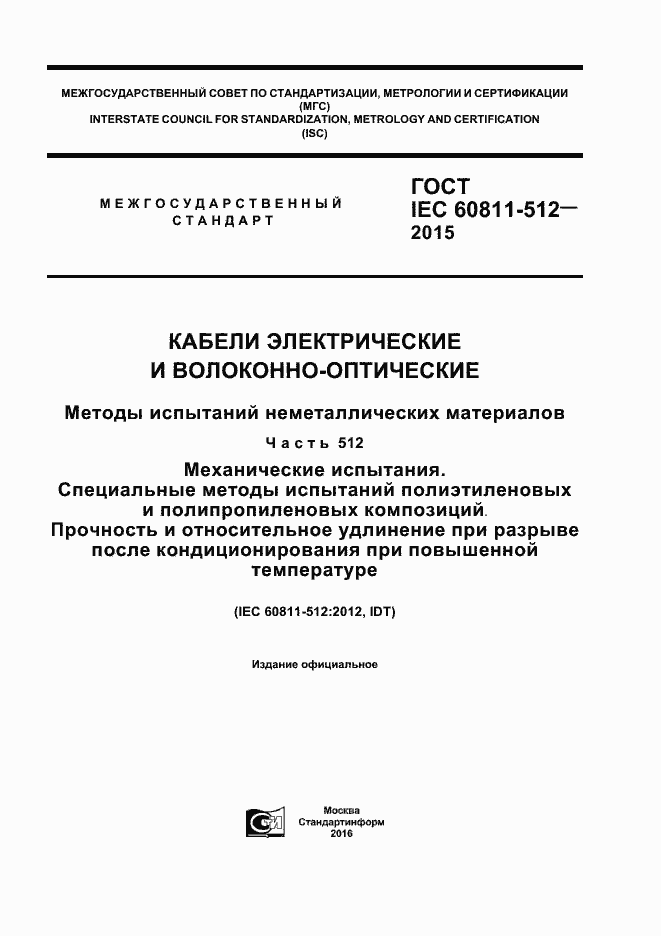

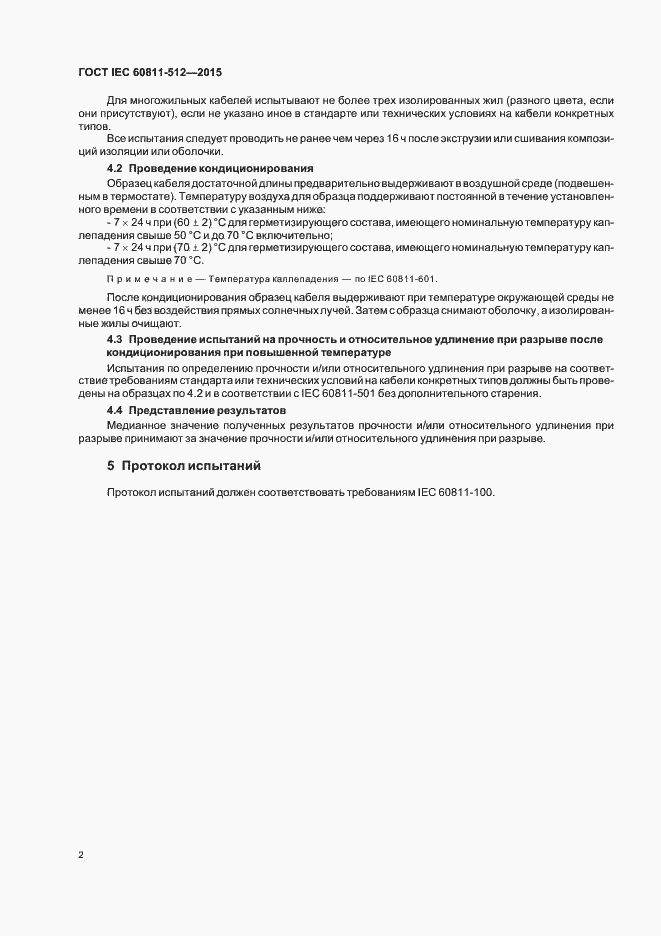

ГОСТ IEC 60811-512-2015 Кабели электрические и волоконно-оптические. Методы испытаний неметаллических материалов. Часть 512. Механические испытания. Специальные методы испытаний полиэтиленовых и полипропиленовых композиций. Прочность и относительное удлинение при разрыве после кондиционирования при повышенной температуре
