ГОСТ Р 71193-2023 Конструкции транспортные. Цифровая модель дискового затвора для судов и морских стационарных платформ. Технические требования к конструкции и виртуальным испытаниям
ГОСТ Р
Скачать ГОСТ в PDF или DOC бесплатно
Основная информация
Обозначение:
ГОСТ Р 71193-2023
Статус:
Действует
Тип:
ГОСТ Р
Название русское:
Конструкции транспортные. Цифровая модель дискового затвора для судов и морских стационарных платформ. Технические требования к конструкции и виртуальным испытаниям
Название английское:
Transport structures. Digital model of the butterfly valve for ships and fixed offshore platforms. Technical requirements for the design and virtual testing
Даты и сроки
Дата издания:
01-19-24
Дата введения в действие:
07-01-24
Дата завершения срока действия:
-
Применение и описание
Область и условия применения:
Настоящий стандарт распространяется на цифровые модели дисковых затворов, номинальным диаметром от DN 50 до DN 150 включительно из структурно-неоднородных материалов для применения на морских судах с управлением от ручного привода, ручного привода с редуктором, электропривода, пневмопривода при номинальном давлении PN не выше 10 бар (1 МПа). Настоящий стандарт устанавливает требования к следующим параметрам цифровой модели дискового затвора: геометрическим размерам, механическим, физическим и химическим свойства, а также технические требования к цифровым моделям структурно-неоднородных материалов, из которых произведен дисковый затвор. Настоящий стандарт применяется также при оценке (подтверждении) соответствия
Связи и замены
Заменяющий:
-
Описание стандарта
ГОСТ Р 71193-2023 Конструкции транспортные. Цифровая модель дискового затвора для судов и морских стационарных платформ. Технические требования к конструкции и виртуальным испытаниям

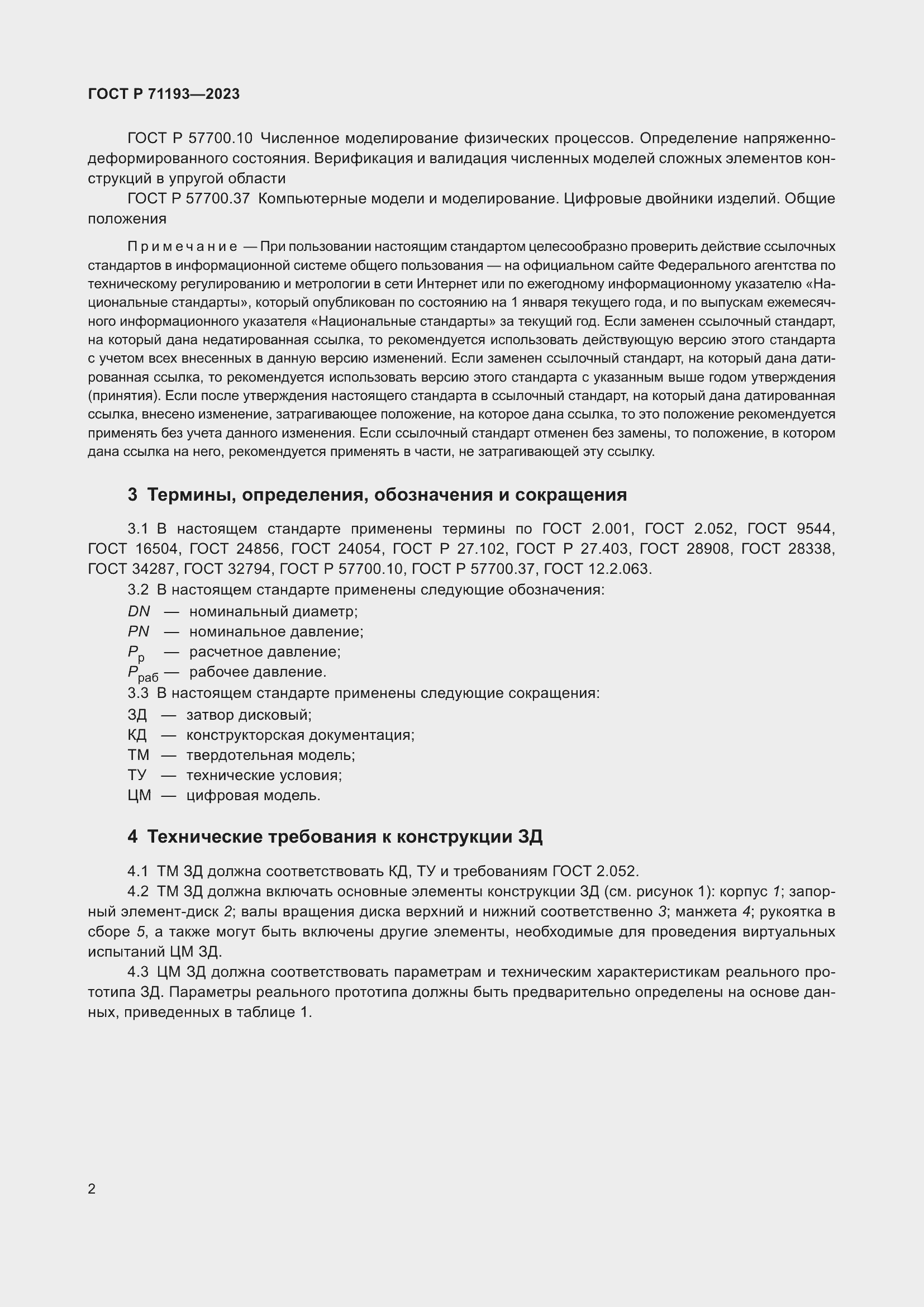

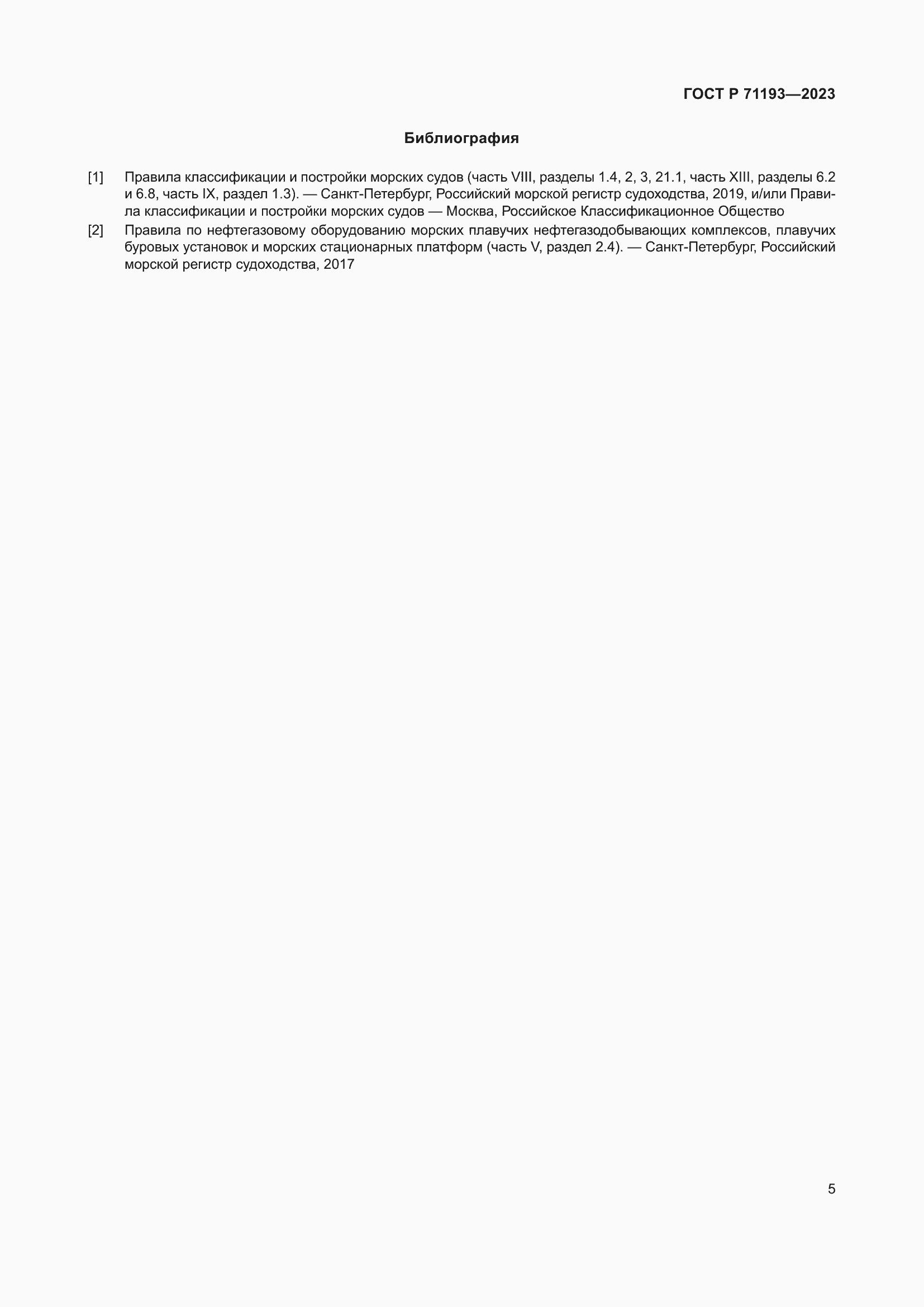

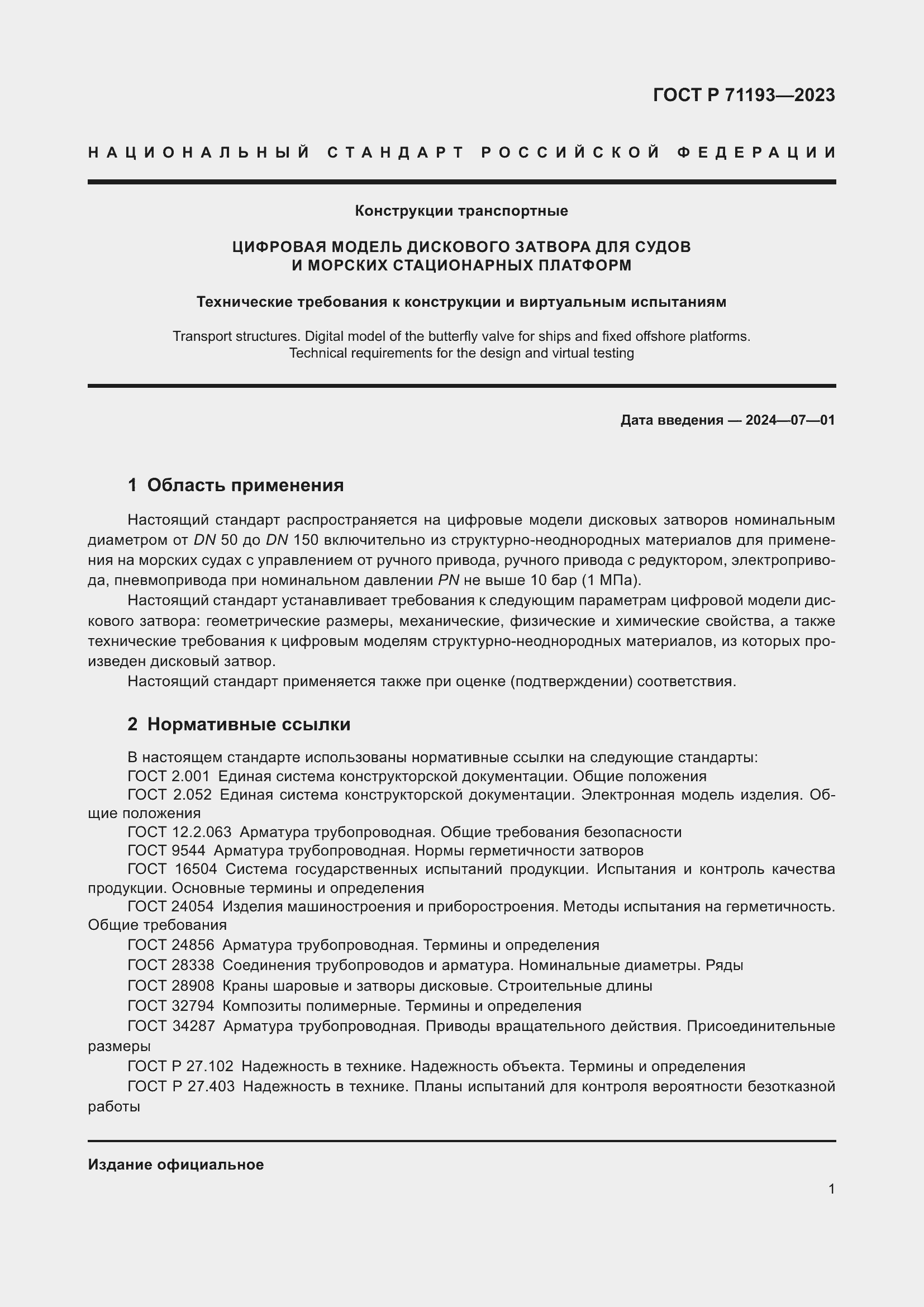

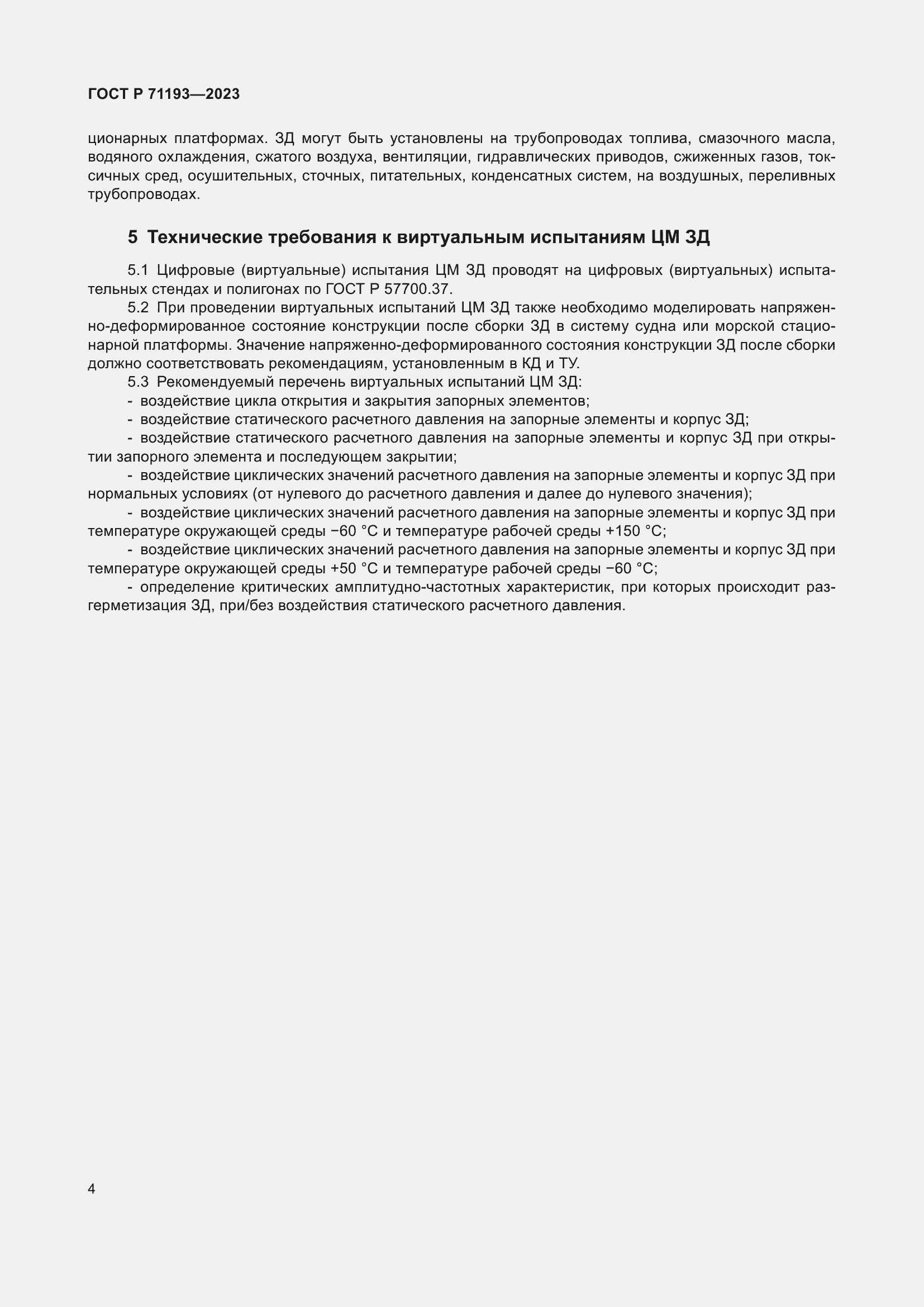

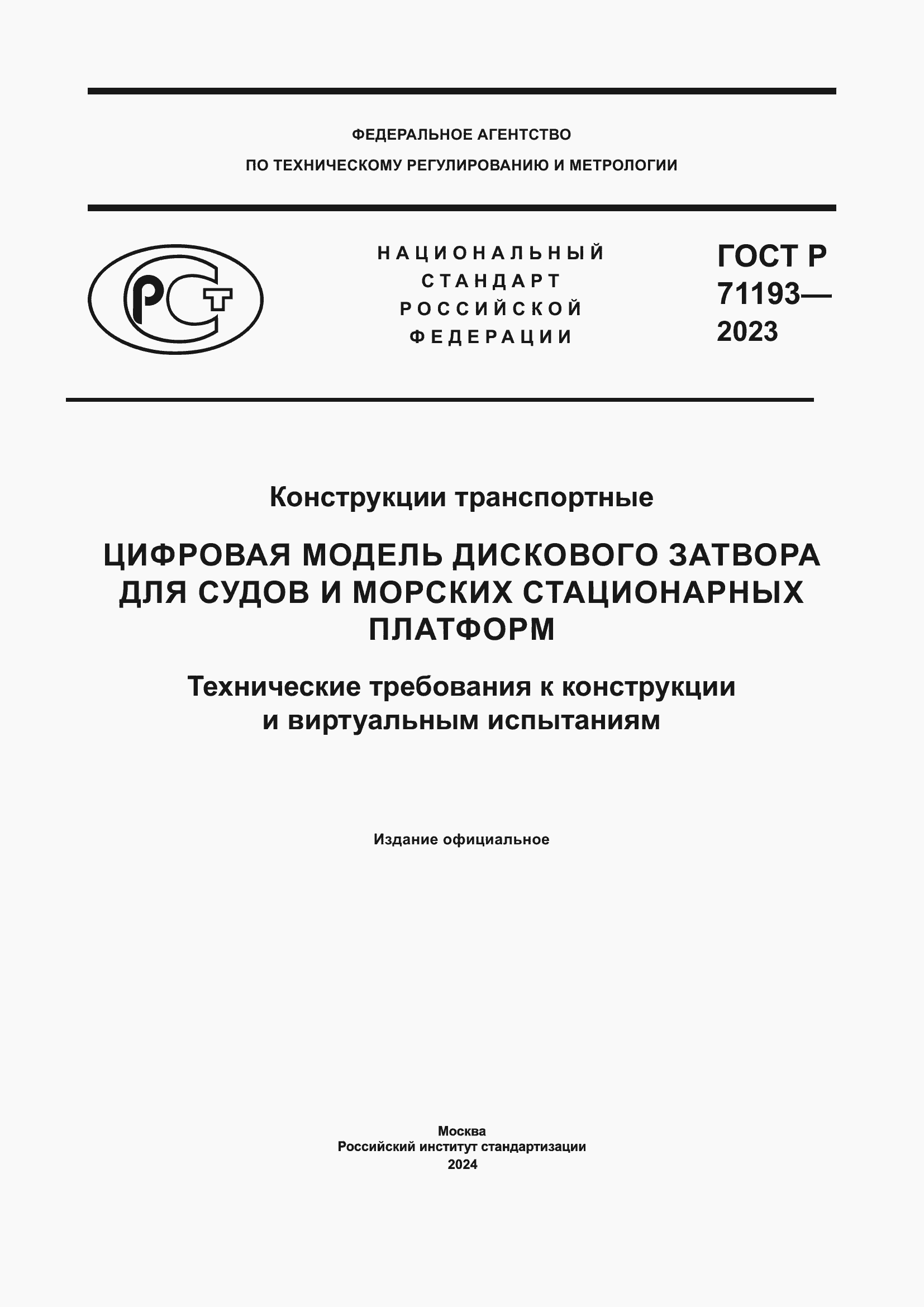

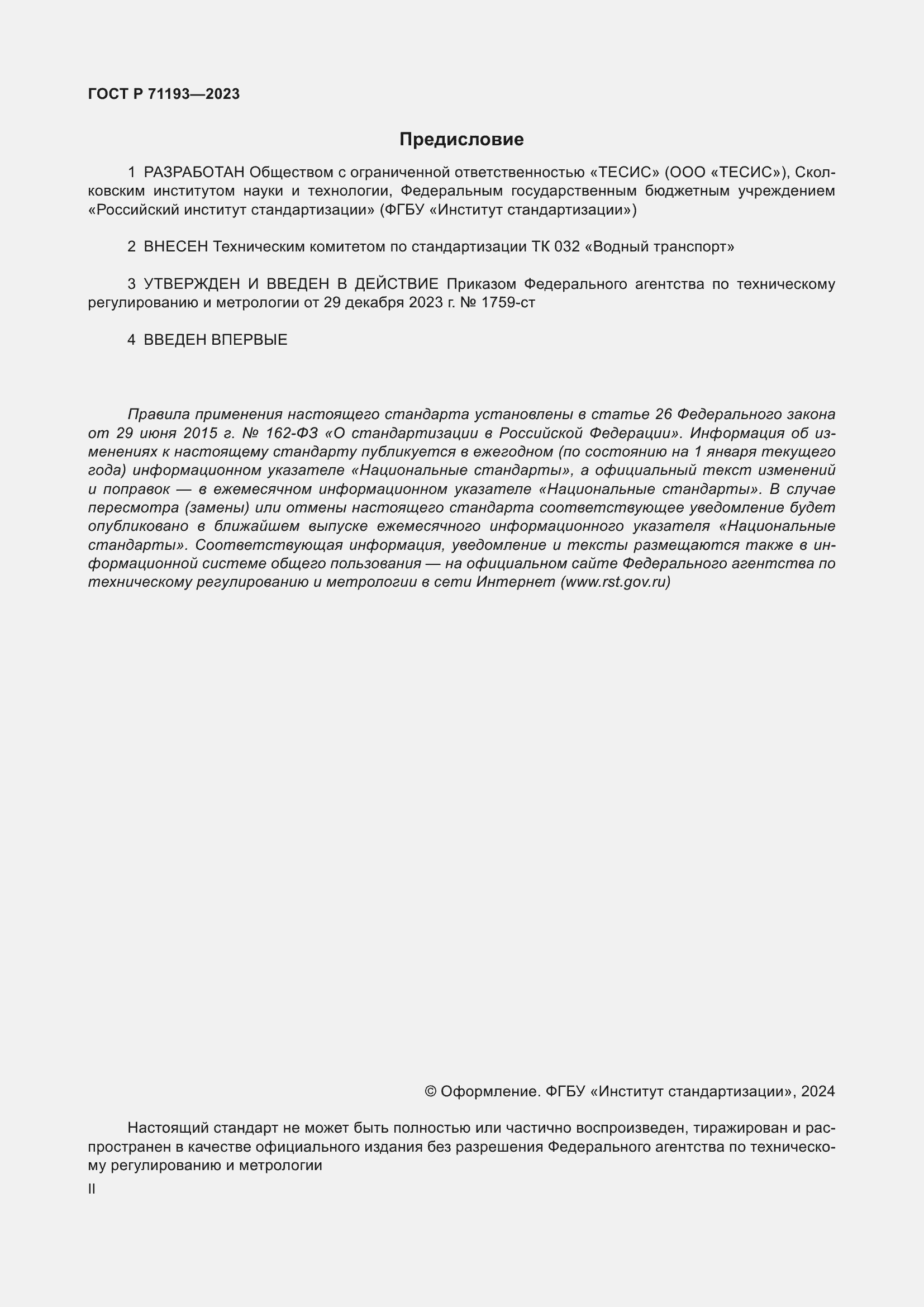

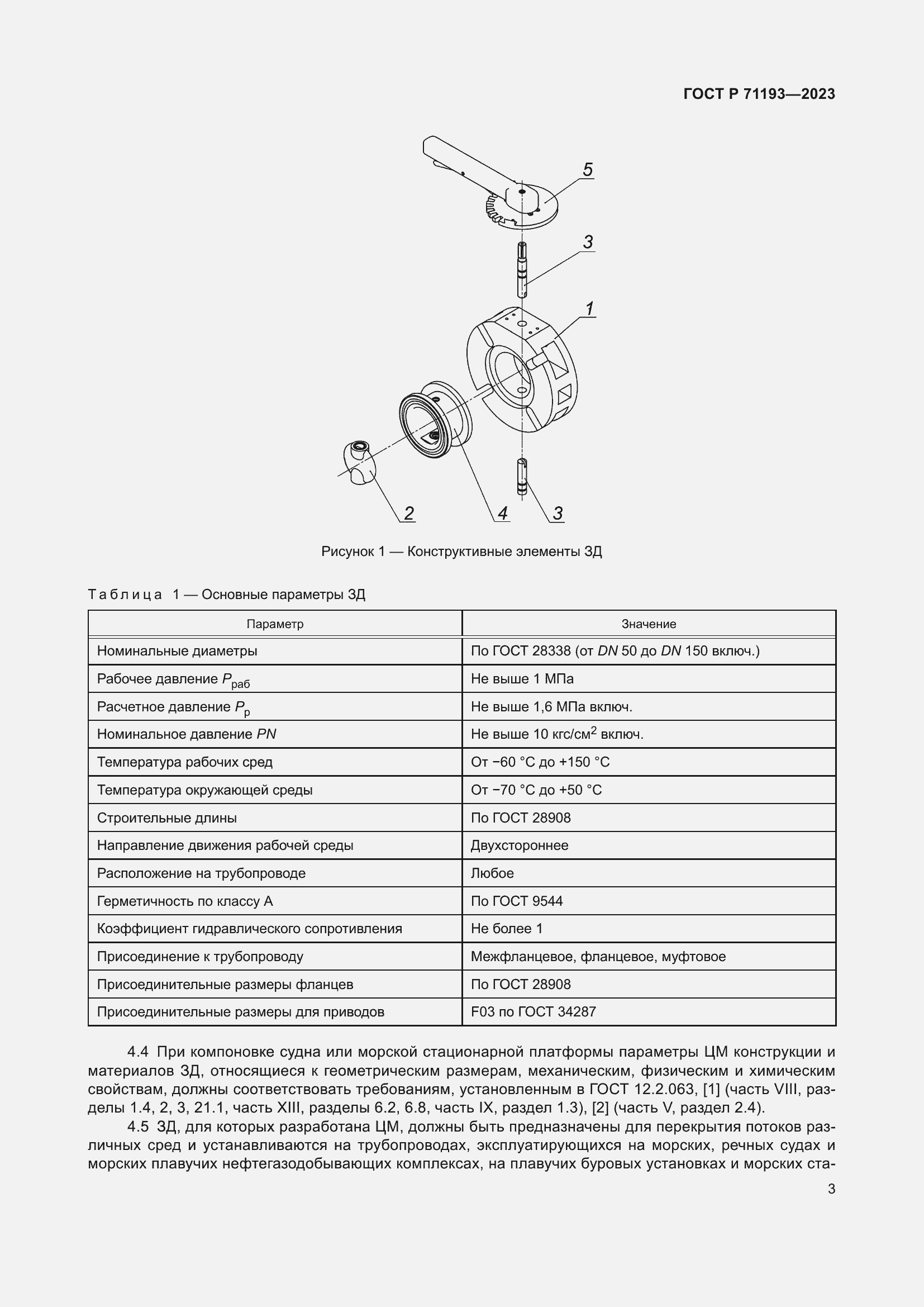

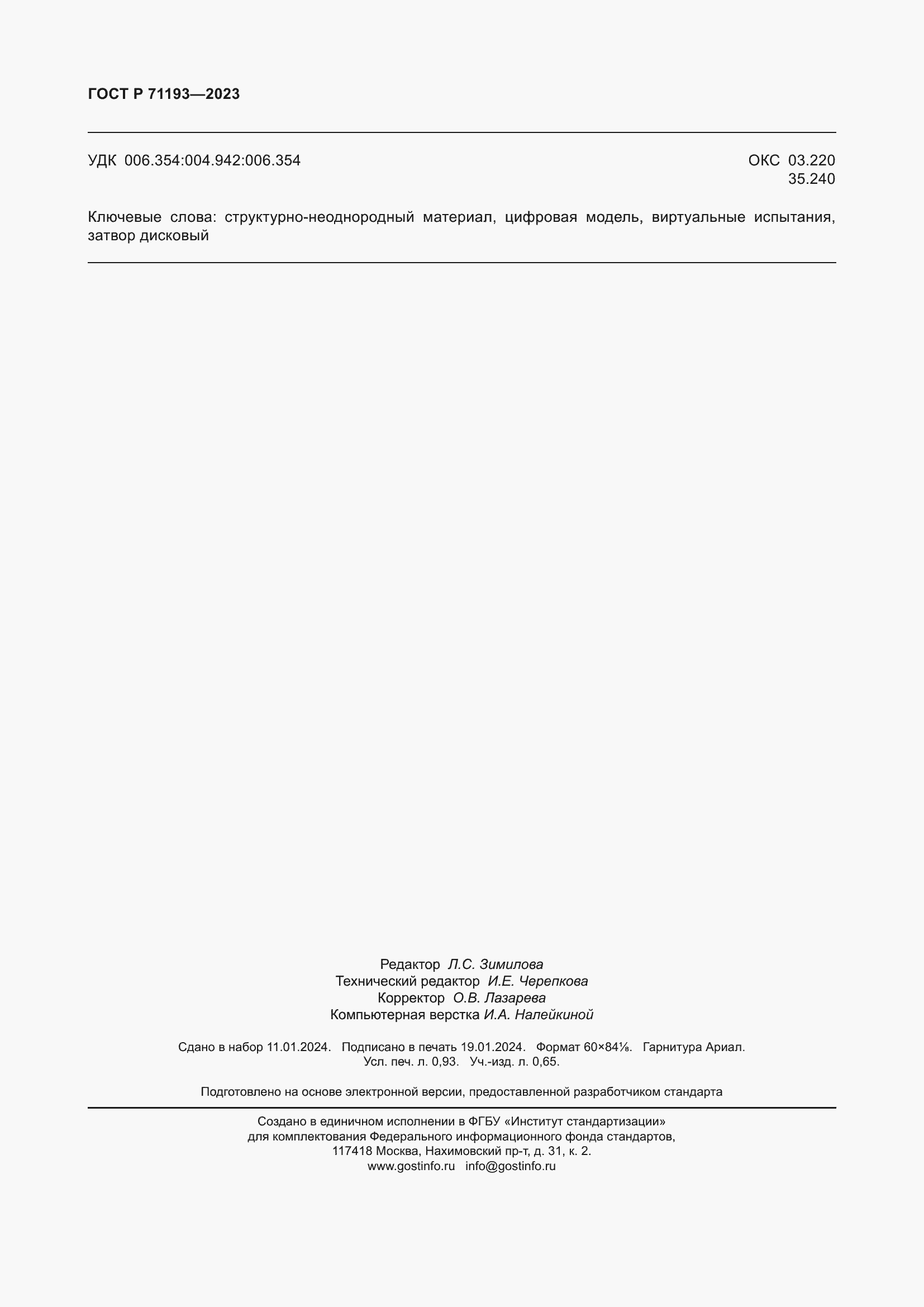

Страницы стандарта
