ГОСТ Р 8.686-2009 Государственная система обеспечения единства измерений. Мосты переменного тока уравновешенные. Методика поверки

ГОСТ Р

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ Р 8.686-2009

Статус: Действует

Тип: ГОСТ Р

Название русское: Государственная система обеспечения единства измерений. Мосты переменного тока уравновешенные. Методика поверки

Название английское: State system for ensuring the uniformity of measurements. A.C. balanced bridges. Verification methods

Даты и сроки

Дата издания: 07-15-19

Дата введения в действие: 07-01-11

Дата завершения срока действия: -

Применение и описание

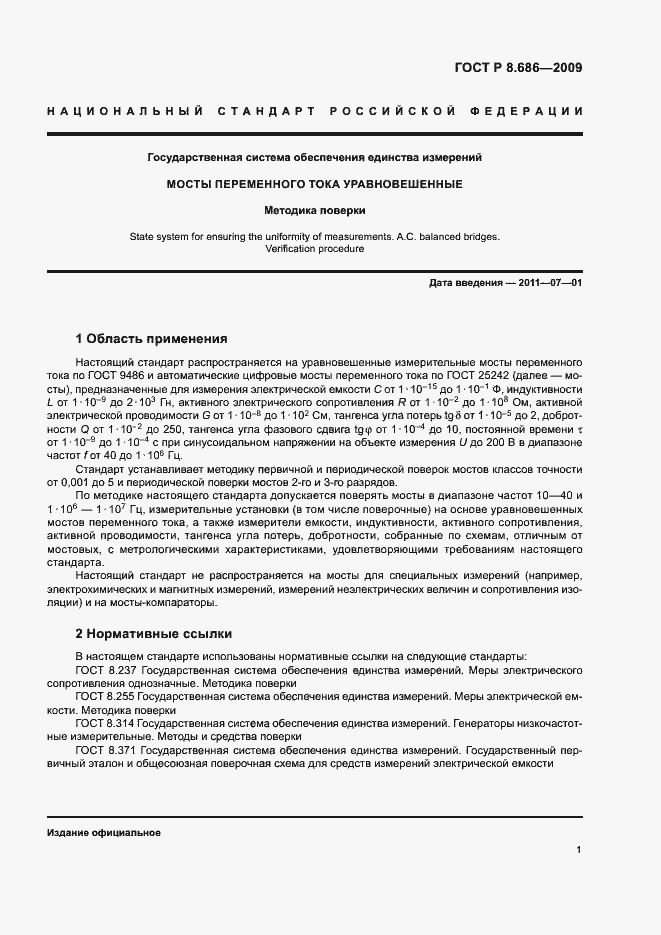

Область и условия применения: Настоящий стандарт распространяется на уравновешенные измерительные мосты переменного тока по ГОСТ 9486 и автоматические цифровые мосты переменного тока по ГОСТ 25242, предназначенные для измерения электрической емкости C от 1*10 (в степени минус пятнадцать) до 1*10 (в степени минус один) Ф, индуктивности L от 1*10 (в степени минус девять) до 2*10 (в степени три) Гн, активного электрического сопротивления R от 1*10 (в степени минус два) до 1*10 (в степени восемь) Ом, активной электрической проводимости G от 1*10 (в степени минус восемь) до 1*10 (в степени два) См, тангенса угла потерь tg дельта" от 1*10 (в степени минус пять) до 2, добротности Q от 1*10 (в степени минус два) до 250, тангенса угла фазового сдвига tg "фи" от 1*10 (в степени минус четыре) до 10, постоянной времени "мау" от 1*10 (в степени минус девять) до 1*10 (в степени минус четыре) с при синусоидальном напряжении на объекте измерения U до 200 В в диапазоне частот f от 40 до 1*10 (в степени шесть) Гц. Стандарт устанавливает методику первичной и периодической поверок мостов классов точности от 0,001 до 5 и периодической поверки мостов 2-го и 3-го разрядов. По методике настоящего стандарта допускается поверять мосты в диапазоне частот 10 - 40 и 1*10 (в степени шесть) - 1*10 (в степени семь) Гц, измерительные установки (в том числе поверочные) на основе уравновешенных мостов переменного тока, а также измерительные емкости, индуктивности, активного сопротивления, активной проводимости, тангенса угла потерь, добротности, собранные по схемам, отличным от мостовых, с метрологическими характеристиками, удовлетворяющими требованиям настоящего стандарта. Настоящий стандарт не распространяется на мосты для специальных измерений (например, электрохимических и магнитных измерений, измерений неэлектрических величин и сопротивления изоляции) и на мосты-компараторы
