ГОСТ 2.787-71 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы, приборы и устройства газовой системы хроматографов

ГОСТ

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ 2.787-71

Статус: Действует

Тип: ГОСТ

Название русское: Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы, приборы и устройства газовой системы хроматографов

Название английское: Unified system for design documentation. Graphic designations in diagrams. Elements, devices and arrangements of gas chromatograph system

Даты и сроки

Дата издания: 02-10-12

Дата введения в действие: 01-01-72

Дата завершения срока действия: -

Применение и описание

Область и условия применения: Настоящий стандарт устанавливает условные графические обозначения элементов, приборов и устройств газовой системы хроматографов в схемах

Связи и замены

Заменяющий: -

Описание стандарта

ГОСТ 2.787-71 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы, приборы и устройства газовой системы хроматографов

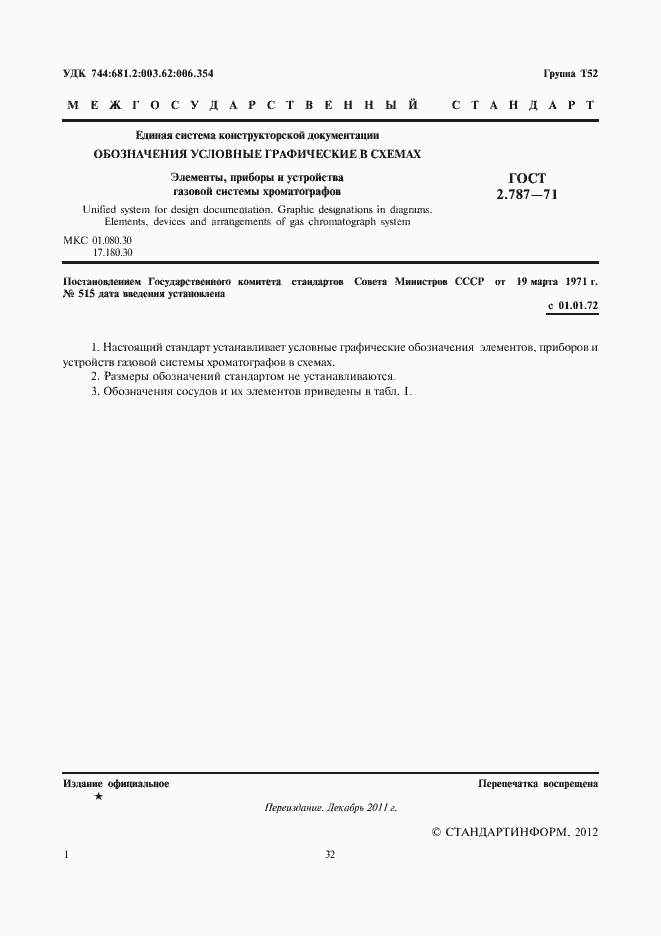

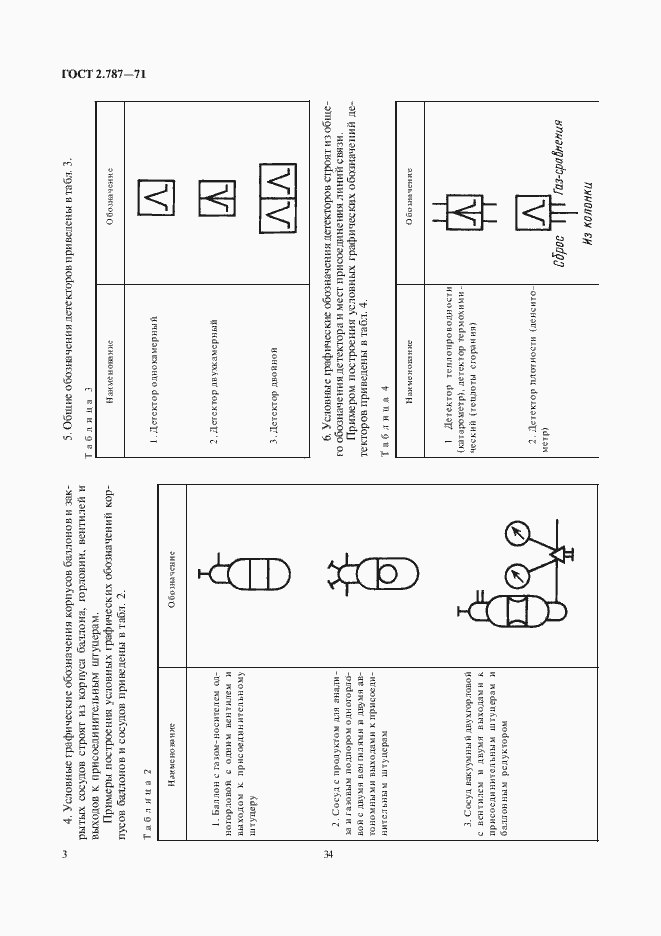

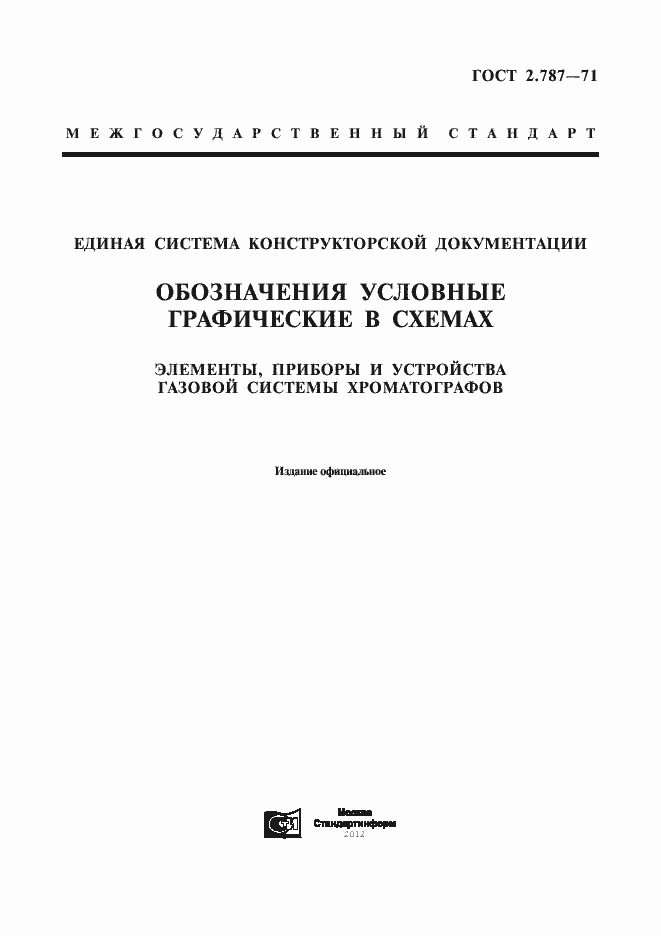

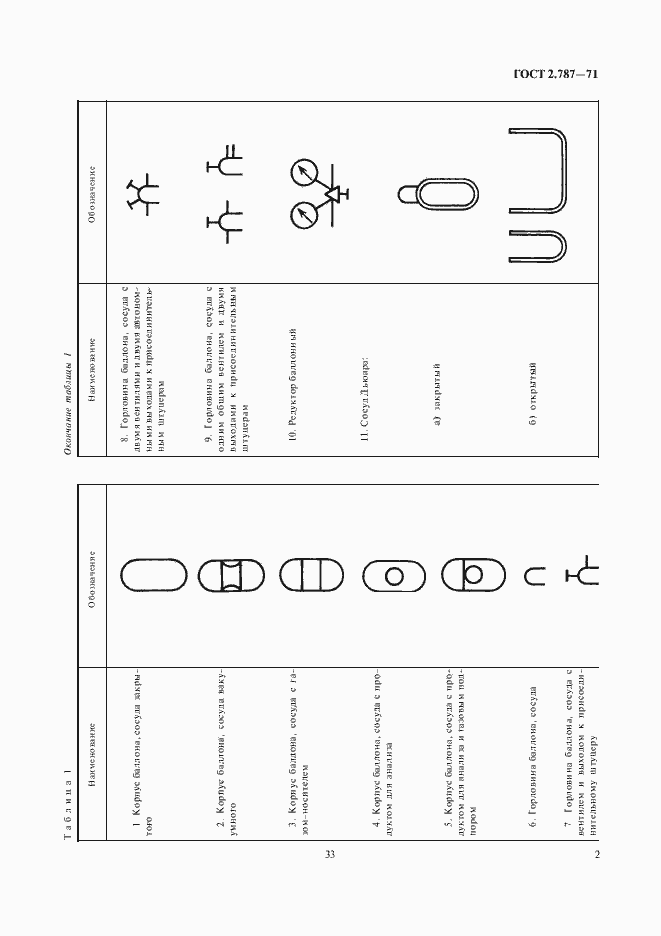

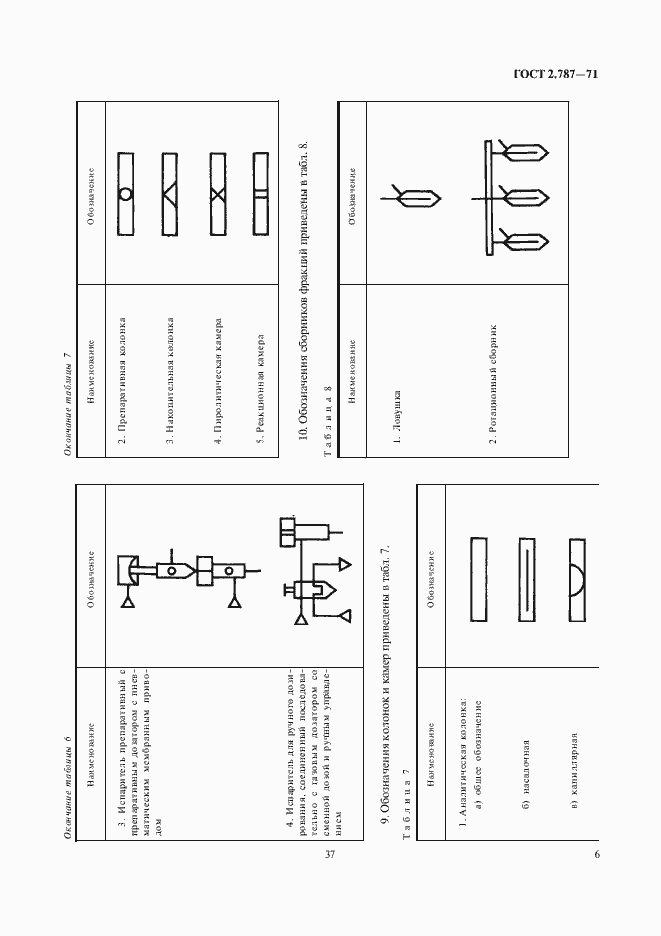

Страницы стандарта
