ГОСТ Р 71922-2024 Микросхемы интегральные. Аналого-цифровые преобразователи. Методы измерения параметров характеристики преобразования

ГОСТ Р

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ Р 71922-2024

Статус: Действует

Тип: ГОСТ Р

Название русское: Микросхемы интегральные. Аналого-цифровые преобразователи. Методы измерения параметров характеристики преобразования

Название английское: Integrated circuits. Analog-digital converters. Methods for measuring the parameters of the conversion characteristic

Даты и сроки

Дата издания: 02-05-25

Дата введения в действие: 03-01-25

Дата завершения срока действия: -

Применение и описание

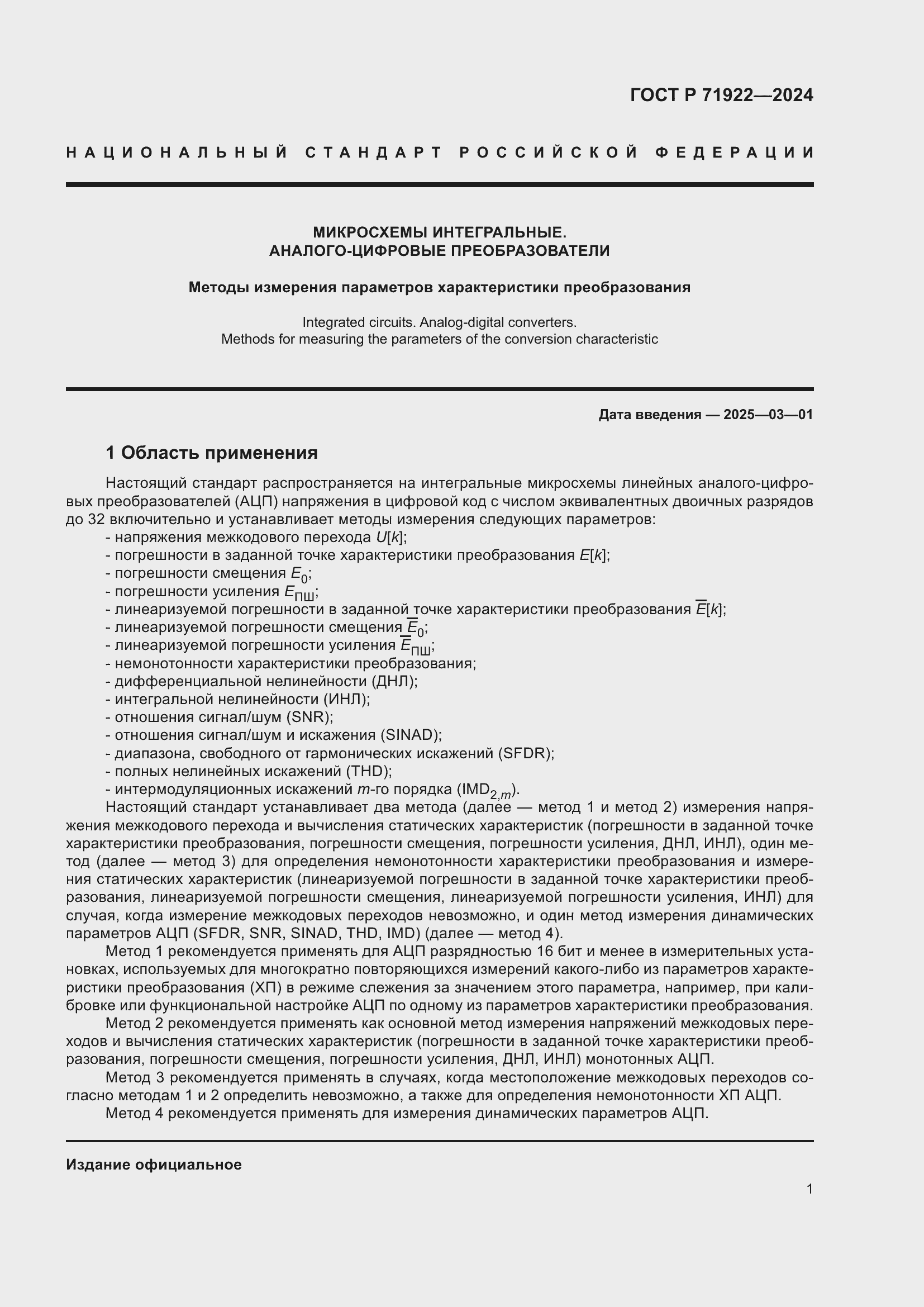

Область и условия применения: Настоящий стандарт распространяется на интегральные микросхемы линейных аналого-цифровых преобразователей (АЦП) напряжения в цифровой код с числом эквивалентных двоичных разрядов до 32 включительно и устанавливает методы измерения следующих параметров: - напряжения межкодового перехода; - погрешности смещения; - погрешности усиления; - линеаризуемой погрешности в заданной точке характеристики преобразования; - линеаризуемой погрешности смещения; - немонотонности характеристики преобразования; - дифференциальной нелинейности (ДНЛ); - интегральной нелинейности (ИНЛ); - отношения сигнал/шум (SNR); - отношения сигнал/шум и искажения (SINAD); - диапазона, свободного от гармонических искажений (SFDR); - полных нелинейных искажений (THD); - интермодуляционных искажений m-ого порядка (IMD2,m)
