ГОСТ Р ИСО 10303-216-2023 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 216. Прикладной протокол. Данные о форме обводов корпуса судна
ГОСТ Р ИСО
Скачать ГОСТ в PDF или DOC бесплатно
Основная информация
Обозначение:
ГОСТ Р ИСО 10303-216-2023
Статус:
Действует
Тип:
ГОСТ Р ИСО
Название русское:
Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 216. Прикладной протокол. Данные о форме обводов корпуса судна
Название английское:
Industrial automation systems and integration. Product data representation and exchange. Part 216. Application protocol. Ship moulded forms
Даты и сроки
Дата издания:
03-13-24
Дата введения в действие:
06-01-24
Дата завершения срока действия:
-
Применение и описание
Область и условия применения:
Научно-исследовательским институтом по стандартизации и сертификации «Лот» Федерального государственного унитарного предприятия «Крыловский государственный научный центр» (НИИ «Лот» ФГУП «Крыловский государственный научный центр»). Настоящий стандарт распространяется: - на определение геометрии теоретических обводов судов; - определение геометрии теоретического обвода судна на этапах его жизненного цикла: технический проект, рабочий проект и производство; - определение геометрии теоретического обвода, которая описывает теоретический обвод корпуса судна, включая однокорпусные обводы, многокорпусные обводы, бульбовую носовую оконечность, транцевую корму, трубы носовых подруливающих устройств, а также дополнительные выступающие части; - определение геометрии теоретических обводов, описывающей теоретические обводы гребных винтов и рулей; - определение геометрии теоретических обводов, описывающей теоретические обводы палуб, включая погибь и седловатость палубы; - определение геометрии теоретических обводов внутренних границ отсеков судна и геометрии теоретических обводов несущих и ненесущих элементов конструкции судна; - определение общих характеристик; - определение проектных параметров корпуса судна, носовой бульб, гребной винт, руль и выступающие части, необходимые для описания теоретических обводов, а также требующиеся для расчета гидростатических характеристик; - определение гидростатических характеристик теоретических обводов судна, зависящих от осадки судна; - определение систем координат и таблиц расстояний, используемых в судостроении; - определение формы теоретических обводов судна, в которых используется один из следующих заданных типов геометрического представления: - представление таблицы ординат теоретического чертежа; - представления каркасной модели; - представления поверхности; - геометрическое представление, содержащее геометрические элементы, используемые в судостроении; - контроль версий и утверждение теоретических обводов и соответствующей гидростатики
Связи и замены
Заменяющий:
-
Описание стандарта
ГОСТ Р ИСО 10303-216-2023 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 216. Прикладной протокол. Данные о форме обводов корпуса судна

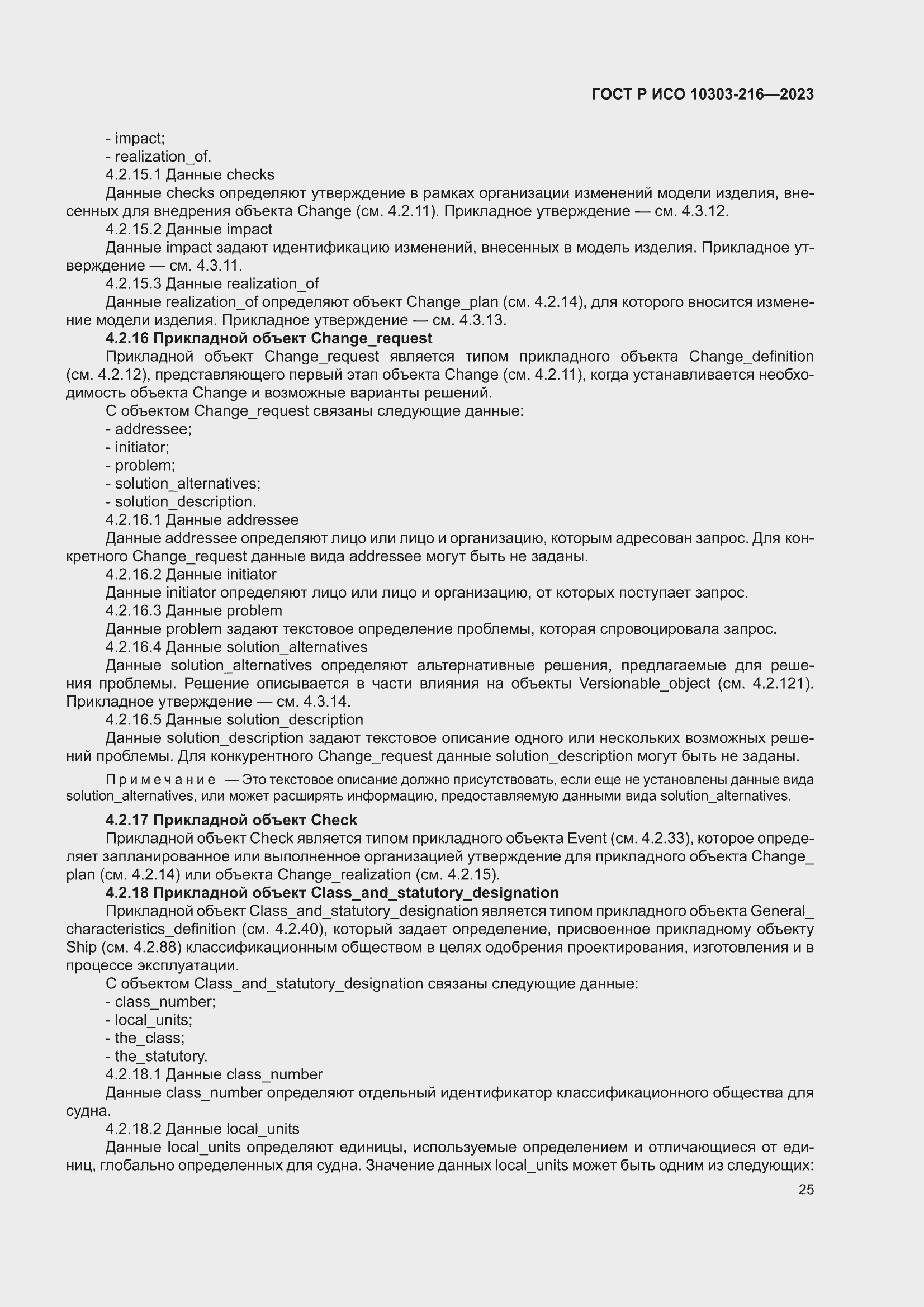

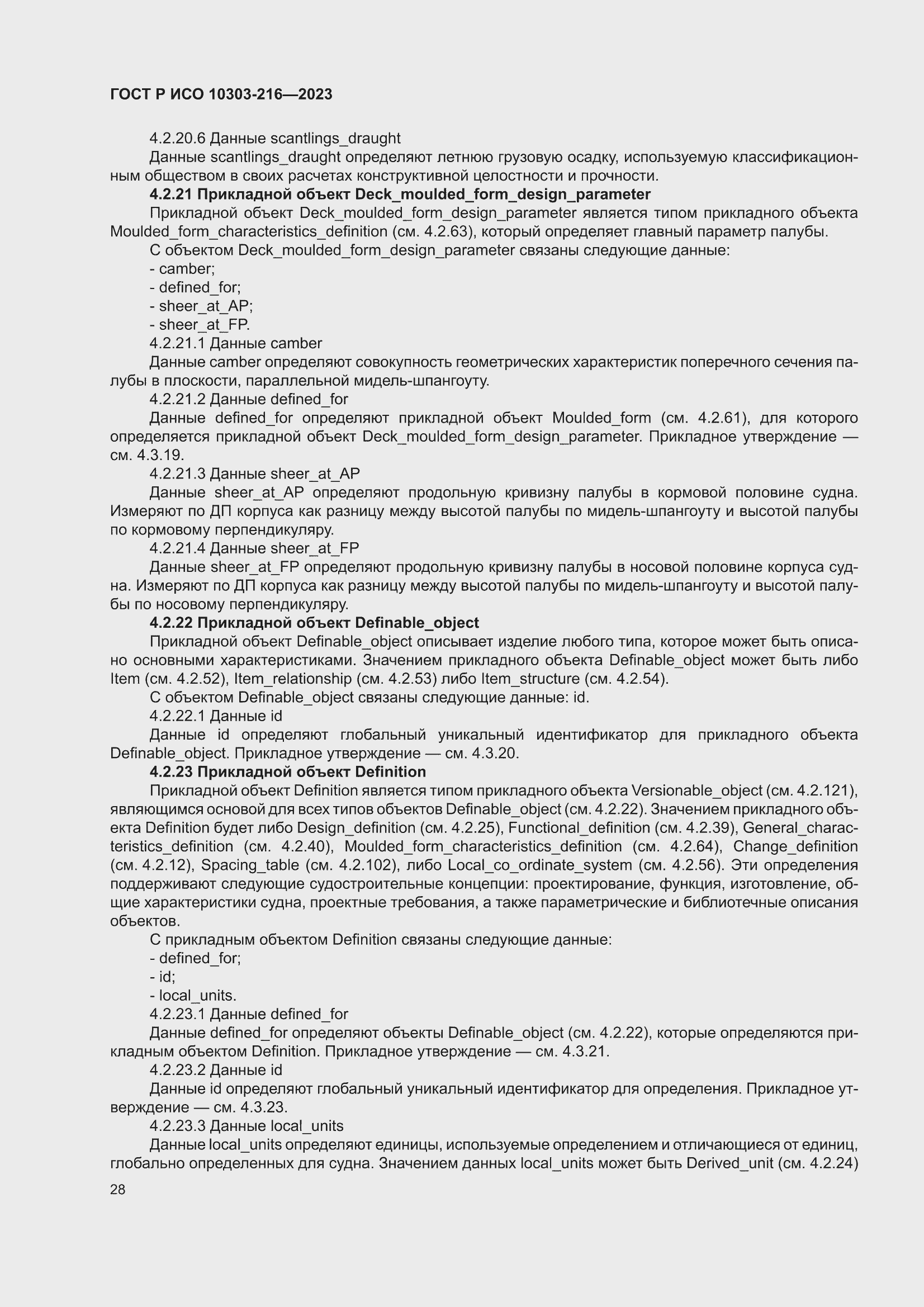

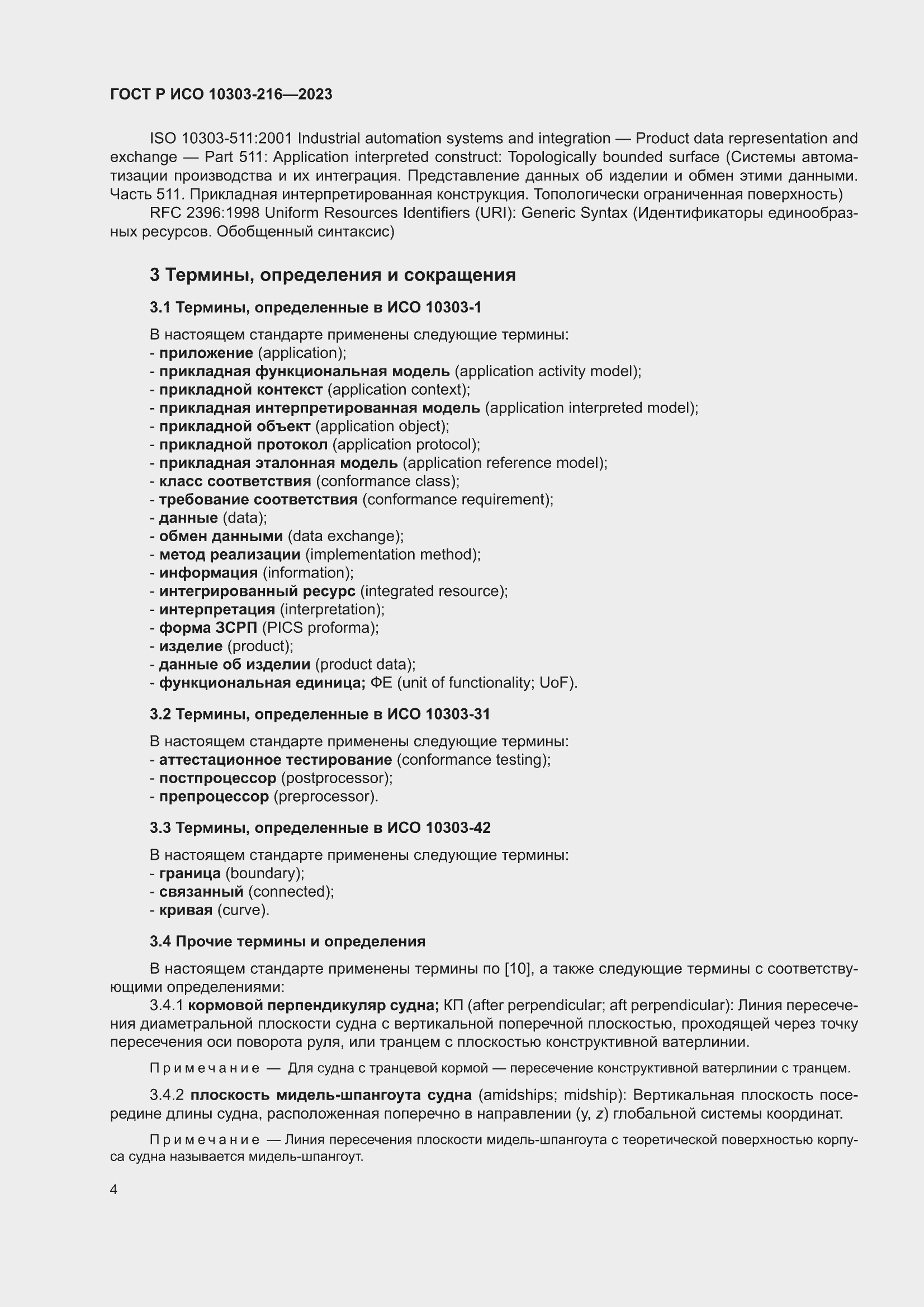

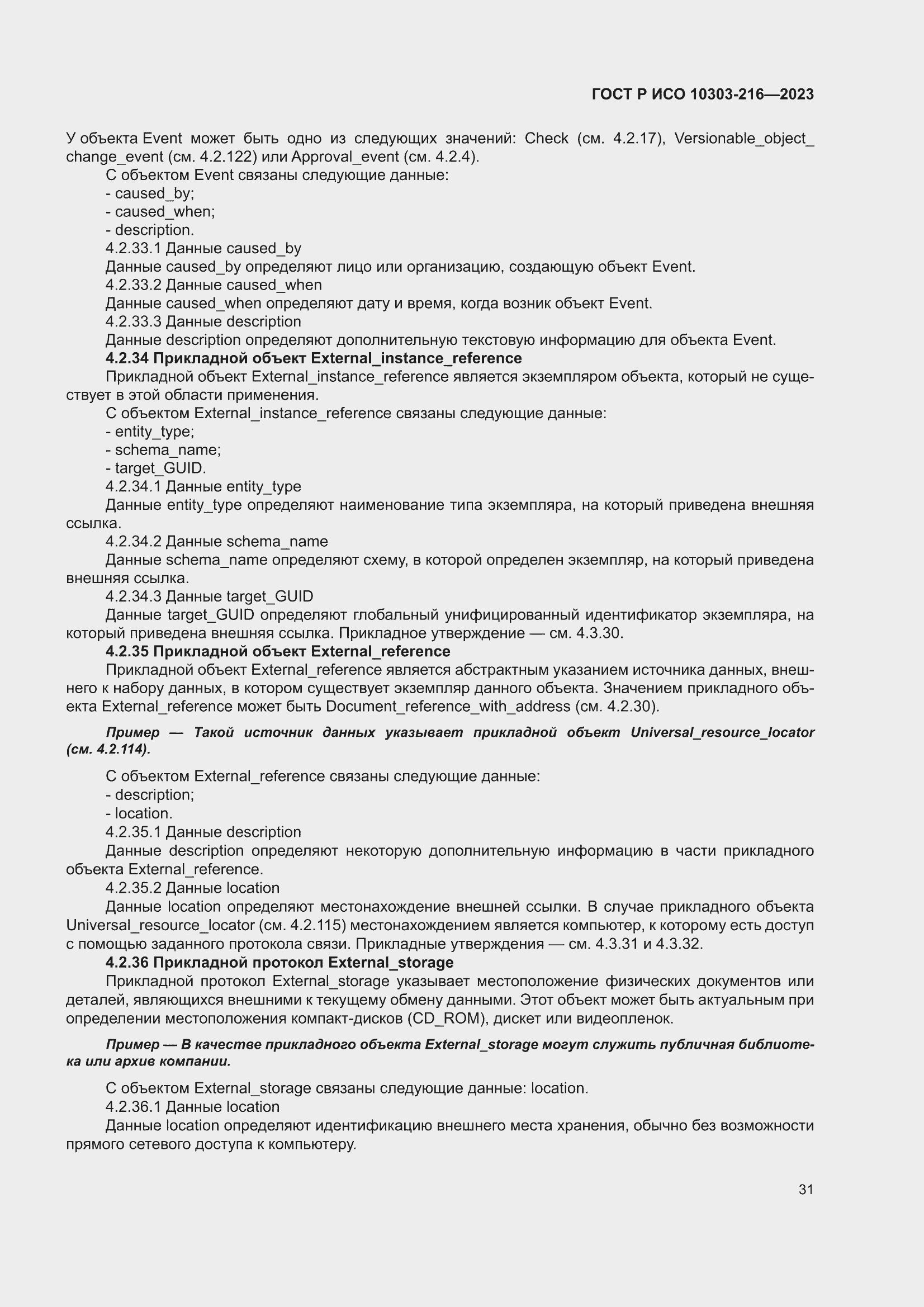

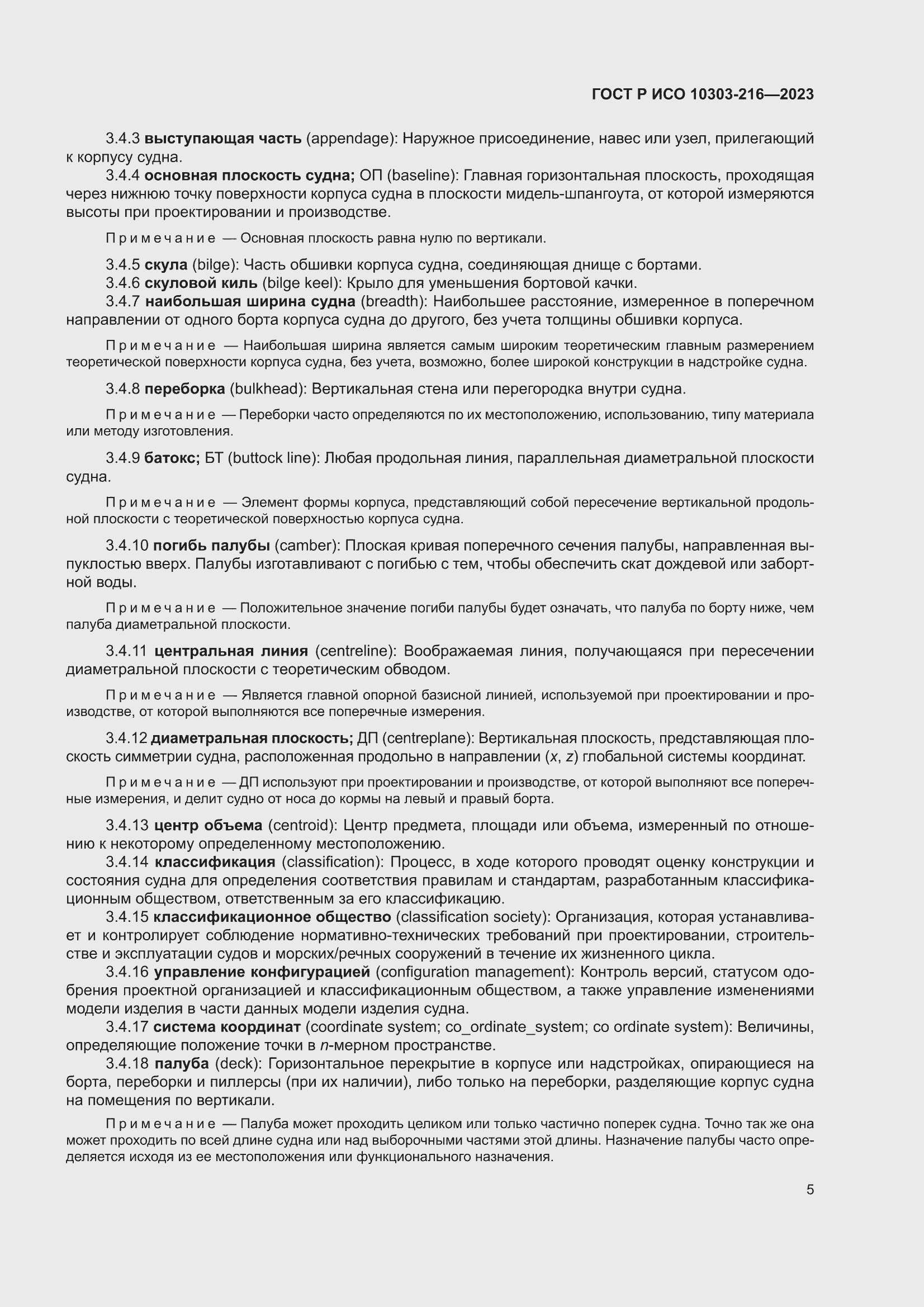

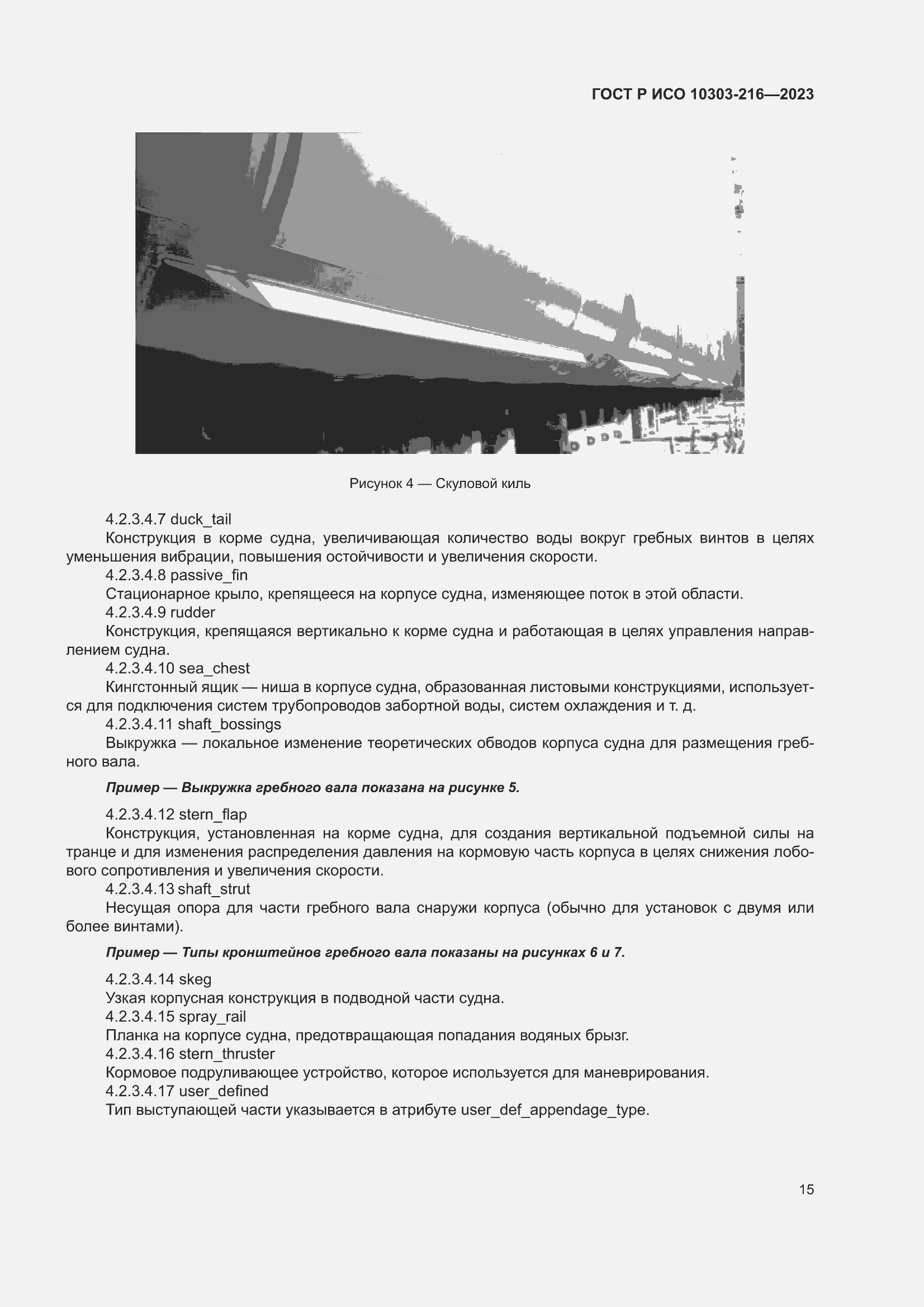

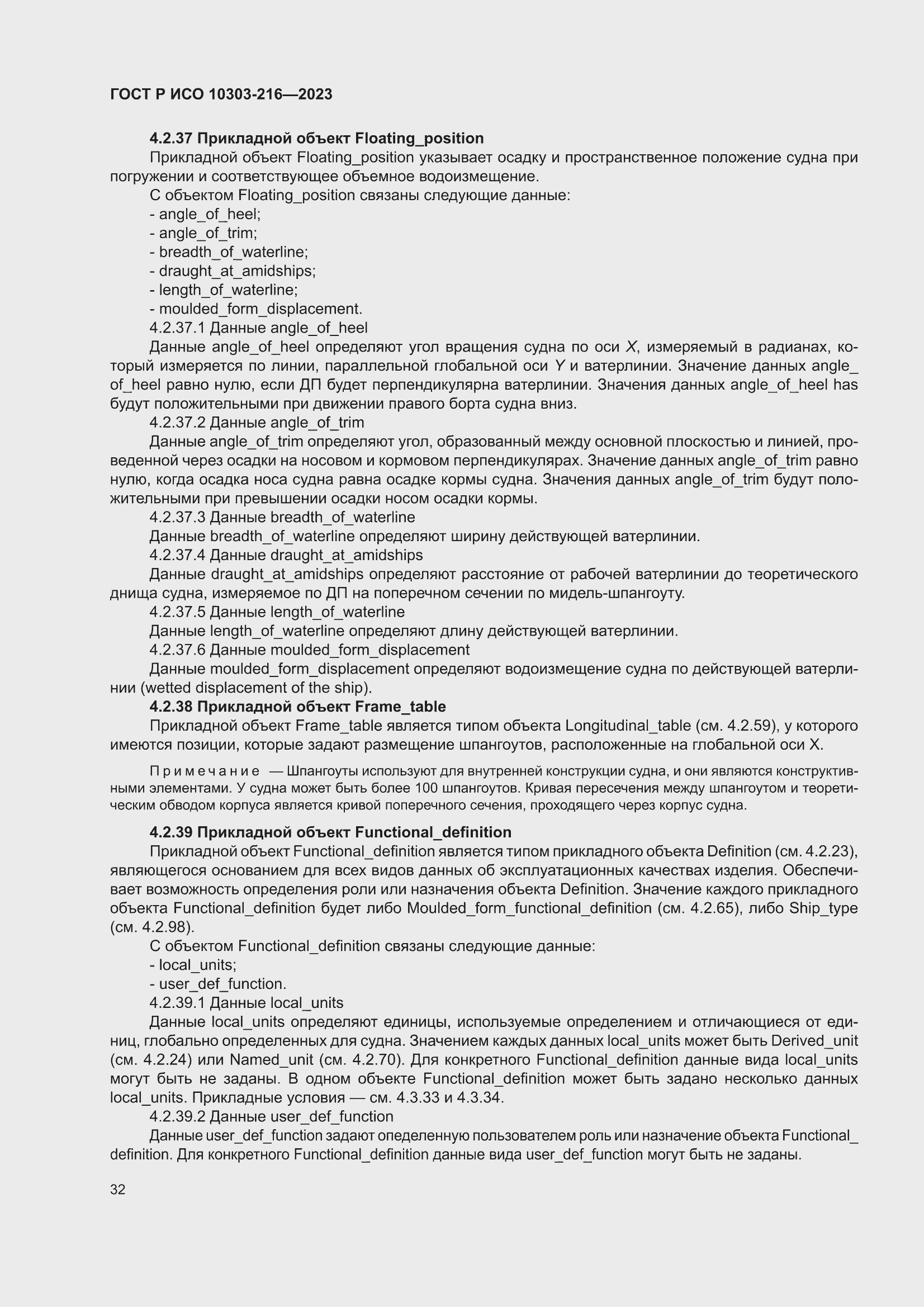

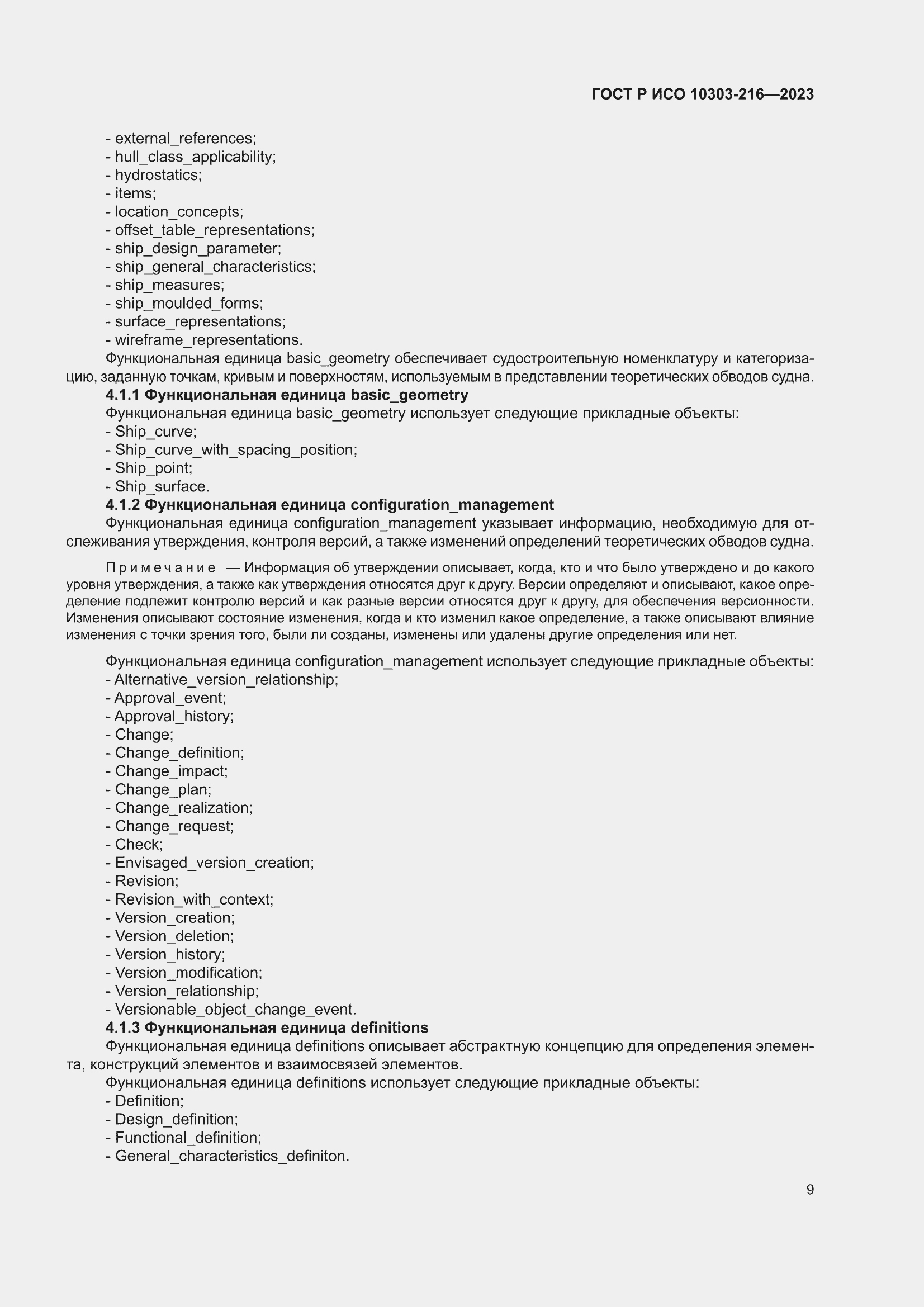

Страницы стандарта
