ГОСТ Р ИСО 16258-1-2017 Воздух рабочей зоны. Анализ вдыхаемого кристаллического кремния методом рентгеновской дифракции. Часть 1. Метод прямого измерения с применением фильтра

ГОСТ Р ИСО

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ Р ИСО 16258-1-2017

Статус: Действует

Тип: ГОСТ Р ИСО

Название русское: Воздух рабочей зоны. Анализ вдыхаемого кристаллического кремния методом рентгеновской дифракции. Часть 1. Метод прямого измерения с применением фильтра

Название английское: Workplace air. Analysis of respirable crystalline silica by X-ray diffraction. Part 1. Direct-on-filter method

Даты и сроки

Дата издания: 09-18-19

Дата введения в действие: 12-01-18

Дата завершения срока действия: -

Применение и описание

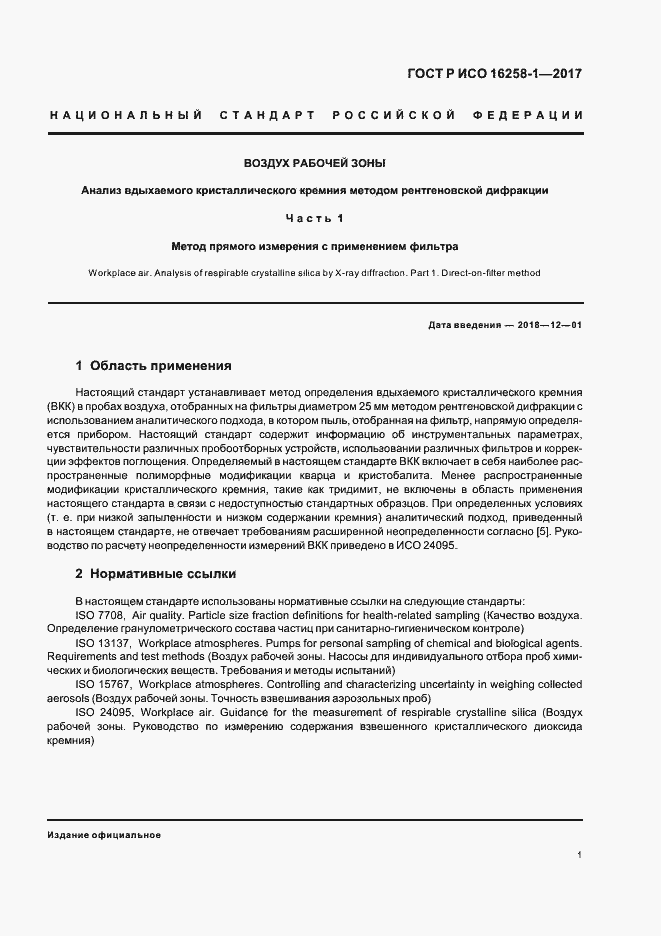

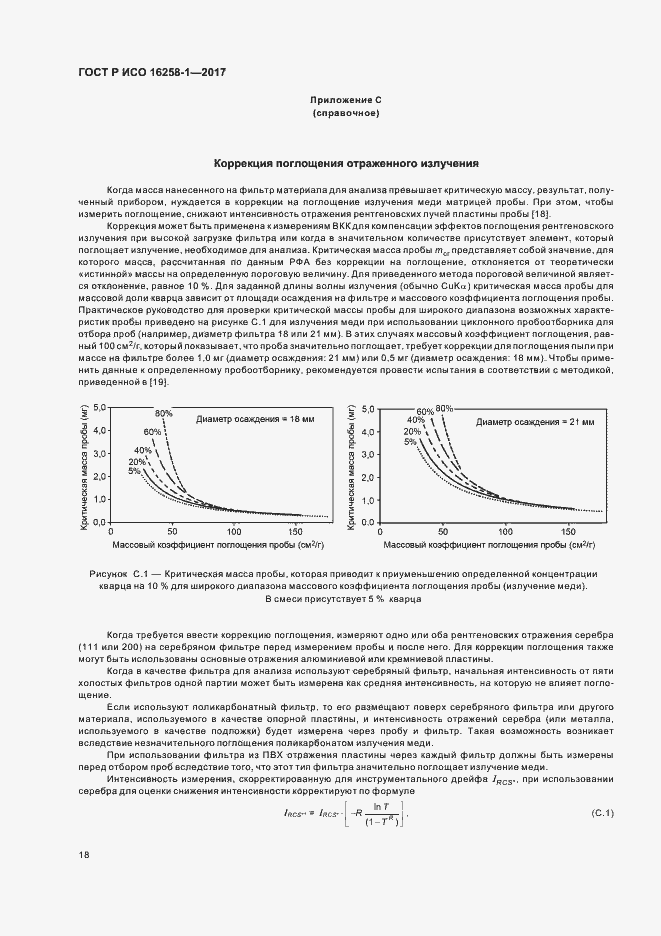

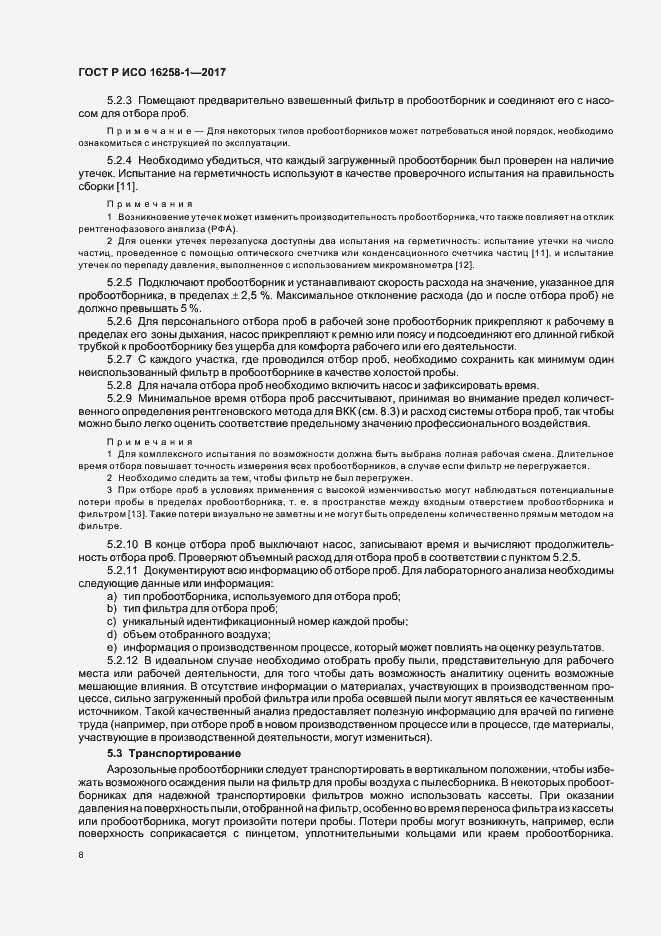

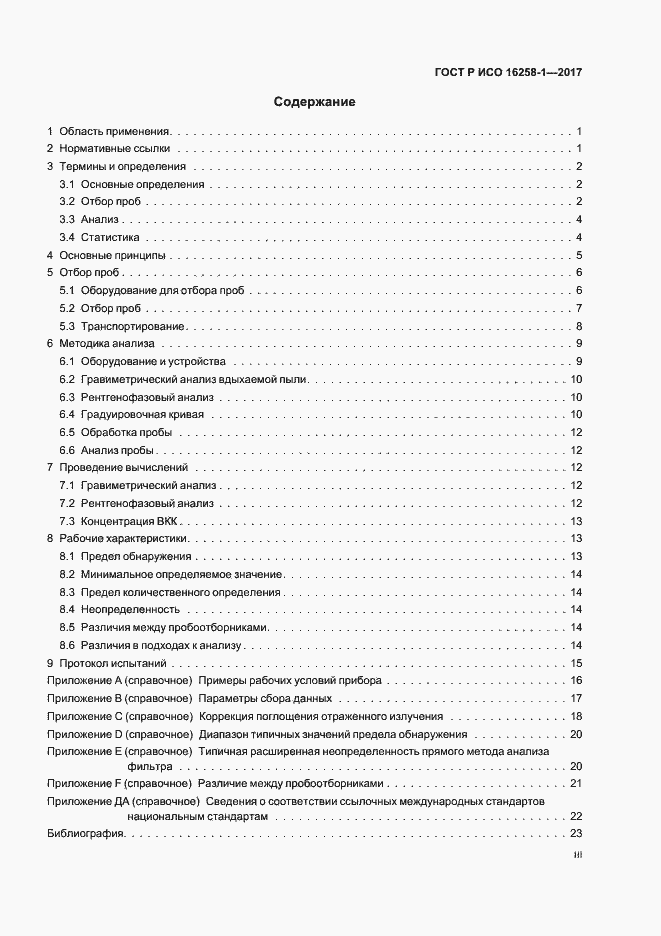

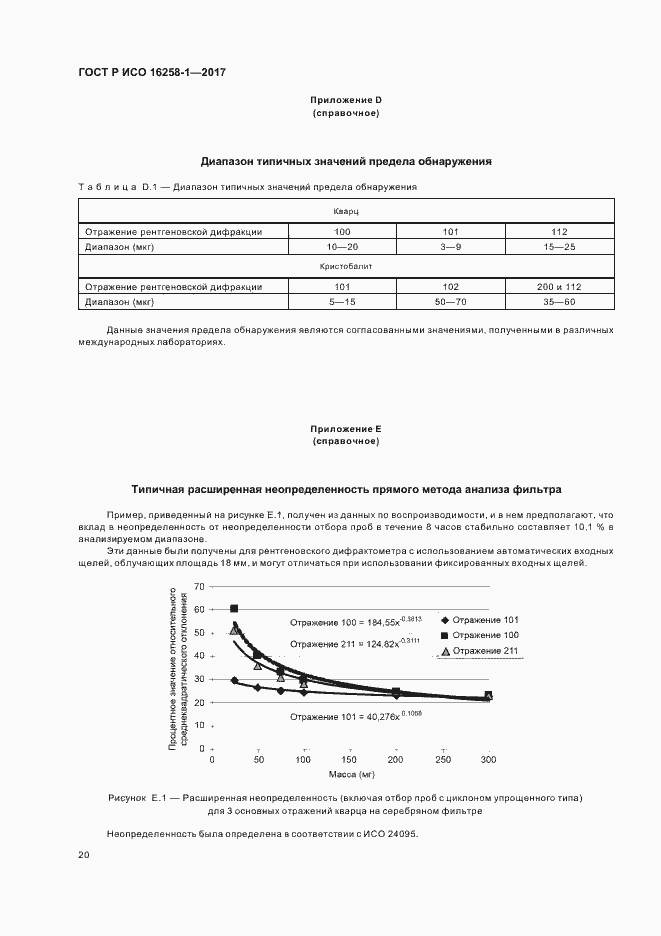

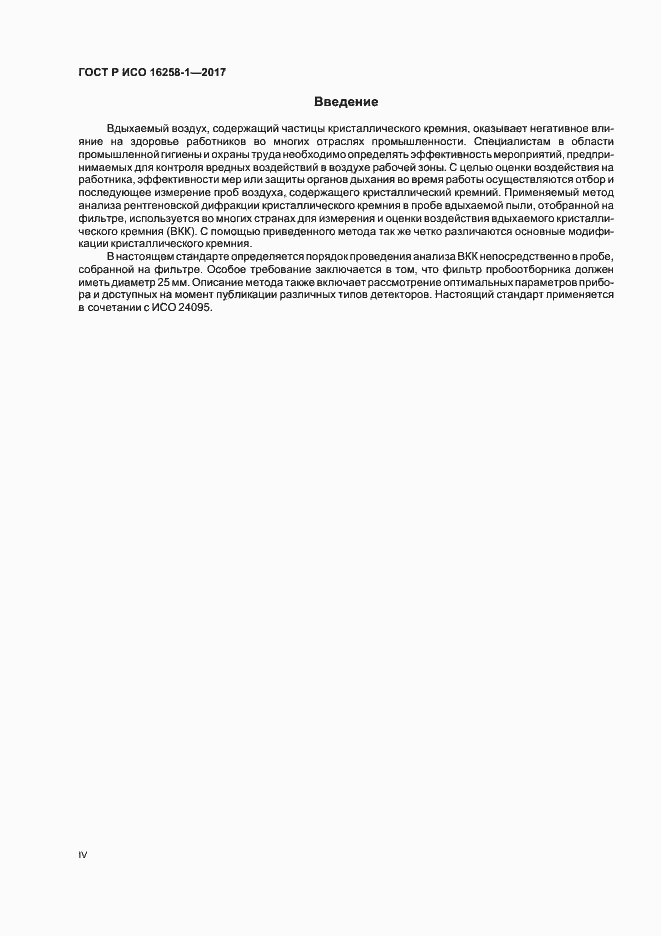

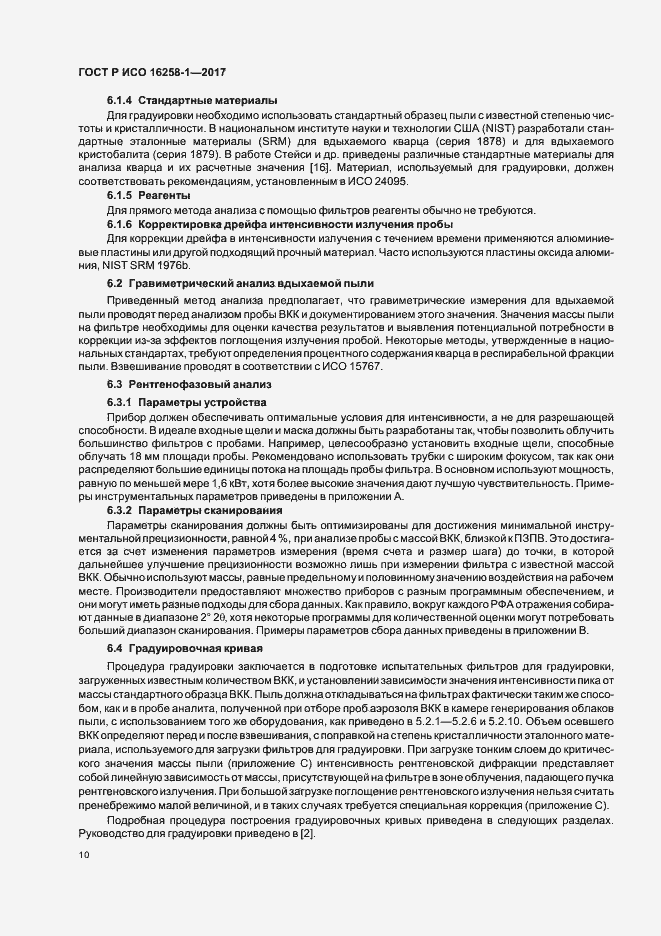

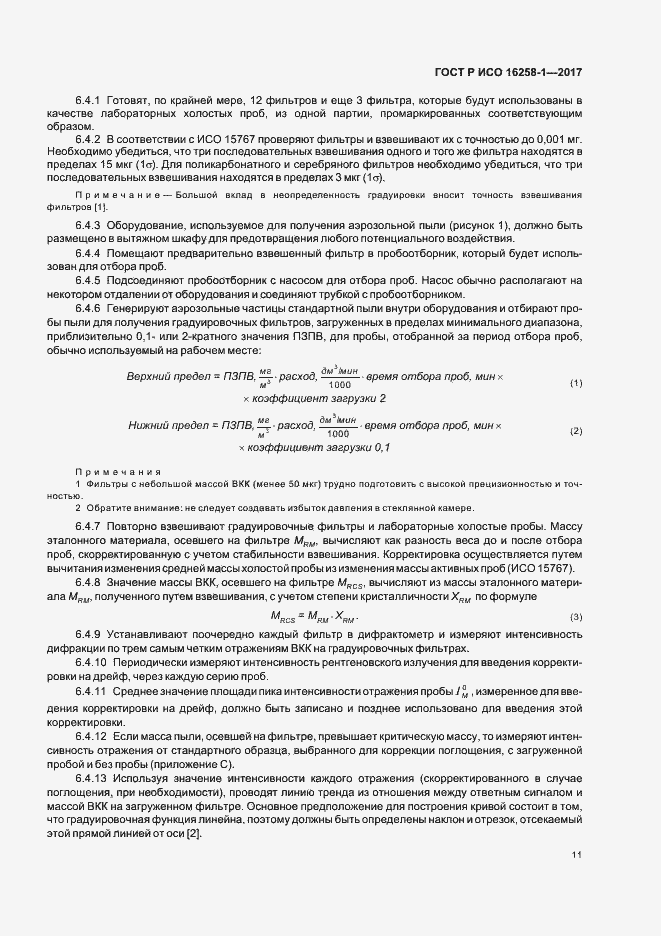

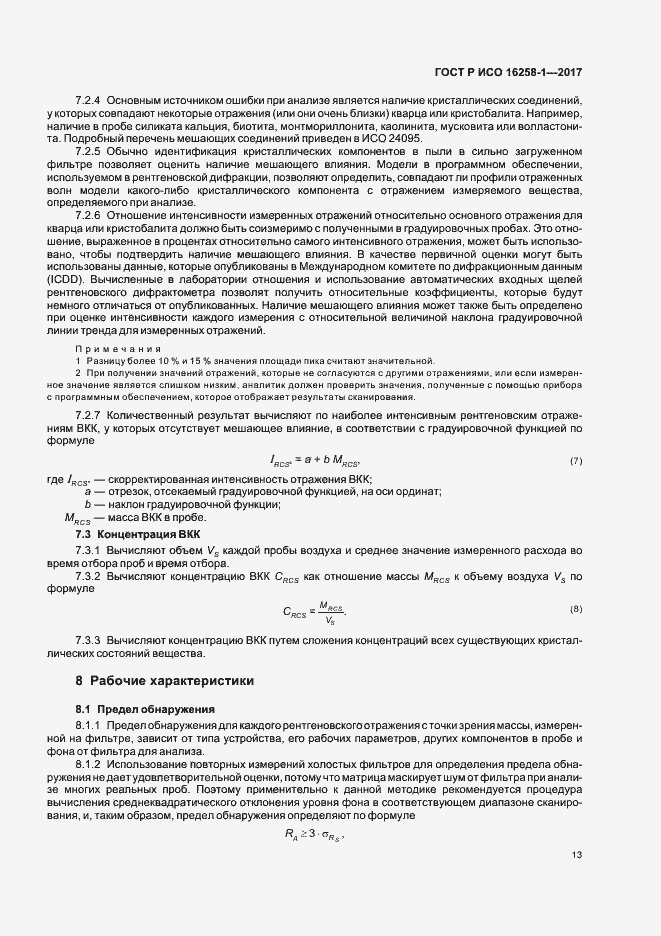

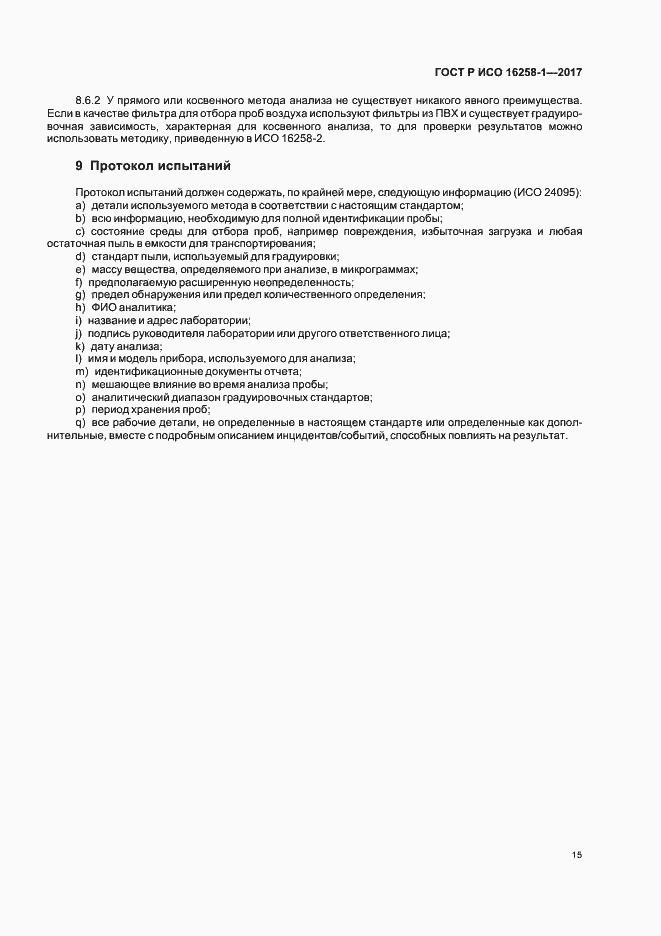

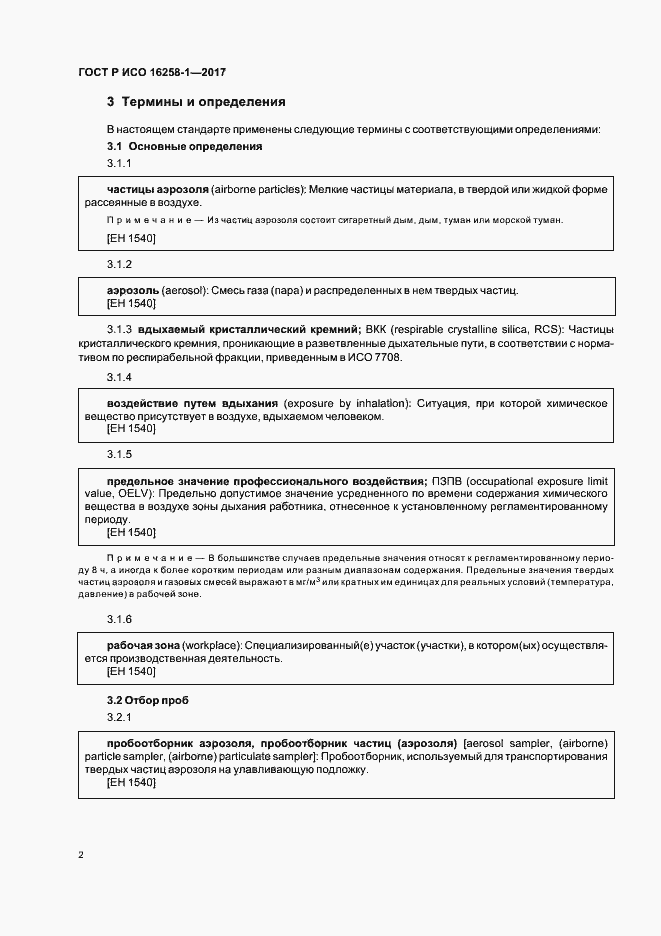

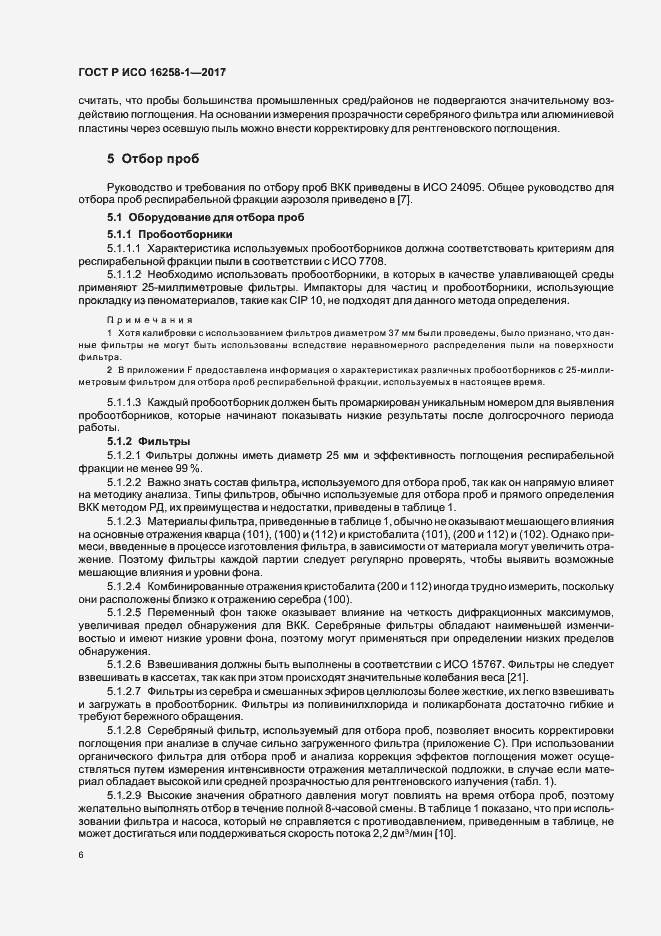

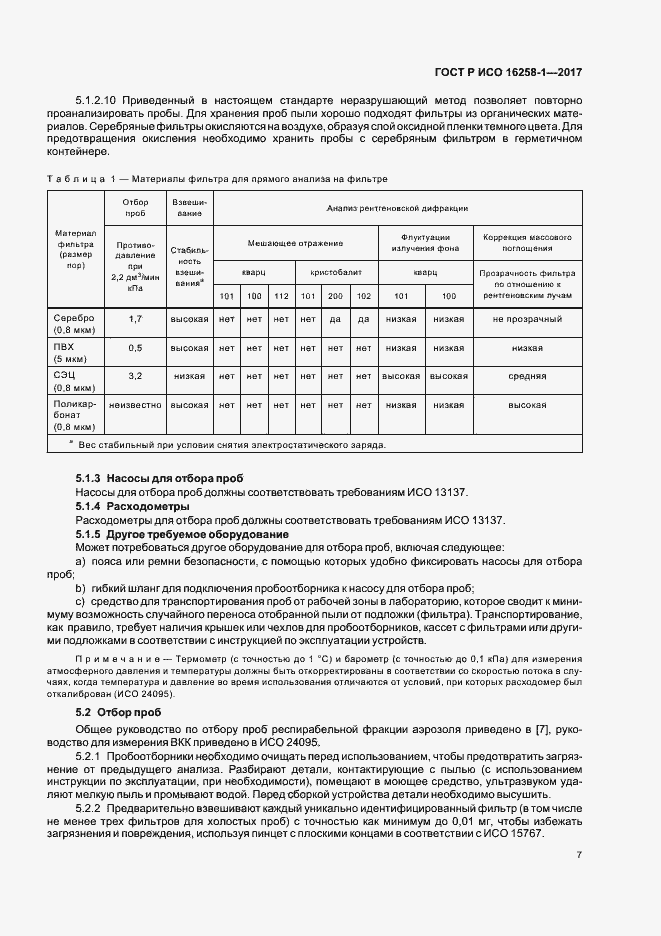

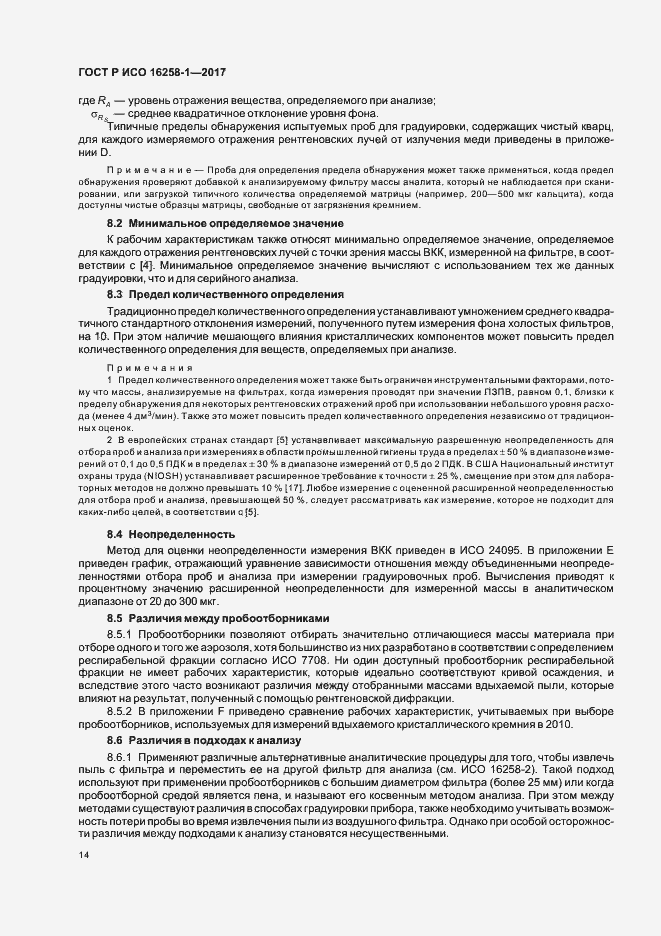

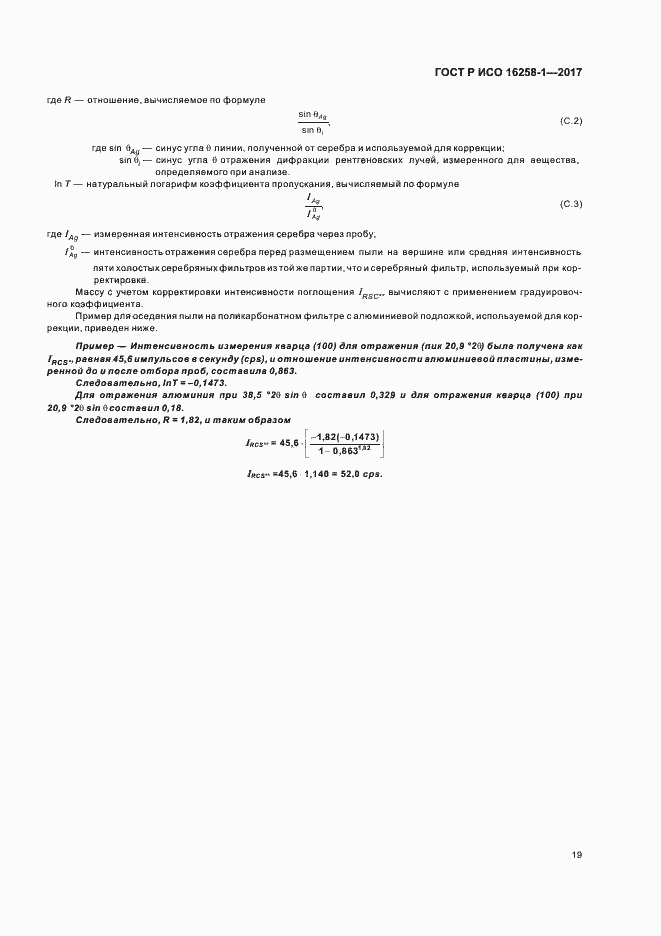

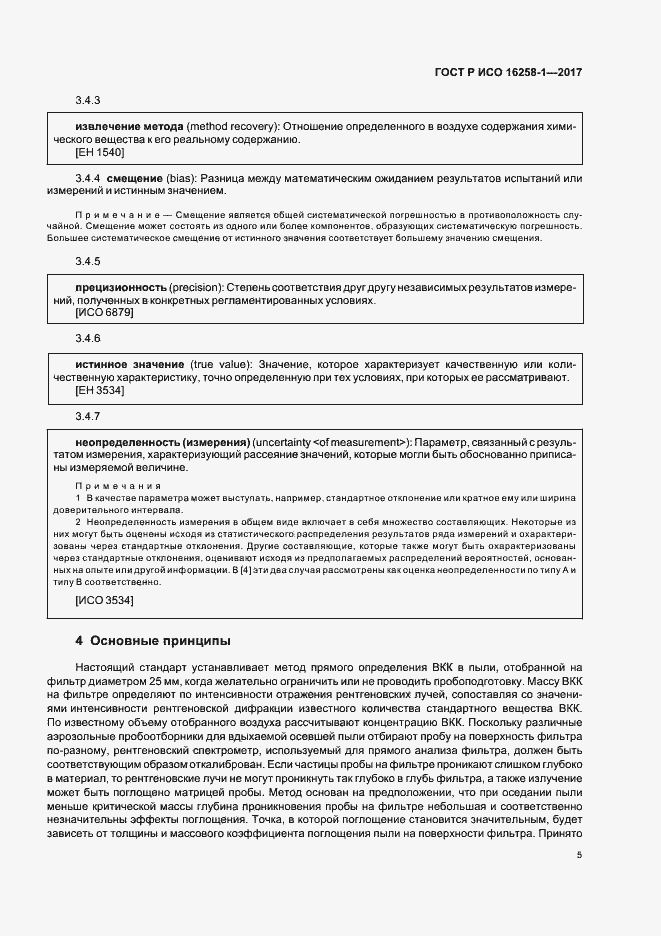

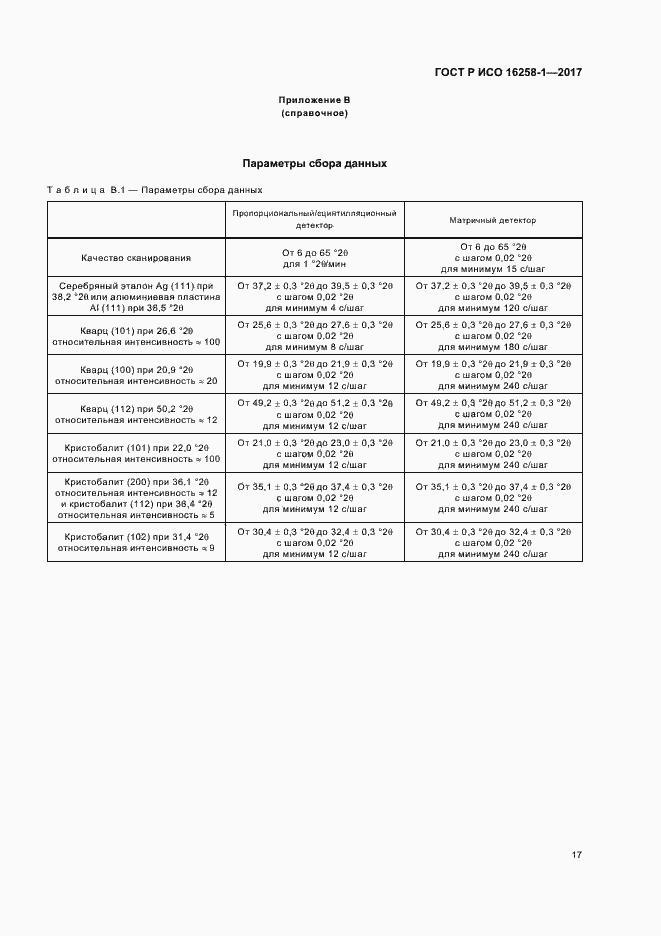

Область и условия применения: Настоящий стандарт устанавливает метод определения вдыхаемого кристаллического кремния (ВКК) в пробах воздуха, отобранных на фильтры диаметром 25 мм методом рентгеновской дифракции с использованием аналитического подхода, в котором пыль, отобранная на фильтр, напрямую определяется прибором. Настоящий стандарт содержит информацию об инструментальных параметрах, чувствительности различных пробоотборных устройств, использовании различных фильтров и коррекции эффектов поглощения. Определяемый в настоящем стандарте ВКК включает в себя наиболее распространенные полиморфные модификации кварца и кристобалита. Менее распространенные модификации кристаллического кремния, такие как тридимит, не включены в область применения настоящего стандарта в связи с недоступностью стандартных образцов. При определенных условиях (т. е. при низкой запыленности и низком содержании кремния) аналитический подход, приведенный в настоящем стандарте, не отвечает требованиям расширенной неопределенности согласно [5]. Руководство по расчету неопределенности измерений ВКК приведено в ИСО 24095

Связи и замены

Заменяющий: -

Описание стандарта

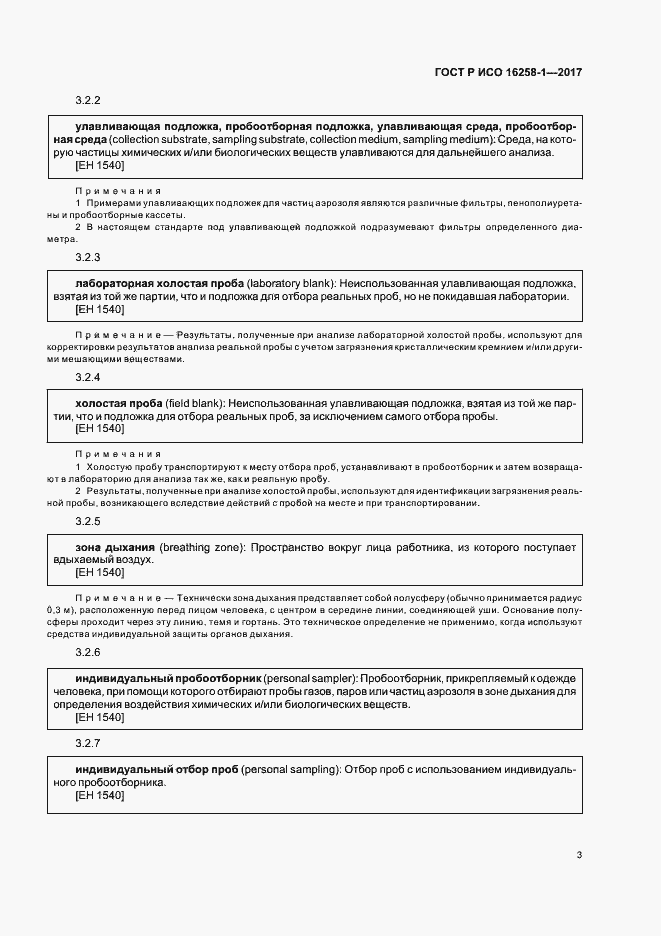

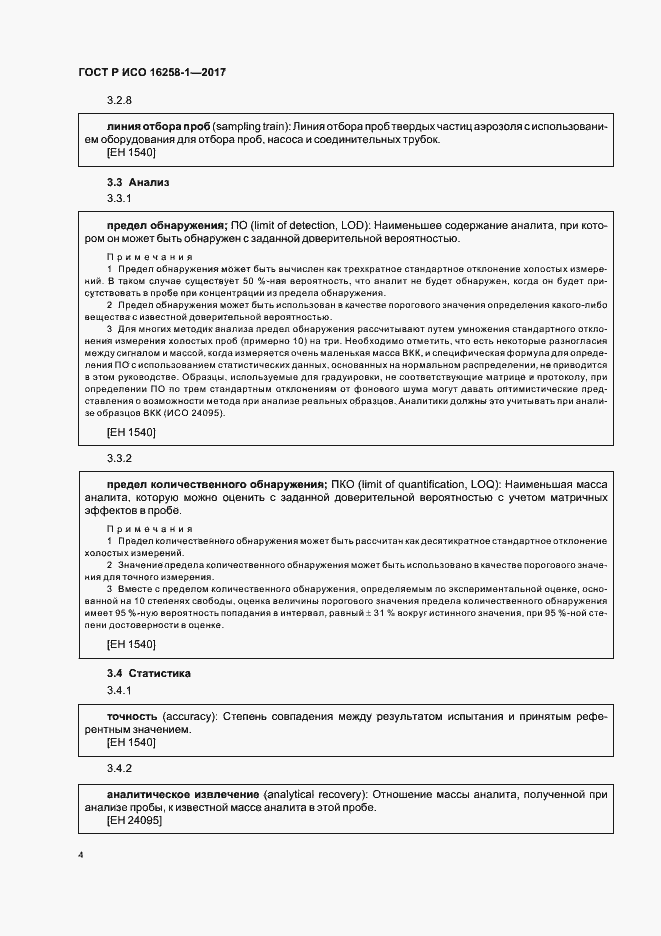

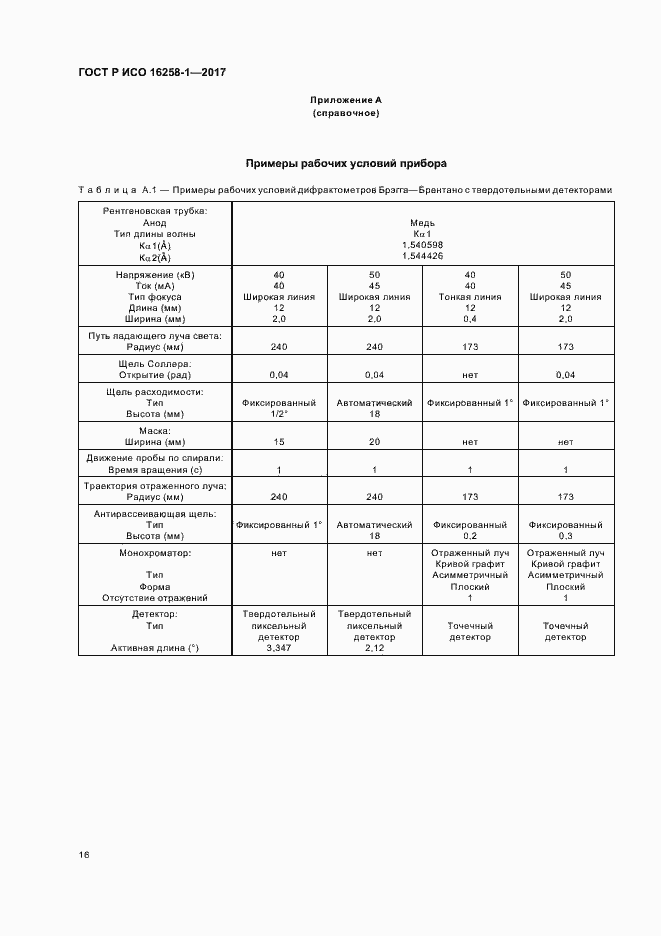

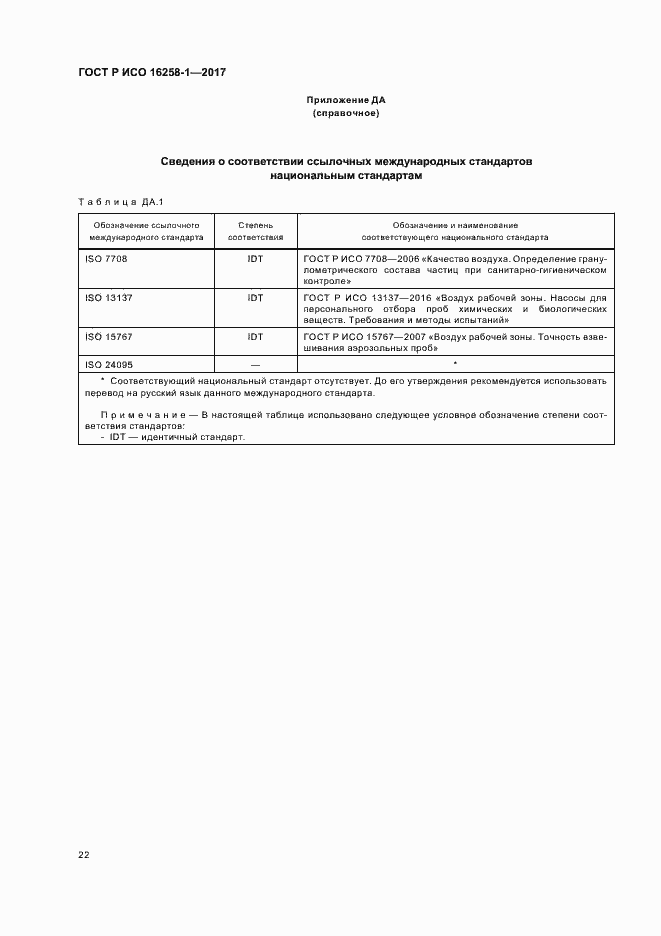

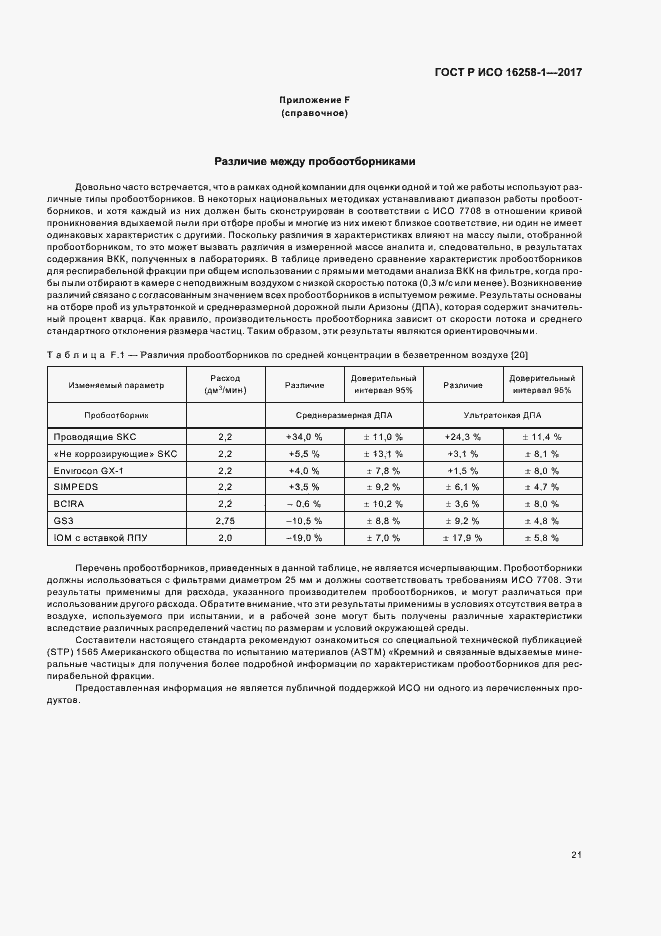

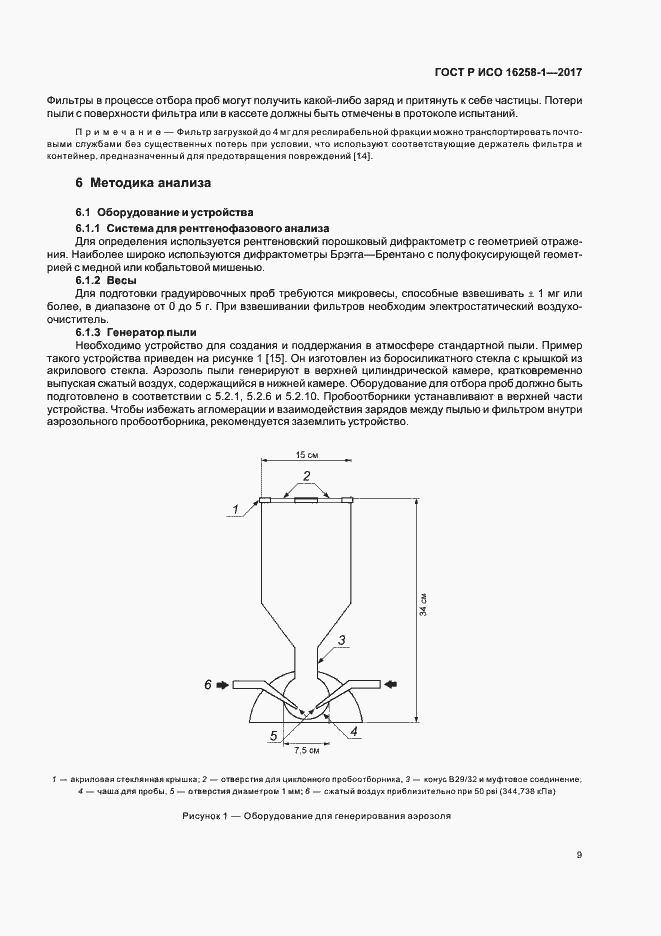

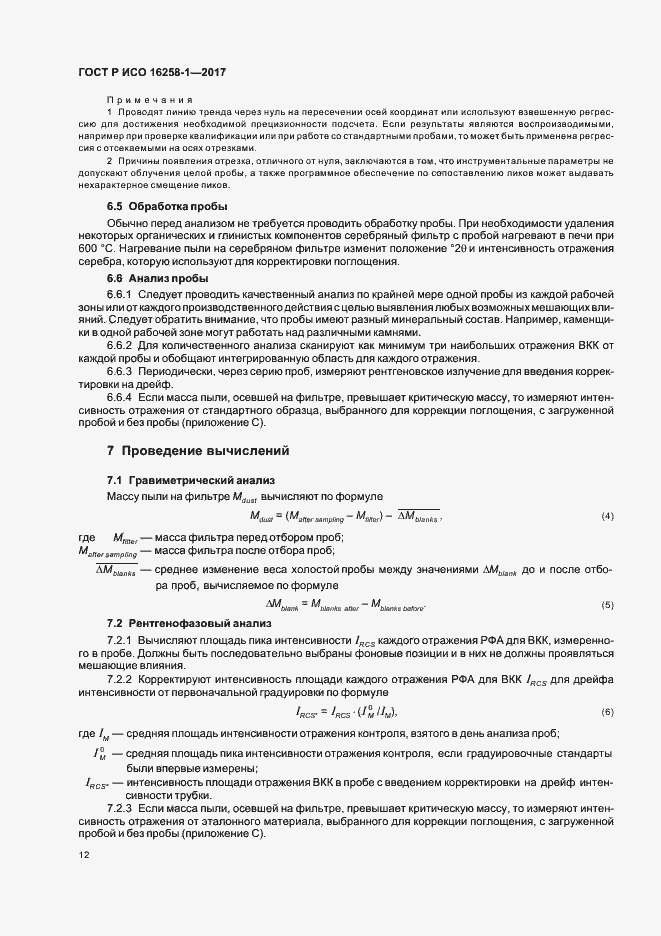

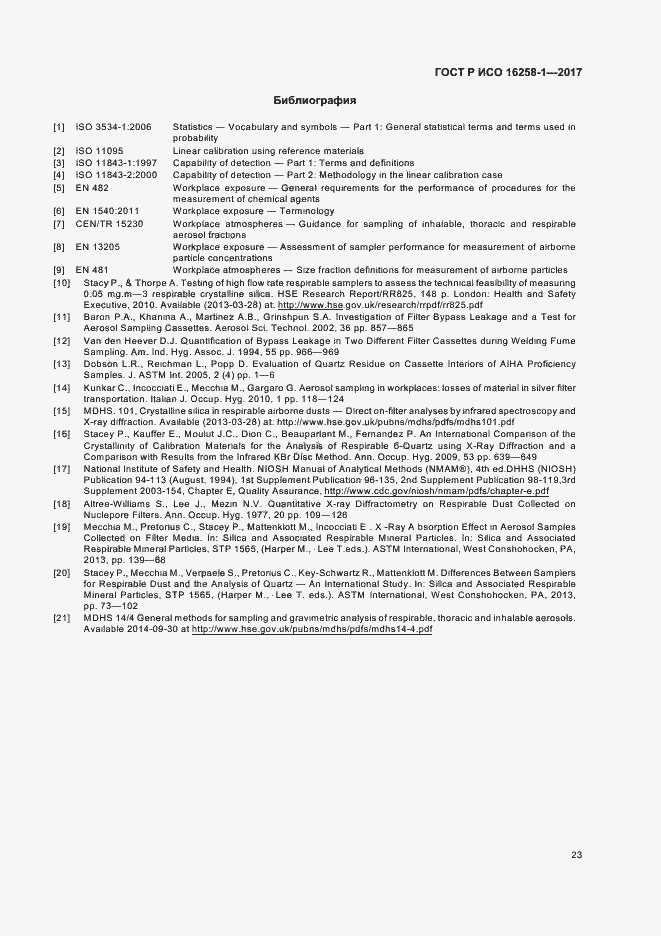

ГОСТ Р ИСО 16258-1-2017 Воздух рабочей зоны. Анализ вдыхаемого кристаллического кремния методом рентгеновской дифракции. Часть 1. Метод прямого измерения с применением фильтра
