Абразивно-экструзионная обработка

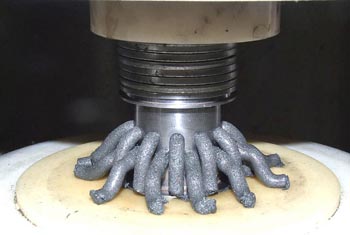

Основу смеси составляет синтетический полимер с уникальными реологическими характеристиками. Данное вещество по консистенции напоминает мягкую замазку или пластилин. Полимер удерживает абразивные зерна во взвешенном состоянии и обеспечивает их равномерное распределение по всему объему.

При прохождении через узкие каналы материал проявляет качества неньютоновской жидкости: сжимается под давлением и оказывает интенсивное воздействие на стенки заготовки. Трение частиц о металл плавно удаляет микроскопический слой материала. После выхода из зоны обработки полимер восстанавливает свою первоначальную форму и объем.

Вязкость смеси подбирают в зависимости от диаметра отверстий и требуемой скорости потока. Слишком густой состав может застрять в мелких пазах, а излишне жидкий не создаст нужного усилия для шлифовки.

Производители предлагают составы с разной степенью эластичности для решения конкретных инженерных задач. Паста сохраняет рабочие параметры в течение сотен циклов прокачки. В процессе эксплуатации оператор лишь следит за чистотой ее состава и отсутствием в ней крупной металлической стружки.

Процесс позволяет создавать идеально ровные скругления в местах пересечения внутренних каналов. При движении под давлением абразивная масса ускоряется в узких местах и оказывает максимальное воздействие на острые углы. Металл на ребрах стачивается быстрее, чем на плоских участках стенок. В результате получают плавные переходы с заданным радиусом скругления от 0.05 мм до 1.5 мм.

Этот эффект важен для деталей топливной аппаратуры и гидравлических распределителей. Отсутствие заусенцев и острых краев исключает риск возникновения кавитации и турбулентности в потоках жидкости.

Операция протекает одновременно во всех труднодоступных зонах за один рабочий цикл. Мастер задает количество ходов поршня и уровень давления для достижения нужного профиля кромки. Скругление происходит естественным образом за счет динамики движения вязкой среды. Точность радиуса контролируют при помощи оптических приборов или слепков из полимерных материалов.

Метод превосходит ручную слесарную обработку по качеству и повторяемости результата в 10 раз. Детали после такой доводки работают стабильно и не вызывают перепадов давления в системах.

Для наполнения основы используют зерна карбида кремния, оксида алюминия или синтетических алмазов. Выбор материала зависит от твердости обрабатываемого сплава и требуемой чистоты поверхности. Карбид кремния с острыми гранями подходит для быстрой обдирки и удаления крупных заусенцев на стальных деталях. Оксид алюминия выбирают для деликатной полировки и доводки изделий из мягких металлов.

Алмазные фракции незаменимы при работе с керамикой, титаном и сверхтвердыми инструментальными сталями. Размер зерна варьируется от 10 мкм для финиша до 500 мкм для черновой подготовки.

Насыщенность смеси абразивом составляет от 10% до 60% по объему. Высокая концентрация частиц ускоряет съем металла, но повышает температуру рабочей среды. Специалисты комбинируют зерна разной фракции для получения специфического микрорельефа.

В процессе работы абразив постепенно изнашивается и теряет режущие свойства. Многократно использованную пасту заменяют полностью или восстанавливают путем добавления свежих порций концентрата.

Эффективность процесса зависит от конструкции зажимных приспособлений. Специальная оснастка направляет поток абразивной массы строго в нужные каналы и отверстия детали. Ее изготавливают из износостойких сталей или полиуретана для защиты от разрушительного воздействия трения.

Фиксаторы герметично соединяют заготовку с рабочими цилиндрами установки и предотвращают утечку пасты под давлением. Инженеры проектируют оснастку таким образом, чтобы обеспечить равномерное распределение давления во всех полостях. Правильное позиционирование гарантирует одинаковое качество обработки на входе и выходе канала.

Для серийного производства создают многоместные кассеты: они позволяют обрабатывать до 50 мелких деталей одновременно. Сложные формы требуют использования сменных вставок и направляющих конусов. Износ оснастки контролируют при каждом техническом осмотре оборудования. Качественные фиксаторы сокращают время на установку и снятие заготовок.

Она значительно повышает пропускную способность каналов за счет устранения турбулентности. Поверхность внутри коллекторов и форсунок приобретает зеркальную гладкость и правильную аэродинамическую форму. Направленное движение пасты сглаживает все микроскопические ступеньки и неровности литья.

В результате поток топлива или воздуха движется с минимальным сопротивлением. Это повышает мощность двигателей и снижает расход горючего на 3% или 5%. Технологию активно применяют при производстве деталей для гоночных болидов и авиационных турбин.

Идеальная чистота стенок препятствует накоплению нагара и отложений в процессе эксплуатации. Гладкий металл лучше рассеивает тепло и снижает риск возникновения зон местного перегрева. После обработки производительность насосных систем возрастает благодаря отсутствию вихревых потоков. Контроль качества проводят путем замера расхода воздуха или жидкости через готовую деталь.

В процессе интенсивного трения вязкой пасты о металл выделяется значительное количество тепловой энергии. Температура рабочей среды может вырасти до +60℃ или +80℃ за несколько рабочих циклов.

Перегрев меняет вязкость полимера и снижает эффективность шлифовки. Для стабилизации процесса современные установки оснащают системами водяного или воздушного охлаждения цилиндров. Теплообменники поддерживают заданный термический режим с точностью до 2℃. Это гарантирует сохранение реологических свойств пасты и стабильность размеров обрабатываемой детали.

Оператор следит за показаниями датчиков и регулирует паузы между ходами поршней. Постоянная температура предотвращает тепловое расширение заготовки и оснастки. Данный нюанс крайне важен при работе с допусками в несколько микрон. Охлаждение также продлевает срок службы синтетического полимера и предотвращает его химическую деструкцию.

Обработка зон стыковки нескольких внутренних отверстий остается одной из самых сильных сторон данной технологии. В таких местах поток пасты меняет направление и создает зоны повышенной турбулентности. Абразивные частицы интенсивно воздействуют на острые внутренние гребни и заусенцы. В результате перекрестки каналов приобретают плавные очертания без участия ручного инструмента.

Метод полностью исключает риск поломки тонких перегородок между отверстиями. Данный фактор важен для изготовления гидравлических плит управления и сложных распределительных блоков.

Традиционные сверла и фрезы всегда оставляют задиры в местах выхода из металла. Абразивная экструзия вышлифовывает данные дефекты изнутри и гарантирует полную чистоту проходного сечения. Процесс протекает скрыто, поэтому контроль качества проводят при помощи эндоскопов. Результат отличается высокой надежностью: в систему не попадут частицы отделившегося металла.

Работа с тупиковыми каналами требует использования специальных схем циркуляции смеси. В таких случаях абразивную пасту подают через центральную трубку или полый волновод прямо ко дну полости. Поток разворачивается и выходит через зазор между стенкой и инструментом, что обеспечивает постоянное обновление абразива в зоне обработки и эффективный отвод шлама.

Метод позволяет добиться зеркального блеска на дне и стенках глухих пазов. Точность отделки донной части составляет 5–10 мкм в зависимости от зернистости состава. Без использования направляющих элементов паста в тупиковом канале может застаиваться. В таких зонах съем металла прекращается из-за отсутствия движения частиц.

Инженеры разрабатывают уникальную оснастку для каждого типа глухих полостей. Время цикла в таких случаях возрастает на 20% по сравнению с проходными отверстиями. Технология находит применение в производстве медицинских инструментов и деталей точной механики.

Уровень давления в цилиндрах определяет скорость процесса и производительность всей линии. При низких значениях, от 3 МПа до 5 МПа, выполняют деликатную полировку. Повышение давления до 12 МПа позволяет быстро удалять массивные заусенцы и выравнивать поверхность после литья. Высокое усилие заставляет пасту плотно прижиматься к стенкам заготовки и проникать в мельчайшие неровности. Но чрезмерное давление может привести к перегреву смеси и ускоренному износу оснастки, поэтому специалисты находят баланс между скоростью работы и сохранностью инструмента.

Автоматика станка поддерживает заданные параметры с высокой точностью на протяжении всего цикла. Это исключает риск деформации тонкостенных деталей. При работе с мягкими сплавами типа алюминия давление снижают для предотвращения глубокого внедрения абразива в металл. Стальные и титановые изделия требуют максимальных усилий для эффективного шлифования. Контроль параметров в реальном времени гарантирует стабильность результата.

Орбитальная обработка — сочетание экструзии пасты с дополнительным движением самой заготовки. Деталь совершает колебательные или вращательные движения относительно потока абразива, это создает сложную траекторию перемещения частиц по поверхности металла.

Такой подход позволяет более эффективно обрабатывать внешние стороны и сложные выступы. Метод незаменим для полировки лопаток турбин и зубчатых колес сложного профиля. Однородность отделки возрастает благодаря постоянному изменению угла контакта абразива с заготовкой.

Орбитальные установки имеют более сложную конструкцию и систему цифрового управления. Программное обеспечение синхронизирует подачу пасты и перемещение манипулятора. Специалисты получают возможность обрабатывать крупногабаритные объекты с высокой степенью автоматизации. Время цикла сокращается за счет интенсивного воздействия со всех сторон одновременно.

Жизненный цикл смеси определяется интенсивностью ее использования и типом обрабатываемого металла. В процессе работы зерна постепенно затупляются и теряют режущую способность. Состав также загрязняется мельчайшей металлической пылью, которая меняет его цвет и вязкость. Качество полировки начинает падать после определенного количества циклов прокачки.

Специалисты проводят регулярный анализ состава и замеряют скорость съема металла на контрольных образцах. Полную замену пасты производят при достижении критического уровня загрязнения или при падении производительности на 25%.

Для продления жизни состава применяют системы фильтрации и магнитные сепараторы. Они удаляют частицы стали и восстанавливают прозрачность полимерной основы. Добавление свежего концентрата абразива позволяет поддерживать рабочие свойства смеси в течение долгого времени. Правильное хранение в герметичной таре предотвращает высыхание полимера и попадание посторонней пыли.

Консистенцию основы подбирают исходя из размеров отверстий и сложности внутреннего рельефа. Для каналов малого диаметра до 1 мм используют жидкие составы с высокой текучестью. Они легко проникают в узкие щели и не создают избыточного сопротивления при прокачке.

Крупные полости и внешние поверхности требуют применения густых паст с высокой эластичностью. Такая среда лучше удерживает крупные зерна абразива и обеспечивает мощное давление на металл. Правильный подбор вязкости исключает риск закупорки каналов и поломки гидравлики.

Вязкие свойства полимера меняются при нагреве, и этот факт учитывают при настройке системы охлаждения. На производстве используют таблицы соответствия вязкости и типов обрабатываемых деталей. Специалист может смешивать разные основы для получения состава с уникальными характеристиками. Слишком жидкая паста может просачиваться через уплотнения оснастки. Слишком густая — вызовет перегрузку поршневой системы станка.

Достижение нужного класса чистоты происходит путем последовательной смены типов смеси. На начальном этапе используют составы с крупным зерном для удаления следов литья или фрезеровки, что позволяет быстро снизить Ra с 5.0 мкм до 1.0 мкм. Для финишной доводки применяют пасты с микропорошками алмаза или оксида алюминия. Конечный показатель шероховатости может достигать 0.05 мкм и ниже.

Поверхность приобретает зеркальный блеск и высокую отражающую способность без использования классических полировальных кругов, но время обработки для достижения зеркального финиша зависит от твердости сплава и площади поверхности. Оператор контролирует процесс по количеству циклов или времени работы установки. Каждый проход поршня снимает слой металла толщиной в доли микрона. Постепенное выравнивание исключает появление глубоких царапин и прижогов.
