Балка (двутавр) алюминиевая

Выбор габаритов балки начинают с анализа расчетных нагрузок на проектируемую конструкцию, потому что высота стенки и ширина полок определяют жесткость элемента. Основной параметр — высота профиля, которую обозначают в миллиметрах или сантиметрах. Чем выше вертикальная стенка, тем лучше двутавр сопротивляется прогибу под действием вертикальных сил.

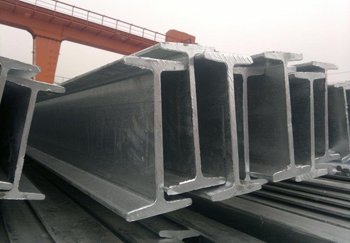

Толщина металла в разных частях профиля может отличаться, так как полки принимают на себя основные растягивающие и сжимающие напряжения. Для легких перегородок выбирают небольшие номера профилей — от 10 до 20, а для несущих перекрытий требуются массивные изделия с высотой стенки более 300 мм. Инженеры используют специальные таблицы ГОСТ, чтобы найти нужный момент сопротивления сечения.

При расчете габаритов обязательно учитывают длину пролета, так как слишком длинная балка может потерять устойчивость без дополнительных опор. Ширина полок влияет на сопротивление двутавра боковым нагрузкам и кручению. Если планируют крепить к балке другие элементы, выбирают профили с широкими полками для удобства расположения болтов или заклепок. Толщина стенки должна выдерживать касательные напряжения, чтобы металл не деформировался в местах опоры на колонны.

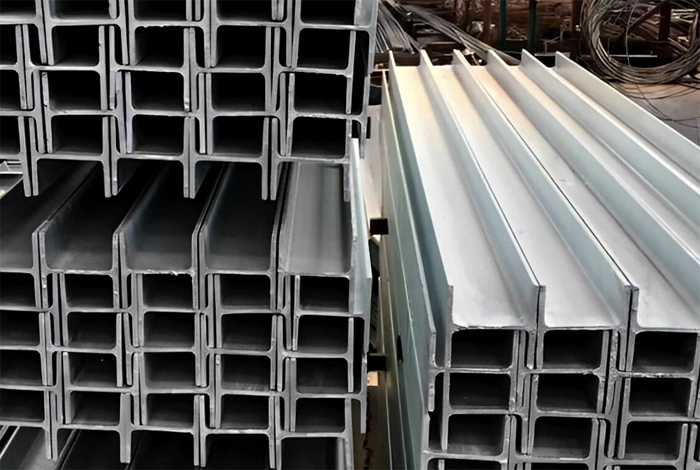

Широкополочные двутавры имеют увеличенную ширину горизонтальных граней, которая иногда почти совпадает с высотой самого профиля. Такая геометрия придает элементу высокую устойчивость относительно обеих осей симметрии, поэтому их часто применяют в качестве самостоятельных колонн. Полки большой ширины позволяют эффективно распределять давление от вышележащих перекрытий на фундамент здания.

Обычные, или узкополочные балки имеют стандартное соотношение сторон, где высота профиля значительно превышает ширину его граней. Эти изделия идеально работают на изгиб в одной плоскости, что делает их незаменимыми для создания межэтажных лаг и прогонов кровли. Широкие полки обеспечивают большую площадь контакта, когда нужно соединить несколько профилей в сложную пространственную ферму.

Узкие балки весят меньше при сопоставимой высоте стенки, так как объем металла в них распределен более рационально для восприятия вертикальной силы. Широкополочный алюминиевый профиль обладает повышенной жесткостью на кручение, потому что его масса удалена от центра тяжести сечения. Выбор конкретного типа зависит от направления основных векторов сил в узле металлоконструкции.

Сплав АД31 относится к группе авиалей, которые приобретают высокую прочность после проведения закалки и искусственного старения. Буква Т1 в маркировке подтверждает, что балка прошла полный цикл термической обработки на заводе. Предел прочности такого металла достигает 200 МПа, а предел текучести составляет около 150 МПа. Такие показатели позволяют алюминиевому двутавру выдерживать значительные статические нагрузки при очень малом собственном весе.

Профиль сохраняет свою упругость под давлением, так как кристаллическая решетка сплава упрочнена частицами магния и кремния. Подобный материал выбирают для строительства каркасов быстровозводимых зданий и павильонов.

Нужно учитывать, что модуль упругости алюминия в 3 раза ниже показателей стали, поэтому алюминиевая балка прогибается сильнее стального аналога. Для компенсации этой особенности инженеры увеличивают высоту сечения или используют профили с более толстыми полками. После завершения всех циклов упрочнения балка приобретает хорошую твердость поверхности и сопротивляемость износу.

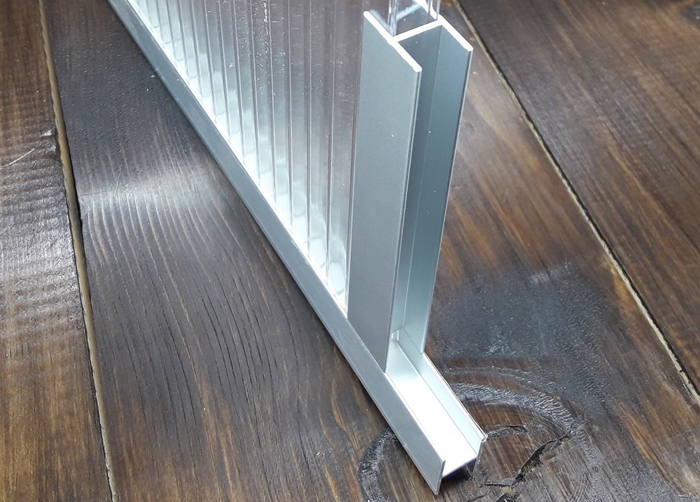

Для сборки алюминиевых конструкций используют болтовые соединения или аргонодуговую сварку в зависимости от требований к разборности узла.

Болтовой монтаж проводят при помощи стальных оцинкованных метизов, которые устанавливают через предварительно просверленные отверстия в полках. Чтобы избежать электрохимической коррозии, между сталью и алюминием обязательно помещают пластиковые шайбы или используют специальные герметики. Болты позволяют быстро собрать каркас на объекте без использования сложного оборудования и квалифицированных сварщиков. Подобные соединения легко поддаются визуальному осмотру и позволяют заменять отдельные элементы конструкции при ремонте.

Сварка методом TIG или MIG создает неразъемное монолитное соединение, которое обладает высокой герметичностью и жесткостью. При сварке важно зачищать кромки балок от оксидной пленки, так как она мешает качественному сплавлению металла. Присадочную проволоку подбирают в строгом соответствии с маркой сплава балки для сохранения прочности в зоне шва. Сварные швы на двутаврах обычно располагают в местах с минимальными напряжениями, чтобы избежать деформации профиля от нагрева.

Часто применяют комбинированный способ, когда основные узлы сваривают в цеху, а на месте проводят окончательную болтовую сборку.

Максимальное расстояние между опорами зависит от высоты двутавра и веса распределенной нагрузки на квадратный метр перекрытия. Для легких алюминиевых балок высотой 100 мм пролет обычно не превышает 3–4 м при условии отсутствия тяжелого оборудования сверху. Если нужно перекрыть расстояние в 6–8 м, используют балки высотой 200-300 мм с усиленными полками. Согласно действующим строительным нормам прогиб профиля не должен превышать 1/200 или 1/250 части длины пролета.

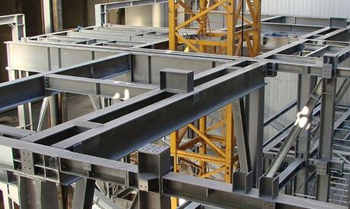

При увеличении длины пролета балка может потерять устойчивость, поэтому ее часто соединяют поперечными связями с соседними элементами. Эти связи предотвращают скручивание двутавра и позволяют распределить вес более равномерно по всей сетке каркаса. Для перекрытия очень больших расстояний, более 10 м, применяют сварные двутавры переменного сечения или фермы.

Алюминиевые профили подходят для создания легких подвесных путей и небольших козловых кранов грузоподъемностью до 2 т. Малый вес алюминиевой балки позволяет монтировать крановую систему на потолочные перекрытия, которые не рассчитаны на тяжелые стальные конструкции. Колеса грузовой тележки плавно перемещаются по нижним полкам двутавра, потому что экструдированный профиль имеет идеально ровную поверхность.

Металл не искрит при ударах и контакте с роликами, что крайне важно для работы на пожароопасных и химических складах. Анодированное покрытие защищает путь от коррозии и снижает шум при движении крана внутри цеха.

При проектировании кран-балки учитывают износ алюминиевых полок от постоянного трения стальных или полиуретановых роликов. Для увеличения срока службы используют специальные накладки на нижние грани профиля или выбирают балки из более твердых сплавов. Алюминиевые краны обладают низкой инерцией, поэтому оператору легче начинать и останавливать перемещение груза вручную.

Анодирование превращает поверхность алюминиевого двутавра в слой искусственного оксида, который обладает высокой химической инертностью. Этот слой имеет толщину от 15 до 25 мкм и плотно срастается с основой металла на молекулярном уровне. Анодированная балка успешно сопротивляется воздействию щелочных растворов, кислотных паров и морской соли.

Защитная пленка не имеет пор, поэтому агрессивные вещества не могут проникнуть вглубь структуры сплава. Такие профили часто выбирают для строительства каркасов на предприятиях пищевой и фармацевтической промышленности. Поверхность после анодирования приобретает высокую твердость, что защищает балку от глубоких царапин при монтажных работах.

Если защитный слой случайно повреждают, алюминий начинает быстро окисляться на воздухе и восстанавливает естественную пленку. Но в агрессивной среде природной защиты может быть недостаточно для предотвращения точечной коррозии.

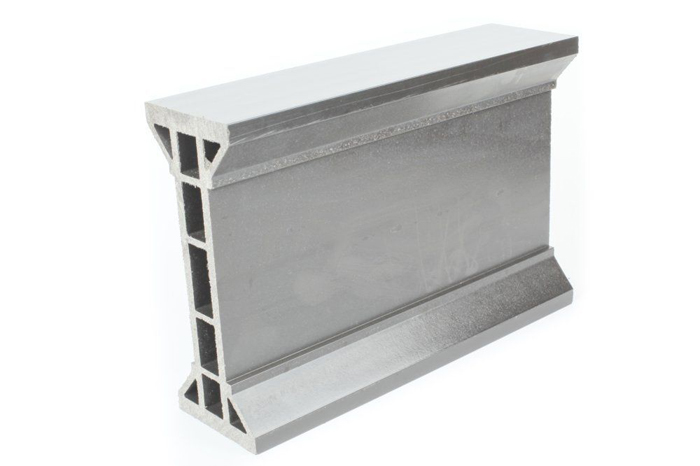

Двутавровая форма профиля относится к открытым сечениям, которые имеют низкую жесткость на кручение по сравнению с замкнутыми трубами. Когда на балку действует крутящий момент, ее полки начинают смещаться относительно друг друга, что может привести к деформации каркаса.

Для повышения сопротивляемости кручению инженеры устанавливают между полками дополнительные вертикальные ребра жесткости. Также можно соединять два двутавра в коробчатую конструкцию при помощи сварных пластин на ответственных участках. В обычных строительных каркасах крутящие нагрузки стараются минимизировать за счет правильного расположения точек крепления грузов.

Если балка работает в условиях сложного напряженного состояния, выбирают профили с более толстыми и широкими полками. Широкие грани создают больший рычаг сопротивления и удерживают стенку от искривления под нагрузкой. Алюминий обладает хорошей пластичностью, поэтому при небольших крутильных деформациях в металле не возникают микротрещины.

Алюминиевые сплавы демонстрируют великолепные прочностные качества в условиях экстремального холода — до -196℃. В отличие от углеродистой стали алюминий не переходит в хрупкое состояние при отрицательных температурах и сохраняет высокую ударную вязкость.

Это свойство позволяет использовать двутавры для строительства объектов в арктических широтах и в криогенной технике. Предел текучести и предел прочности материала даже немного возрастают при сильном охлаждении. Балки выдерживают расчетные нагрузки без риска внезапного разрушения при резких перепадах температуры воздуха.

Коэффициент теплового расширения алюминия выше, чем у стали, что нужно учитывать при проектировании длинных конструкций. При сильном морозе балка укорачивается, поэтому в узлах крепления обязательно предусматривают компенсационные зазоры. Если жестко закрепить концы длинного двутавра, в металле возникнут огромные внутренние напряжения, которые могут вырвать болты. Инженеры используют подвижные опоры для свободного перемещения элементов при изменении климатических условий.

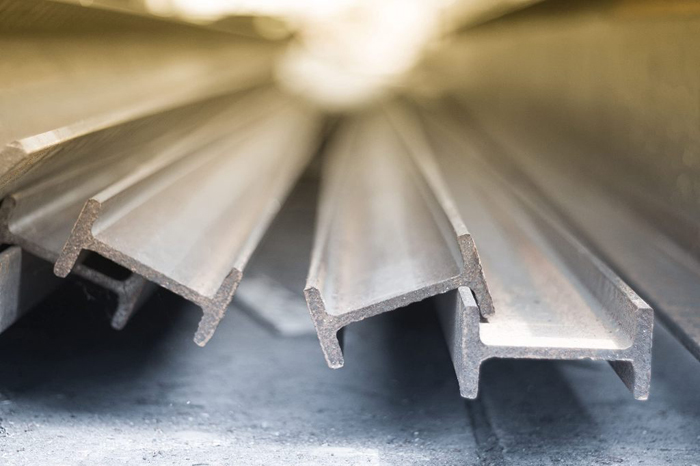

Радиусы скругления в местах перехода от стенки к полкам значительно снижают концентрацию внутренних напряжений в металле. Плавные переходы предотвращают появление микротрещин, которые могут возникнуть при циклическом нагружении конструкции или вибрации. Внутренние углы без скруглений — опасные зоны, где чаще всего начинается разрушение профиля под нагрузкой.

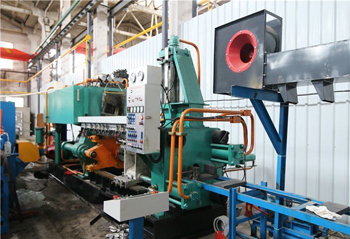

Скругления также улучшают текучесть металла во время экструзии, что позволяет получать профили с более однородной структурой. Геометрия этих зон строго регламентируется стандартами для каждого типоразмера балки.

Наличие радиусов упрощает процесс нанесения защитных покрытий: краски или анодного слоя. На острых углах лакокрасочные материалы держатся хуже и быстрее скалываются при механическом воздействии. Плавные формы облегчают очистку балок от пыли и технологических загрязнений в процессе эксплуатации здания. При стыковке балок через переходные уголки наличие радиусов учитывают для обеспечения плотного прилегания деталей.

Для предотвращения контактной коррозии в местах соединения алюминиевого двутавра со стальными деталями используют диэлектрические прокладки. Между поверхностями металлов помещают листы паронита, плотной резины или наносят слой битумного лака. Эти материалы блокируют прохождение электрического тока и препятствуют образованию гальванической пары при попадании влаги. Стальные болты обязательно комплектуют полимерными втулками и широкими нержавеющими шайбами.

Если конструкцию монтируют в условиях высокой влажности, все стальные элементы должны иметь качественное горячее цинкование. Цинк обладает меньшим потенциалом относительно алюминия, что снижает риск разрушения контактной зоны. Также эффективно применение нержавеющего крепежа, который менее агрессивен по отношению к легким сплавам.

После сборки узла места стыков часто покрывают защитной мастикой или краской для полной герметизации шва. Регулярный осмотр точек контакта позволяет вовремя обнаружить повреждение изоляции и устранить причину коррозии.
