Безотходная резка

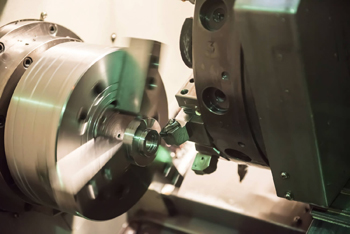

Метод обкатки клиновым роликом применяют для разделения цилиндрических заготовок, когда нужно исключить потерю дорогостоящего металла в виде стружки. Процесс выполняют на обычном токарном оборудовании, где пруток или трубу надежно фиксируют в кулачковом патроне.

Когда деталь начинает вращаться с заданной скоростью, к ее поверхности подводят специальный инструмент с клиновидным профилем. Ролик с силой вдавливают в материал, что приводит к постепенному образованию кольцевой канавки V-образной формы по всей окружности. Металл под давлением раздвигается в стороны, но не удаляется с поверхности, поэтому масса изделия остается неизменной. На финальной стадии на свободный конец заготовки оказывают поперечное давление, чтобы в месте концентрации напряжений произошел контролируемый надлом.

Технология подходит для работы с прутками среднего и высокого уровней твердости, которые имеют правильное круглое сечение. Трубный прокат тоже можно резать подобным способом, но при этом на краях стенок часто образуется фаска из-за деформации материала внутрь полости. Качество полученного торца требует последующей механической правки, потому что на поверхности излома всегда присутствует значительная шероховатость.

Холодная ломка позволяет разделять массивные металлические заготовки с диаметром сечения более 100 мм без образования отходов. Главный плюс этого способа в возможности работы с очень твердыми марками стали, такими как 45, 40Х или ШХ15.

Процесс происходит очень быстро под воздействием мощного пресса, который разрушает структуру металла в строго обозначенном месте. При этом объем заготовки сохраняется полностью, потому что в ходе операции не образуется стружка или мелкая металлическая пыль. Метод характеризуется высокой производительностью и низкой себестоимостью, так как оборудование потребляет умеренное количество энергии. Поверхность полученного излома имеет специфическую фактуру, которую инженеры учитывают при планировании дальнейших этапов обработки изделия.

Хотя в названии присутствует слово «холодная», заготовки предварительно нагревают до температуры +300℃ для снижения сопротивления материала. Эту процедуру проводят в специальных устройствах, которые называют холодноломами, чтобы подготовить сталь к мгновенному разрушению под ударом бойка. Когда металл достигает нужного состояния, пресс оказывает точечное давление на предварительно нанесенную разметку. Такой подход гарантирует получение заготовок для последующей ковки или штамповки с минимальными затратами времени.

Технологию разделения кручением выбирают для получения заготовок из стальных прутков, когда необходимо добиться максимально ровного среза без сколов. Этот способ превосходит обычную рубку на ножницах, потому что он полностью исключает деформацию краев и появление глубоких трещин на торцах.

В процессе один край металлического стержня жестко фиксируют в зажимном устройстве, а другой начинают вращать вокруг продольной оси. В результате возникают критические касательные напряжения, которые приводят к чистому разделению материала в нужной точке. Вес заготовки при этом не меняется, так как в зоне разрыва не происходит выделение опилок или других мелких частиц.

Этот вид обработки реализуют на специальных холодновысадочных станках, которые обеспечивают высокую скорость выполнения операций. Метод кручения идеально подходит для автоматизированных линий, где требуется подача большого количества одинаковых элементов для финишной сборки.

Когда выбирают параметры вращения, обязательно учитывают пластичность конкретного сплава и его предел прочности. Такой способ раскроя значительно сокращает время на последующую доводку деталей, так как поверхность торца получается более гладкой.

Вибрационные ножницы применяют для безотходного раскроя листового проката по сложным криволинейным траекториям. Главное отличие этого инструмента — совершение частых возвратно-поступательных движений верхнего ножа с малой амплитудой.

Когда лезвие внедряется в металл, в структуре листа возникают микроскопические трещины, по которым происходит быстрое разделение. Материал при этом не превращается в стружку, что позволяет полностью использовать всю площадь заготовки для получения полезных деталей. Скорость резания регулируют в зависимости от толщины и твердости стали, чтобы избежать заминания краев или преждевременного износа режущей кромки.

Этот вид оборудования востребован, когда требуется вырезать фигурные элементы с внутренними радиусами или сложными контурами. Настройка упорных механизмов помогает поддерживать высокую точность линий на протяжении всего цикла производства. Если металл обладает высокой пластичностью, нож проникает в него на большую глубину до момента начала растрескивания. Такой способ резки не создает температурной нагрузки на сплав, поэтому физические свойства материала остаются неизменными.

Безотходное разделение металла на ножницах основано на принципе скалывания, при котором режущие кромки внедряются в материал с двух сторон. В отличие от пилы, которая удаляет слой металла в виде мелкой фракции, ножи просто раздвигают волокна стали до появления глубоких трещин. Когда давление верхнего лезвия достигает определенного предела, лист разделяется по всей толщине без потери его массы.

Процесс протекает мгновенно, поэтому края заготовки не успевают нагреться или изменить свою структуру. Ширина шва в этом случае равна нулю, что позволяет рассчитывать размеры будущих деталей без поправок на ширину пропила. Качество полученного среза напрямую зависит от величины зазора между ножами и остроты их заточки. Если зазор настроен правильно, металл разделяется чисто и без образования выраженных заусенцев на нижней кромке.

Применение гидравлических или пневматических прижимов исключает смещение листа во время работы, что повышает точность геометрических параметров. Этот метод используют на штамповочных участках для подготовки полос или карточек перед их дальнейшей вытяжкой. Отсутствие отходов делает технологию базовой для массового производства простых плоских изделий из черной или оцинкованной стали.

Выбор станка зависит от формы поперечного сечения заготовки и требуемого объема выпускаемой продукции. Для круглых прутков и труб идеально подходят токарные агрегаты с приспособлениями для клиновой обкатки или машины для резки кручением. Когда нужно обработать листовой прокат, выбирают гильотинные ножницы с параллельными или наклонными ножами. Если техническое задание требует выполнения фигурных резов, используют вибрационные станки, которые могут двигаться по любому заданному шаблону.

Мощность привода должна соответствовать пределу прочности металла, чтобы механизм мог создать необходимое усилие для скалывания или надлома. Важное значение имеет тип подачи материала, который может быть ручным или полностью автоматизированным.

На крупных предприятиях предпочитают устанавливать многопозиционные холодновысадочные автоматы, которые выполняют сразу несколько операций без участия человека. Для работы с толстостенными плитами или массивными слитками требуются мощные кривошипные прессы с большой силой удара. Состояние оснастки и штампов регулярно проверяют, так как от качества заточки лезвий зависит чистота поверхности излома.

Хрупкие материалы хорошо поддаются безотходному разделению методами холодной ломки или клиновой обкатки, так как склонны к быстрому образованию трещин. Когда боек пресса оказывает давление на такой металл, разрушение происходит мгновенно при достижении критического напряжения. Это позволяет получать детали с ровным фронтом излома, который почти не имеет следов пластической деформации.

Для повышения контроля над процессом на заготовку предварительно наносят неглубокий надрез, который служит концентратором будущих напряжений. Такой подход гарантирует, что разлом пройдет точно по намеченной линии без отклонений в сторону.

При работе с чугуном или высокоуглеродистыми сталями важно избегать избыточных ударных нагрузок, которые могут вызвать появление случайных трещин. Метод кручения для таких материалов используют с осторожностью, потому что хрупкий сплав может разрушиться непредсказуемо. Если требуется разделить тонкостенные элементы из подобных материалов, применяют способы с минимальным механическим воздействием. Безотходная технология в этом случае дает возможность сохранить ценные компоненты сплава, которые при обычном пилении превратились бы в пыль.

Необходимость финишной обработки возникает тогда, когда поверхность излома или среза имеет слишком высокую шероховатость для последующей сборки. После клиновой обкатки или холодной ломки торец заготовки часто получается не перпендикулярным к основной оси детали.

Чтобы исправить этот дефект, металл отправляют на токарную или фрезерную обработку, где снимают лишний слой материала. Это позволяет добиться идеальной чистоты поверхности и точного соответствия размеров изделия проектным данным чертежа. Если на кромках труб после роликовой резки образовалась фаска, ее удаляют специальным зенкером для восстановления исходного проходного сечения.

Дополнительная доводка требуется и в тех случаях, когда деталь должна плотно прилегать к другим элементам в составе сложного механизма. Присутствие заусенцев или наплывов на месте рубки может помешать качественной сварке или точной установке в посадочное место. Шлифовка торцов помогает убрать микротрещины, которые при высоких нагрузках могут стать очагами разрушения всей конструкции. Если заготовка предназначена для декоративных целей, зеркальную гладкость края обеспечивают полировкой.

Температурный режим играет решающую роль в изменении физического состояния стали перед ее разделением на части. Предварительный нагрев до +250-300℃ переводит металл в состояние, при котором снижается его внутреннее сопротивление деформации. Это позволяет использовать менее мощные прессы для разрушения толстых прутков или слитков без риска повреждения станины оборудования.

Нагрев способствует более равномерному распределению напряжений, что делает линию излома более предсказуемой и ровной. Если пренебречь этой процедурой, холодный металл может разрушиться хаотично с образованием острых осколков и глубоких раковин.

Когда заготовка достигает нужной температуры, процесс ее разделения требует значительно меньших энергетических затрат. Это повышает ресурс работы штампов и бойков, так как нагрузка на инструменты снижается в несколько раз. После завершения операции металл остывает естественным путем, не теряя своих основных эксплуатационных характеристик и твердости.

Важно строго контролировать верхний предел температуры, чтобы не допустить начала фазовых превращений в структуре сплава. Современные холодноломы оснащают датчиками, которые следят за равномерностью прогрева всей массы заготовки перед подачей под пресс.

Применение роликовой обкатки для труб позволяет существенно сократить производственные издержки за счет отсутствия потерь металла. В отличие от абразивных дисков или пил ролик не вырезает часть стенки трубы, а просто разделяет ее путем вдавливания материала. Это важно при работе с дорогостоящими нержавеющими или медными трубками малого диаметра.

Процесс происходит очень быстро и не требует подачи охлаждающей жидкости, что упрощает обслуживание рабочего места. Весь объем трубы полностью распределяется между готовыми деталями, что повышает коэффициент использования металла до 100%.

Технология обеспечивает чистоту внутреннего пространства трубы, так как внутрь полости не попадает стружка или пыль. Это исключает необходимость длительной промывки и очистки заготовок перед их использованием в гидравлических или топливных системах. Полученная при обкатке естественная фаска на краях часто служит преимуществом для последующей развальцовки или соединения фитингами.

Безотходный способ позволяет производить нарезку труб прямо на объекте при использовании компактных ручных или переносных станков.

Главный экономический эффект заключается в полном исключении затрат на закупку избыточного объема металла, который обычно уходит в отходы. При крупносерийном производстве экономия сырья достигает нескольких тонн в месяц, что существенно снижает себестоимость каждой единицы товара.

Отсутствие стружки избавляет предприятие от необходимости организовывать сбор, хранение и переработку металлических опилок. Это сокращает логистические расходы и уменьшает штат персонала, который занят обслуживанием систем удаления отходов. Безотходные методы потребляют меньше электроэнергии по сравнению с высокотемпературной лазерной или плазменной резкой.

Дополнительная выгода формируется за счет высокой скорости выполнения операций и долговечности механического инструмента. Режущие ножи и ролики требуют редкой заточки и служат гораздо дольше, чем дорогие расходные элементы оптических систем. Простота оборудования позволяет быстро перенастраивать линии на выпуск новых видов продукции без привлечения высококвалифицированных программистов. А снижение времени на финишную очистку деталей от грата и окалины ускоряет оборачиваемость капитала.
