Чушка / Слиток алюминиевый

Первичный алюминий извлекают непосредственно из руды бокситов через стадию получения глинозема и последующий электролиз в расплаве солей. Такой металл обладает максимальной чистотой и содержит минимальное количество нежелательных примесей в своей структуре. Его маркируют буквами А и цифрами, которые указывают на процент чистого вещества в общей массе заготовки.

Первичные слитки выбирают для ответственных производств в электротехнике или при создании сплавов со строго заданными физическими параметрами. Высокая однородность состава гарантирует стабильность характеристик металла при дальнейшей переработке в лист или профиль.

Вторичный алюминий получают путем переплавки лома, отходов производства и отслуживших свой срок изделий. Технологический процесс включает тщательную сортировку сырья и очистку расплава от остатков других металлов, красок или пластика. Стоимость таких чушек значительно ниже первичных аналогов из-за меньших энергозатрат на производство. Вторичные сплавы отлично подходят для изготовления деталей методом литья под давлением в машиностроении.

Вес алюминиевых слитков зависит от их назначения и возможностей литейного оборудования на конкретном заводе. Небольшие чушки массой 5-20 кг пользуются спросом на предприятиях с ручной загрузкой печей. Подобные заготовки имеют компактные габариты и форму трапеции, что облегчает их захват и перемещение внутри цеха. Малый вес позволяет точно дозировать количество металла при приготовлении сложных многокомпонентных сплавов.

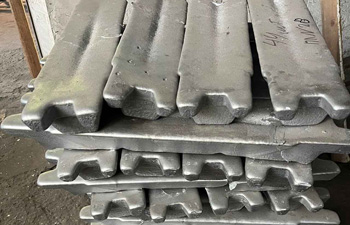

Для крупных металлургических комбинатов выпускают массивные слитки весом 500 кг, 1 т или более. Такие блоки называют Т-образными слитками из-за их специфического сечения, которое удобно для работы автоматических подъемных механизмов. Тяжелые заготовки применяют на мощных прокатных станах для изготовления длинных полос, листов или массивных плит. Использование крупногабаритных слитков сокращает количество технологических пауз и повышает общую производительность линии.

Информация о точном весе каждой партии обязательно присутствует в отгрузочных документах и сертификатах завода.

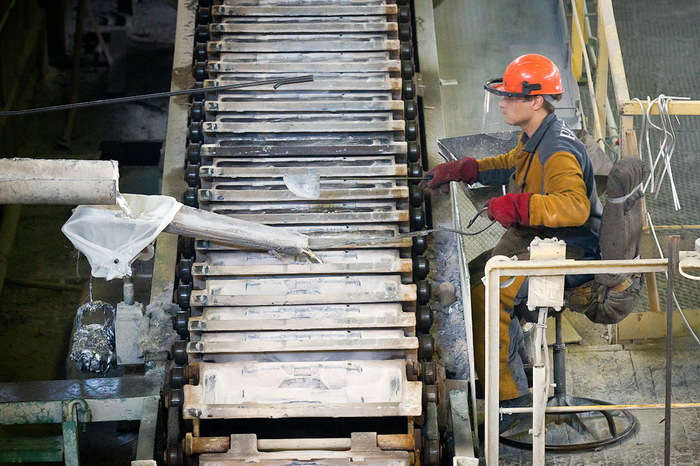

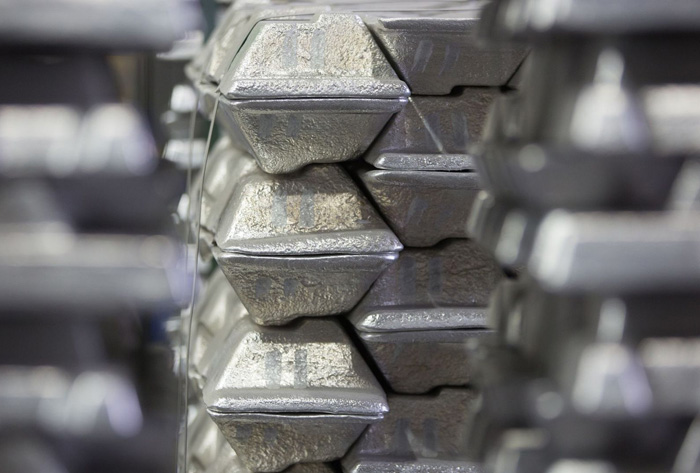

Трапециевидное сечение алюминиевой чушки обусловлено технологическими требованиями процесса литья в металлические формы — кокили. Наклонные боковые грани позволяют легко извлекать застывший металл из формы без риска повреждения поверхности заготовки. При остывании алюминий немного уменьшается в объеме, а конусная форма стенок исключает заклинивание слитка внутри литейной ячейки.

Такая геометрия способствует и равномерному распределению тепла при кристаллизации структуры металла. На верхних гранях чушек часто предусматривают специальные выступы или «ушки», которые служат для надежной фиксации заготовок при их укладке в штабели.

Форма трапеции обеспечивает высокую устойчивость пачек при хранении и транспортировке на дальние расстояния. Слитки плотно прилегают друг к другу, что минимизирует смещение груза внутри кузова автомобиля или вагона. Конфигурация упрощает работу вилочных погрузчиков, так как между рядами чушек остаются технологические зазоры для ввода лап механизма. Трапециевидные заготовки занимают меньше полезного объема склада по сравнению с изделиями сложной формы.

Для производства изделий, контактирующих с едой, выбирают слитки с жестким контролем содержания тяжелых металлов и токсичных элементов. Стандарты строго ограничивают долю свинца, мышьяка, цинка и бериллия в составе сплава, так как эти вещества могут мигрировать в продукты питания.

Чистота алюминия в таких заготовках должна составлять не менее 99.5%, что соответствует маркам А5 или АД1. Присутствие железа и кремния допускается лишь в минимальных количествах для сохранения высокой коррозионной стойкости материала. Каждая партия металла для пищевой индустрии проходит обязательную проверку в аккредитованных лабораториях.

Отсутствие вредных добавок гарантирует безопасность здоровья потребителей и сохранение вкусовых качеств продукции. На поверхности слитков не должно быть следов масла или продуктов горения, которые могут испортить химический состав расплава. В документах на такие чушки обязательно указывают соответствие санитарно-эпидемиологическим нормам.

Буквенно-цифровые обозначения на алюминиевых слитках описывают степень чистоты металла согласно государственным стандартам. Буква А указывает на алюминий, а следующие за ней цифры показывают содержание чистого вещества после запятой. Например, в марке А7 доля алюминия составляет не менее 99.7%, а марка А5 содержит минимум 99.5% основного элемента.

Чем выше число в маркировке, тем меньше посторонних примесей присутствует в структуре заготовки. Подобная классификация помогает инженерам точно подбирать сырье для конкретных технических задач. Для высокоточных приборов и электротехники заказывают слитки с индексом А85 или А99.

Иногда к основному коду добавляют дополнительные индексы, которые указывают на способ литья или особенности химического анализа. Информация о марке сплава позволяет технологам правильно рассчитать время плавки и количество легирующих добавок. Несоответствие марки может привести к изменению механических свойств готовых деталей или нарушению электропроводности кабелей.

Длительное хранение алюминиевых слитков в условиях высокой влажности может вызвать появление «белой ржавчины» на поверхности металла. Это явление представляет собой рыхлый порошкообразный налет оксидов и гидроксидов алюминия, который образуется при контакте с конденсатом.

Хотя такая коррозия не разрушает структуру толстого слитка, она может значительно увеличить количество шлака при последующей плавке. Влага, попавшая в микротрещины на поверхности чушки, становится причиной опасных выбросов расплавленного металла в печи. Поэтому перед загрузкой в тигель заготовки обязательно проходят стадию предварительной сушки и подогрева.

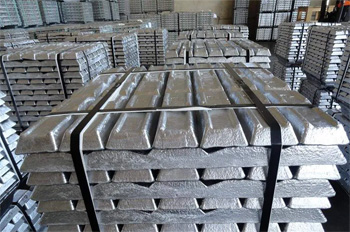

Склады для хранения алюминия должны иметь эффективную систему вентиляции и постоянный температурный режим. Резкие перепады тепла провоцируют выпадение росы на холодных штабелях, что быстро портит товарный вид продукции. Чушки укладывают на сухие деревянные поддоны для исключения прямого контакта с бетонным полом или землей.

Температура плавления чистого алюминия составляет около +660℃, но для качественного литья расплав нагревают до более высоких значений. Обычно рабочая температура в печи находится в диапазоне от +700℃ до +750℃ в зависимости от сложности формы.

Перегрев необходим для обеспечения хорошей текучести металла и качественного заполнения всех тонких каналов литейной оснастки. Если температура будет слишком низкой, на деталях могут появиться дефекты в виде недоливов или холодных спаев.

Для каждого алюминиевого сплава существует своя точка плавления, которая зависит от содержания меди, кремния или магния. Добавление кремния значительно снижает температуру процесса и улучшает литейные свойства материала.

Во время нагрева важно строго контролировать температурный режим, так как избыточный жар приводит к интенсивному насыщению металла водородом. Газовые включения делают структуру заготовки пористой и существенно снижают её прочность. Для измерения температуры расплава используют погружные термопары или современные бесконтактные пирометры. Перед заливкой в формы металл выдерживают в печи для удаления неметаллических примесей и всплытия шлака на поверхность.

Кремний — важнейший легирующий элемент, который превращает алюминий в высокотехнологичный литейный сплав: силумин. Добавление кремния в количестве 4-13% значительно уменьшает усадку металла при застывании в формах. Это свойство позволяет изготавливать детали сложной конфигурации с высокой точностью размеров без риска появления трещин.

Силумины обладают великолепной жидкотекучестью, что важно для производства тонкостенных корпусов двигателей и приборов. Кремний также повышает твердость и износостойкость алюминиевой основы, делая её пригодной для работы в механизмах трения.

Чушки из силумина маркируют буквами АК с указанием процентного содержания добавок в составе. Сплавы этой группы хорошо сопротивляются коррозии во влажной среде и обладают хорошей свариваемостью. Но большое количество кремния делает материал более хрупким по сравнению с чистым алюминием или дюралью. Поэтому детали из силумина редко используют в узлах, подверженных сильным ударным нагрузкам.

Специальные флюсы применяют во время плавки алюминия для очистки расплава от неметаллических включений и защиты металла от окисления. При нагреве на поверхности ванны быстро образуется пленка оксида, которая препятствует выходу газов и захватывает частицы грязи. Флюсовые составы на основе солей хлора и фтора растворяют эти оксиды и способствуют всплытию всех примесей в виде легкого шлака.

Подобная обработка значительно повышает чистоту металла и улучшает его механические характеристики после застывания. Также использование флюсов снижает потери алюминия на угар, так как защитный слой соли блокирует доступ кислорода к расплаву.

Для удаления растворенного водорода применяют дегазирующие флюсы, которые выделяют пузырьки инертного газа при контакте с горячим металлом. Эта процедура полностью исключает появление газовой пористости в отливках и гарантирует высокую плотность структуры. Флюсы вводят в печь на разных этапах процесса: от начала загрузки чушек до финишной отделки расплава перед заливкой. Расход реагентов составляет всего несколько процентов от массы металла, но их влияние на качество продукта огромно.

Проверка химического состава алюминиевых чушек проводится на заводе при помощи современных оптико-эмиссионных спектрометров. Во время каждой плавки из печи отбирают контрольные пробы металла, которые мгновенно охлаждают и отправляют в лабораторию.

Прибор анализирует спектр излучения искрового разряда и выдает точное процентное содержание всех легирующих элементов и примесей. Такая технология позволяет контролировать состав в режиме реального времени и вовремя вносить корректировки в процесс легирования. Результаты анализов заносятся в базу данных и служат основой для выдачи сертификата качества на конкретную партию товара.

Дополнительно в лаборатории проверяют металл на наличие газовых включений и неметаллических примесей методом вакуумной пробы. Поверхность готовых слитков осматривают визуально на отсутствие глубоких раковин, трещин и следов пережога. Каждой партии присваивают уникальный номер плавки, который дублируют на клейме каждой чушки или на упаковке.

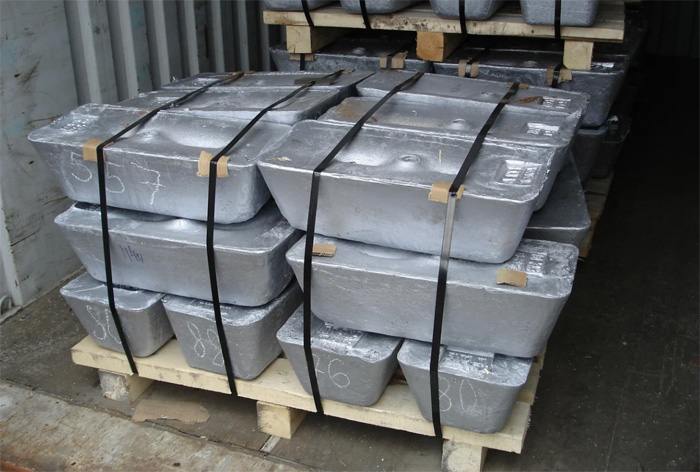

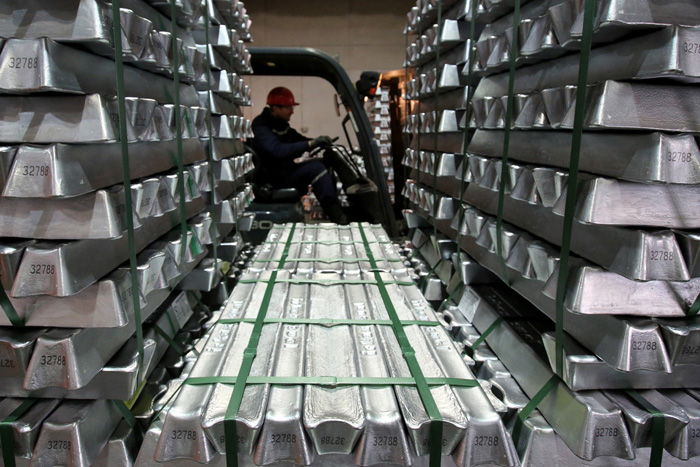

Упаковка алюминиевых слитков в плотные штабели на поддонах значительно упрощает процессы погрузки, разгрузки и складского учета продукции. Чушки укладывают рядами в шахматном порядке для обеспечения максимальной устойчивости всей пачки во время движения транспорта. Пакет надежно стягивают стальными или полимерными лентами, которые предотвращают рассыпание заготовок при резких маневрах автомобиля.

Один штабель обычно весит от 500 до 1000 кг, что соответствует стандартной грузоподъемности складских вилочных погрузчиков. Подобный формат поставки позволяет эффективно использовать высоту склада за счет возможности установки пачек друг на друга в несколько ярусов.

Использование штабелей сокращает время на приемку товара, так как кладовщику достаточно пересчитать количество целых упаковок. На каждый пакет прикрепляют ярлык с указанием марки сплава, веса брутто и нетто, а также номера партии. Упаковка из термоусадочной пленки предотвращает попадание влаги и пыли на металл при кратковременном хранении под навесом.

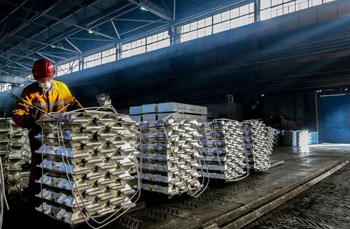

Процесс получения вторичных алюминиевых чушек начинается с глубокой автоматизированной сортировки металлического лома по химическому составу. Специальные датчики отделяют чистый алюминий от сплавов с медью, цинком или магнием для обеспечения чистоты будущей плавки.

После измельчения и очистки от неметаллических примесей сырье загружают в роторные или отражательные печи большой мощности. Во время плавления в металл добавляют рафинирующие реагенты, которые связывают вредные примеси и выводят их в слой шлака. После завершения очистки расплав проходит стадию фильтрации через керамические фильтры для удаления мельчайших твердых включений. Готовый металл разливают по формам на конвейерных литейных машинах, где происходит быстрое охлаждение слитков водой.

Вторичные чушки обладают практически такими же физическими свойствами, как и первичный алюминий, при этом они дешевле. Переработка лома экономит до 95% энергии по сравнению с добычей металла из бокситов, что делает этот процесс крайне выгодным и экологичным. Современные заводы рециклинга позволяют бесконечное количество раз возвращать алюминий в производственный цикл без деградации его характеристик.
