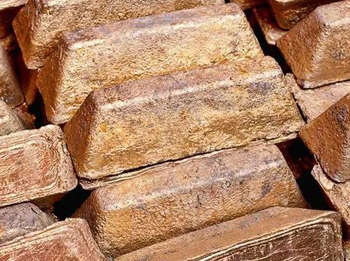

Чушка / Слиток бронзовый

Оловянные бронзы в слитках обладают минимальным коэффициентом линейной усадки, который составляет менее 1%. Это свойство позволяет получать отливки с очень точными размерами и сложным рельефом поверхности без риска появления внутренних трещин. Олово способствует заполнению самых мелких деталей литейной формы, поэтому такие чушки выбирают для производства художественного литья и прецизионных втулок.

В процессе плавления расплав сохраняет высокую жидкотекучесть даже при умеренном нагреве. Оловянные сплавы обеспечивают отличные антифрикционные качества готовых изделий, которые работают в паре со стальными валами.

Алюминиевые бронзы в чушках имеют иную специфику и требуют более высокой температуры расплава в печи. Коэффициент усадки у них выше и достигает 2%, что необходимо учитывать при проектировании литейной оснастки. Добавление алюминия и железа значительно повышает механическую прочность и твердость металла. Такие слитки служат сырьем для изготовления деталей, которые подвергаются сильному абразивному износу и воздействию морской воды.

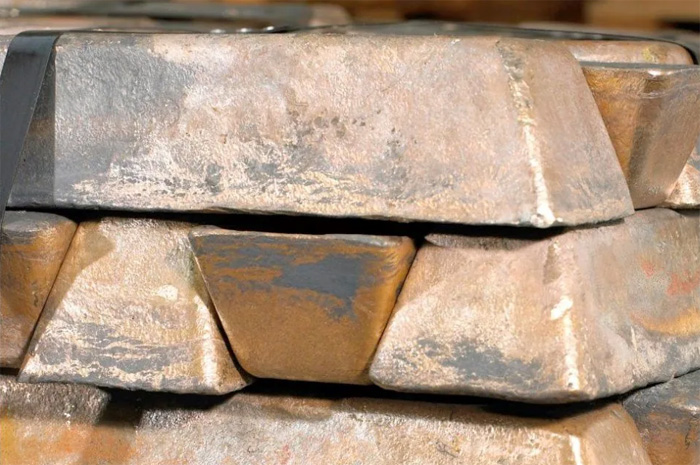

Трапециевидное сечение бронзовой чушки обусловлено необходимостью быстрого и безопасного извлечения застывшего металла из многоразовых изложниц. Наклонные боковые грани предотвращают заклинивание блока внутри формы при его термическом сжатии во время остывания. Подобная геометрия позволяет заготовке свободно выпадать из перевернутой формы под действием собственного веса без применения выталкивателей.

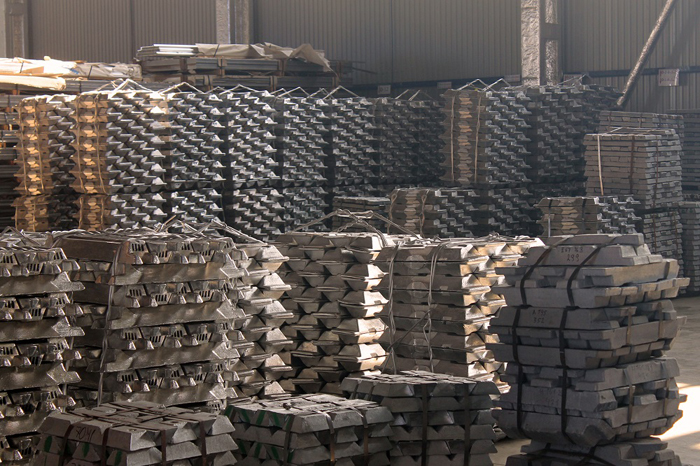

Слитки имеют большую площадь основания, что гарантирует их устойчивость при укладке в высокие штабели на складе предприятия. Форма сечения также способствует равномерной кристаллизации структуры металла от периферии к центру заготовки.

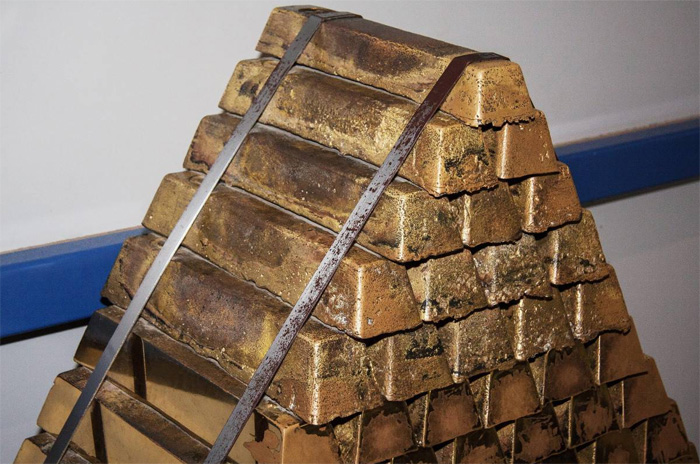

Пирамидальный вид упрощает загрузку слитков при помощи складской техники. Между рядами продукции остаются технологические зазоры, которые обеспечивают свободный проход воздуха для естественного охлаждения пачек. Компактные габариты трапециевидных чушек весом до 25 кг позволяют персоналу проводить ручную загрузку плавильных печей без использования тяжелых кранов.

Добавление фосфора в бронзовые чушки марок БрОФ выполняет роль мощного раскислителя, который удаляет излишки кислорода из расплава. Фосфор связывает оксиды меди и выводит их на поверхность ванны в виде легкоудаляемого шлака.

Очистка значительно повышает плотность металла и исключает появление микроскопических пор в готовых отливках. Даже небольшая концентрация этого элемента в пределах 0.5% увеличивает жидкотекучесть расплава, что упрощает литье тонкостенных корпусов и решеток. Слитки с фосфором обеспечивают получение мелкозернистой структуры, которая обладает повышенным сопротивлением усталостному разрушению.

Присутствие фосфора улучшает антифрикционные свойства бронзы и повышает её твердость. В процессе работы узла трения фосфористые включения создают на поверхности вала защитный слой, который предотвращает задиры. Но избыток этого компонента может привести к росту хрупкости металла, поэтому его содержание строго регламентируют стандарты ГОСТ. Технологи контролируют время выдержки расплава в печи для предотвращения выгорания полезных добавок.

Первичные бронзовые чушки изготавливают из чистых металлов, которые получают непосредственно из рудного сырья методом электролиза или пирометаллургии. Такой материал отличается минимальным уровнем нежелательных примесей и высокой однородностью химического состава по всей массе партии. Чистые слитки выбирают для производства высокотехнологичных приборов и электротехники, где важна стабильная проводимость и пластичность.

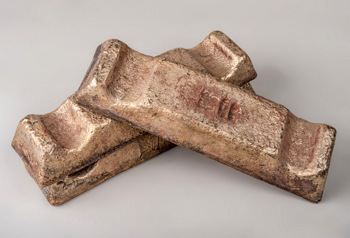

Цена первичного металла выше, так как его получение требует огромных затрат электроэнергии и многоступенчатой очистки. Маркировка таких изделий содержит информацию о номере плавки и подтверждает соответствие строгим государственным стандартам.

Вторичные слитки производят путем переработки бронзового лома, стружки и отслуживших деталей машин. Процесс включает тщательную сортировку отходов и их рафинирование в плавильных печах с использованием специальных флюсов. Вторичные сплавы имеют более низкую себестоимость, что позволяет оптимизировать бюджеты на массовое производство деталей в машиностроении.

Качество такого металла контролируют при помощи спектрального анализа, чтобы содержание легирующих элементов соответствовало заданной марке. Современные технологии позволяют достигать высоких физических характеристик даже при использовании переработанного сырья. Вторичные чушки подходят для изготовления массивных втулок, плит и корпусов общего назначения.

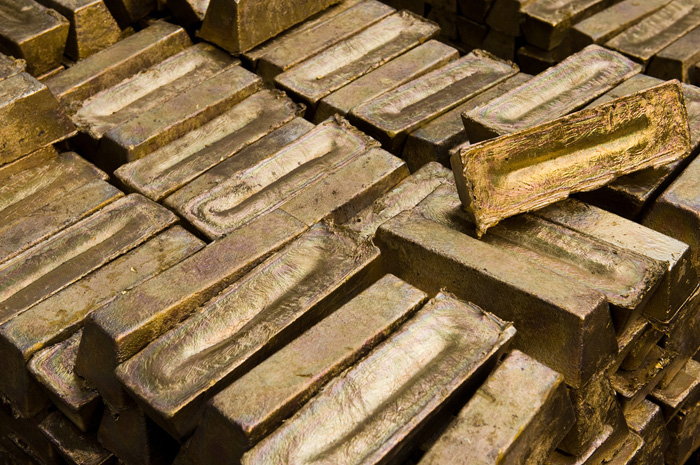

Наличие небольшого углубления в центральной части верхней грани бронзового слитка свидетельствует о правильном процессе кристаллизации металла. Это явление называют усадочной раковиной, оно возникает из-за уменьшения объема расплава при переходе из жидкого состояния в твердое.

Раковина служит индикатором отсутствия скрытых пустот в глубине заготовки, так как все газы и рыхлоты вытесняются к зеркалу расплава. Глубина и форма вмятины позволяют опытному литейщику оценить плотность внутренней структуры чушки без использования приборов. В качественных слитках раковина должна быть открытой и не имеющей трещин, которые уходят глубоко в массив металла.

Для ответственных деталей центральную часть слитка с усадочными дефектами иногда отрезают и отправляют на переплавку. В массивных промышленных блоках весом более 100 кг усадка может занимать до 10% объема, поэтому инженеры закладывают соответствующие припуски.

Поверхность внутри раковины может иметь темный налет окислов, который не влияет на качество основной массы сплава. Если усадочное углубление отсутствует, существует риск обнаружения пористости в центре заготовки при её последующей расточке.

Масса отдельного бронзового слитка напрямую определяет время его нагрева до температуры плавления и общую производительность литейного участка. Мелкие чушки, весом от 5 до 12 кг, имеют большую суммарную площадь поверхности на единицу объема по сравнению с крупными блоками. Эта особенность ускоряет поглощение тепловой энергии от пламени или индуктора, что позволяет быстрее получить первую порцию расплава.

Небольшие заготовки удобно добавлять в тигель в процессе плавки для точной корректировки уровня жидкого металла. Ручная загрузка легких слитков снижает риск механического повреждения футеровки печи при падении тяжелых предметов.

Массивные чушки, весом 500 кг и более, требуют использования мощных кранов и специальных загрузочных машин. Плавление таких блоков занимает больше времени, но позволяет получать большие объемы однородного сплава за один цикл. Тяжелые слитки выбирают для крупных металлургических комбинатов, где работают печи емкостью в несколько тонн.

Введение цинка в состав бронзовых чушек типа БрОЦС позволяет значительно снизить стоимость сплава за счет замещения части дорогостоящего олова. Он выступает как эффективная легирующая добавка, которая улучшает литейные свойства металла и увеличивает его жидкотекучесть.

Сплавы с цинком отлично заполняют сложные формы и обеспечивают получение гладкой поверхности отливок без пригара песка. Этот элемент повышает коррозионную стойкость бронзы в условиях атмосферной влажности и пара. Свинцовисто-цинковые бронзы в слитках служат основным сырьем для массового производства сантехнической арматуры и деталей насосов.

Присутствие цинка также облегчает механическую обработку готовых изделий, так как металл становится менее вязким при резании. Стружка получается мелкой и легко отводится из зоны сверления глубоких отверстий. Но избыточное содержание цинка может снизить антифрикционные качества бронзы в тяжело нагруженных узлах трения, поэтому специалисты строго контролируют процентный состав плавки для сохранения нужного баланса физических свойств.

Свинец — ключевой элемент в бронзовых чушках, предназначенных для изготовления подшипников скольжения и вкладышей. Этот металл практически не растворяется в медной основе и распределяется в структуре в виде мельчайших каплевидных включений.

В процессе эксплуатации детали свинец выступает на поверхность трения и выполняет роль твердой смазки при дефиците масла. Это предотвращает мгновенное заклинивание механизмов и защищает дорогостоящие стальные валы от появления глубоких задиров. Свинцовистые бронзы в слитках обладают великолепной прирабатываемостью и способны поглощать мелкие абразивные частицы в свою мягкую матрицу.

Добавление свинца также значительно улучшает обрабатываемость бронзы на автоматических токарных станках. Металл дает ломкую стружку, что исключает её наматывание на инструмент и позволяет поддерживать высокую скорость резания. Литые заготовки из таких сплавов имеют высокую плотность и герметичность, поэтому их применяют для корпусов масляных насосов.

Слой окислов (окалины) на поверхности бронзовой чушки образуется в процессе её остывания на воздухе после извлечения из изложницы. При последующей переплавке эти оксиды могут переходить в жидкий металл и образовывать неметаллические включения в структуре новых деталей. Такие примеси значительно снижают механическую прочность бронзы и могут стать причиной поломки режущего инструмента при обработке.

Чтобы избежать загрязнения расплава, заводы проводят предварительную очистку слитков методом пескоструйной или дробеструйной обработки. Чистая поверхность чушки обеспечивает получение качественного металла с минимальным количеством шлака.

В процессе плавки для борьбы с остатками окислов используют рафинирующие флюсы, которые связывают окалину и выносят её на поверхность зеркала металла. Удаление шлаковой корки перед заливкой в формы гарантирует отсутствие раковин и черновин в отливках. Качественные слитки должны иметь ровную поверхность без рыхлых включений и признаков пережога металла.

Опытные литейщики часто используют метод простукивания бронзовых чушек для предварительной оценки их внутренней плотности и химического состава. Слитки из качественного металла без внутренних пустот при ударе стальным молотком издают чистый и звонкий металлический звук. Глухой или дребезжащий тон может свидетельствовать о наличии скрытых трещин, газовых раковин или рыхлой структуры в центре заготовки.

Проверка позволяет быстро отсеять дефектные блоки еще до стадии спектрального анализа в лаборатории. Разные сплавы имеют свои акустические характеристики: оловянные бронзы звучат более звонко, чем мягкие свинцовистые марки.

Но звуковой метод — лишь вспомогательное средство контроля, оно не заменяет полноценные лабораторные испытания. Точность такой диагностики зависит от квалификации персонала и внешних условий в цехе. Плотная мелкозернистая структура поковки или литья обеспечивает идеальное распространение звуковых волн по всему объему блока. Наличие посторонних включений или шлака гасит колебания и меняет тональность отклика металла.

Каждая чушка с сомнительным звуком должна проходить обязательную ультразвуковую дефектоскопию для подтверждения качества.

Растворение водорода в расплавленной бронзе — основная причина возникновения скрытой пористости и рыхлости в литых заготовках. В процессе плавления металл активно поглощает газы из атмосферы печи или из влажных компонентов шихты. При остывании растворимость водорода резко падает, и газ выделяется в виде множества мельчайших пузырьков внутри массива чушки.

Этот дефект существенно снижает предел прочности бронзы и может привести к протечкам в гидравлических системах. Чтобы избежать этой проблемы, на заводах проводят обязательную дегазацию расплава при помощи продувки инертными газами или введением специальных флюсов.

Тщательный контроль влажности сырья и инструментов перед началом плавки предотвращает избыточное насыщение металла газами. Вакуумная проба на застывание позволяет технологам вовремя оценить уровень газосодержания и принять меры по очистке ванны.

Качественные чушки должны иметь плотный излом без видимых серых пятен и пор, напоминающих губку. Наличие пузырей в структуре металла делает заготовку непригодной для механической обработки ответственных деталей. Профессиональные литейные участки используют современные системы рафинирования для получения бронзы высочайшей плотности.
