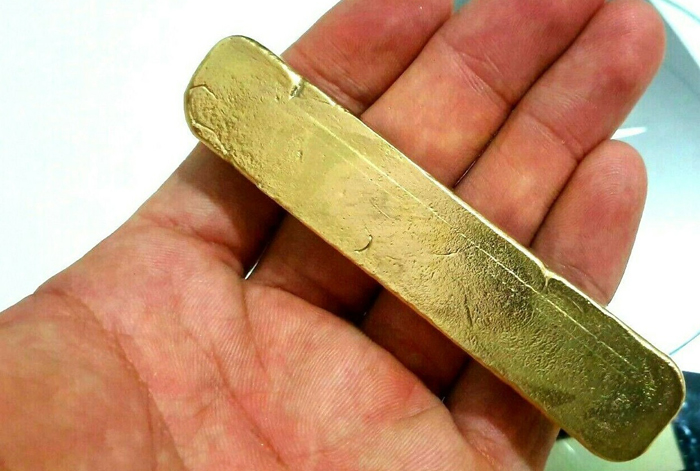

Чушка / Слиток латунный

Чушки и слитки - основное сырье для получения качественных фасонных отливок и разных видов промышленного проката. Металл в такой форме имеет точно заданный химический состав, поэтому позволяет получать детали с предсказуемыми физическими характеристиками.

Использование мерных слитков значительно упрощает процесс загрузки плавильных печей и обеспечивает высокую скорость расплавления шихты. Применение готовых слитков избавляет предприятие от необходимости проводить сложную предварительную очистку и рафинирование металла перед процессом литья.

Литейные заводы закупают чушки для производства сложной трубопроводной арматуры, насосных корпусов и деталей судовых двигателей. Латунь обладает отличной жидкотекучестью, поэтому хорошо заполняет формы и позволяет получать тонкостенные изделия со сложным рельефом. Из слитков также изготавливают заготовки для последующей ковки или штамповки массивных компонентов машиностроения.

Для точного определения массовой доли всех элементов в латунном слитке используют метод спектрального анализа. Портативные лазерные анализаторы позволяют получить данные о составе металла прямо на складе без повреждения самой чушки. Прибор направляет луч на поверхность заготовки и мгновенно выводит на экран процентное содержание меди, цинка, свинца и других примесей.

Этот метод гарантирует полное соответствие сырья заявленной марке и исключает попадание в плавку нежелательных компонентов. Если показатели прибора не совпадают с данными сертификата, партию отправляют на дополнительную лабораторную экспертизу для принятия решения о возврате поставщику.

Существуют и классические методы химического контроля, когда от партии слитков отбирают контрольные пробы путем сверления. Полученную стружку растворяют в кислотах и проводят титрование для выявления точных долей каждого химического элемента. Такой анализ занимает больше времени, но обладает высочайшей точностью и считается арбитражным при возникновении споров. Контроль проводят для каждой новой партии сырья, так как даже небольшие отклонения в составе цинка могут изменить литейную усадку металла.

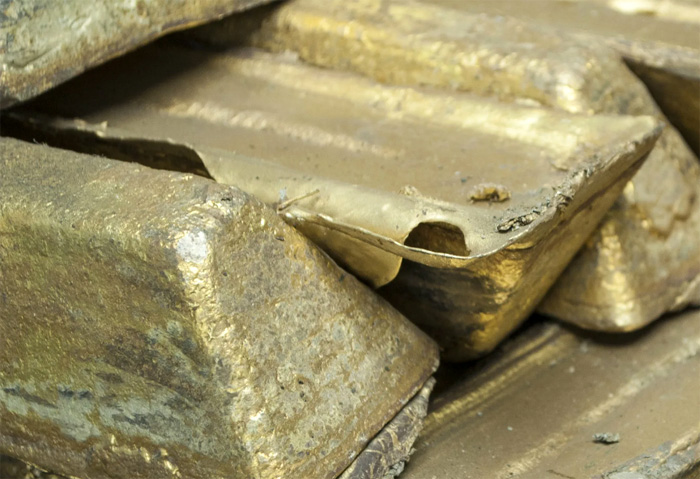

Внешний вид латунного слитка зависит от качества литейной формы и от соблюдения технологии охлаждения металла на заводе. Наличие небольших наплывов или неровностей на поверхности чушки допустимо, потому что эти дефекты не влияют на химический состав сплава.

Темные пятна или следы окислов возникают при контакте горячего металла с воздухом или при использовании защитных флюсов во время разливки расплава. Иногда на поверхности видны следы литейной краски, которую применяют для предотвращения прилипания латуни к чугунной изложнице. Все эти визуальные особенности полностью исчезают при последующей переплавке сырья в тигле или в индукционной печи.

Но следует обращать внимание на глубокие раковины или крупные включения шлака, которые могут находиться на верхней грани слитка. Шлаковые вкрапления снижают полезный выход чистого металла и могут загрязнить будущую отливку посторонними неметаллическими частицами. Качественная чушка должна иметь плотную структуру без видимых сквозных пор и глубоких трещин на боковых поверхностях. Поверхность первого сорта отличается чистотой и отсутствием видимых следов земли или песка от литейной формы.

Применение первичных латунных чушек гарантирует высокую чистоту сплава и полное отсутствие посторонних включений стали или алюминия. Вторичный лом часто содержит скрытые примеси, которые крайне сложно удалить во время плавки без специального дорогостоящего оборудования.

Когда используют слитки с известным составом, литейщик может точно рассчитать количество добавок для получения нужной марки латуни. Это снижает риск получения хрупких или пористых отливок, которые часто возникают при использовании загрязненного металлического мусора. Первичное сырье обеспечивает стабильную жидкотекучесть и минимальный угар цинка, так как структура металла в слитке плотная и однородная.

Использование лома требует длительной предварительной сортировки и очистки от масла, краски или пластика, что увеличивает трудозатраты. Слитки подают в печь сразу после распаковки паллеты, что значительно сокращает время подготовки плавки и повышает производительность цеха. При работе с чушками легко контролировать расход материалов и вести точный учет складских запасов по весу. Отливки из первичного металла обладают лучшими механическими характеристиками.

Свинец добавляют в латунный сплав для кардинального улучшения обрабатываемости готовых деталей на токарных и фрезерных станках. В структуре слитка он находится в виде микроскопических глобул, которые не растворяются в медно-цинковой основе и работают как твердая смазка.

Когда режущий инструмент входит в металл, свинец способствует мгновенному дроблению стружки на мелкие фрагменты. Это предотвращает наматывание длинной стружки на сверло и значительно уменьшает нагрев в зоне контакта металла с резцом. Детали из такой латуни имеют идеально гладкую поверхность и высокую точность размеров без дополнительной шлифовки.

При литье из чушек марки ЛС59-1 нужно учитывать, что свинец имеет высокую плотность и может оседать на дно формы при слишком медленном охлаждении. Для получения однородной структуры расплав необходимо перемешивать перед заливкой и обеспечивать оптимальную скорость его затвердевания. Наличие свинца немного снижает общую пластичность и ударную вязкость металла, поэтому такие отливки не рекомендуют использовать в конструкциях с высокими нагрузками на изгиб.

Расчет веса компонентов для загрузки в печь начинают с определения чистого объема будущей отливки и добавления запаса на литниковую систему. К полученному результату прибавляют технологический припуск на угар металла, который для латуни составляет 2-5% в зависимости от типа печи.

Основную часть шихты составляют латунные чушки выбранной марки, вес которых легко определить с помощью напольных весов. Если требуется изменить состав сплава, в расчет включают определенное количество чистой меди или цинка для корректировки пропорций.

Важно учитывать, что чушки имеют разную массу, поэтому для точного попадания в объем тигля их комбинируют по размеру. При использовании индукционных печей заготовки укладывают максимально плотно для обеспечения быстрого нагрева магнитным полем. Мелкие обрезки или стружку добавляют в расплав в последнюю очередь, чтобы минимизировать их контакт с воздухом и снизить окисление цинка.

Наличие растворенного водорода и кислорода в расплавленной латуни может привести к появлению газовых пор и раковин внутри готовой детали. Для очистки металла применяют метод продувки расплава инертными газами, такими как аргон или азот, через специальные керамические фурмы.

Пузырьки газа проходят сквозь толщу латуни и захватывают растворенные примеси, вынося их на поверхность в виде пены. Этот процесс называют дегазацией, он значительно повышает плотность отливки и улучшает ее механические свойства. После продувки поверхность металла очищают от шлака с помощью графитовых скребков для получения чистого зеркала расплава.

Другой эффективный способ рафинирования латуни - использование специальных флюсов в виде таблеток или порошка. Флюс забрасывают в печь на финальной стадии плавки, где он активно вступает в реакцию с оксидами и газами. Применение флюсов не только очищает металл, но и создает на поверхности расплава защитный слой, который препятствует повторному поглощению газов из атмосферы. Температура расплава при этом должна строго контролироваться, так как перегрев способствует более интенсивному растворению водорода.

Каждый латунный слиток имеет буквенно-цифровое обозначение, которое выбивают или отливают непосредственно на поверхности металла. Маркировка указывает на принадлежность сплава к конкретной группе и содержит информацию о процентном содержании основных компонентов. Например, клеймо ЛС указывает на свинцовую латунь, а дополнительные цифры могут обозначать порядковый номер плавки или код завода.

Эти данные позволяют литейщику быстро идентифицировать сырье на складе и избежать смешивания разных марок металла. Наличие четкой маркировки — обязательное требование государственного стандарта, оно подтверждает прохождение контроля качества на предприятии.

Помимо марки сплава на чушках часто ставят штамп отдела технического контроля и указывают год выпуска продукции. В сопроводительных документах к партии слитков прописывают все физико-химические параметры, которые соответствуют данному клейму. Если маркировка стерта или отсутствует, металл требует обязательного спектрального анализа перед использованием в производстве.

Цинк начинает активно испаряться из расплава при температуре выше +906℃, что приводит к изменению химического состава латуни и появлению белого токсичного дыма. Для минимизации потерь металла поверхность расплава в тигле закрывают слоем измельченного древесного угля или специальными покровными флюсами. Уголь создает восстановительную атмосферу и блокирует контакт латуни с кислородом воздуха, что значительно снижает окисление цинка. При плавлении чушек стараются избегать лишнего перегрева металла и поддерживают температуру лишь на 50–100℃ выше точки ликвидуса.

Использование индукционных печей с закрытой крышкой также помогает уменьшить угар цинка за счет ограничения циркуляции воздуха над зеркалом металла. При загрузке шихты слитки следует укладывать плотно, чтобы они прогревались равномерно и плавились максимально быстро. Если процесс затягивается, цинк продолжает выгорать, что делает латунь более вязкой и склонной к образованию трещин. Для компенсации неизбежных потерь в расплав иногда добавляют небольшое количество чистого цинка перед самой заливкой в формы.

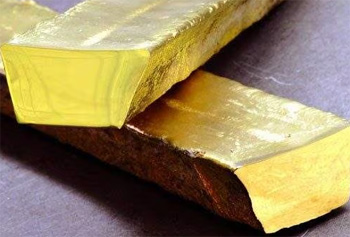

Для эффективной работы индукционных плавильных установок подходят цилиндрические или прямоугольные слитки компактного размера. Такая форма позволяет максимально плотно заполнить внутреннее пространство тигля, что обеспечивает хорошую электромагнитную связь между индуктором и металлом. Чем выше плотность загрузки шихты, тем быстрее наводится ток в заготовках и тем меньше электроэнергии тратится на начальный прогрев.

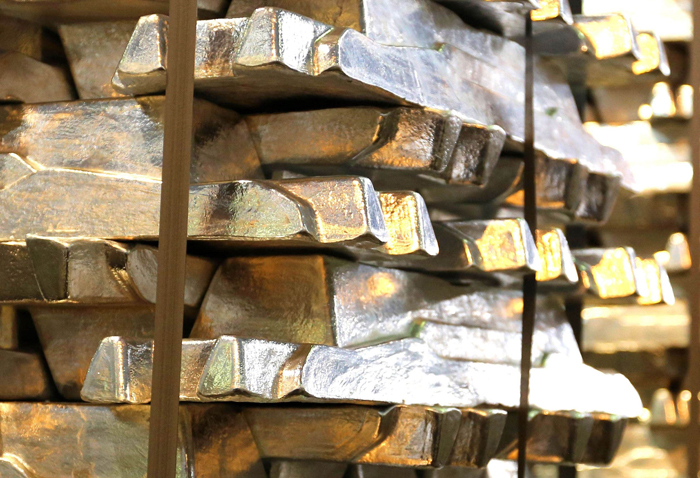

Чушки весом 20–25 кг считаются оптимальными для ручной и механизированной загрузки в печи средней мощности. Они легко укладываются рядами, исключая образование крупных пустот, которые замедляют процесс плавления.

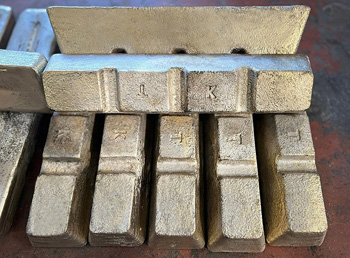

Трапециевидные чушки тоже используют в литейном производстве, так как их форма предотвращает заклинивание металла при термическом расширении внутри тигля. Некоторые заводы заказывают слитки с пережимами, которые позволяют легко разламывать длинный брусок на несколько частей без использования пилы. Это удобно для дозированной добавки металла в расплав при корректировке веса плавки. Гладкая поверхность без острых выступов и заусенцев защищает футеровку печи от механических повреждений во время загрузки тяжелого сырья.

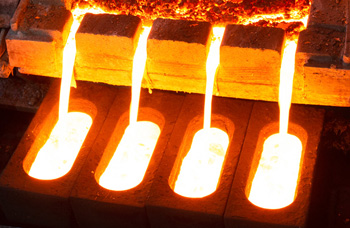

Процесс затвердевания расплавленной латуни в форме определяет размер зерна и распределение легирующих элементов внутри металла. При быстром охлаждении структура слитка получается мелкозернистой, что обеспечивает высокую прочность и твердость заготовки. Такой металл лучше сопротивляется механическим нагрузкам и имеет более однородный химический состав по всему объему чушки.

Для ускорения отвода тепла применяют металлические формы (кокили) с массивными стенками, которые работают как эффективные теплообменники. Быстрое застывание также препятствует развитию ликвации - процесса разделения сплава на слои с разным содержанием меди и цинка.

Медленное охлаждение в песчаных формах приводит к росту крупных кристаллов, что делает металл более пластичным, но снижает предел его прочности. В таких слитках чаще возникают внутренние напряжения и могут образовываться усадочные раковины в центральной части. Производители чушек строго контролируют температурные режимы на всех стадиях литья для получения заданных свойств проката.

Использование сырья с повышенным содержанием примесей железа, алюминия или кремния может привести к резкому снижению качества отливок. Железо создает в латуни твердые включения, которые быстро затупляют режущий инструмент при механической обработке деталей. Избыток алюминия делает расплав слишком густым, что приводит к появлению непроваров и плохой заполняемости тонких элементов формы. Если в чушках присутствуют следы влаги или масла, в отливках неизбежно возникнут газовые поры и раковины.

Наличие скрытых полостей внутри самого слитка может вызвать выброс расплава из печи при быстрой загрузке шихты в тигель. Воздух внутри раковины мгновенно расширяется при нагреве, что создает опасную ситуацию для персонала цеха. Несоблюдение химического состава по цинку в чушках приводит к непредсказуемой линейной усадке, из-за чего размеры готовых деталей выходят за рамки допусков.

Для предотвращения этих проблем следует закупать металл только у проверенных заводов, которые гарантируют чистоту сплава по ГОСТу 1020-97. Регулярная проверка качества сырья минимизирует убытки от брака и обеспечивает стабильную работу предприятия.
