Диффузионная сварка

Качество соединения в твердой фазе напрямую зависит от микрорельефа контактных плоскостей и отсутствия на них загрязнений. Поверхности заготовок обрабатывают до достижения шероховатости Ra 0,1-1,25 мкм, когда малейшие выступы могут помешать плотному прилеганию атомов.

Перед загрузкой в камеру металл подвергают механической шлифовке и последующему химическому травлению для полного удаления оксидных пленок. Жировые пятна и следы СОЖ убирают с помощью ультразвуковой очистки в специальных растворителях, так как любые органические остатки превратятся в газовые поры при нагреве.

Если на металле останутся микроскопические неровности, давление пресса может не продавить их до конца на начальном этапе. В результате в зоне контакта возникнут локальные зоны непровара, которые значительно снизят вакуумную плотность и прочность изделия.

После очистки детали берут только в чистых перчатках и немедленно помещают в рабочую зону печи для исключения повторного окисления на воздухе. Тщательный контроль чистоты поверхности позволяет атомам разных деталей свободно перемещаться через границу раздела при достижении нужной температуры.

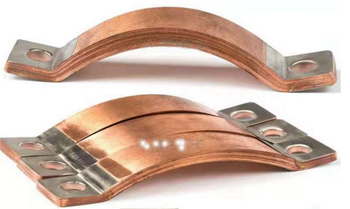

Диффузионная сварка позволяет создавать надежные узлы из принципиально разных материалов, когда использование традиционной дуги или плазмы невозможно. Технология обеспечивает прочное сцепление стали или титана с разными видами керамики, такими как корунд, нитрид кремния или ситалл.

Процесс проводят при температуре около 0,7 или 0,8 от точки плавления самого легкоплавкого компонента связки. Под воздействием высокого давления атомы металла проникают в кристаллическую решетку керамики и образуют прочный переходный слой. Подобные комбинированные детали востребованы в авиационной промышленности и при изготовлении узлов для ядерных реакторов.

Главная трудность при такой сварке заключается в разнице коэффициентов теплового расширения материалов. Чтобы исключить появление трещин при остывании, между металлом и керамикой часто прокладывают промежуточные слои из мягкой фольги. Эти пластичные вставки гасят термические напряжения и предотвращают разрушение хрупкого компонента. Для исключения смещения элементов давление в камере поддерживают стабильным на протяжении всего цикла нагрева.

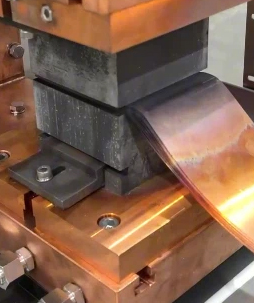

Тонкие вставки из фольги толщиной от 0,01 до 0,1 мм выполняют роль активаторов процесса диффузии и помогают сгладить неровности стыка. Когда соединяют твердые или тугоплавкие сплавы, фольга из более мягкого металла легче деформируется под давлением и заполняет все микроскопические пустоты. Прослойка ускоряет перемещение атомов между деталями и позволяет снизить требуемую температуру нагрева в камере.

Промежуточные слои также препятствуют образованию хрупких химических соединений на границе раздела, которые часто возникают при прямом контакте несовместимых металлов. В качестве материала для прокладок выбирают никель, медь, серебро или золото в зависимости от конкретных требований к шву.

Использование фольги также помогает компенсировать разницу в тепловом расширении соединяемых заготовок. Пластичный слой принимает на себя основные деформации при охлаждении изделия, что защищает основной металл от появления микротрещин.

Когда проводят диффузионную сварку разнородных сталей, промежуточный слой обеспечивает плавный переход свойств от одной детали к другой. Тщательный подбор состава и толщины вставки позволяет точно настраивать характеристики готового узла.

Величина механического давления при диффузионной сварке варьируется от 5 до 20 МПа в зависимости от марки металла и площади контакта. Усилие должно быть достаточным для обеспечения физического соприкосновения поверхностей на атомном уровне по всей зоне стыка.

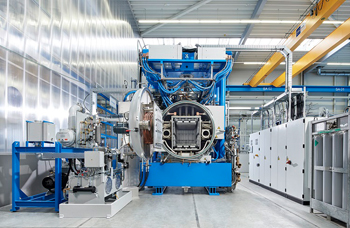

Когда детали нагревают до пластического состояния, давление вызывает микроскопическое смятие неровностей и разрушение остаточных оксидов. Для массивных заготовок используют мощные гидравлические прессы, которые встраивают непосредственно в корпус вакуумной печи. Стабильность нагрузки контролируют с помощью электронных датчиков с высокой точностью на протяжении всего рабочего цикла.

Если давление будет слишком низким, процесс диффузии пойдет медленно и не обеспечит нужной плотности соединения. Избыточное усилие может привести к нежелательной макродеформации деталей и изменению их геометрических размеров. Параметры сжатия рассчитывают индивидуально для каждого типа изделий с учетом предела текучести материала при рабочей температуре. В некоторых случаях для более эффективного разрушения поверхностных барьеров давление подают импульсами.

Диффузионно-вакуумная сварка требует создания разрежения в рабочей камере до уровня 10^-3 или 10^-5 мм рт. ст. Высокий вакуум эффективно удаляет молекулы кислорода и азота, которые вызывают мгновенное окисление нагретого металла. Отсутствие газовой среды в зоне контакта позволяет поверхностям оставаться химически чистыми, что является базовым условием для свободного обмена атомами.

Вакуумная система печи включает форвакуумные и диффузионные насосы, которые работают последовательно для достижения нужных параметров. Постоянный мониторинг уровня остаточного давления обеспечивает стабильность технологического процесса на протяжении нескольких часов.

Для некоторых металлов, таких как титан или цирконий, требования к чистоте среды особенно жесткие из-за их высокой активности. Если вакуум будет недостаточным, в шве образуются хрупкие нитриды и оксиды, которые сделают соединение непригодным для эксплуатации.

Когда вакуум не может быть использован по техническим причинам, камеру заполняют особо чистым аргоном или гелием под небольшим избыточным давлением. Инертный газ также предотвращает контакт металла с атмосферой и способствует более равномерному распределению тепла.

Продолжительность процесса составляет от 10 минут до нескольких часов и зависит от скорости перемещения атомов в конкретных материалах. На время цикла влияют установленная температура, величина давления и требования к глубине взаимного проникновения слоев. Значительную часть времени занимает предварительный нагрев массивных заготовок в печи до нужного термического порога.

После достижения рабочих параметров детали выдерживают под нагрузкой в течение заданного интервала для завершения формирования монолитной структуры. Подобная «медленная» технология исключает появление внутренних дефектов, которые характерны для скоростных методов сварки.

Охлаждение готового изделия также требует времени и проводится по строгому графику для снятия термических напряжений. Резкий перепад температур может вызвать коробление или растрескивание шва, поэтому детали остывают вместе с печью или в контролируемом потоке газа. Общее время нахождения заготовки в оборудовании при серийном производстве учитывают в планах загрузки цеха.

Соединять титан и нержавейку сложно из-за образования хрупких интерметаллидов при их непосредственном сплавлении. Диффузионный метод позволяет обойти эту проблему за счет использования промежуточных барьерных слоев из ванадия или ниобия.

Процесс проводят в глубоком вакууме при температуре около +850 ℃ или +950 ℃ под давлением в несколько тонн. Тонкие вставки предотвращают прямое взаимодействие железа с титаном, когда атомы перемещаются через границы промежуточного металла. Подобный «сэндвич» обладает высокой механической прочностью и отличной устойчивостью к резким сменам температурного режима.

Точность настройки параметров в этом случае имеет решающее значение, так как малейшее отклонение приведет к охрупчиванию зоны стыка. Время выдержки под давлением рассчитывают так, чтобы обеспечить надежное сцепление всех слоев без их чрезмерного перемешивания. Качество полученного соединения проверяют методами ультразвуковой дефектоскопии для исключения скрытых пустот.

Для оценки качества диффузионных соединений используют методы, которые позволяют обнаружить дефекты размером в несколько микрон. Самым эффективным способом считают ультразвуковую дефектоскопию с применением высокочастотных датчиков. Звуковые волны легко проникают через металл, а по характеру их отражения от границы стыка определяют наличие непроваров или микропор.

В современных комплексах используют систему сканирования в иммерсионной ванне, которая обеспечивает стопроцентный контроль всей площади контакта. Такая точность важна для ответственных деталей авиастроения и энергетического машиностроения. Радиографический контроль с использованием рентгеновского излучения помогает выявить внутренние трещины и инородные включения в структуре шва. Этот метод дает наглядное изображение зоны соединения на пленке или цифровом детекторе.

Для проверки герметичности полых деталей применяют гелиевые течеискатели, которые фиксируют утечку мельчайших молекул газа через сквозные каналы. Цветная и люминесцентная дефектоскопия выявляет поверхностные повреждения кромок после завершения процесса. Визуальный осмотр под микроскопом позволяет оценить качество удаления грата и чистоту поверхности в зоне термического влияния.

Технология диффузионной сварки идеально подходит для производства теплообменников и гидравлических блоков с разветвленной системой внутренних путей. Деталь собирают из нескольких пластин, на поверхности которых предварительно вытравливают или фрезеруют нужный рисунок каналов. Листы складывают в стопку и помещают под пресс в вакуумную камеру для одновременного соединения всех слоев.

После завершения процесса получается монолитный блок, внутри которого находятся герметичные проходы любой конфигурации. Такой метод позволяет создавать компактные и эффективные агрегаты, которые невозможно изготовить литьем или традиционной мехобработкой.

Чистота внутренних поверхностей каналов остается столь же высокой, как и у исходного листового проката. Отсутствие наплывов и шлака внутри проходов гарантирует стабильное давление и ламинарный поток рабочих жидкостей или газов. Специалист может закладывать в конструкцию каналы переменного сечения и сложной пространственной ориентации. Диффузионный метод обеспечивает одинаковую прочность изделия во всех направлениях независимо от количества слоев.

Главное отличие заключается в отсутствии в шве легкоплавких припоев, которые снижают общую термическую стойкость и прочность узла. При диффузионной сварке соединение происходит без расплавления, поэтому структура металла в зоне стыка остается монолитной и однородной. Паяные швы часто становятся «слабым звеном» конструкции при воздействии высоких температур или агрессивных химических веществ.

Диффузионный стык выдерживает такие же нагрузки, как и основной материал заготовки, что критично для ответственных деталей. Отсутствие капиллярных эффектов и флюсов исключает риск появления коррозии внутри соединения в процессе эксплуатации.

Технология, основанная на диффузии, обеспечивает более высокую точность размеров, так как отсутствует неконтролируемое растекание жидкого припоя. Тонкие стенки каналов и мелкие элементы не забиваются излишками материала, что часто случается при пайке. Прочность на разрыв и сдвиг у диффузионного шва в 2-3 раза выше, чем у самых качественных паяных соединений. Метод позволяет соединять тугоплавкие металлы, которые не смачиваются обычными припоями.

Процесс охлаждения после завершения сварки проводят медленно и равномерно для минимизации остаточных механических напряжений. Заготовки оставляют внутри вакуумной камеры или газовой печи, когда электроника плавно снижает мощность нагревательных элементов.

Скорость падения температуры может составлять от 5 до 20℃ в минуту в зависимости от массы и сложности конструкции. Подобный режим позволяет кристаллической решетке металла адаптироваться к изменениям объема без образования трещин. Контроль термического цикла исключает коробление плоских листов и сохраняет идеальную соосность цилиндрических деталей.

Для ускорения процесса на финальных стадиях в камеру могут подавать очищенный инертный газ, который циркулирует через теплообменники. Газовое охлаждение обеспечивает более высокую производительность оборудования при сохранении безопасности для структуры сплава. Мастер следит за показаниями датчиков в разных точках изделия для исключения возникновения температурного градиента. Когда температура падает до +50 или +100 ℃, камеру разгерметизируют и извлекают готовый узел.

Нагреватели для диффузионных установок должны обеспечивать высокую равномерность теплового поля и химическую чистоту в рабочей зоне. В вакуумных печах используют элементы из графита, молибдена или вольфрама, которые способны работать при температурах до +2000℃. Материал нагревателей не должен выделять паров или частиц, которые могут загрязнить поверхности свариваемых металлов.

Конструкция камер предусматривает наличие нескольких независимых зон нагрева для точного управления распределением тепла по всему объему заготовок. Высокая надежность электрических цепей гарантирует бесперебойную работу системы на протяжении многочасового цикла сварки.

Для защиты корпуса печи от перегрева применяют многослойные экраны из тугоплавких металлов или водоохлаждаемые кожухи. Использование керамических изоляторов предотвращает короткие замыкания в условиях высокого вакуума и сильных электромагнитных полей. Для исключения пережога металла точность поддержания температуры должна составлять не более 5℃ от заданного значения. Регулярная проверка состояния контактов и чистоты экранов входит в регламент технического обслуживания оборудования.
