Дорнирование

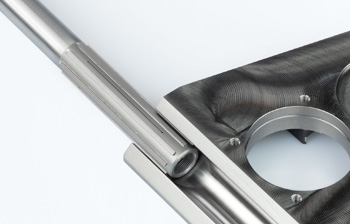

Метод обеспечивает одновременное решение двух задач: калибровку размера отверстия и силовое упрочнение металла. Твердый рабочий инструмент — дорн — имеет диаметр чуть больше исходной полости заготовки. При его принудительном перемещении через канал возникает мощное давление на внутренние стенки. Металл переходит в состояние пластического течения и плотно прижимается к поверхности инструмента. В результате отверстие приобретает точную геометрическую форму и заданный диаметр.

Такой подход полностью исключает образование стружки и отходов материала. Поверхностный слой заготовки уплотняется: в нем возникают полезные напряжения сжатия. Твердость стенок после прохода дорна возрастает на 30–50%. Обработка гарантирует высокую износостойкость узлов, которые работают в условиях постоянного трения. Детали служат дольше и лучше выдерживают пиковые механические нагрузки в составе механизмов.

При объемном дорнировании силовое воздействие охватывает всю толщину стенок детали. Инструмент деформирует металл по всей глубине отверстия, так достигают изменения внешних и внутренних размеров изделия. Этот способ часто применяют для калибровки толстостенных труб или массивных втулок.

Пластическая деформация протекает равномерно: структура сплава становится более однородной. Объемная прошивка требует значительных усилий пресса и мощного приводного механизма.

Поверхностный метод затрагивает только тонкий слой металла в непосредственной близости от канала. Внутренняя структура основы остается без изменений: деформация затухает на глубине в несколько миллиметров. Трение инструмента об отверстие создает наклеп и разглаживает микронеровности рельефа.

Этот вариант выбирают для финишной отделки заготовок со сложным внешним контуром. Поверхностная доводка обеспечивает зеркальный блеск и идеальную чистоту стенок без риска искажения общей формы детали.

Принудительное проталкивание дорна через отверстие вызывает колоссальное трение между сталью и инструментом. Без разделяющего слоя смазочного вещества металл может прилипнуть к рабочей поверхности дорна. Это приведет к появлению задиров, глубоких царапин и даже к поломке дорогостоящей оснастки.

Смазка снижает коэффициент трения в 2-3 раза и облегчает ход инструмента. Жидкая среда также эффективно отводит тепло из зоны деформации и предотвращает перегрев материала.

Для процесса выбирают составы с высокой адгезией и стойкостью к давлению. Смазочные материалы на основе минеральных масел с добавлением графита или дисульфида молибдена создают прочную пленку. Такой барьер исключает прямой контакт поверхностей на молекулярном уровне. Своевременная подача состава повышает качество финишной отделки и точность калибровки отверстия.

После завершения операции остатки жиров удаляют при помощи органических растворителей или промывки в щелочных ваннах.

Тонкостенные изделия имеют склонность к потере устойчивости и разрыву при сильном внутреннем давлении. Для предотвращения брака заготовку помещают в жесткую стальную обойму или специальную матрицу. Ограничитель сдерживает расширение внешнего диаметра трубы и направляет всю энергию деформации на уплотнение стенок. Такой способ называют несвободным: он гарантирует сохранение проектной формы изделия. Фиксатор исключает «хождение» металла и обеспечивает высокую точность осевой линии отверстия.

Использование обойм позволяет обрабатывать детали с толщиной стенки менее 2 мм без риска появления трещин. Дорн проходит через полость с постоянным натягом: поверхность получается идеально гладкой. Несвободная схема обработки востребована в производстве прецизионных гильз и цилиндров. Защитная оснастка предотвращает неравномерное выглаживание металла по длине прохода. В результате заказчик получает деталь с безупречными параметрами внутренней поверхности и со стабильными габаритами.

Силовое выглаживание стенок инструментом эффективно устраняет микроскопические гребешки и впадины. Исходная поверхность после сверления или растачивания имеет шероховатость Ra 2.5 мкм или выше. После прохода дорна этот показатель снижается до Ra 0.32 мкм или даже Ra 0.16 мкм.

Металл приобретает свойства зеркала и высокую отражающую способность. Отсутствие острых выступов рельефа значительно снижает износ сопрягаемых деталей в процессе эксплуатации.

Пластическая деформация буквально вдавливает неровности в основную массу материала. Внутренняя поверхность отверстия становится плотной и монолитной. На таком металле отсутствуют поры, где обычно скапливается грязь или продукты износа. Низкая шероховатость облегчает движение поршней и валов внутри калиброванных каналов.

Обработка заменяет собой трудоемкое шлифование или хонингование. Результат отличается высокой однородностью на всем протяжении отверстия независимо от его длины.

Ударно-импульсная технология предполагает прерывистое движение дорна через отверстие заготовки. Инструмент перемещается короткими толчками с заданной частотой и амплитудой. Такой режим работы снижает общую силу трения и предотвращает заклинивание дорна в длинных каналах. Энергия импульса проникает глубже в структуру металла: так достигают более качественного упрочнения стенок. Метод позволяет обрабатывать длинномерные валы и трубы с минимальными затратами энергии.

Импульсное воздействие обеспечивает более высокую размерную точность по сравнению с непрерывным протягиванием. Датчики в системе контроля отслеживают каждый удар и корректируют нагрузку в реальном времени. Инструмент проходит внутреннюю полость мягче: риск деформации тонких участков детали снижается.

Технология не требует постоянной и обильной подачи смазки в зону контакта. Данный способ незаменим при работе с труднообрабатываемыми и вязкими сплавами.

В процессе пластической деформации в поверхностном слое отверстия возникают остаточные напряжения сжатия. Эти силы препятствуют зарождению и развитию микротрещин при циклических нагрузках. Предел усталости деталей после силового упрочнения возрастает на 40-60%. Металл становится более устойчивым к вибрациям и резким перепадам давления, что особенно существенно для авиационных компонентов, деталей гидравлики и высоконагруженных валов двигателей.

Упрочненный слой имеет глубину от 0.5 мм до 3 мм в зависимости от режима обработки. Такая «броня» защищает отверстие от износа при работе в паре с другими деталями. Поверхность сопротивляется истиранию гораздо эффективнее обычного закаленного металла. Внутренние дефекты структуры заглаживаются под давлением инструмента. Деталь сохраняет надежность в течение всего срока службы механизма.

При свободном способе заготовка не имеет внешних ограничителей и может изменять форму в радиальном направлении. Когда дорн проходит через полость, внутренний диаметр трубы увеличивается на величину натяга. Одновременно с этим происходит небольшое расширение внешнего диаметра изделия.

Толщина стенок может незначительно уменьшиться за счет перераспределения объема металла. Такой вариант подходит для толстостенных бесшовных или электросварных труб с хорошей пластичностью.

Свободная калибровка позволяет получать точные отверстия без использования сложной зажимной оснастки. Металл деформируется без препятствий: так достигают минимальных внутренних напряжений в материале. Технология идеальна для подготовки длинных трубопроводов под ответственные соединения. Точность обработки по внутреннему диаметру соответствует 7 или 8 квалитету. Весь процесс проходит быстро и требует лишь наличия приводного механизма с нужным усилием.

Сложная внутренняя структура заготовки требует особого контроля за распределением осевых нагрузок. Подвижные опоры поддерживают деталь в процессе прохождения дорна и предотвращают ее изгиб. Они компенсируют силы напряжения и удерживают изделие в строго заданном положении.

Такое оборудование исключает риск перекоса инструмента и гарантирует соосность отверстия. Опоры синхронизируют свое движение с ходом дорна для обеспечения равномерного давления по всей длине.

Применение дополнительной поддержки необходимо при обработке длинных валов со ступенчатым профилем. Механизм фиксации предотвращает потерю устойчивости металла под действием силы сжатия. Это позволяет достигать высокой чистоты отделки в глубоких полостях. Система датчиков отслеживает положение детали с точностью до 0.01 мм. Использование опор повышает производительность труда и снижает количество брака на сложных операциях.

Силовое уплотнение поверхности закрывает микроскопические поры и трещины в структуре сплава. Гладкая зеркальная поверхность отверстия обладает низкой химической активностью. Влаге и агрессивным веществам гораздо труднее зацепиться за ровный металл и начать процесс окисления. Антикоррозийные свойства внутренних каналов после дорнирования возрастают в 2 раза. Это свойство обязательно для труб и деталей, которые работают в контакте с агрессивными жидкостями.

Упрочненный слой работает как надежный барьер против питтинговой коррозии. Отсутствие шероховатости препятствует накоплению солей и грязи внутри механизмов. На нержавеющих сталях процесс деформации способствует формированию более плотной оксидной пленки. Детали сохраняют свою функциональность в условиях высокой влажности без дополнительной окраски. Калибровка отверстий дорном обеспечивает долговечность узлов при минимальных затратах на защиту.

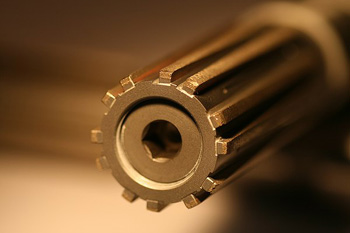

Дорн изготавливают из сверхтвердых инструментальных сталей или твердых сплавов на основе карбида вольфрама. Рабочая поверхность инструмента должна иметь твердость не менее 62–65 единиц по шкале Роквелла. Ее полируют до зеркального блеска с показателем шероховатости Ra 0.04 мкм.

Малейшие дефекты на дорне мгновенно переносятся на поверхность обрабатываемой детали. Геометрия инструмента включает заборный конус, калибрующую ленту и обратный конус для легкого выхода.

Конструкция дорна должна выдерживать колоссальные нагрузки на сжатие и растяжение без деформации. Срок службы качественного инструмента составляет несколько тысяч циклов обработки. На производстве используют сменные головки для быстрой переналадки на разные диаметры отверстий. Специалисты регулярно проверяют состояние кромок дорна под микроскопом. Любой износ или скол требует немедленной замены или перешлифовки оснастки.

В промышленной практике обычно применяют холодное дорнирование без предварительного нагрева металла, так как оно позволяет сохранить высокую точность размеров и избежать появления окалины внутри отверстия. Холодная деформация создает полезный наклеп и упрочняет поверхность заготовки. Но для вязких и особо прочных сплавов иногда используют технологию с местным нагревом. Тепло снижает сопротивление металла и уменьшает нагрузку на приводной механизм пресса.

Нагрев проводят индукционным способом непосредственно перед входом дорна в отверстие. Температура процесса должна быть строго ниже точки рекристаллизации для сохранения эффекта упрочнения. Горячий метод позволяет обрабатывать отверстия большого диаметра в массивных отливках.

После такой операции деталь требует обязательного контроля геометрии из-за тепловой усадки. В большинстве случаев холодная обработка остается более предпочтительной из-за простоты и стабильности результата.

Дорнирование эффективно работает в диапазоне диаметров от 3 мм до 200 мм. Обработка слишком мелких каналов затруднена из-за риска поломки тонкого стержня инструмента. Для очень больших отверстий требуются прессы с усилием более 100 т, что ограничивает применение метода на малых заводах. Глубина отверстия может достигать нескольких метров при использовании импульсного метода и надежных направляющих. Важно обеспечить постоянный отвод смазки и продуктов износа из зоны контакта.

Для длинномерных деталей решающее значение имеет жесткость дорновой штанги. При большой глубине возможен увод инструмента от центральной оси, поэтому используют центрирующие люнеты. Толщина стенок заготовки должна выдерживать внутреннее давление без разрыва металла. Специалист рассчитывает величину натяга индивидуально для каждого типоразмера.

Дорнирование — универсальный способ для калибровки как коротких втулок, так и длинных цилиндров. Возможности технологии постоянно расширяются благодаря развитию мощного гидравлического оборудования.
