Дробеструйная обработка металла

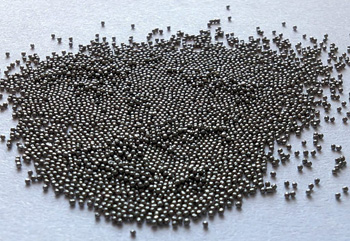

Наклеп или упрочнение дробью - особый метод обработки. Его цель заключается в создании внутренних напряжений сжатия в верхнем слое материала. Мастера используют для этой задачи только идеально круглую стальную дробь. Микроскопические шарики ударяют по детали и уплотняют кристаллическую решетку. Это закрывает микротрещины и повышает сопротивление металла усталостному разрушению.

Технологию применяют в авиации и автомобилестроении - для лопаток турбин или коленчатых валов. После такой процедуры деталь выдерживает в 5 раз больше циклов нагрузки. Поверхность приобретает характерный матовый блеск и повышенную твердость.

При обычной очистке дробь просто сбивает грязь, упрочнение же требует точного контроля энергии удара. Специалисты применяют контрольные пластины Алмена, измеряя степень их прогиба после обстрела дробью. Давление в установке поддерживают на уровне 6–7 бар, а угол наклона сопла должен составлять ровно 90 градусов к поверхности. Любое отклонение снижает эффект упрочнения.

Международный стандарт ISO 8501-1 определяет четыре уровня качества подготовки поверхности. Самый высокий уровень - Sa 3, после него металл приобретает однородный стальной цвет без единого пятнышка. Мастера используют такую очистку для самых ответственных конструкций в агрессивных средах. Уровень Sa 2.5 допускает лишь легкие тени или полосы от окалины. Это самый популярный вариант под покраску качественными эмалями.

Оператор установки внимательно осматривает каждый сантиметр площади через лупу. Соблюдение стандарта гарантирует надежное сцепление грунта с основой. Плохая очистка приведет к отслоению краски уже через полгода эксплуатации на открытом воздухе.

Для простых строительных балок часто выбирают степень Sa 2. Этот уровень разрешает наличие прочно держащихся остатков старых покрытий. Визуально металл выглядит чистым, но имеет темные пятна. Степень Sa 1 называют легкой очисткой, при ней дробь убирает только хрупкую ржавчину и песок.

Для контроля качества специалисты используют эталонные фотографии. Они прикладывают образец к детали и ищут совпадения. Также измеряют уровень запыленности с помощью липкой ленты. На ленте не должно оставаться черных следов после прижатия к металлу.

Тонкие металлические листы до 3 мм требуют осторожности. Мощный поток дроби создает на одной стороне листа напряжения растяжения. Из-за этого заготовка выгибается дугой или идет волной. Этот эффект называют поводкой металла.

Мастера снижают давление воздуха до 2–3 бар для уменьшения силы удара, выбирая самую мелкую фракцию дроби - весом менее 0,1 г. Сопло держат на большом расстоянии от поверхности. Движения руки должны быть быстрыми и равномерными, нельзя задерживать струю на одном месте дольше 1 секунды. Постоянный контроль температуры также помогает избежать деформации тонкого проката.

Для выравнивания напряжений применяют метод двусторонней обработки. После прохода по лицевой стороне лист переворачивают. Удары дроби по обороту возвращают металлу первоначальную форму. Иногда используют специальные оправки или магнитные плиты для жесткой фиксации детали. Это гасит вибрацию и мешает листу менять геометрию.

Дробеструйная обработка отлично справляется с очисткой сварных соединений. Струя дроби удаляет остатки шлака, брызги металла и окалину в зоне термического влияния. Удары дробинок также выполняют роль микромолота, это снимает внутренние напряжения в шве. Такие напряжения возникают при быстром охлаждении металла. Процесс делает структуру более однородной и снижает риск появления трещин при эксплуатации. Мастера направляют струю вдоль шва для лучшего проникновения в углубления.

При работе со швами важно не «зализывать» металл. Литая круглая дробь может просто размазать тонкий слой шлака по поверхности. В этом случае под краской останется скрытая пустота. Специалисты используют только колотый абразив для полного вычищения всех вкраплений. Скорость подачи дроби должна быть умеренной. После дробеструя швы часто проверяют методом цветной дефектоскопии или ультразвуком. Чистый металл обеспечивает высокую точность показаний приборов.

Эффективный отвод пыли из рабочей зоны определяет качество очистки и видимость для оператора. При ударе дроби о металл разрушаются частицы ржавчины и сама дробь. Внутри камеры образуется плотное облако мелкой взвеси.

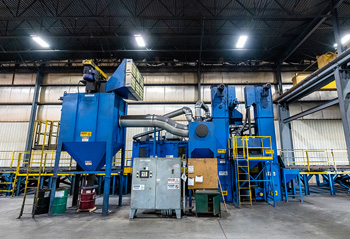

Для борьбы с этим применяют мощные центробежные вентиляторы, которые создают в камере разрежение и уводят грязный воздух в фильтровальную установку. Фильтры с импульсной продувкой сбрасывают пыль в специальные бункеры. Чистый воздух возвращается в цех или выбрасывается на улицу. Это делает процесс экологически безопасным и комфортным для персонала.

Мастера следят за состоянием рукавных фильтров. Если они забиты, видимость падает до нуля. Оператор начинает работать вслепую. Это ведет к пропускам и неравномерной очистке. Также пыль мешает правильной работе сепаратора дроби. Если в рабочую смесь попадает более 1% пыли, скорость обработки падает вдвое. Пыль гасит энергию удара и быстро изнашивает шланги и сопла. Современные датчики контролируют уровень запыленности в реальном времени.

После дробеструйной обработки металл становится химически активным. С него удалены все оксиды и жиры. Кислород воздуха мгновенно вступает в реакцию. Если в цехе высокая влажность, поверхность может пожелтеть за пару часов. Это явление называют вторичной коррозией, или рыжим налетом.

Для борьбы с ним мастера поддерживают влажность в помещении не выше 50%. Сразу после очистки на деталь наносят временный защитный слой - консервационный грунт. Он закрывает доступ воздуху и позволяет хранить изделия до основной покраски несколько недель. Без такой защиты труд дробеструйщика будет напрасным.

В некоторых случаях используют ингибиторы коррозии. Эти вещества добавляют в воду при влажной очистке или распыляют над сухой деталью. Они создают невидимую пленку толщиной в несколько молекул. Пленка не мешает адгезии будущей краски, но останавливает окисление. Запрещено трогать чистый металл голыми руками, так как пот и кожный жир вызывают появление четких отпечатков пальцев. Они проступят даже через слой эмали.

Детали перемещают с помощью подъемников или в текстильных стропах. Оперативность перехода от дробеструя к покраске - лучший способ избежать порчи поверхности.

Стальная дробь имеет очень высокий ресурс: ее используют до 2000 раз. В процессе работы каждая дробинка постепенно теряет массу и раскалывается на части. Специалисты постоянно контролируют гранулометрический состав рабочей смеси. Для этого используют набор сит с разным размером ячеек.

Если в бункере скапливается слишком много мелких осколков, их удаляет воздушный сепаратор. Слишком мелкая дробь не имеет нужной массы для эффективного удара, поэтому свежие порции абразива добавляют каждые 4–8 часов работы. Это поддерживает постоянную скорость очистки и нужное качество поверхности.

Чугунная дробь менее долговечна и выдерживает около 400 циклов. Она более хрупкая и быстрее превращается в пыль. Стеклянные шарики служат 30–50 раз, после чего теряют форму.

Ресурс абразива напрямую влияет на себестоимость услуг. Например, сталь выгоднее для больших объемов работ по черному металлу.

Очистка нержавеющей стали требует использования специального абразива. Обычная стальная или чугунная дробь оставляет на поверхности частицы черного металла. Это приводит к возникновению контактной коррозии: нержавейка начинает ржаветь пятнами в местах внедрения чугунной пыли. Для таких работ мастера закупают дробь из нержавеющей стали или стеклянные шарики. Это сохраняет химическую чистоту поверхности и ее эстетичный вид.

Перед началом смены камеру тщательно выметают, очищают от остатков старого абразива. Это исключает случайное попадание углеродистых примесей в зону обработки дорогих изделий.

Нержавеющая дробь стоит дороже, так как служит в 10 раз дольше чугунной. Ее форма остается круглой после тысяч циклов. Это дает стабильную шероховатость без глубоких царапин.

После обработки поверхность часто подвергают пассивации в кислотных растворах, это восстанавливает защитную пленку хрома. Для работы с деталью специалисты используют резиновые перчатки. После дробеструя детали промывают деионизированной водой и сушат чистым воздухом.

Удаление порошковой краски требует особого подхода и жесткого абразива. Полимерный слой обладает высокой эластичностью. Он гасит энергию ударов круглой дроби: шарики просто отскакивают от краски и не повреждают ее.

Мастера выбирают крупную колотую стальную дробь с острыми краями, которая подрезает слой пластика и скалывает его с металла. Давление воздуха поднимают до максимальных 7–8 бар, скорость процесса при этом остается ниже. Часто детали предварительно нагревают в печи до +200℃. Это делает полимер хрупким и облегчает работу дробеструйной установки.

При очистке литых дисков или сложных рам важно не перегреть металл трением, ведь интенсивная бомбардировка дробью может локально поднять температуру до +100℃. Это ведет к деформации тонкостенных элементов. Оператор ведет сопло плавно, перекрывая соседние дорожки на 20%. После снятия краски на поверхности остается развитый рельеф. Он подходит для нанесения нового слоя порошка. Все частицы старого полимера оседают в фильтрах системы сепарации. Дробь очищают от остатков пластика и возвращают в цикл.

Нагрев сжатого воздуха необходим для предотвращения конденсации влаги в системе. При сжатии воздуха в компрессоре выделяется много воды. Если она попадет в бункер с дробью, абразив слипнется в комки. Это приведет к остановке подачи и поломке дозаторов.

Перед подачей в сопло используют осушители и подогреватели воздуха. Сухой и теплый воздух гарантирует стабильный факел распыла. Это особенно важно при работе на открытых площадках в зимнее время. Температура воздуха на выходе должна быть на 20–30℃ выше точки росы.

Иногда нагревают и саму деталь перед обработкой. Это помогает быстрее испарить остатки масел или влаги. Теплый металл лучше поддается очистке от вязких битумных покрытий. При низких температурах такие слои становятся твердыми и плохо скалываются. Подогрев дроби также используют в автоматических линиях для ускорения процесса сушки после влажной очистки.

Шероховатость поверхности после дроби играет ключевую роль в адгезии красок. Мастера измеряют параметры Ra и Rz с помощью профилометров. Ra - среднее отклонение профиля от линии центра, Rz показывает среднюю высоту неровностей по пяти точкам.

Для эпоксидных грунтов идеальный параметр Rz составляет от 40 до 75 мкм. Слишком гладкий металл не удержит тяжелый слой краски, а слишком грубый рельеф приведет к выступанию пиков металла над слоем лака. Эти рыжие точки станут очагами быстрой коррозии. Технологи подбирают размер дроби для получения нужного зуба под конкретный тип лакокрасочного материала.

Большая дробь дает глубокий профиль. Мелкая дробь чистит быстрее и создает густую сетку мелких царапин. Это идеально для порошкового напыления. Оператор следит за износом абразива в бункере. Со временем дробинки округляются и шероховатость падает, поэтому в систему постоянно добавляют свежую колотую дробь для поддержания остроты граней. Уровень шероховатости проверяют на каждом этапе смены.

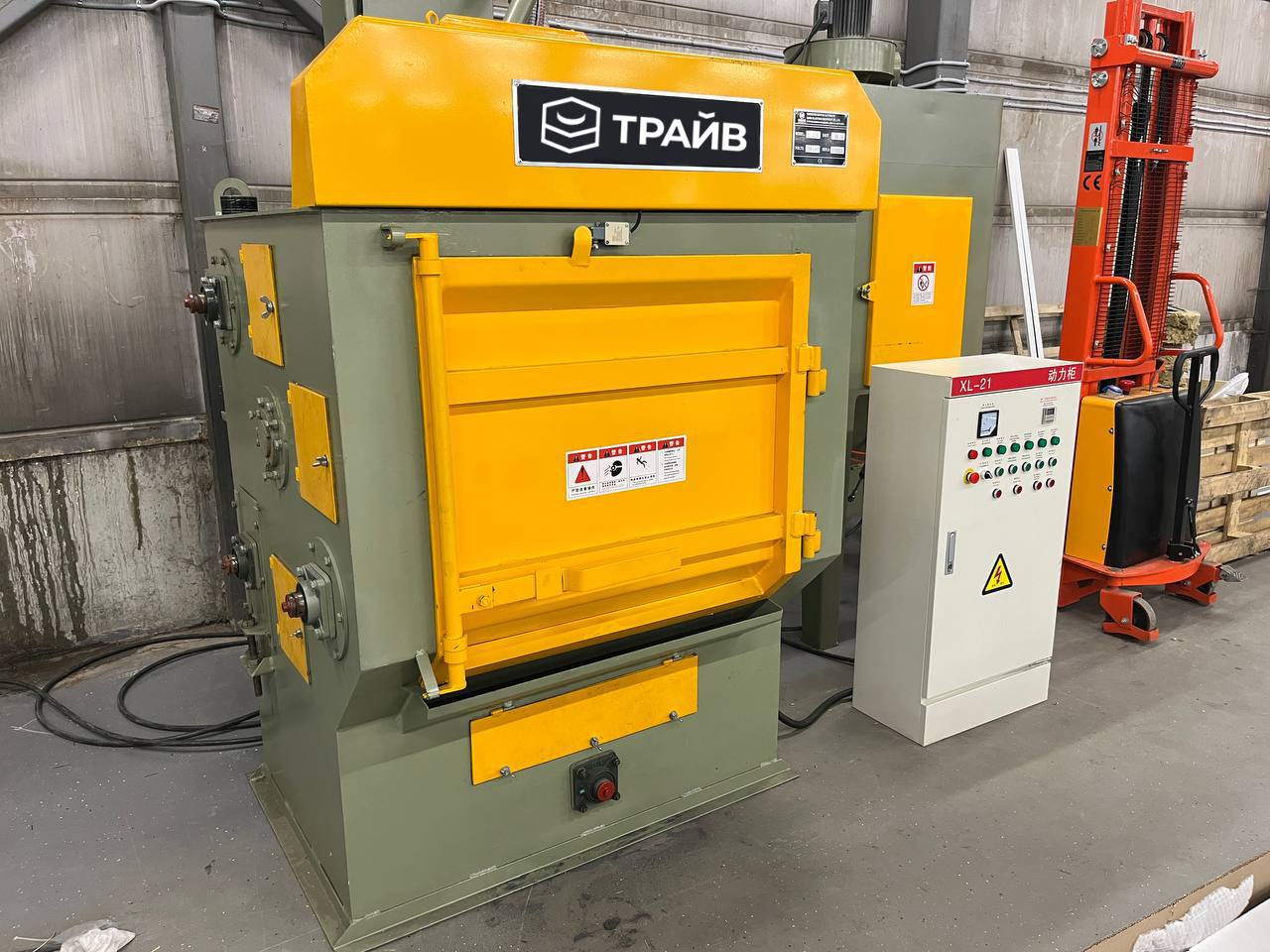

Дробеметная установка с турбиной работает без использования сжатого воздуха. Металлическое колесо с лопатками вращается со скоростью 3000 оборотов в минуту, и центробежная сила выбрасывает дробь на деталь с огромной энергией. Этот метод в 10 раз производительнее обычного пневматического сопла.

Такие устройства применяют для очистки листов, швеллеров и простых балок на конвейере. Оператор настраивает угол выброса дроби путем поворота направляющей втулки, что позволяет сфокусировать поток на нужной зоне. Турбины потребляют меньше электроэнергии в расчете на квадратный метр поверхности.

Но дробеметные колеса имеют ограничения: они не могут чистить внутренние полости труб или сложные глубокие ниши. Для таких задач всегда используют выносные пневматические сопла. В турбинах детали изнашиваются быстрее из-за прямого контакта с абразивом. Лопатки из твердого сплава меняют каждые 500–1000 часов работы. Даже небольшой перекос колеса вызывает сильную вибрацию и может разрушить подшипники, поэтому за балансировкой нужно тщательно следить.

Защита резьбы и посадочных мест - важный этап подготовки. Мощный поток абразива мгновенно сбивает витки резьбы и меняет размеры точных отверстий. Для защиты мастера используют специальные заглушки из резины или мягкого пластика, плотно закрывающие канал и гасят энергию ударов дроби.

Для наружной резьбы применяют стальные втулки или плотную маскирующую ленту, которая должна иметь толщину не менее 0,5 мм и выдерживать прямой удар струи. После обработки защиту снимают. Поверхность под ней остается чистой и нетронутой, что исключает необходимость повторной прогонки резьбы метчиком.

Иногда специалисты используют деревянные пробки или силиконовые колпачки. Эти материалы стоят дешево и служат долго. Важно следить за плотностью прилегания защиты. Если дробь попадет под маску, она повредит зеркало цилиндра или калиброванный вал. После завершения работ деталь продувают сжатым воздухом под высоким давлением, чтобы удалить застрявшие дробинки из тупиковых отверстий и пазов.
