Дугопрессовая сварка

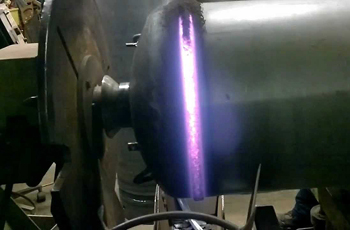

Дугопрессовая сварка обеспечивает создание неразъемного соединения заготовок с плоским основанием за счет кратковременного горения мощной электрической дуги. В начале рабочего цикла деталь помещают в зажим специального пистолета и плотно прижимают к поверхности металлического листа. Когда специалист нажимает на пусковой крючок, встроенный механизм немного приподнимает метиз, что вызывает пробой воздушного зазора и возникновение плазменного канала. Температура в этой зоне мгновенно достигает огромных величин и переводит поверхностные слои металла в жидкую фазу.

Процесс длится сотые доли секунды, потому что электроника строго контролирует время подачи энергии для защиты материала от сквозного прожога или сильного искажения формы. Тонкая настройка параметров позволяет получать надежное сцепление без использования дополнительных электродов или проволоки.

Когда металл в зоне контакта превращается в ванну расплава, пружина с силой вдавливает деталь в жидкий слой основной плиты. Часть материала при этом выходит наружу и формирует аккуратный воротник, который увеличивает общую площадь сцепления и укрепляет узел. Стыковка завершается практически мгновенно, так как малый объем расплава быстро отдает тепло в холодную заготовку и застывает. Шов имеет однородную структуру и по механическим характеристикам соответствует основному сплаву.

Керамические кольца играют роль временной литейной формы и защиты при выполнении дугопрессовой сварки массивных стержней. Этот элемент надевают на конец шпильки перед началом процесса, чтобы он плотно прилегал к основной плите в месте стыка. Кольцо удерживает расплавленный металл внутри зоны контакта и не дает ему разбрызгиваться под действием мощного магнитного поля.

Внутренняя полость керамики имеет специальную конфигурацию, которая формирует ровный и симметричный валик вокруг основания детали. Благодаря этому соединение приобретает высокую прочность и аккуратный вид без лишних наплывов по краям. Оснастка также концентрирует тепло в нужной точке, что значительно повышает эффективность нагрева при работе на больших токах.

Дополнительная функция керамического изолятора - защита ванны расплава от негативного влияния атмосферного воздуха. Внутри кольца быстро скапливаются пары металла, которые создают временную преграду для кислорода и азота на протяжении всего цикла горения дуги. Эта мера избавляет от необходимости применять баллоны с аргоном при монтаже арматуры диаметром от 10 до 25 мм. Когда металл застывает и шов кристаллизуется, керамику разбивают легким ударом молотка и удаляют остатки материала.

Для работы с тонким листовым прокатом применяют технологию конденсаторного разряда, которая обеспечивает минимальное термическое воздействие. Метод основан на мгновенном выделении энергии из батареи конденсаторов большой емкости через тонкий кончик на торце детали. Цикл сварки занимает минимум времени, поэтому тепло не успевает уйти вглубь металла и вызвать коробление поверхности.

Подобный подход позволяет крепить шпильки к панелям толщиной 0,5-0,8 мм без появления следов нагрева на обратной стороне. Лицевая плоскость заготовки сохраняет идеальный вид, что важно для производства корпусов приборов или декоративных панелей с полировкой. Высокая скорость разряда предотвращает масштабное расплавление структуры, но создает прочную связь в точке контакта.

Надежность стыка на тонком металле достигается за счет точного контроля напряжения заряда в зависимости от диаметра метиза. Мастер настраивает параметры оборудования так, чтобы энергия была достаточной для плавления лишь микронного слоя стали. В момент прохождения тока пружина сварочного пистолета вдавливает шпильку в лист, создавая монолитное соединение. Прочность такого узла на разрыв часто превышает прочность самой основы, поэтому при испытаниях металл листа рвется раньше места сварки.

Сварка алюминиевых шпилек дугопрессовым способом возможна при использовании защитного газа и специальной настройки инверторного источника. Алюминий обладает высокой теплопроводностью и мгновенно образует оксидную пленку на воздухе, что затрудняет процесс обычного плавления.

Для получения качественного шва в зону горения дуги подают чистый аргон, который вытесняет кислород и предотвращает окисление расплава. Программа аппарата плавно наращивает ток и контролирует время погружения шпильки для обеспечения глубокого провара.

Качество соединения в этом случае получается стабильным, а структура металла в зоне стыка остается мелкозернистой и прочной. Процесс требует применения алюминиевых метизов, которые по химическому составу соответствуют марке основного листа.

Для тонкостенных алюминиевых корпусов чаще выбирают конденсаторный метод приварки метизов без газовой защиты. Вспышка энергии происходит настолько быстро, что оксидный слой не успевает помешать формированию прочного молекулярного сцепления. После завершения операции вокруг основания шпильки образуется небольшое утолщение, которое не портит эстетику изделия.

Дугопрессовая сварка менее чувствительна к загрязнениям, чем аргонодуговая, но для ответственных конструкций чистота металла имеет решающее значение. Наличие толстого слоя ржавчины, старой краски или заводской смазки мешает стабильному поджигу дуги и может привести к обрыву плазменного канала. Загрязнения при нагреве выделяют газы, которые образуют поры и пустоты внутри монолитного соединения.

Для обеспечения высокого качества зону приварки зачищают металлической щеткой или абразивным кругом до появления стального блеска. Подготовка гарантирует полное отсутствие шлаковых включений и обеспечивает высокую прочность шва на разрыв. Удаление оксидов особенно важно при работе с легированными сталями и цветными металлами.

Важную роль играет и надежное закрепление заземляющего зажима на основной заготовке. Если контакт будет слабым, ток в сварочной цепи начнет колебаться, что негативно скажется на глубине проплавления основания. Поверхность в месте крепления «массы» также должна быть чистой и свободной от диэлектрических покрытий. Когда работают с оцинкованным прокатом, слой цинка в точке сварки обязательно удаляют, так как пары этого металла токсичны и нарушают стабильность дуги.

Возможности оборудования позволяют приваривать к массивным плитам и балкам стальные шпильки и анкеры диаметром до 25 мм. Для таких работ используют мощные трансформаторные или инверторные установки, которые способны выдавать ток силой до 2500 А.

Толщина основания при этом должна составлять не менее 1/3 или 1/4 от диаметра самого метиза для исключения сильных тепловых деформаций. Если диаметр стержня превышает 12 мм, процесс всегда сопровождается использованием керамических колец для удержания большого объема расплава. Время сварки для крупных деталей увеличивается до 1 или 1,5 сек, что обеспечивает глубокое и надежное внедрение металла в структуру плиты.

При работе с мелкими метизами диаметром 3-8 мм ограничения по толщине основания практически отсутствуют. Такие элементы легко крепятся к листам толщиной 1-2 мм без риска прожога при использовании правильных настроек аппарата. Максимальная длина привариваемого стержня ограничена лишь габаритами сварочного пистолета и наличием свободного пространства над заготовкой. Для очень длинных анкеров применяют специальные удлинители для упоров и цанг, которые поддерживают соосность детали.

Защитный газ при работе с нержавеющей сталью предотвращает выгорание легирующих элементов и сохраняет антикоррозийные свойства зоны стыка. Обычно применяют чистый аргон или смеси на его основе, которые подают через сопло пистолета непосредственно в зону горения дуги. Газовая среда полностью вытесняет атмосферный воздух и исключает образование пористой структуры в металле шва.

Когда используют защиту, поверхность вокруг шпильки остается светлой и не требует длительного химического травления после завершения работ. Подобный подход обязателен при производстве оборудования для пищевой, химической и медицинской промышленности. Высокая чистота процесса гарантирует отсутствие скрытых дефектов, которые могут стать очагами точечной коррозии в будущем.

Для некоторых видов нержавеющих метизов малого диаметра допускается сварка без использования газа при условии применения конденсаторного разряда. Вспышка длится миллисекунды, поэтому металл не успевает вступить в активную реакцию с кислородом на значительную глубину. Но при использовании метода вытянутой дуги на массивных деталях газ становится необходимым компонентом технологического процесса. Расход аргона регулируют через ротаметр для обеспечения мягкого и стабильного потока без турбулентности.

Точность установки метизов при ручном использовании сварочного пистолета составляет около 0,5 мм при условии предварительной разметки. Для повышения качества позиционирования на поверхность листа наносят центровые метки керном, в которые вставляют кончик метиза перед началом цикла. Использование специальных шаблонов или кондукторов позволяет сократить погрешность до 0,2 мм и значительно ускорить процесс монтажа.

Опорная подошва пистолета обеспечивает перпендикулярность шпильки относительно плоскости основания, что исключает перекосы при последующей сборке узлов. Мастер контролирует положение инструмента визуально или с помощью встроенных в оснастку пузырьковых уровней. Этот метод фиксации деталей превосходит по точности и скорости традиционное сверление и нарезание резьбы.

При работе на автоматизированных координатных столах точность позиционирования метизов достигает 0,1 мм или выше. Программа перемещает сварочную головку в строгом соответствии с электронным чертежом изделия, исключая человеческий фактор. Подобное оборудование незаменимо при массовом производстве лицевых панелей приборов, где допуски на расположение крепежа крайне малы. Стабильность размеров гарантирует легкую установку ответных деталей и печатных плат без дополнительной подгонки отверстий. Система прижимов на столе надежно удерживает лист в фиксированном положении на протяжении всего цикла обработки партии.

Дугопрессовая сварка позволяет отказаться от сверления сквозных отверстий, что сохраняет герметичность и целостность металлической заготовки. Традиционные болты требуют доступа к детали с двух сторон для установки гайки и шайбы, что часто невозможно в закрытых резервуарах.

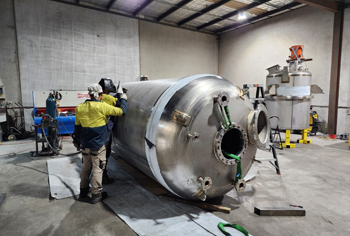

Приварная шпилька монтируется только с внешней стороны, поэтому внутреннее пространство остается нетронутым и защищенным от протечек. Это преимущество критично для производства цистерн, трансформаторных баков и корпусов судов. Отсутствие отверстий также снижает риск возникновения коррозии в местах нарушения защитного слоя металла.

Механическая прочность приваренного метиза не уступает прочности болтового соединения аналогичного диаметра за счет формирования монолитного шва. Сварка исключает возможность самопроизвольного раскручивания крепежа от вибраций или температурных перепадов в процессе эксплуатации. Стык выдерживает высокие нагрузки на сдвиг и растяжение, обеспечивая надежную фиксацию навесного оборудования и трубопроводов. Скорость монтажа одной шпильки в несколько раз выше времени, которое требуется на разметку, сверление и нарезание резьбы.

Дугопрессовая технология позволяет выполнять надежные соединения в любом пространственном положении без потери качества сварного узла. Сварочный пистолет надежно удерживает деталь в цанге, поэтому она не выпадает под действием силы тяжести при работе над головой. Автоматика аппарата компенсирует влияние положения на сварочную ванну путем корректировки времени горения дуги и силы прижима.

При вертикальной сварке керамические кольца или защитный газ предотвращают стекание расплавленного металла, формируя ровный валик вокруг основания. Подобная универсальность делает метод незаменимым при проведении ремонтных работ на уже смонтированных объектах или внутри корпусов судов. Мастер может устанавливать крепеж на стены и потолки цехов без разборки существующих конструкций.

Процесс остается безопасным для человека, так как объем брызг расплава при данном методе минимален по сравнению с ручной дуговой сваркой. Использование закрытых защитных щитков и плотной одежды исключает получение ожогов при работе в потолочном положении. Специальные насадки на пистолет обеспечивают стабильную фиксацию инструмента на криволинейных поверхностях труб или балок.

Минимальное тепловое воздействие при дугопрессовой сварке предотвращает повреждение лицевой поверхности и сохраняет свойства металла на обратной стороне заготовки. Когда используют метод конденсаторного разряда, глубина проплавления составляет всего доли миллиметра, поэтому нагрев не выходит за пределы зоны контакта. Это позволяет приваривать шпильки к листам с уже нанесенным лакокрасочным, порошковым или пластиковым покрытием без его выгорания.

Лицевая сторона остается идеально гладкой, что исключает необходимость проведения шлифовки или повторной окраски деталей после монтажа. Данная особенность высоко ценится в производстве торгового оборудования, бытовой техники и элементов фасадных систем. Эстетический вид изделия сохраняется в первозданном виде на протяжении всего технологического цикла.

При использовании метода вытянутой дуги на толстых пластинах нагрев более значителен, но он все равно остается локализованным в узком пятне. Массивное основание эффективно отводит тепло, поэтому зона термического влияния не распространяется на большие расстояния от шпильки. Металл с обратной стороны может слегка изменить цвет из-за окисления, если толщина листа невелика. Чтобы минимизировать этот эффект, применяют медные теплоотводящие подкладки, которые плотно прижимают к заготовке в месте сварки.

Высокая скорость выполнения одного цикла делает дугопрессовую сварку лидером по производительности среди всех методов крепления метизов. Процесс установки одной шпильки занимает от 0,1 до 2 секунд - в зависимости от диаметра детали и выбранной технологии.

С учетом времени на перезарядку пистолета опытный оператор может монтировать до 10 или 15 элементов в минуту. Такой темп работы позволяет выпускать тысячи готовых изделий за одну рабочую смену без потери качества соединений. Отсутствие необходимости в зачистке швов от шлака и брызг сокращает время на финишную обработку продукции. Экономическая эффективность метода возрастает пропорционально объему выпускаемой партии заготовок.

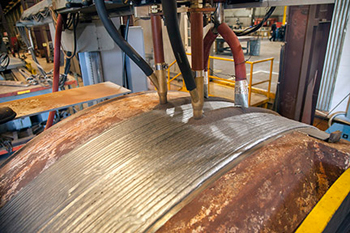

При использовании автоматических линий со световой индикацией или роботов производительность возрастает еще в несколько раз. Машина может работать непрерывно, когда подача шпилек осуществляется автоматически из вибробункера через гибкий шланг. Система ЧПУ мгновенно перемещает заготовку в нужную точку и производит выстрел, обеспечивая стопроцентную повторяемость процесса. Подобные комплексы активно применяются на автомобильных заводах для приварки сотен крепежных шпилек к кузову за один проход конвейера.
