Электронно-лучевая сварка

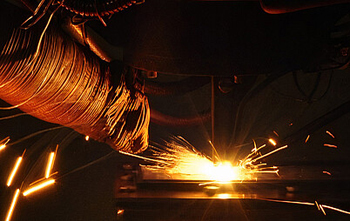

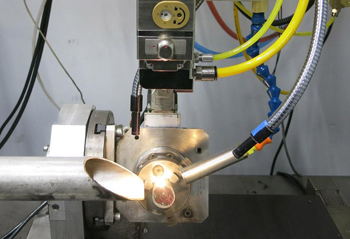

Когда сфокусированный поток электронов ударяет в поверхность металла, он создает узкий и глубокий канал, который заполняют пары материала. Плотность энергии в пятне нагрева настолько велика, что луч буквально прошивает заготовку на огромную глубину за один проход. Этот процесс называют кинжальным проплавлением из-за характерной формы сечения шва, который напоминает узкое лезвие.

Расплавленный металл удерживается на стенках канала силами поверхностного натяжения и внутренним давлением паров. При движении пучка вдоль стыка жидкая фаза обтекает зону нагрева и мгновенно кристаллизуется за ней. Благодаря такой механике можно соединять очень толстые плиты без предварительной разделки кромок.

Ширина зоны расплава остается минимальной по всей глубине, поэтому общее тепловложение в деталь получается крайне низким. Кромки заготовок сплавляют между собой с образованием монолитной структуры без пор и посторонних включений. Форма шва позволяет изготавливать ответственные узлы, где требуется высокая прочность при малом весе конструкции. После завершения работ деталь почти не меняет размеров.

Процесс торможения быстрых электронов при столкновении с атомами металла неизбежно порождает мощное вторичное рентгеновское излучение. По этой причине вакуумную камеру и все смотровые окна изготавливают из специальных материалов для эффективного поглощения опасных лучей. Стенки камеры делают из толстой стали или футеруют их листовым свинцом для обеспечения полной радиационной безопасности. Стекла иллюминаторов содержат высокий процент оксида свинца, который сохраняет прозрачность и блокирует прохождение жесткого излучения.

Вся установка проходит строгую проверку на наличие утечек перед началом серийной эксплуатации. Конструкция дверей и шлюзов исключает появление прямых щелей для свободного выхода частиц наружу. Система автоматических блокировок отключает высокое напряжение, если герметичность камеры нарушается или дверь открывается в процессе работы. Приборы контроля радиационного фона постоянно следят за уровнем излучения в помещении цеха и подают сигнал при любых отклонениях.

Специалисты находятся за пределами рабочей зоны и управляют процессом дистанционно через видеокамеры или защищенные окна. Такой подход полностью исключает риск облучения и делает технологию безопасной для здоровья.

Титан активно вступает в реакцию с кислородом, азотом и водородом из воздуха уже при температуре +350℃, что приводит к мгновенному охрупчиванию шва. Вакуумная среда внутри камеры обеспечивает идеальную чистоту и исключает контакт раскаленного металла с любыми газами. Когда луч плавит титановую заготовку, отсутствие атмосферных примесей гарантирует сохранение высокой вязкости и прочности соединения.

Ни один другой способ сварки в защитных газах не дает такой глубины защиты от окисления, как глубокий вакуум. Шов получается светлым и блестящим, потому что на поверхности не образуются альфированные слои или цвета побежалости. Тщательный контроль параметров пучка позволяет сваривать титан толщиной от 0.1 мм до 100 мм и более.

Низкое тепловложение минимизирует рост зерна в структуре сплава, поэтому механические свойства шва почти не уступают основному металлу. Это имеет решающее значение для авиационных лонжеронов и корпусов подводных аппаратов под огромным давлением. Весь объем шва формируют за один проход, что исключает накопление внутренних напряжений от повторных нагревов.

Электронно-лучевой метод позволяет легко расплавлять вольфрам, молибден и тантал, так как температура в фокусе луча превышает +5000℃. Эти металлы обладают крайне высокой температурой плавления и часто трескаются при использовании обычных горелок или дуги.

Высокая концентрация энергии в узком пятне обеспечивает мгновенное образование сварочной ванны без прогрева всей заготовки. Вакуум защищает тугоплавкие материалы от газовой коррозии и предотвращает их разрушение под действием внутренних напряжений. Когда работают с вольфрамом, часто применяют предварительный подогрев зоны стыка самим расфокусированным лучом. Этот прием снижает риск появления трещин при кристаллизации и повышает пластичность готового соединения.

Шов на молибдене или тантале получается плотным и однородным, потому что вакуум способствует удалению газовых пузырьков из расплава. Тонкие настройки пушки дают возможность точно дозировать энергию для сварки фольги из вольфрама толщиной в несколько десятков мкм. При этом луч сохраняет стабильность и не вызывает разбрызгивания дорогостоящего материала.

Поток электронов представляет собой пучок отрицательно заряженных частиц с высокой чувствительностью к любым внешним и внутренним магнитным полям. Даже магнитное поле Земли или остаточная намагниченность стальной детали могут отклонить луч от линии стыка на несколько миллиметров.

Чтобы избежать брака, заготовки перед помещением в вакуумную камеру подвергают полному размагничиванию на специальных стендах. Внутри самой установки используют магнитные линзы и отклоняющие системы для корректировки пути электронов с высокой точностью. Если деталь имеет сложную форму и создает неоднородные поля, система управления учитывает эти искажения в реальном времени.

Пучок электронов должен попадать точно в центр разделки кромок для формирования качественного и симметричного шва. Для защиты от внешних помех корпус вакуумной камеры часто изготавливают из материалов с высокой магнитной проницаемостью. Когда варят детали из ферромагнитных сплавов, применяют специальные режимы сканирования луча для компенсации его отклонения. Стабильность траектории пучка напрямую определяет глубину проплавления и отсутствие непроваров в корне шва.

Современные электронные пушки с ускоряющим напряжением до 150 кВ способны соединять стальные плиты толщиной до 200-300 мм за один проход. Такие показатели недоступны для любых других методов сварки плавлением без сложной многослойной разделки кромок. Энергия пучка проникает глубоко в структуру металла и плавит его по всей высоте стыка одновременно. Это позволяет собирать массивные корпуса турбин, детали тяжелых прессов и элементы атомных реакторов с минимальными временными затратами.

При работе с такими толщинами используют мощные вакуумные установки с объемом камеры в десятки кубических метров. Весь процесс протекает на умеренной скорости для обеспечения стабильного формирования сварочного канала. При сварке сверхтолстых материалов особое внимание уделяют форме пучка и его фокусировке в глубине заготовки. Если мощность пушки недостаточна, электроны не смогут пробить всю толщу и в нижней части возникнет непровар. Для достижения монолитности на плитах толщиной более 400 мм часто применяют сварку с двух сторон.

Технология исключает необходимость наплавки огромного количества присадочного материала, что снижает вес готового изделия. Электронный луч остается самым эффективным инструментом для производства сверхтяжелых металлоконструкций.

Из-за крайне малой ширины электронного луча требования к точности сборки и подгонки стыка остаются очень жесткими. Для качественного сплавления кромок зазор между заготовками не должен превышать 0.1-0.2 мм по всей длине шва. Если щель будет слишком широкой, электроны просто пройдут сквозь нее без образования сварочной ванны.

Поверхности стыка подвергают чистовой механической обработке на фрезерных или шлифовальных станках. Перед загрузкой в камеру детали фиксируют в специальных зажимных приспособлениях для предотвращения их смещения во время откачки воздуха. Точная геометрия кромок гарантирует отсутствие пустот и раковин внутри глубокого шва. Любые загрязнения или следы масла на торцах деталей могут привести к выбросу металла и нарушению стабильности луча.

Перед сваркой края заготовок тщательно обезжиривают и очищают от окислов химическим способом. Когда работают с массивными деталями, применяют предварительную прихватку тем же электронным лучом на малых токах. Это позволяет сохранить соосность элементов при термическом расширении в процессе основного цикла.

Длительность откачки воздуха зависит от рабочего объема камеры и мощности вакуумных насосов системы. Для небольших лабораторных установок этот процесс занимает от 5 до 15 минут до достижения рабочего давления в 0,0001 мм рт. ст. Огромные промышленные камеры для сварки авиационных крыльев или корпусов требуют до 1-2 часов для создания нужной степени разрежения. В это время заготовки находятся внутри в неподвижном состоянии, а система управления следит за уровнем остаточных газов.

Вакуум должен быть глубоким, чтобы предотвратить рассеивание пучка электронов на молекулах воздуха. Чем выше требования к чистоте шва, тем дольше длится этап предварительной подготовки среды.

Для повышения производительности используют камеры со специальными шлюзовыми устройствами для быстрой смены деталей без полной потери вакуума. Также применяют метод локального вакуумирования, когда откачивают воздух только из небольшой зоны вокруг электронной пушки. Это позволяет работать с очень длинными трубами или крупногабаритными панелями без использования гигантских камер. После завершения сварки камеру заполняют сухим азотом или воздухом для плавного выравнивания давления перед открытием двери.

Электронно-лучевая технология обеспечивает минимальный уровень остаточных напряжений по сравнению с дуговыми методами за счет предельно узкой зоны нагрева. Поскольку объем расплавленного металла очень мал, силы усадки при остывании действуют на конструкцию менее агрессивно.

Деформации заготовок после сварки остаются в пределах допусков на чистовую обработку и часто не требуют последующей правки. Это позволяет сваривать уже закаленные или прецизионные детали без риска их коробления или искривления. Металл вне зоны шва почти не нагревается, поэтому сохраняет свои исходные физические свойства и структуру.

Для дополнительного снижения напряжений используют программное управление траекторией луча с постепенным нарастанием и спадом мощности. В некоторых случаях применяют сопутствующий подогрев всей детали расфокусированным пучком прямо в вакууме. Такой подход выравнивает температурный градиент и способствует плавному распределению внутренних сил. Швы после лучевой обработки обладают высокой усталостной прочностью и надежно работают в условиях циклических нагрузок.

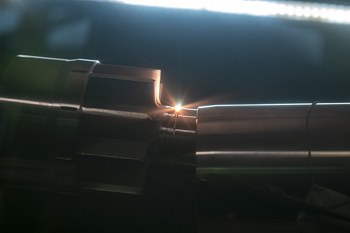

Технология позволяет соединять венец шестерни со ступицей с сохранением идеальной соосности и минимальным биением после сборки. Поскольку зона термического влияния не превышает 1 мм, закаленные зубья шестерни не теряют свою твердость и геометрию в процессе нагрева.

Сварку проводят по кольцевому стыку на огромной скорости, что предотвращает общий перегрев массивной заготовки. Это избавляет от необходимости проводить финишную закалку или шлифовку зубьев после выполнения сварочных работ. Компактный и глубокий шов выдерживает колоссальные крутящие моменты в современных коробках передач и редукторах. В автомобильной промышленности этот метод стал стандартом для производства облегченных и прочных элементов трансмиссии.

Использование луча позволяет собирать шестерни из разных материалов, например, из дорогой легированной стали и дешевой ступицы. Процесс полностью автоматизируют, что гарантирует идентичность всех соединений в многотысячной серии изделий. Вакуум обеспечивает отсутствие нагара и цветов побежалости, поэтому детали не требуют сложной химической очистки. Шестерни после сварки сразу готовы к установке в узел или к минимальной финишной доводке.

Электронный луч обладает гораздо более высоким коэффициентом полезного действия и позволяет проплавлять металл на глубину до 200 мм и более. Лазерные установки ограничены физическими свойствами светового потока и редко обеспечивают глубину более 20 мм за один проход. Электроны проникают внутрь материала эффективнее, потому что они не зависят от коэффициента отражения поверхности заготовки.

При сварке меди или алюминия лазерный луч часто отражается от зеркальной поверхности для потери мощности. Электронная пушка работает стабильно на любых типах металлов и сплавов независимо от их цвета или степени полировки. Вакуумная среда также дает дополнительное преимущество для полного исключения газов в зоне плавления.

Стоимость эксплуатации мощных электронных пушек часто оказывается ниже содержания аналогичных по мощности газовых или твердотельных лазеров. Луч электронов можно легко отклонять и фокусировать магнитными полями без использования дорогих оптических линз и зеркал. Оптика лазера быстро загрязняется продуктами испарения металла и требует регулярной замены или чистки. Электронная пушка лишена этого недостатка, потому что ее компоненты находятся на значительном удалении от сварочной ванны.
