Электроплазменная полировка

Технологию выбирают для финишной обработки нержавеющей стали, титановых сплавов, меди и алюминия. Твердые материалы на основе хрома и никеля поддаются воздействию плазмы лучше всего. Углеродистые и низколегированные стали тоже можно полировать в специальных растворах солей аммония, но для каждого типа металла инженеры подбирают свой уникальный состав электролита и параметры рабочего напряжения. Чугун не рекомендуют обрабатывать таким способом из-за его пористой структуры и высокого содержания графита. Использование метода для изделий из драгоценных металлов позволяет достичь высокой степени блеска без потери веса заготовки.

Мастер внимательно следит за концентрацией солей в ванне для исключения появления мутных пятен на поверхности. Результат процесса напрямую зависит от исходного качества проката и отсутствия глубоких структурных дефектов внутри металла. Латунь и бронза приобретают яркий золотистый оттенок за 3–5 мин пребывания в активной среде. Детали со сложным химическим составом требуют особо точной настройки частоты и силы тока. Специалисты часто используют этот способ для полировки нержавейки марок AISI 304 и AISI 316.

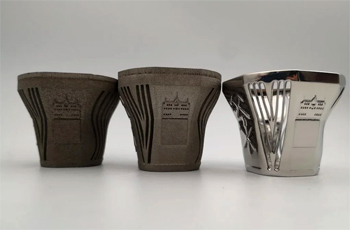

Глянцевый эффект получается глубоким и равномерным по всей площади изделия. Технология исключает возникновение механических царапин: инструмент не касается поверхности заготовки.

Установка эффективно справляется с микронеровностями и снижает параметр шероховатости Ra в 2–4 раза. Если исходная поверхность имеет показатель 0.8 мкм, то после ванны значение падает до 0.2 мкм.

Глубокие царапины и крупные забоины плазма скрыть не способна. Напротив: зеркальный блеск подчеркивает все серьезные механические изъяны и огрехи предыдущей обработки. Поэтому перед погружением заготовку шлифуют абразивами до нужной кондиции.

Метод отлично удаляет микрозаусенцы после фрезерных или токарных работ. Острые кромки при этом плавно скругляются под действием импульсных разрядов высокого напряжения. Поверхность становится идеально гладкой и приобретает высокую отражающую способность.

Итоговая чистота соответствует 9-му или 10-му классу точности по государственным стандартам. Специалисты используют электронные профилометры для точного замера результата на каждом этапе. Импульсный характер воздействия позволяет срезать только самые острые пики микрорельефа. Впадины шероховатости при этом заполняются оплавленным металлом в нанометровом диапазоне.

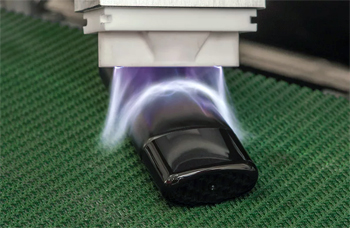

Пароплазменная оболочка окутывает изделие целиком и проникает в самые труднодоступные зоны. Внутренние каналы труб и сложные полости гидравлических блоков полируются равномерно со всех сторон. Жидкий электролит свободно затекает в любые отверстия и обеспечивает подвод электрического тока. В этом преимущество метода перед механическими щетками или абразивными лентами. Оборудование позволяет обрабатывать детали с запутанной геометрией без потери качества блеска.

Для узких отверстий диаметром менее 5 мм процесс иногда протекает медленнее. Газовые пузырьки могут задерживаться внутри и мешать стабильному горению плазмы. В таких случаях применяют принудительное перемешивание раствора в ванне.

Качество финишной отделки внутри детали не уступает внешним плоскостям и ребрам. Метод крайне востребован в производстве насосных систем и медицинских канюль. Равномерное воздействие плазмы гарантирует отсутствие необработанных зон в глубоких пазах. Электролит вымывает продукты плавления и обеспечивает постоянный приток свежих ионов в зону разряда. Процесс исключает заклинивание инструмента или повреждение внутренних резьб.

После завершения цикла деталь тщательно промывают для удаления солей из скрытых полостей. Технология позволяет достигать зеркального эффекта на объектах с любым количеством внутренних перегородок.

Раствор электролита состоит из чистой воды и солей аммония в концентрации от 2% до 6%. В нем полностью отсутствуют агрессивные кислоты и токсичные щелочи. При нагреве и работе в атмосферу не выделяются едкие пары или вредные газы, поэтому оборудование можно размещать в обычных производственных цехах без усиленной химической защиты. Персоналу не требуются тяжелые спецкостюмы, противогазы и специальные средства защиты органов дыхания.

Отработанную жидкость сливают в общую канализацию после простой фильтрации и нейтрализации. Соли аммония часто применяют в сельском хозяйстве как удобрения, что подтверждает их безвредность.

Технология полностью соответствует самым строгим экологическим стандартам. Затраты предприятия на утилизацию отработанных материалов при этом способе остаются минимальными. Безопасность процесса привлекает внимание заказчиков из высокотехнологичных отраслей. В помещении отсутствуют неприятные запахи и налет на стенах. Жидкость в ванне не разрушает стальные емкости и имеет долгий срок службы. Мастер лишь периодически добавляет воду для компенсации естественного испарения.

Полный цикл обработки изделия в ванне длится от 2 до 5 минут. Точное время нахождения под током зависит от химического состава сплава и исходного состояния поверхности. Массивные стальные плиты требуют более долгой выдержки для прогрева и возникновения стабильной плазменной оболочки. Тонкостенные детали из нержавеющей стали приобретают яркий зеркальный блеск всего за 120–180 секунд.

Весь процесс проходит за одно погружение: дополнительные этапы или промежуточные промывки реагентами не требуются. Это значительно сокращает производственный цикл и позволяет быстро выполнять срочные заказы. Параметры тока настраивают индивидуально для каждой новой загрузки.

Высокая производительность установки дает возможность обрабатывать большие партии продукции в течение одной рабочей смены. Оператор постоянно следит за цветом свечения плазменного облака и контролирует показания амперметра. После завершения цикла деталь извлекают из раствора и промывают теплой чистой водой. Такая процедура полностью удаляет остатки солей и предотвращает появление разводов при высыхании.

Воздействие электрической плазмы ограничивается тончайшим поверхностным слоем материала. Глубина термического влияния в процессе обработки не превышает нескольких микрон. Основной массив заготовки не подвергается перегреву и полностью сохраняет свои механические свойства. Твердость и вязкость металла остаются на прежнем уровне.

Технология не вызывает деформаций, коробления или опасных внутренних напряжений в материале. Она подходит для доводки закаленных сталей и прецизионных узлов машин. На поверхности образуется тонкая пассивирующая пленка, которая дополнительно упрочняет верхний слой. Она закрывает микропоры и делает структуру металла более монолитной. Риск появления микротрещин или хрупкости в зоне обработки полностью исключен.

Инженеры часто выбирают этот способ для финишной отделки ответственных авиационных компонентов. Стабильность кристаллической решетки гарантирует надежность работы деталей под высокой нагрузкой. Плазменное воздействие убирает наклеп после механической шлифовки. Поверхность приобретает однородные физические свойства по всей площади.

Поверхность металла должна быть полностью очищена от масел, жиров и консервационных смазок. Пятна органики мешают возникновению устойчивого плазменного разряда и могут вызвать подгорание электролита. Для обезжиривания используют мягкие щелочные растворы или органические растворители. Старую краску и лаковые покрытия удаляют механическим путем или специальными химическими смывками.

Чистая заготовка гарантирует мгновенное и равномерное покрытие плазменным облаком со всех сторон. Если на металле присутствует глубокая коррозия, ее сначала зачищают абразивными материалами.

Следы сварки и толстую окалину тоже рекомендуют предварительно обработать шлифовальной машиной. Хотя плазма эффективно убирает цвета побежалости: грубые наплывы металла лучше срезать заранее. Специалист осматривает каждое изделие перед погружением в ванну для выявления дефектов. Остатки абразивной пыли после шлифовки смывают в ультразвуковой ванне. Чистота основы определяет 90% успеха всей финишной операции.

Электроплазменная обработка эффективно устраняет темные пятна, гарь и цвета побежалости в зоне нагрева. После кратковременного воздействия тока шов приобретает однородный серебристый цвет. Мелкие брызги металла и слишком острые выступы оплавляются под ударами микроразрядов. Поверхность становится гладкой и приятной на ощупь, что важно для бытовых изделий.

Этот способ значительно упрощает и ускоряет финишную доводку любых сварных конструкций, но не может заменить полноценную шлифовку при наличии крупных пор или глубоких непроваров. Плазма лишь облагораживает внешний вид и придает швам эстетичный зеркальный блеск.

Коррозийная стойкость зоны сварки после ванны возрастает в 2 раза за счет пассивации поверхности. Метод активно применяют при изготовлении перил, фурнитуры и торгового оборудования. Визуально граница между соединяемыми деталями становится практически незаметной. Процесс исключает необходимость долгой ручной очистки швов щетками и пастами. Внутренние напряжения в зоне термического влияния частично снимаются под действием плазмы.

Титан и его прочные сплавы отлично поддаются воздействию импульсной электролитной плазмы. Для этого металла специалисты используют специфические составы солей и повышенное напряжение до 350 В. Блеск получается глубоким, чистым и очень насыщенным.

Метод позволяет эффективно обрабатывать медицинские имплантаты и детали авиационных двигателей. Поверхность приобретает идеальную чистоту на молекулярном уровне. Процесс протекает при температуре электролита около +80–90℃. Высокая твердость титана не мешает быстрому растворению микроскопических выступов шероховатости.

Тонкая и прочная оксидная пленка после обработки значительно повышает биосовместимость изделий. Качество отражения света достигает максимальных значений для данного типа металла. Заказчики ценят технологию за полное отсутствие агрессивных кислот в производственном цикле.

Время полировки титана в среднем составляет 4–6 мин в зависимости от сложности формы. Процесс исключает налипание металла на инструмент, которое часто случается при механической доводке. Результат всегда отличается высокой повторяемостью.

Стабильное горение плазмы возможно только при постоянном нагреве раствора до +80–95 ℃. При снижении температуры жидкости до +70℃ пароплазменная оболочка начинает схлопываться, что приводит к мгновенному прекращению процесса полировки и переходу в режим обычного травления. В результате поверхность может стать матовой или покрыться некрасивыми пятнами.

Мастер постоянно контролирует показания температурных датчиков на пульте управления. Современные установки оснащают мощными электрическими ТЭНами для быстрого предварительного нагрева жидкости.

Система автоматики поддерживает заданный тепловой режим с точностью до 1℃, энергия самого электрического тока тоже вносит существенный вклад в постоянный подогрев ванны. Постоянная температура гарантирует получение однородного блеска на всех деталях в партии.

Точный термический баланс — главный секрет достижения безупречного зеркального финиша. Оператор корректирует время выдержки при изменении температуры в помещении цеха. Правильный нагрев обеспечивает нужную вязкость электролита для образования газового слоя, что позволяет току равномерно распределяться по всей площади заготовки.

Цветные металлы требуют особой настройки параметров тока и изменения состава рабочих солей. Медь и латунь полируются очень быстро: яркий блеск появляется уже через 90 сек. Алюминиевые сплавы приобретают ровную матовую или красивую полуглянцевую поверхность.

Итоговый результат зависит от содержания кремния и магния в конкретной марке проката. Для каждого сплава инженеры предварительно разрабатывают индивидуальную технологическую карту. Алюминий после ванны часто подвергают анодированию для сохранения достигнутого эстетического эффекта. Медь после обработки требует обязательного покрытия прозрачным лаком. Без защиты этот металл быстро потемнеет под воздействием кислорода воздуха.

Электроплазменный метод полностью исключает появление механических царапин на мягких цветных металлах. Изделия выглядят намного эффектнее и дороже по сравнению с ручной шлифовкой или полировкой. Технология крайне востребована в приборостроении, электротехнике и производстве сувениров, а мелкие контакты и шины приобретают идеальную проводимость за счет удаления окислов.

Срок службы глянцевой поверхности на качественной нержавеющей стали практически не ограничен. Тонкая пассивирующая пленка надежно защищает металл от окисления и атмосферной влаги. Изделия не тускнеют в жилых и офисных помещениях в течение 20–30 лет. На открытом воздухе яркий блеск сохраняется десятилетиями при отсутствии сильного абразивного воздействия. Сама структура металла на поверхности становится более устойчивой к негативным внешним факторам.

Для поддержания идеального вида достаточно периодически протирать детали мягкой тканью. Не рекомендуется использовать чистящие порошки с твердыми частицами: они могут оставить мелкую сетку царапин.

Электроплазменная обработка создает более плотный и надежный защитный слой по сравнению с механикой. Заказчик получает долговечный продукт с премиальным и современным внешним видом. Устойчивость к загрязнениям позволяет реже проводить генеральную чистку конструкций.

Технология отличается высокой гибкостью и не требует длительной или дорогой переналадки оборудования, поэтому заводы принимают заказы даже на единичные уникальные изделия и мелкие серии. Себестоимость процесса в основном складывается из затрат на электроэнергию и рабочие соли. Наполнение ванны служит долго, его лишь периодически корректируют путем добавления воды.

Экономическая эффективность метода значительно возрастает при серийном производстве мелких комплектующих. Стоимость услуги вполне доступна для частных заказчиков и представителей малого бизнеса. Цена профессиональной обработки одного изделия часто оказывается ниже расходов на ручную шлифовку и пасты.

Высокая скорость работы позволяет исполнителю быстро возвращать готовые заказы клиентам. Отсутствие брака и стабильный результат исключают любые лишние траты на переделку. Электроплазменная полировка — отличный выбор по соотношению высокого качества и честной цены.
