Фигурная резка труб

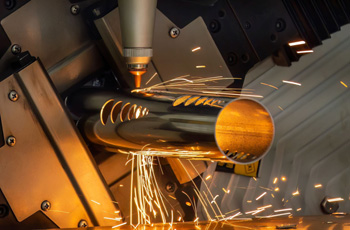

Лазерный луч обеспечивает создание на поверхности металла узоров любой сложности с точностью до 0,05 мм. Это позволяет вырезать тонкие линии и острые углы, которые невозможно получить при механической обработке. Когда программа станка управляет движением режущей головки, риск случайного отклонения от электронного чертежа полностью исчезает. Тонкий световой поток мгновенно разогревает сталь и выдувает остатки расплава мощной струей технического газа.

В итоге кромка имеет гладкую структуру и не требует последующей шлифовки или зачистки перед нанесением порошковой краски. Локальное воздействие энергии предотвращает деформацию, поэтому трубы малого диаметра сохраняют свою геометрию и не меняют форму. Процесс протекает быстро и дает возможность выпускать сотни идентичных деталей в течение одной рабочей смены.

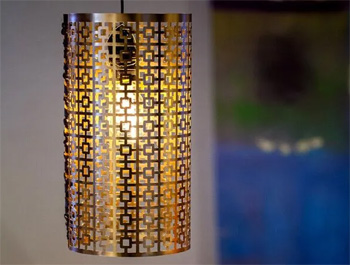

Станки с числовым программным управлением гарантируют полную повторяемость каждой мелкой детали в серийной партии художественных изделий. Компьютерная модель переносит сложный рисунок на металл без искажений и позволяет стыковать элементы будущей конструкции с идеальной точностью. Этот метод часто выбирают для изготовления авторских светильников, мебельных каркасов и ажурных фасадных панелей.

Струя воды с частицами абразивного песка позволяет раскраивать трубы с толщиной стенки до 100 мм без термического воздействия на материал. Это исключает появление цветов побежалости и закалку краев, что важно для сохранения исходных механических свойств сплава.

Когда жидкость под давлением 4000–6000 бар проходит сквозь заготовку, она плавно вымывает частицы стали и формирует аккуратный рез. Кромка в месте контакта имеет матовую поверхность и не требует дополнительного охлаждения в процессе работы. Технология подходит для обработки жаропрочных сталей, меди и латуни, которые проявляют чувствительность к нагреву лазером или плазмой.

Холодный способ раскроя предотвращает возникновение внутренних напряжений и исключает коробление длинных труб после завершения всех операций. Если заготовка имеет внутреннее полимерное покрытие или изоляцию, вода не разрушает эти слои и сохраняет их целостность. Программное обеспечение станка позволяет выполнять резку по любым векторным чертежам и создает уникальные декоративные узоры даже в крупногабаритных конструкциях.

Плазменная дуга обеспечивает высокую скорость раскроя труб из черного металла и нержавеющей стали при выполнении крупных заказов. Когда поток ионизированного газа под давлением проходит через сопло, он разогревает сталь и выдувает расплав из зоны контакта. Технология показывает лучшую экономическую эффективность при работе с заготовками средней и большой толщины. Установки с ЧПУ позволяют вырезать сложные геометрические фигуры и технологические отверстия с минимальной погрешностью.

Если проект требует массового выпуска декоративных стоек или опор, плазморез справляется с задачей быстрее лазера. Кромка после такой обработки может иметь небольшой налет окалины, который удаляют механическим способом или в галтовочных барабанах. Мощность источника тока подбирают исходя из характеристик проката, чтобы обеспечить стабильность дуги.

Процесс протекает в автоматическом режиме и требует минимального участия человека при перемещении тяжелых заготовок. Программное обеспечение станка рассчитывает траекторию движения резака с учетом кривизны поверхности трубы для сохранения постоянного зазора. Когда плазма проходит сквозь стенку металла, она оставляет за собой ровный шов без глубоких борозд и наплывов. Метод идеально подходит для создания элементов уличных ограждений, деталей спортивных площадок и малых архитектурных форм.

Для запуска автоматизированного процесса фигурного раскроя необходимо предоставить векторный чертеж детали в формате DXF или DWG. Эти файлы содержат точные координаты всех линий и окружностей, которые станок воспринимает как траекторию движения инструмента. Программное обеспечение раскладывает узоры на поверхности трубы с учетом диаметра и толщины стенки заготовки. Если чертеж имеет ошибки в виде незамкнутых контуров, система выдает предупреждение и требует доработки макета.

Тщательная подготовка документации на этапе проектирования исключает порчу дорогостоящего металла и ускоряет настройку оборудования. Оператор вводит параметры марки стали, чтобы компьютер подобрал оптимальную мощность и скорость перемещения режущей головки.

В техническом задании также указывают требования к качеству кромки и необходимости выполнения дополнительных технологических отверстий. Если деталь имеет сложную пространственную форму, инженеры создают трехмерную модель для визуального контроля всех стыков и соединений. Программа автоматически рассчитывает длину каждого реза и время работы станка, что позволяет точно определить стоимость услуги. Когда планируют серийное производство, макет оптимизируют для сокращения количества отходов и уменьшения числа холостых переходов головки.

Фигурная резка лазером или плазмой успешно применяется для обработки профильных труб с квадратным и прямоугольным сечением. Когда режущая головка проходит вдоль плоских граней, она сохраняет фокусное расстояние и обеспечивает высокую чистоту кромок. Программное управление учитывает наличие углов и корректирует скорость подачи инструмента на поворотах, чтобы избежать пережога металла.

Технология позволяет создавать сквозные орнаменты и перфорацию на всех четырех сторонах профиля за один цикл фиксации. Стенки заготовки не сминаются под воздействием луча, поэтому геометрия сечения остается неизменной по всей длине изделия. Декоративные профили находят широкое применение в производстве стильной мебели, перил и элементов перегородок. Художественный раскрой превращает обычный стальной прокат в изысканный объект промышленного дизайна.

Автоматизированные патроны вращают профиль с высокой точностью, что позволяет стыковать рисунки на соседних гранях без видимых переходов. Если проект требует создания отверстий под мебельную фурнитуру или скрытую проводку, станок выполняет их одновременно с декоративной резкой. Чистота поверхности после лазера исключает долгую ручную доводку и позволяет сразу переходить к этапу обезжиривания и покраски.

Технические возможности лазерного оборудования позволяют получать в стенках труб отверстия, диаметр которых равен толщине самого металла. Когда луч прошивает сталь толщиной 3 мм, минимальный размер прокола составит те же 3 мм без потери качества круга. Если требования проекта предполагают более мелкие детали, используют специальные режимы микросварки или прецизионные станки.

Точность контура остается стабильной, потому что лазерная головка совершает микронные перемещения под контролем электроники. Это важно при создании мелкой перфорации или ажурных узоров с плотным расположением элементов. Слишком близкое размещение прорезей может вызвать перегрев перемычек, поэтому программа автоматически выдерживает безопасное расстояние между ними.

При работе с нержавеющей сталью и алюминием минимальный диаметр может быть немного больше из-за специфики отражения луча от поверхности. Когда плазменный метод применяют для толстых труб, размер отверстий обычно начинается от 6–8 мм из-за большой ширины факела. Гидроабразивная резка позволяет делать очень мелкие проколы диаметром около 1 мм, но этот процесс занимает больше времени на подготовку.

Создание узоров и сквозных отверстий неизбежно меняет несущую способность трубного проката из-за удаления части конструкционного материала. Когда на поверхности вырезают крупный орнамент, жесткость трубы на изгиб и кручение снижается пропорционально площади удаленного металла.

Чтобы сохранить надежность изделия, конструкторы проводят предварительный расчет нагрузок и подбирают трубы с увеличенной толщиной стенки. Если декоративный элемент играет роль опоры или части лестничного ограждения, узоры располагают таким образом, чтобы сохранить цельные ребра жесткости. Правильное распределение вырезов позволяет достичь баланса между ажурностью дизайна и безопасностью эксплуатации конструкции.

Термическое воздействие лазера или плазмы создает узкую зону нагрева, которая практически не влияет на общие прочностные характеристики сплава. Когда используют гидроабразивный метод, структура металла остается полностью неизменной по всему объему заготовки. Если проект предполагает использование резных труб в уличных условиях, кромки защищают от коррозии для предотвращения ослабления сечения из-за ржавчины.

Нержавеющая сталь требует особого подхода при создании узоров из-за своей высокой вязкости и склонности к быстрому нагреву. Когда лазерную резку проводят в среде азота, поверхность среза сохраняет светлый оттенок и не покрывается слоем темных оксидов. Это очень важно для художественных изделий, потому что исключается необходимость долгого химического травления или полировки торцов.

Точность луча позволяет наносить на нержавейку сложнейшую гравировку и сквозные рисунки с ювелирной четкостью. Если труба имеет зеркальную поверхность, станок работает без механического контакта, чтобы не оставить следов на полировке. Результат выглядит благородно и не требует дополнительного защитного покрытия от коррозии в местах обработки.

При использовании плазмы для нержавейки применяют газовые смеси на основе аргона и водорода, чтобы минимизировать зону термического влияния. Когда узоры вырезают на толстостенных трубах, важно следить за чистотой обратной стороны реза, чтобы избежать появления трудноудаляемого грата. Гидроабразивный метод на нержавеющей стали дает идеально матовую кромку, которая отлично сочетается с сатинированной поверхностью металла.

Алюминиевые сплавы обладают высокой теплопроводностью и отражательной способностью, что требует настройки специальных режимов работы лазера. Когда луч попадает на поверхность, большая часть энергии может отразиться обратно в оптическую систему станка. Чтобы избежать поломки оборудования и получить чистый рез, используют мощные оптоволоконные лазеры со специальной защитой.

Технология позволяет создавать на алюминиевых трубах легкие и ажурные конструкции для выставочных стендов и рекламных конструкций. Скорость процесса подбирают так, чтобы металл не получал избыточное тепло и не терял четкость контура из-за оплавления. Чистая кромка после резки обеспечивает высокое качество последующего анодирования или покраски.

Гидроабразивная резка для алюминия считается самым безопасным методом, потому что полностью исключает риск термической деформации. Когда холодная вода с абразивом проходит через мягкий сплав, она оставляет идеально ровный след без заусенцев и наклепа. Этот способ часто выбирают для изготовления массивных декоративных элементов, где важна безупречная чистота каждой линии. Если деталь имеет анодированный слой, резку проводят максимально аккуратно, чтобы сохранить цветное покрытие вокруг узора.

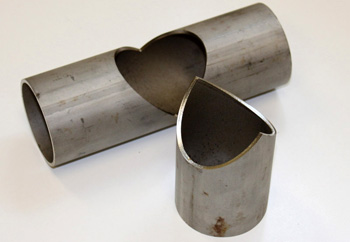

Фигурная торцовка труб необходима для создания идеальных сопряжений при сборке сложных пространственных ферм и рам. Когда трубы соединяют под произвольным углом, место стыка должно иметь сложную седловидную форму для плотного прилегания поверхностей. Лазерные труборезы выполняют такие операции автоматически на основе данных из трехмерной модели изделия.

Режущая головка движется по сложной траектории и формирует край, который в точности повторяет контур ответной детали. Это позволяет собирать металлоконструкции без зазоров, что значительно повышает прочность и эстетику сварного шва. Процесс заменяет трудоемкую ручную подгонку наждаком или шлифовальной машиной и сокращает время сборки в несколько раз.

Система ЧПУ рассчитывает развертку линии реза с учетом диаметров обеих труб и угла их пересечения. Когда заготовки нарезают с такой точностью, сварщику остается лишь зафиксировать детали и наложить ровный герметичный шов. Технология применяется в производстве рам для мотоциклов, багги, а также при строительстве современных стадионов и мостов. Если проект требует скрытого соединения, лазер вырезает специальные пазы и шипы для надежной фиксации элементов перед сваркой.
