Гальваническое цинкование

Срок службы защитного слоя напрямую зависит от его толщины и агрессивности окружающей среды. В условиях сухого помещения тонкая пленка в 6 мкм сохраняет свои свойства десятилетиями. На открытом воздухе в сельской местности оцинковка толщиной 15 мкм сопротивляется коррозии около 10 лет. В крупных городах из-за наличия в воздухе оксидов серы и азота скорость разрушения цинка возрастает.

Стандартное покрытие в 9 мкм в таких зонах защищает сталь от ржавчины в течение 2–3 лет. После этого периода слой металла истощается и требует обновления или дополнительной покраски.

Чтобы продлить жизнь металлоизделиям, на производстве применяют процедуру дополнительного хроматирования. Цветная пассивация создает на поверхности невидимый барьер, который блокирует доступ влаги к активному цинку. Если деталь работает в морском климате, гальванический метод выбирают только при условии последующего нанесения полимерного лака. Совмещение двух видов защиты позволяет увеличить ресурс изделий до 20 лет.

Белый порошкообразный налет на металле называют «белой ржавчиной». Процесс возникает при контакте цинка с влагой в условиях ограниченного доступа кислорода. Обычно дефект проявляется во время хранения плотно уложенных листов или деталей в сырых складах без вентиляции.

Химическая реакция приводит к образованию гидроксида цинка, который не имеет защитных свойств и легко осыпается. Если вовремя не высушить изделия, коррозия быстро уничтожит тонкий слой гальваники и обнажит стальную основу. Появление такого налета сигнализирует о нарушении правил логистики или консервации продукции.

Для предотвращения порчи внешнего вида заготовки подвергают пассивации сразу после извлечения из ванны. Хроматная пленка надежно герметизирует микропоры и препятствует росту рыхлых окислов. При обнаружении белых пятен на деталях рекомендуется провести их очистку мягкими щетками и обработать поверхность ингибиторами. Сушка горячим воздухом после каждого этапа промывки полностью исключает риск возникновения этой проблемы на производстве.

Во время электрохимического процесса на катоде активно выделяется атомарный водород. Газ проникает в кристаллическую решетку металла и скапливается в микроскопических пустотах структуры.

Внутри заготовки возникает колоссальное давление, которое вызывает хрупкость и ведет к внезапному разрушению изделия под нагрузкой. Эффект наиболее опасен для высокопрочных болтов и шпилек с твердостью выше 35 HRC. Чтобы исключить риск аварии, ответственные детали после ванны отправляют в печи. Процедура дегазации при температуре +200℃ в течение нескольких часов позволяет полностью вывести водород из стали.

Тепловое воздействие заставляет молекулы газа выходить наружу через поры цинкового покрытия до момента их окончательного закрытия. Время между выгрузкой из электролита и началом нагрева не должно превышать один час. Если нарушить этот регламент, водород уйдет глубоко в центр детали и вернуть металлу вязкость станет невозможно. Обезводороживание обязательно в авиационной и автомобильной промышленности.

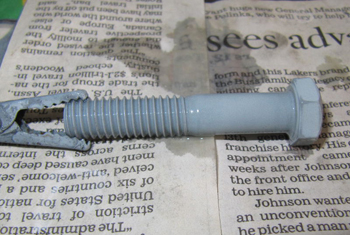

Электролитический метод позволяет наращивать металл очень тонкими и равномерными слоями, что критично для мелких винтов и гаек. В отличие от горячего способа гальваника не забивает впадины резьбы и не создает капель цинка на острых гребнях.

Толщина покрытия в 5–10 мкм практически не меняет геометрию профиля и сохраняет собираемость узлов без дополнительной калибровки. Это избавляет от необходимости прогонять резьбу метчиком после завершения обработки. Поверхность витков получается гладкой, что снижает трение при затяжке крепежа с заданным моментом.

Стабильность размеров обеспечивается за счет точного расчета времени нахождения деталей в электролите. Современные выпрямители позволяют подавать ток нужной плотности для равномерного распределения ионов по всей площади сложной заготовки. Если допуски на детали очень строгие, мастер закладывает припуск на покрытие еще на этапе токарных работ. После выхода из сушильной камеры метизы полностью соответствуют параметрам чертежа.

Чугун содержит включения графита, который плохо проводит электрический ток и препятствует нормальному росту цинкового слоя. В щелочных и цианистых ваннах на поверхности чугуна часто возникают пустые зоны и пятна без покрытия.

Кислые растворы на основе хлоридов обладают высокой химической активностью и позволяют быстро перекрыть поры металла. Процесс в такой среде идет с высоким выходом по току, поэтому цинк ложится плотно и равномерно по всей площади литья. Это обеспечивает надежную антикоррозионную защиту массивных корпусов и станин без риска брака.

Кислые электролиты также придают изделиям исключительный зеркальный блеск, который превосходит результаты других методов. Поверхность чугуна после ванны выглядит как полированная сталь, что повышает эстетическую ценность продукции. Составы таких растворов проще в корректировке и не содержат высокотоксичных цианидов. Перед погружением в ванну литье проходит обязательную стадию дробеструйной очистки для удаления остатков формовочного песка.

Надежность адгезии покрытия определяют с помощью нескольких стандартных методов механического воздействия. Самым простым считается метод нанесения сетки царапин с помощью острого стального инструмента. Если после проведения глубоких надрезов и наклеивания липкой ленты на краях не наблюдается отслоение чешуек цинка, сцепление признают отличным.

Также применяют метод термического удара: деталь нагревают в печи до +200℃ и резко охлаждают в воде. При плохой подготовке поверхности в месте контакта слоев возникают пузыри из-за разницы температурного расширения металлов.

Испытания проводят на образцах-свидетелях из каждой партии, чтобы не портить готовую продукцию. Качественная адгезия возникает только при идеальной очистке стали от жиров и окислов перед погружением в ванну. Если на заготовке осталась пленка масла, цинк не вступит в молекулярную связь с железом. Проверка на изгиб вокруг оправки также помогает подтвердить пластичность и прочность защиты.

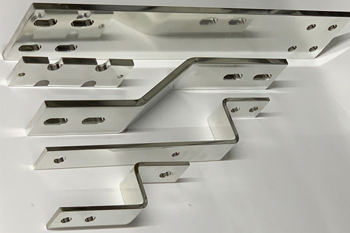

Без специальных добавок цинк выпадает из раствора в виде матового серого осадка с крупными кристаллами. Органические присадки замещают крупные зерна мелкодисперсными структурами, которые располагаются параллельно поверхности. В результате отражательная способность покрытия возрастает, и деталь приобретает зеркальный металлический блеск.

Подобная отделка выглядит очень презентабельно и не требует последующей механической полировки. Гладкая фактура блестящего цинка меньше накапливает грязь и легче поддается очистке в процессе эксплуатации.

Блескообразователи также повышают плотность слоя, что положительно сказывается на коррозионной стойкости. Когда поры закрыты мелкими чешуйками металла, влаге труднее проникнуть к стальной сердцевине. В процессе работы эти вещества постепенно расходуются, поэтому их содержание в ванне регулярно проверяют в лаборатории. Если концентрация присадок упадет ниже нормы, покрытие станет тусклым и неоднородным.

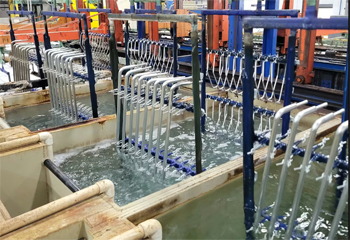

Метод крепления деталей на индивидуальные подвески исключает их взаимное соударение и трение в процессе электролиза. Подобная технология незаменима для длинномерных, хрупких или прецизионных изделий со сложной геометрией.

Когда каждая заготовка зафиксирована жестко, слой цинка нарастает равномерно по всему контуру без механических повреждений. На подвесках обрабатывают валы, кронштейны и элементы декора, где важен идеальный внешний вид без задиров. Процесс позволяет направлять ток на конкретные участки, обеспечивая нужную толщину защиты в труднодоступных местах.

При барабанной загрузке мелкие детали постоянно перекатываются и могут погнуть тонкую резьбу или поцарапать друг друга. Цинкование на рамах гарантирует сохранение чистоты поверхности и высокую точность размеров. Оператор может контролировать состояние каждого изделия визуально на всех этапах цикла. Хотя производительность этого метода ниже, качество финишной отделки оказывается значительно выше.

Желтая пассивация предполагает погружение оцинкованной детали в растворы на основе хроматов для создания конверсионной пленки. В ходе реакции на поверхности цинка образуется сложный слой соединений хрома, который имеет характерный радужный или золотистый оттенок.

Пленка эффективно закрывает микроскопические поры в цинковом покрытии и служит дополнительным химическим барьером. Стойкость изделий в соляном тумане после такой обработки возрастает в 2–3 раза по сравнению с бесцветной пассивацией. Поверхность приобретает уникальную способность к самозалечиванию мелких царапин.

При механическом повреждении ионы хрома из пленки мигрируют в зону дефекта и восстанавливают защиту в присутствии влаги. Желтый цвет также служит надежным индикатором наличия и качества пассивационного слоя при приемке продукции. Технология востребована для крепежа и деталей, которые эксплуатируют в жестких атмосферных условиях. Слой хроматов обладает высокой адгезией к лакам, поэтому такое покрытие часто используют как базу перед покраской.

Качественное покрытие внутренних полостей узких труб при гальванике сильно затруднено из-за эффекта «экранирования» электрического поля. Ток неохотно проникает вглубь отверстия, поэтому на стенках в центре трубы слой цинка может полностью отсутствовать.

Чтобы решить эту задачу, используют специальные внутренние аноды в виде проволоки или стержней, которые вводят внутрь заготовки. Через них подают напряжение, что позволяет ионам металла осаждаться на внутренних стенках по всей длине. Этот процесс требует сложной оснастки и значительных затрат времени на настройку каждого элемента.

Для труб диаметром менее 20 мм и большой длины гальванический метод часто заменяют на химическое или термодиффузионное цинкование. Без использования внутренних анодов цинк покроет только края трубы на глубину, равную ее диаметру. Профессиональное оборудование в цехах позволяет обрабатывать партии трубок с использованием переносных контактов. Постоянная циркуляция электролита через полость детали также способствует росту однородного слоя.

Температурный режим в гальванической ванне напрямую определяет скорость протекания реакций и структуру наносимого металла. При оптимальной температуре +18–25℃ цинк ложится ровным слоем с мелкокристаллической решеткой, что обеспечивает максимальный блеск. Если раствор перегревается выше +35℃, действие блескообразующих присадок ослабевает и покрытие становится матовым или серым.

Также при высокой температуре возрастает скорость растворения цинка кислотой, что может привести к потере плотности осадка. Постоянный контроль нагрева с точностью до 1℃ гарантирует стабильность качества во всей смене.

Охлаждение электролита в летний период проводят с помощью теплообменников и чиллеров для предотвращения брака. Стабильная температура способствует равномерному распределению легирующих компонентов в слое, что повышает его твердость. При пониженных температурах скорость осаждения металла падает, и время цикла неоправданно затягивается.
