Газодинамическое цинкование металла

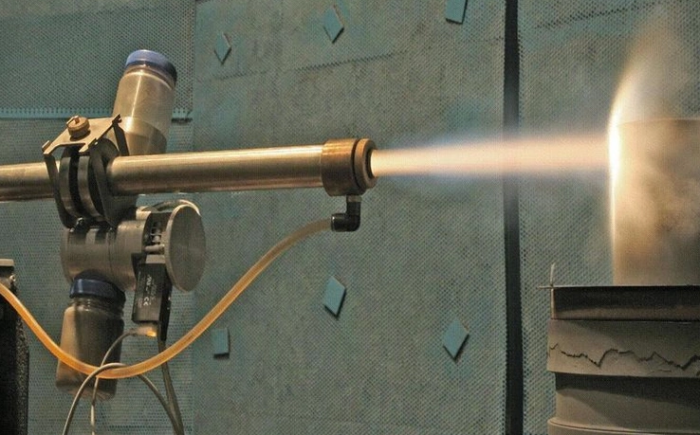

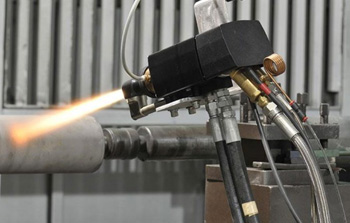

При газодинамическом методе микрочастицы металла ударяют о заготовку на сверхзвуковой скорости, которая достигает 600–700 м/с. В момент столкновения огромная кинетическая энергия мгновенно превращается в энергию деформации, из-за чего происходит плотное сцепление материалов на молекулярном уровне.

Металл заготовки при этом не плавится, поэтому внутри структуры не возникают термические напряжения или зоны закалки. Поток воздуха лишь ускоряет и немного подогревает порошок, а основная работа по формированию слоя ложится на силу удара. Частицы цинка буквально вклиниваются в микрорельеф основы и создают прочную связь.

Такой процесс называют холодным напылением, так как температура детали в зоне контакта редко превышает +100℃. Когда первая порция порошка ложится на поверхность, она дополнительно очищает ее от окислов благодаря абразивному эффекту. Последующие слои металла нарастают друг на друга и создают плотную беспористую структуру. Отсутствие жидкой фазы исключает риск появления раковин или усадочных пустот внутри защитного панциря.

Газодинамическое цинкование позволяет эффективно устранять сквозные дыры и глубокие каверны на автомобильном металле без использования сварки. На производстве сначала удаляют ржавчину и краску вокруг дефекта, чтобы обнажить чистую стальную основу. Затем направленный поток порошка постепенно заполняет отверстие, наращивая слой металла нужной толщины.

Такая заплатка не просто закрывает дыру, а образует со сталью единое целое на молекулярном уровне. Цинк обеспечивает электрохимическую защиту кромок, что полностью блокирует дальнейшее распространение ржавчины под слоем шпаклевки.

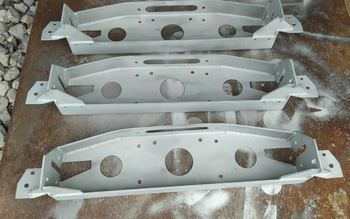

После завершения напыления излишки металла легко убирают шлифовальной машиной до получения идеально ровной плоскости. Поверхность получается микроскопически шероховатой, что значительно улучшает сцепление с последующими лакокрасочными составами. Деталь после такого ремонта не ведет от перегрева, как это случается при использовании сварочного аппарата.

Чугун обладает пористой структурой и часто содержит графитовые включения, которые затрудняют работу обычных гальванических ванн. Газодинамический метод решает проблему сцепления благодаря высокой энергии удара частиц цинка о поверхность.

Порошок проникает в поры чугуна и прочно закрепляется там, создавая механический замок на границе разделов сред. Покрытие ложится равномерно даже на грубую фактуру литья и не требует предварительного травления в агрессивных кислотах. В результате чугунная деталь получает надежную антикоррозионную броню без риска разрушения ее внутренней структуры.

Защитный слой эффективно перекрывает выходы графита на поверхность, что предотвращает развитие точечной коррозии. Когда на чугун наносят цинк таким способом, изделие приобретает стойкость к ударам и вибрациям. Адгезия остается стабильной при резких перепадах температур, потому что слой имеет определенный запас пластичности. Метод позволяет использовать дешевые марки серого чугуна в условиях высокой влажности.

Технология газодинамического напыления позволяет получать покрытия толщиной от 10 мкм до нескольких миллиметров. За один проход сопла на металл ложится слой около 20–50 мкм, но процесс можно повторять неограниченное количество раз.

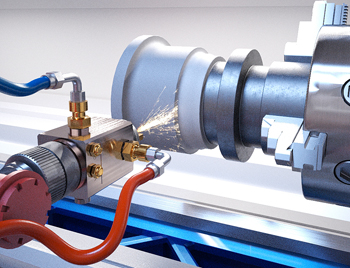

Оператор просто ведет пистолет вдоль заготовки, и металл нарастает со скоростью до 100 г в минуту. Если требуется восстановить утраченный объем металла или исправить геометрию вала, слой наращивают до 5–10 мм. При этом прочность сцепления между слоями цинка остается такой же высокой, как и с основным металлом.

Контроль толщины проводят прямо во время работы с помощью бесконтактных датчиков или сразу после остывания детали. Слишком толстый слой может потребовать последующей механической обработки для достижения точных размеров. Важно учитывать, что при росте толщины свыше 1 мм внутренние напряжения в цинке могут возрасти. Чтобы избежать трещин, специалисты корректируют температурный режим подачи воздуха.

Газодинамическое напыление — идеальное средство для устранения свищей и трещин в емкостях для хранения жидкостей. Струя цинкового порошка буквально вбивает металл в дефект, полностью перекрывая путь для утечки на молекулярном уровне.

В отличие от герметиков или клеев, такое соединение не боится нагрева, вибраций и воздействия нефтепродуктов. Метод позволяет проводить ремонт без демонтажа оборудования и без полного слива содержимого, если давление внутри системы невелико. Защитный слой в зоне протечки надежно срастается со стенками бака и исключает повторное появление течи.

Герметизация происходит мгновенно, так как металл затвердевает в момент удара о заготовку. Слой получается беспористым и выдерживает значительное гидравлическое давление без деформации. Этим способом часто восстанавливают радиаторы, топливные резервуары и трубопроводы из стали или алюминия. После напыления место ремонта не требует долгого ожидания для полимеризации состава.

Низкая температура процесса дает возможность проводить металлизацию хрупких диэлектриков без риска их растрескивания от теплового удара. При газодинамическом методе частицы цинка ударяют о стекло или керамику и закрепляются за счет механического зацепления в микронеровностях. Предварительно поверхность можно слегка активировать мелким абразивом для усиления адгезии.

Слой металла ложится ровным матовым полотном и придает неметаллическим деталям новые функциональные свойства. Полученная оболочка проводит электрический ток и обеспечивает надежное экранирование от внешних помех.

Металлизированное стекло часто используют при производстве специальных датчиков и элементов декора. Покрытие не отслаивается при нормальных условиях эксплуатации, так как оно прочно удерживается силами сцепления. На керамических изоляторах цинк помогает распределять электрические нагрузки более равномерно. Процесс занимает считанные минуты и не требует вакуумных камер или сложных реакторов.

Горячее цинкование требует полного погружения всей детали в ванну с расплавленным металлом при температуре около +450℃. Газодинамический же способ позволяет наносить цинк локально только на те участки, которые требуют защиты. Это избавляет от необходимости обрабатывать огромные конструкции целиком, что экономит материал и время.

При напылении металл заготовки не испытывает термического влияния, поэтому точность размеров и закалка стали остаются неизменными. В горячей ванне тонкостенные изделия часто деформируются или скручиваются винтом из-за резкого нагрева.

Адгезия напыленного слоя сопоставима с диффузионным сцеплением, но при этом отсутствует хрупкая прослойка интерметаллидов. Газодинамика позволяет работать в полевых условиях прямо на объекте, тогда как горячий метод доступен только в заводских цехах. Слой после напыления имеет более высокую твердость и лучше сопротивляется механическому истиранию. Поверхность получается матовой и сразу готовой к покраске без дополнительного фосфатирования.

В процессе формирования сверхзвукового потока воздуха возникает высокий уровень звукового давления, который может достигать 100 дБ и выше. Основным источником шума служит сопло пистолета, через которое газ выходит с огромной скоростью.

На производстве оборудование часто размещают внутри специальных шумопоглощающих кабин или камер. Это позволяет защитить остальной персонал цеха от негативного акустического воздействия. Оператор установки обязан использовать профессиональные наушники или беруши для сохранения слуха во время смены. Звук работы напоминает шипение мощной реактивной струи или громкий гул компрессора.

Современные системы управления позволяют снижать уровень шума за счет оптимизации геометрии сопла и использования глушителей на линии подачи воздуха. Однако полностью избавиться от звуковых волн при сверхзвуковом режиме невозможно из-за физики процесса. Камеры для напыления также оснащают системами вентиляции, которые удаляют пыль и одновременно гасят часть вибраций.

Метод холодного напыления позволяет наращивать металл в зоне поврежденных витков для их последующей повторной нарезки. Струя порошка плотно заполняет стертую часть профиля, создавая прочное основание из чистого цинка или его сплавов.

После нанесения достаточного объема материала деталь обрабатывают на токарном станке или вручную — с помощью плашки. Новая резьба обладает высокой точностью и обеспечивает надежное зацепление в паре. Цинк выступает в роли твердой смазки, что предотвращает прикипание болтов в будущем.

Такой ремонт обходится гораздо дешевле изготовления нового вала или шпильки сложной конфигурации. Слой металла прочно держится на остатках старой резьбы и не выкрашивается при затяжке гайки с расчетным моментом. Технология востребована при ремонте тяжелой строительной техники и промышленного оборудования. Отсутствие сильного нагрева гарантирует, что стержень детали не станет хрупким и не лопнет под нагрузкой.

Газодинамическая технология обладает уникальным качеством: струя воздуха с порошком сама выполняет роль очищающего инструмента. Мелкие частицы на сверхзвуковой скорости сбивают с металла рыхлую ржавчину, окислы и остатки органических загрязнений. Процесс очистки идет одновременно с процессом нарастания защитного слоя, что существенно сокращает время подготовки.

Однако при наличии толстых слоев старой краски или глубоких пластов коррозии предварительная механическая обработка все же рекомендуется. Это позволяет экономить дорогостоящий цинковый порошок и повышает общую производительность труда.

Если поверхность металла слишком гладкая, первичная бомбардировка частицами создает необходимую шероховатость для лучшей адгезии. Свежий срез металла под ударами струи не успевает окислиться до момента контакта с цинком. Такой подход гарантирует идеальную чистоту зоны реакции и отсутствие скрытых дефектов под покрытием. Метод позволяет обрабатывать детали «с ходу», что крайне удобно при экстренных ремонтах в полевых условиях.

В процессе газодинамического цинкования не используют растворы кислот, щелочей и другие токсичные жидкости, что делает метод экологически чистым. Порошок цинка — стабильное твердое вещество, которое не выделяет вредных испарений в атмосферу при рабочих температурах.

Главным требованием безопасности становится сбор мелкодисперсной пыли, которая не успела закрепиться на заготовке. Для этого оборудование оснащают мощными циклонными фильтрами и пылеуловителями. Собранный излишек порошка после очистки можно использовать повторно, что снижает количество отходов производства.

Технология исключает риск загрязнения сточных вод тяжелыми металлами, так как вода в процессе вообще не участвует. После обработки детали остаются сухими и не требуют сложной нейтрализации химикатов. Это позволяет размещать участки цинкования в обычных механических цехах без строительства специальных очистных сооружений. Персонал работает в стандартных средствах защиты органов дыхания для исключения попадания пыли в легкие.

Качество адгезии напыленного слоя проверяют с помощью метода нанесения сетки царапин или испытаний на отрыв. В первом случае на поверхности делают глубокие надрезы, образуя квадраты со стороной 1–2 мм, и проверяют отсутствие сколов на краях. Для более точных измерений к цинковому слою приклеивают стальной штифт и замеряют усилие, необходимое для его отделения.

Качественное газодинамическое покрытие выдерживает нагрузки до 50–100 МПа, что свидетельствует о возникновении прочных молекулярных связей. Тщательный контроль параметров струи в процессе напыления обеспечивает стабильность этих показателей.

Также используют ультразвуковые дефектоскопы для обнаружения скрытых пустот на границе раздела металлов. Если внутри слоя есть зоны непрокраса или пузыри воздуха, прибор мгновенно зафиксирует отклонение от нормы. Визуальный осмотр под увеличением помогает найти микротрещины, которые могут возникнуть при неправильном охлаждении. Высокая прочность сцепления гарантирует долговечность защиты в условиях сильной вибрации и ударов.

Слой чистого цинка обладает отличной электропроводностью, поэтому газодинамическое напыление часто используют для создания токопроводящих дорожек. Покрытие обеспечивает надежный электрический контакт между разными деталями в сборке и может служить для заземления оборудования. Низкое переходное сопротивление сохраняется в течение долгого времени благодаря высокой плотности нанесенного металла.

Если покрыть таким слоем деталь из пластика или керамики, она приобретет свойства проводника. Это свойство находит применение в производстве радиоэлектронной аппаратуры и элементов молниезащиты.

Толщина слоя напрямую влияет на пропускную способность тока, поэтому ее подбирают исходя из расчетных нагрузок. Поверхность цинка после напыления имеет высокую активность, что позволяет легко припаивать к ней провода обычными припоями. Металл не образует диэлектрических пленок при нагреве до +150℃, сохраняя стабильность параметров цепи. В высокочастотной технике такое покрытие помогает бороться с электромагнитными помехами, создавая герметичный экран.
