Газопрессовая сварка

Технология обеспечивает исключительную прочность стыка без применения присадочных материалов и электродов. Метод позволяет надежно соединять трубы с толщиной стенки до 40 мм за один короткий рабочий цикл.

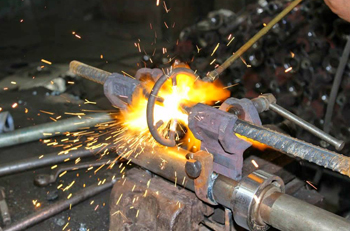

Торцы заготовок нагревают мощными кольцевыми многопламенными горелками до достижения пластического состояния металла. Когда сталь становится вязкой, механизмы станка прикладывают колоссальное осевое давление. Сила сжатия заставляет атомы обеих деталей интенсивно перемешиваться на молекулярном уровне.

В зоне контакта полностью отсутствуют инородные включения и поры, которые часто возникают при использовании стандартной дуговой сварки. Однородная структура металла гарантирует высокую устойчивость к внутреннему давлению и постоянным вибрациям на протяжении многих десятилетий эксплуатации инженерной системы.

Процесс идет быстро и требует минимальных затрат времени на предварительную подготовку кромок. Края не нужно скашивать или разделывать сложным фигурным образом: достаточно зачистить плоскости до яркого металлического блеска и обеспечить их строго параллельное прилегание друг к другу.

Кольцевая горелка - специальное устройство со множеством мелких сопел, которые располагают по окружности заготовки. Когда газ воспламеняют, поток пламени охватывает стык деталей со всех сторон одновременно. Подобная конструкция обеспечивает максимальную локализацию нагрева в узкой зоне будущего соединения.

Инструмент создает равномерное температурное поле, поэтому металл по всему сечению стержня прогревается до нужной величины синхронно. Мастер настраивает подачу кислорода и ацетилена так, чтобы ядро пламени находилось на оптимальном расстоянии от поверхности стали. Скорость повышения температуры в этом случае очень высока, что предотвращает нежелательный рост зерен в структуре сплава.

Наличие нескольких рядов отверстий в горелке позволяет обрабатывать детали сложного профиля или арматуру с периодическим рисунком. Когда заготовки достигают температуры +1200-1250℃, подачу газа прекращают или переводят горелку в режим поддержания тепла. Автоматическая система контролирует расстояние от сопла до металла для исключения оплавления острых кромок. Жесткий корпус горелки выдерживает длительное воздействие высоких температур без тепловой деформации и потери геометрии.

Закрытый способ предполагает постоянный контакт торцов заготовок на протяжении всего этапа термического воздействия. Детали прижимают друг к другу под небольшим давлением, после чего включают нагревательные горелки. Тепло передается вглубь металла за счет теплопроводности, а зона стыка защищена от прямого контакта с кислородом воздуха самой плотностью прилегания. Когда материал достигает требуемой пластичности, усилие сжатия резко увеличивают для завершения процесса осадки.

Этот метод лучше подходит для соединения углеродистых сталей, так как он минимизирует окисление внутренних поверхностей. Риск появления шлаковых включений внутри монолитного шва сводится к нулю.

Открытый способ требует наличия небольшого зазора между торцами в момент интенсивного нагрева пламенем. Горелки направляют струю тепла непосредственно на плоскости среза, что ускоряет процесс плавления поверхностного слоя. Когда металл начинает течь, заготовки быстро сближают и наносят мощный ударный или статический жим.

Такая техника позволяет эффективно удалять окислы вместе с выдавливаемым расплавом, поэтому соединение получается очень чистым. Открытый метод часто выбирают для работы с легированными сплавами, которые склонны к образованию прочных оксидных пленок.

Осадка - завершающая стадия процесса, когда нагретые детали сдавливают с огромной механической силой. Под действием давления происходит значительная пластическая деформация металла в зоне контакта. Толщина заготовок в месте стыка увеличивается, а лишний материал вместе с окислами и загрязнениями выходит наружу.

В результате образуется характерное утолщение, которое называют гратом или сварочным валиком. Это обеспечивает разрушение любых поверхностных барьеров и создает условия для взаимной диффузии атомов. Прочность полученного узла напрямую зависит от величины и скорости приложения этого усилия.

Величина осадки рассчитывается заранее исходя из площади сечения и марки свариваемого металла. Если давление будет недостаточным, между деталями могут остаться несплошности и микроскопические пустоты. Избыточное усилие ведет к чрезмерному истончению стенок в околошовной зоне, что ослабляет конструкцию.

Процесс ведут до полной остановки деформации, когда сопротивление металла уравновешивает силу пресса. После завершения сжатия детали удерживают в фиксированном положении до частичного остывания сплава.

Подготовка торцов начинается с тщательной механической обработки поверхностей на фрезерном или шлифовальном оборудовании. Плоскости среза должны иметь высокую степень гладкости и быть строго перпендикулярными продольной оси рельса. Малейший перекос приведет к неравномерному нагреву и снижению площади фактического контакта при осадке.

После шлифовки металл обезжиривают специальными составами для удаления остатков масел и продуктов износа абразива. Чистота зоны обработки определяет химическую однородность шва и отсутствие хрупких включений. Качественная база позволяет избежать появления трещин под воздействием колоссальных динамических нагрузок от поездов.

Заготовки устанавливают в зажимы сварочной машины и проверяют их точное совмещение по всему контуру профиля. Разница в положении подошвы или головки рельса не должна превышать 0,5 мм. Если на поверхности металла есть глубокая коррозия или зазубрины, эти участки предварительно удаляют на значительную глубину. Между торцами выставляют технологический зазор, который необходим для свободного прохода пламени при открытом способе сварки.

Отсутствие посторонних присадок исключает риск попадания в шов металлов с другими физико-химическими характеристиками. Когда используют проволоку или электроды, структура шва неизбежно отличается от структуры основного проката. Разница в коэффициентах теплового расширения и химическом составе может стать причиной появления коррозии или трещин.

При газопрессовой сварке соединение формируют только из металла самих заготовок, что сохраняет полную однородность узла. Кристаллическая решетка в зоне стыка практически не имеет границ раздела после завершения диффузионных процессов. Такая монолитность обеспечивает стабильное поведение детали под нагрузкой.

Метод также избавляет производство от необходимости закупки и хранения большого ассортимента дорогих расходных материалов. Риск использования некачественной или отсыревшей присадки полностью исчезает, что повышает общую культуру труда. Чистота процесса без шлака и брызг позволяет точнее контролировать состояние сварочной ванны визуально. Отсутствие легирующих элементов извне гарантирует сохранение исходной свариваемости и пластичности металла.

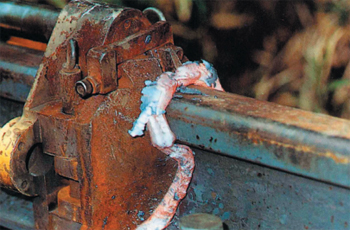

Образовавшийся в процессе осадки грат удаляют механическим способом сразу после окончания процесса сварки. Пока металл сохраняет высокую температуру и пластичность, его легко срезать специальными ножами-гратоснимателями. Эти инструменты входят в состав автоматизированных сварочных комплексов и срабатывают мгновенно после разжатия губок пресса.

Чистое удаление наплыва обеспечивает ровную поверхность и избавляет от необходимости долгой последующей шлифовки. Если дождаться полного остывания шва, сталь станет твердой и процесс очистки потребует гораздо больших трудозатрат. Аккуратный торец без лишних выступов важна для свободного перемещения жидкостей внутри труб.

Для обработки наружных поверхностей рельсов или стержней используют также переносные шлифовальные станки. Абразивные круги выравнивают зону стыка до полного совпадения с основным профилем изделия. При работе с трубами малого диаметра внутренний грат иногда оставляют, если он не мешает технологическим процессам. На ответственных объектах внутреннюю поверхность очищают с помощью протягиваемых резцов или пневматических шарошек.

Для качественного соединения стальных прутков диаметром 50 мм гидравлическая система должна развивать усилие от 15 до 25 тонн. Конкретное значение зависит от предела текучести металла при температуре пластичности и требуемой величины осадки.

Для углеродистых сталей общего назначения удельное давление в зоне контакта обычно составляет 30–50 МПа. Подобная нагрузка обеспечивает плотное сближение поверхностей и эффективное выдавливание оксидных пленок. Гидроцилиндры машины должны работать плавно, чтобы нарастание силы происходило без резких ударов и перекосов заготовки. Точная регулировка давления предотвращает раздавливание нагретого металла и сохраняет прочность заготовки.

Стабильность давления поддерживают с помощью автоматических клапанов и цифровых контроллеров в режиме реального времени. Если напор упадет в момент деформации, диффузия атомов замедлится и качество шва значительно ухудшится. Когда обрабатывают стержни из высокопрочной арматуры, усилие увеличивают для компенсации повышенного сопротивления сплава. Мощные насосные станции обеспечивают быструю подачу масла, что позволяет завершать цикл сжатия за несколько секунд.

Высокая скорость нагрева способствует сохранению мелкозернистой структуры металла в зоне термического влияния. Когда температура поднимается быстро, атомы не успевают перестроиться в крупные кристаллы, которые обычно снижают вязкость стали. Быстрое достижение пластического состояния уменьшает общее время воздействия пламени на заготовку, что защищает ее от перегрева.

Такой температурный режим предотвращает активное обезуглероживание поверхностных слоев в легированных и инструментальных сплавах. В результате шов сохраняет высокую твердость и сопротивляемость износу наравне с основным металлом.

Медленный нагрев опасен не только ростом зерен, но и масштабным окислением торцов деталей перед осадкой. Если процесс затягивается, толстый слой окалины может не удалиться полностью даже под большим давлением пресса. Это ведет к появлению хрупких прослоек и снижению ударной вязкости соединения. Для обеспечения оптимального темпа используют горелки с высокой тепловой мощностью и точно настраивают газовоздушную смесь.

Нержавеющая сталь успешно сваривается данным методом, но требует строгого контроля за атмосферой в зоне нагрева. Высокое содержание хрома в сплаве способствует мгновенному образованию тугоплавких оксидов при контакте с кислородом пламени. Для предотвращения этого эффекта используют восстановительное пламя с небольшим избытком горючего газа.

Кольцевые горелки должны обеспечивать полную изоляцию стыка от внешней среды за счет плотного потока продуктов сгорания. Процесс ведут при повышенных температурах и давлениях по сравнению с обычными сталями для преодоления высокой вязкости материала. Качество торцов после сварки остается высоким, а антикоррозийные свойства сохраняются в полном объеме.

При работе с нержавейкой особое внимание уделяют скорости охлаждения шва для исключения выпадения карбидов хрома. Детали иногда подвергают принудительному обдуву или помещают в защитные термокожухи сразу после осадки. Отсутствие присадок делает такой стык максимально устойчивым к агрессивным средам, что важно для пищевой и химической промышленности. Шов получается эстетичным и после удаления грата практически не отличается от поверхности трубы.

Для обеспечения безопасности в газовые магистрали устанавливают специальные предохранительные затворы и обратные клапаны. Эти устройства блокируют поток газа в случае резкого скачка давления или проникновения пламени внутрь шлангов. Обратный удар часто возникает при перегреве мундштука горелки или при его засорении каплями металла, что вызывает хлопок и обратное горение.

Современные клапаны имеют пористые вставки, которые гасят взрывную волну и мгновенно охлаждают горящую смесь. Регулярная проверка исправности этих элементов входит в обязательный регламент технического обслуживания сварочного поста. Качественная защита предотвращает разрушение редукторов и взрывы баллонов на производстве.

Дополнительной мерой безопасности служит постоянное водяное охлаждение корпусов мощных кольцевых горелок. Циркуляция жидкости отводит избыточное тепло и поддерживает стабильную температуру сопел на протяжении всей смены. Это предотвращает деформацию инструмента и снижает риск возникновения условий для обратного удара.

Персонал следит за герметичностью всех соединений и не допускает перекручивания резиновых рукавов. Шланги располагают на безопасном удалении от зоны падения горячего грата и острых кромок металла.

Высокое качество сварного шва требует использования технических газов с минимальным содержанием посторонних примесей. Ацетилен должен соответствовать государственным стандартам и не содержать влаги или частиц фосфористого водорода. Загрязнения в горючем газе приводят к нестабильному горению пламени и могут вызвать появление пор внутри металла.

Кислород высокой чистоты обеспечивает максимальную температуру факела и способствует более полному сгоранию топлива. Наличие паров масла в газовой смеси категорически недопустимо, так как это провоцирует взрывы внутри резака. Чистый газ гарантирует прозрачность пламени для визуального контроля за состоянием заготовок.

Для очистки сред в систему подачи устанавливают многоступенчатые фильтры и осушители, которые задерживают пыль и конденсат. Состояние баллонов и редукторов проверяют перед каждым подключением для исключения попадания грязи в тонкие каналы горелок. Если используют пропан-бутановые смеси, контролируют стабильность их состава в зависимости от температуры окружающей среды.

Проверка герметичности соединений на трубопроводах проводится методами неразрушающего контроля под высоким избыточным давлением. Сначала швы осматривают визуально - для обнаружения наружных трещин, подрезов или неполного удаления грата. Затем в систему подают воду или сжатый воздух, давление которых в 1,5 раза превышает проектные рабочие параметры. Соединение выдерживают под нагрузкой определенное время, в течение которого не должно быть падения показаний манометра.

Для обнаружения микроскопических дефектов применяют ультразвуковую дефектоскопию или рентгенографию. Приборы позволяют увидеть внутреннюю структуру шва и оценить глубину взаимного проникновения атомов. Капиллярный метод с использованием цветных индикаторов помогает найти поверхностные повреждения, которые не видны невооруженным глазом.

Все результаты проверок фиксируют в технических паспортах изделий для обеспечения прослеживаемости качества. Если обнаруживают брак, дефектный участок полностью вырезают и проводят операцию сварки повторно.
