Гибка медных шин по чертежам

Это две принципиально разные операции, требующие особенной оснастки и неодинаковых усилий. Гибка на плоскость (плоский изгиб) выполняется поперек широкой стороны шины. Это стандартная процедура, при которой металл относительно легко переносит деформацию. Гибка на ребро (профильный изгиб) подразумевает деформацию вдоль узкой стороны. Такой процесс технически сложнее, так как возникает высокий риск образования складок на внутренней стороне и разрывов на внешней. При гибке на ребро сечение шины стремится потерять прямоугольную форму, поэтому требуется использование специальных зажимных приспособлений, которые удерживают плоскость шины в процессе проката. Выбор метода зависит от архитектуры распределительного устройства и от необходимости компактного размещения токопроводящих элементов в шкафу. Профессиональное оборудование позволяет выполнять оба вида гибки с сохранением геометрической точности, предусмотренной чертежами заказчика.

Процесс пластической деформации вызывает изменения в микроструктуре металла, что может отразиться на его электрических характеристиках. При правильном расчете радиуса изгиба изменения проводимости остаются в пределах погрешности. Основная опасность в чрезмерном утонении сечения шины на внешнем радиусе дуги. Согласно закону Ома уменьшение площади поперечного сечения ведет к росту электрического сопротивления. В месте сужения шина будет нагреваться сильнее остальной части магистрали, что может привести к аварийной ситуации при пиковых нагрузках. Для предотвращения этого эффекта инженеры закладывают радиусы гиба, исключающие сильное растяжение внешних слоев. Тщательное соблюдение технологии гарантирует, что шина сохранит токопроводящие свойства на 100%, обеспечивая стабильную работу трансформаторных подстанций и распределительных щитов в течение всего срока эксплуатации.

Гибкая изолированная шина состоит из нескольких тонких полос меди, заключенных в общую диэлектрическую оболочку из ПВХ или другого полимера. Главная задача при работе с таким изделием - не допустить повреждения или критического растяжения изоляции. Слой полимера должен сохранять диэлектрическую прочность даже в месте максимального изгиба. При настройке оборудования учитывается, что многослойная структура шины ведет себя иначе, чем монолитная заготовка: полосы меди могут незначительно смещаться друг относительно друга. Это снижает внутренние напряжения в металле, позволяя выполнять изгибы с очень малым радиусом. Важно использовать инструмент с гладкими поверхностями, чтобы не порвать оболочку. Профессиональная гибка изолированных шин позволяет монтировать сложные трассы в ограниченном пространстве электрощитов. В результате гарантируется высокий уровень безопасности без необходимости использования дополнительных изоляционных материалов.

Минимальный радиус гибки медной шины жестко регламентируется электротехническими стандартами и зависит от толщины заготовки. В среднем для обеспечения надежности соединения и сохранения структуры металла внутренний радиус изгиба должен быть не меньше толщины самой шины. Например, для изделия толщиной 10 мм радиус гиба должен составлять не менее 10 мм. При работе с твердой медью (марка ШМТ) этот показатель может быть увеличен для исключения появления поверхностных трещин. Попытка выполнить изгиб с меньшим радиусом приведет к возникновению опасных внутренних напряжений и структурному ослаблению токовода. Правильный расчет этого параметра позволяет металлу деформироваться плавно, без образования зон локального перегрева. Инженеры-технологи проверяют соответствие радиусов чертежам, учитывая марку меди и условия последующей эксплуатации шины под высоким напряжением.

Медь относится к категории вязких и мягких металлов, которые крайне чувствительны к скорости механического воздействия. При высокоскоростной деформации в зоне контакта с инструментом возникает интенсивное выделение тепла. Из-за высокой теплопроводности меди этот нагрев быстро распространяется по заготовке, что может вызвать изменение её механических свойств и привести к налипанию металла на пуансон или матрицу. Кроме того, резкое приложение нагрузки провоцирует возникновение микротрещин в поверхностном слое, что недопустимо для токопроводящих элементов. Профессиональная гибка шин выполняется плавно, с контролируемой скоростью, что позволяет кристаллической решетке меди адаптироваться к изменениям формы без разрушения связей. Спокойный темп работы гарантирует получение гладкой поверхности в месте изгиба и исключает риск скрытого брака, который может проявиться только при вводе электроустановки в эксплуатацию.

Алюминиевые шины легче и дешевле медных, но они обладают специфическими свойствами, которые нужно учитывать при гибке. Алюминий более склонен к образованию задиров и налипанию на рабочий инструмент, чем медь. Его предел текучести ниже, поэтому он легче деформируется, но при этом алюминиевые сплавы быстрее теряют пластичность при многократных воздействиях. Из-за активного окисления на поверхности алюминия всегда присутствует твердая оксидная пленка, которая может трескаться при малых радиусах гиба. При настройке станков для алюминия используют иные параметры давления и смазки. Важно учитывать, что алюминий сильнее подвержен усталостному разрушению, поэтому точность радиуса и отсутствие резких углов для него имеют решающее значение. Грамотная обработка алюминиевых шин позволяет создавать надежные и экономичные токораспределительные системы в авиа- и машиностроении, где вес конструкции является определяющим фактором.

Нанесение защитных покрытий на медные шины методом гальванизации или напыления улучшает их коррозионную стойкость и снижает переходное сопротивление в местах контактов. Но такие слои, как серебро или никель, могут быть хрупкими. При гибке заготовки с покрытием существует риск появления сетки трещин или отслоения защитного слоя в зоне максимального растяжения. Для сохранения целостности гальваники применяют инструмент с зеркальной полировкой и специальные защитные прокладки. В некоторых случаях технологи рекомендуют производить гибку до нанесения покрытия, если радиус деформации экстремально мал. Если же гибка выполняется по готовому покрытию, оператор строго контролирует усилие прижима и радиус оснастки. Качественно выполненная работа гарантирует, что защитный слой останется сплошным, обеспечивая надежную защиту меди от окисления даже в условиях агрессивной среды или высокой влажности воздуха.

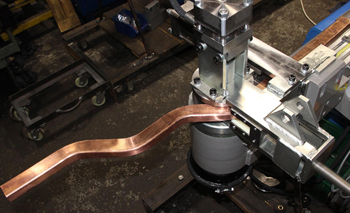

Медь обладает высокой пластичностью, поэтому эффект упругого возврата (пружинения) у неё выражен слабее, чем у стали. Тем не менее он присутствует и должен учитываться для достижения точности по чертежу. Величина пружинения зависит от твердости сплава: мягкая медь (марка ШММ) почти не меняет форму после снятия нагрузки, тогда как твердая (ШМТ) может «отыграть» на 1–3 градуса. При настройке гидравлического оборудования оператор закладывает небольшой перегиб, чтобы после снятия давления шина приняла строго заданный угол. Наличие ЧПУ позволяет автоматизировать этот процесс, так как система самостоятельно измеряет сопротивление металла и вносит коррективы в ход пуансона. Точный учет пружинения особенно важен при изготовлении сложных многоступенчатых шинных мостов, где суммарная погрешность нескольких углов может привести к несовпадению монтажных отверстий при сборке распределительного щита.

Работа с шинами экстремальной толщины требует использования сверхмощного гидравлического оборудования, способного развивать усилия в десятки тонн. Шины толщиной до 30 мм применяются в магистральных шинопроводах и мощных трансформаторных установках, где проходят токи огромной силы. При гибке таких массивных заготовок возрастает риск внутреннего расслоения металла и появления глубоких складок. Процесс формовки должен быть максимально плавным, чтобы внутренние напряжения распределялись по всему объему заготовки. Зачастую для таких толщин используются составные матрицы, позволяющие избежать чрезмерного утонения стенки. Высокая точность гибки толстых шин позволяет минимизировать количество болтовых соединений и переходных мостиков, что повышает общую надежность и КПД энергетической системы. Тщательный контроль геометрии на выходе гарантирует безупречную стыковку тяжелых шинных трасс, исключая необходимость их трудоемкой подгонки на объекте.

Вопрос последовательности операций важен для обеспечения точности изделия. В идеальном варианте отверстия в шине следует пробивать или сверлить после завершения всех этапов гибки. Это связано с тем, что в процессе деформации металл «течет» и расстояние между отверстиями, выполненными в плоской заготовке, может измениться на несколько миллиметров. Отверстие, оказавшееся слишком близко к зоне изгиба, неизбежно деформируется и примет овальную форму. Если же технологический цикл требует сначала выполнить перфорацию (например, на автоматической линии раскроя), инженеры должны заложить в чертеж соответствующие компенсации на растяжение металла. Профессиональное проектирование учитывает все изменения линейных размеров. Это позволяет получать готовые шины с идеально расположенными отверстиями, полностью готовые к быстрому монтажу в электротехническое оборудование без дополнительной механической доработки.

Комплектные распределительные устройства (КРУ) и камеры сборные одностороннего обслуживания (КСО) отличаются очень плотной компоновкой оборудования. Внутри шкафов расстояния между фазными шинами и заземленными частями строго регламентированы правилами устройства электроустановок (ПУЭ) для предотвращения электрического пробоя. Любое отклонение угла гиба шины на 1–2 градуса может привести к нарушению безопасного воздушного зазора. Именно поэтому гибка медных шин по чертежам требует прецизионной точности. Использование станков с ЧПУ гарантирует идентичность всех деталей в партии, что облегчает серийную сборку щитов. Точно выверенная форма шин обеспечивает не только электрическую безопасность, но и удобство обслуживания системы, позволяя персоналу иметь свободный доступ к коммутационным аппаратам. Высокая эстетика гнутых шинных трасс также считается признаком качественного электромонтажа и надежности всего энергетического объекта.

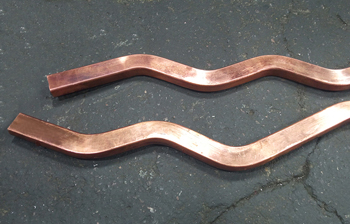

Изгиб типа «двойная утка» (или Z-образный гиб) представляет два последовательных разнонаправленных изгиба шины, расположенных на небольшом расстоянии друг от друга. Эту конфигурацию используют для обхода препятствий внутри распределительных шкафов или для компенсации разницы в уровнях между зажимами различных электрических аппаратов. Выполнение такого гиба требует высокой точности, так как важно выдержать параллельность начального и конечного участков шины. «Утки» позволяют создавать компактные и аккуратные шинные переходы без использования дополнительных соединительных муфт. При расчете такой деформации важно следить, чтобы расстояние между гибами было достаточным для размещения инструмента станка. Качественно выполненный Z-образный изгиб сохраняет монолитность токовода и обеспечивает надежное механическое соединение. Оно устойчиво к динамическим нагрузкам, возникающим при протекании токов короткого замыкания.
