Гидроабразивная резка ЧПУ

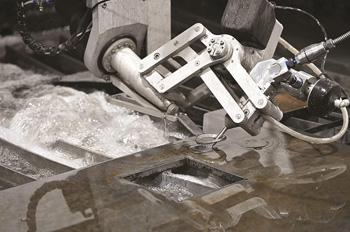

Пятиосевые системы обеспечивают перемещение режущей головки в трех плоскостях с одновременным наклоном инструмента по двум дополнительным осям. Такая кинематика позволяет станку обрабатывать детали со сложной объемной геометрией и выполнять наклонные резы под любым углом к поверхности заготовки.

ЧПУ автоматически рассчитывает положение сопла, чтобы компенсировать естественное отклонение водяного потока внутри материала. Благодаря этому эффекту удается полностью устранить конусность на торцах толстых листов и получить идеально перпендикулярную кромку. Продвинутые алгоритмы управления координируют движение всех приводов синхронно, инструмент проходит траекторию плавно и без рывков на поворотах.

Программное обеспечение таких комплексов поддерживает импорт сложных трехмерных моделей из инженерных пакетов для автоматического создания управляющего кода. Система самостоятельно определяет оптимальный угол атаки струи в каждой точке контура, что повышает качество поверхности и сокращает время обработки. Пятиосевая технология незаменима при вырезании фасок под сварку или создании пазов в деталях с переменным профилем.

Во время движения головки нижняя часть водяного потока неизбежно отстает от верхней точки входа из-за сопротивления материала. Электронный контроллер решает эту физическую проблему путем динамического изменения скорости подачи инструмента на разных участках пути. ЧПУ плавно замедляет движение при подходе к углам и малым радиусам, чтобы нижний фронт струи успел догнать основную ось реза.

Если не снижать темп, на заготовке появятся подрезы и искажения геометрии, которые сделают деталь непригодной для точной сборки. Программа учитывает марку металла и его толщину, так как эти параметры определяют величину инерционного выноса потока.

Другой механизм компенсации заключается в автоматическом наклоне сопла вперед по направлению движения для выравнивания фронта резания. Система ЧПУ рассчитывает необходимый угол опережения в режиме реального времени и передает команды на сервоприводы головки. Такой подход сохраняет высокую производительность станка без ущерба для точности геометрических параметров готового изделия.

Встроенная база данных содержит готовые наборы технологических параметров для сотен наименований сталей, сплавов и композитных материалов. Когда в систему вводят данные о типе заготовки и ее толщине, ЧПУ автоматически подбирает оптимальное давление насоса и расход абразивного песка.

Программа устанавливает идеальную скорость перемещения головки для достижения одного из пяти уровней качества поверхности от чернового до ювелирного. Это избавляет от необходимости проводить пробные резы и снижает риск порчи дорогостоящего сырья из-за неправильных ручных настроек. Информация в библиотеке базируется на многолетних испытаниях и гарантирует предсказуемый результат при каждом запуске производственного цикла.

Цифровая библиотека также учитывает особенности взаимодействия воды с хрупкими или слоистыми структурами типа камня или углепластика. ЧПУ задает специальный режим мягкого прокола, чтобы избежать появления сколов или расслоения материала в точке входа струи. Программный комплекс позволяет добавлять новые типы сплавов в память станка и корректировать существующие настройки под конкретные задачи предприятия.

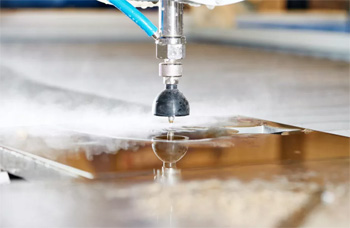

Электронный дозатор получает команды от центрального контроллера и подает строго определенное количество гранатового песка в смесительную камеру. Система ЧПУ меняет объем абразива в зависимости от текущей скорости подачи и толщины металла, чтобы поддерживать максимальную режущую способность факела.

Если головка замедляется на повороте, подача песка пропорционально уменьшается для экономии ценного ресурса и предотвращения засорения сопла. Датчики постоянно следят за равномерностью потока частиц и мгновенно сигнализируют о возникновении воздушных пробок или окончании запасов в бункере. Такой контроль гарантирует однородность структуры шва по всей длине и исключает появление непрорезанных участков.

Автоматизация процесса подачи исключает перерасход дорогостоящего граната, что напрямую влияет на себестоимость выпускаемой продукции. ЧПУ точно рассчитывает время входа абразива в струю, потому что песок должен попасть в смеситель за доли секунды до касания воды с металлом. Программный алгоритм учитывает износ трубки дозатора и вносит поправки в его работу для сохранения заданных пропорций смеси. Когда оборудование переходит в режим резки чистой водой, система полностью блокирует подачу песка без остановки основного насоса.

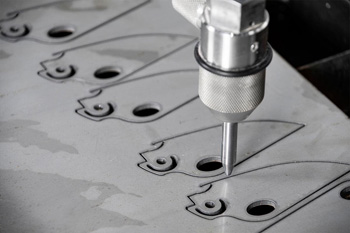

Алгоритм нестинга (автоматической раскладки деталей на листе) позволяет максимально эффективно использовать рабочую площадь материала и сократить объем отходов. Система ЧПУ анализирует геометрию всех элементов в заказе и вращает их в виртуальном пространстве для поиска наиболее плотной компоновки.

Расстояние между контурами устанавливают с учетом диаметра водяной струи, чтобы исключить повреждение соседних деталей при проходе инструмента. Функция нестинга помогает экономить до 20% металла по сравнению с ручным размещением заготовок на рабочем поле стола. Это особенно важно при работе с титаном, нержавеющей сталью или дорогостоящими цветными сплавами.

Программа также выстраивает оптимальный маршрут перемещения головки от одной детали к другой для минимизации холостого пробега станка. ЧПУ рассчитывает точки врезки так, чтобы они находились на технологических припусках или в зонах будущих отходов. Использование общего реза для смежных сторон двух заготовок позволяет сократить длину пути и сэкономить время работы насосного блока. Программный комплекс сохраняет остатки листа в цифровом архиве, что позволяет использовать их для выполнения мелких заказов в будущем.

Емкостные или контактные датчики постоянно измеряют дистанцию между кончиком сопла и поверхностью металлического листа тысячи раз в секунду. Листовой прокат часто имеет небольшую кривизну или прогибы, которые могут привести к расфокусировке струи или столкновению инструмента с заготовкой.

ЧПУ мгновенно корректирует положение головки по вертикали, сохраняя идеальное фокусное расстояние для эффективного разрушения структуры металла. Стабильный зазор в 1-2 мм гарантирует одинаковую ширину шва и высокое качество кромки на всей площади раскроя. Без такой системы точность обработки существенно падает, а риск поломки дорогостоящей фокусирующей трубки возрастает.

Автоматика также помогает станку безопасно проходить над уже вырезанными деталями, которые могут слегка приподняться в ванне после разделения. ЧПУ приподнимает головку во время холостых перемещений и опускает ее в рабочее положение непосредственно в точке нового прокола.

Программный контроль высоты позволяет успешно обрабатывать рельефные поверхности или заготовки с переменной толщиной без остановки процесса. Датчики исключают влияние человеческого фактора на настройку начальной точки, так как система самостоятельно определяет уровень нуля перед запуском цикла.

Для получения отверстий размером 1.5-3 мм система ЧПУ применяет технологию плавного нарастания давления воды в момент начального касания. Резкий удар струи на максимальной мощности может привести к появлению трещин в хрупких материалах или деформации тонкого листа.

Программа управляет насосом-интенсификатором так, чтобы прокол происходил на пониженных оборотах с постепенным вводом абразивного песка в смеситель. Когда датчик фиксирует сквозное прохождение потока, ЧПУ переключает станок в основной режим для калибровки внутреннего контура по заданному радиусу. Такой метод гарантирует чистоту входа и выхода без образования сколов на кромках.

Компьютерный контроль позволяет располагать мелкие отверстия с очень высоким шагом, так как механическое воздействие воды на соседние участки остается минимальным. ЧПУ обеспечивает точность межосевых расстояний в пределах нескольких микрон, что важно для изготовления сит, фильтров и перфорированных панелей. Программный код исключает отклонение инструмента от центральной оси даже при работе с многослойными композитными заготовками.

Предварительная визуализация траектории в графическом редакторе позволяет выявить возможные ошибки в чертеже или программе до начала контакта воды с металлом. Система ЧПУ проверяет корректность всех команд и предупреждает о выходе инструмента за границы рабочей зоны стола или о риске столкновения с прижимами.

Симуляция показывает реальное время выполнения заказа, что помогает предприятию точно планировать загрузку цеха и называть сроки заказчикам. Программный комплекс рассчитывает расход абразива и воды, позволяя заранее оценить себестоимость конкретной партии деталей. Такой подход исключает появление брака из-за неправильной последовательности резов или некорректно выбранных точек врезки.

Экранный просмотр процесса помогает оптимизировать путь головки и убрать лишние перемещения, которые не несут полезной нагрузки. ЧПУ анализирует каждый поворот и переход, предлагая наиболее безопасные и быстрые варианты движения по контуру. На этапе виртуальной проверки можно изменить качество реза для отдельных элементов, чтобы сэкономить ресурсы на менее ответственных участках заготовки.

Фокусирующая трубка постепенно изнашивается под воздействием скоростного потока абразива, что приводит к увеличению диаметра выходного отверстия и расширению шва. Система ЧПУ учитывает время наработки инструмента и автоматически вносит поправки в траекторию движения головки для компенсации этого изменения.

Программа смещает ось реза на нужную величину, чтобы итоговые размеры детали в точности соответствовали проектным данным чертежа. Оператор периодически вводит актуальный размер отверстия сопла в память контроллера, после чего электроника пересчитывает все координаты в режиме реального времени. Такая функция позволяет использовать ресурс оснастки максимально долго без потери качества выпускаемой продукции.

Автоматическая коррекция также следит за состоянием водяного сопла, которое формирует начальный поток высокого давления. Если ЧПУ фиксирует падение эффективности резки, система предлагает провести калибровку или заменить изношенный элемент. Программный контроль исключает ситуацию, когда детали в начале и в конце смены имеют разные габариты из-за деградации инструмента. Компьютер сохраняет историю износа для каждой трубки, помогая планировать закупки расходных материалов и исключать внезапные остановки станка.

Прямая связь между конструкторским отделом и станком позволяет мгновенно передавать чертежи в производство без ручного перебора параметров. Программные комплексы CAM автоматически преобразуют графические линии в набор команд для контроллера ЧПУ, учитывая все нюансы водяной резки.

Система сама расставляет точки входа луча, выбирает направление обхода контуров и задает режимы ускорения на прямых участках. Такая интеграция исключает ошибки при переносе данных и позволяет быстро вносить изменения в проект в случае необходимости. Инженеры могут видеть результат обработки еще на этапе проектирования, корректируя зазоры и радиусы под возможности конкретного оборудования.

Единая цифровая среда обеспечивает хранение всех выполненных программ в центральной базе данных для их быстрого повторного запуска. ЧПУ получает информацию о приоритетности заказов и автоматически формирует очередь на раскрой в соответствии с производственным планом. Использование стандартизированных форматов файлов типа DXF или DWG делает процесс подготовки универсальным для любых типов металлоконструкций.

Система управления позволяет задавать пять разных уровней качества реза - от Q1 до Q5 для каждого отдельного элемента или всего контура детали. Режим Q1 обеспечивает максимальную скорость и используется для разделения заготовок, которые в дальнейшем пройдут серьезную механическую обработку. На противоположном конце шкалы находится режим Q5, который гарантирует ювелирную чистоту торца с минимальной шероховатостью и отсутствием полос от воды.

ЧПУ автоматически меняет скорость подачи инструмента в зависимости от выбранного класса, точно дозируя время воздействия струи на каждый миллиметр материала. Такой подход позволяет экономить время и абразив на черновых операциях и достигать идеального результата там, где это необходимо.

Программа может комбинировать разные режимы в рамках одного рабочего цикла для оптимизации производственных затрат. Например, внешние контуры выполняют с высоким качеством Q4, а внутренние неответственные отверстия прорезают на максимальной скорости в режиме Q2. ЧПУ плавно переключает параметры мощности и подачи, исключая видимые переходы на поверхности металла.

Интеграция станка в локальную сеть или интернет позволяет сервисным службам проводить мониторинг состояния всех узлов оборудования без выезда на производство. Система ЧПУ собирает данные о давлении в гидросистеме, температуре масла и нагрузках на приводы, выявляя отклонения на ранних стадиях.

Если компьютер фиксирует сбой в работе программного кода или аппаратную ошибку, инженер может удаленно внести исправления или дать рекомендации по замене деталей. Это сокращает время простоя оборудования в несколько раз и позволяет избегать серьезных поломок, которые требуют дорогостоящего ремонта. Удаленный доступ также помогает обновлять программное обеспечение станка для добавления новых функций и улучшения алгоритмов резки.

Цифровая диагностика позволяет вести учет фактического времени работы насоса и расхода абразива для формирования точных отчетов о производительности цеха. Руководство предприятия может видеть загрузку станков в режиме реального времени через мобильное приложение или веб-интерфейс.
