Изготовление барабанов

Основной документ, определяющий требования к стальным тонкостенным барабанам в России, - ГОСТ 13950-91. Он классифицирует изделия по типам конструкции: с несъемными верхними доньями (тип I) и со съемными крышками (тип II). В документе строго прописаны основные параметры: вместимость, внутренний диаметр, толщина металла и предельные отклонения размеров.

Для барабанов, предназначенных для транспортировки опасных грузов, дополнительно применяют нормы ГОСТа 26319, которые устанавливают требования к надежности упаковки в зависимости от степени опасности вещества.

Соблюдение этих стандартов гарантирует безопасность при штабелировании и транспортировке продукции всеми видами транспорта. Профессиональное производство обеспечивает полное соответствие выпускаемой тары государственным нормам, что подтверждается сертификатами испытаний и техническим паспортом на каждую партию изделий.

Контактная роликовая сварка - наиболее эффективная технология для создания продольного шва металлического барабана. В отличие от дуговой сварки этот метод основан на использовании двух вращающихся дисковых электродов, которые плотно сжимают края листа и пропускают через них электрический ток. В результате образуется непрерывный герметичный шов, состоящий из серии перекрывающих друг друга точек сварки.

Такой процесс исключает перегрев металла и минимизирует зону термического влияния, что позволяет сохранить антикоррозийные свойства стали. Шов получается аккуратным, ровным и не требует последующей зачистки от брызг металла.

Высокая производительность роликовой сварки позволяет выпускать сотни заготовок в час, обеспечивая стабильное качество соединения. В дальнейшем оно легко выдерживает испытания на внутреннее давление и падение за счет высокой пластичности сварного соединения.

Для объединения цилиндрического корпуса с дном и крышкой применяется технология двойного закаточного шва. В процессе сборки края обечайки и бортик дна одновременно подгибают и плотно прижимают друг к другу специальными закаточными роликами на автоматических станках. Пять слоев металла (три от корпуса и два от дна) образуют сложный замок, который обеспечивает высокую механическую прочность конструкции.

Чтобы герметичность была абсолютной, перед началом закатки в паз закладывают эластичный уплотнитель: специальную герметизирующую мастику или шнур. Такая конструкция способна сохранять целостность при значительных деформациях барабана во время ударов или падений. Двойной шов - промышленный стандарт, так как он исключает необходимость использования сварки на этапе сборки доньев, что защищает внутреннее полимерное покрытие от обгорания.

ООН - буквенно-цифровой код, наносимый на корпус или дно барабана методом тиснения или стойкой краской. Это международный сертификат, подтверждающий, что данная модель емкости прошла комплексные испытания и пригодна для перевозки опасных химических грузов.

Код содержит информацию о типе тары (например, 1A1 - стальной барабан с несъемной крышкой), категории упаковки (X, Y или Z), максимальном весе груза или давлении, которое выдерживает емкость. Также в шифре заложен год выпуска и код страны-производителя.

Наличие маркировки UN - обязательное требование для экспорта химической и нефтехимической продукции. Она служит гарантией того, что барабан не разрушится при экстремальных условиях эксплуатации, обеспечивая экологическую безопасность и исключая риск утечки ядовитых или легковоспламеняющихся веществ в процессе логистики.

Кабельные барабаны - сложные механические конструкции, предназначенные для намотки, хранения и прокладки проводов и канатов. В отличие от тары они состоят из центрального цилиндра (шейки) и двух боковых дисков (щек).

При изготовлении металлических моделей применяются мощные ребра жесткости, так как барабан должен выдерживать многотонный вес кабеля без деформации щек. Все поверхности, контактирующие с кабелем, проходят тщательную шлифовку для исключения заусенцев, способных повредить изоляцию. Для облегчения вращения в центре барабана устанавливается осевое отверстие, усиленное стальной втулкой.

Металлические кабельные барабаны отличаются многоразовым использованием и высокой стойкостью к погодным факторам. Они часто оснащаются специальными зажимами для фиксации концов кабеля и местами для установки тормозных устройств, необходимых при проведении монтажных работ на линиях электропередач.

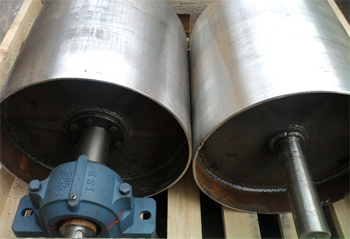

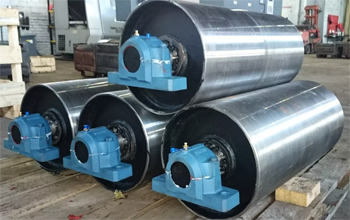

Приводной барабан - ключевой элемент конвейера, отвечающий за передачу тягового усилия ленте. Конструктивно он представляет собой массивный стальной вал, на который напрессована цилиндрическая обечайка.

Для повышения коэффициента трения и предотвращения проскальзывания ленты поверхность барабана часто подвергают футеровке: нанесению слоя износостойкой резины или керамики. Изготовление таких изделий требует прецизионной балансировки, чтобы исключить вибрации при высоких скоростях вращения.

Валы барабанов производят из высокопрочных конструкционных сталей. Все изделия проходят ультразвуковую дефектоскопию. Использование зажимных втулок (цанг) для крепления вала к обечайке обеспечивает легкость обслуживания и замены элементов.

Качественный конвейерный барабан рассчитан на многолетнюю работу в условиях запыленности и высоких динамических нагрузок, что востребовано в горнодобывающей и металлургической отраслях.

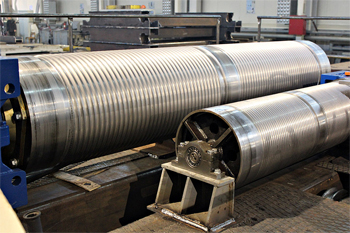

Крановые барабаны предназначены для многослойной намотки стального каната, это узлы повышенной ответственности. Их отличительная черта - наличие на поверхности специальной винтовой нарезки: ручьев. Нарезка обеспечивает правильное укладывание витков каната, предотвращая их перехлест и преждевременный износ. Глубина и шаг ручьев строго соответствуют диаметру используемого троса.

Изготавливают такие барабаны методом литья из чугуна (марки СЧ) или сваркой из толстолистовой стали с последующей механической обработкой. После нарезки профиля поверхность ручьев проходит закалку токами высокой частоты для повышения твердости.

Тщательный контроль соосности и точности шага нарезки гарантирует плавную работу лебедки и безопасность при перемещении тяжелых грузов, полностью исключая риск внезапного соскальзывания или заклинивания каната в процессе эксплуатации крана.

Нанесение полимерного покрытия (лака) на внутренние стенки стального барабана необходимо для предотвращения химической реакции между металлом и агрессивным содержимым. Чаще всего используют фенольные, эпоксидно-фенольные или оргазольные составы.

Выбор лака зависит от уровня pH и от химического состава продукта. Например, пищевые концентраты требуют специальных сертифицированных покрытий, не влияющих на вкус и запах.

Лак наносят методом распыления на плоский лист еще до начала формовки корпуса или на готовое изделие с последующей высокотемпературной сушкой в печи. В процессе закалки покрытие полимеризуется, образуя твердую, химически инертную пленку, которая надежно перекрывает доступ агрессивных веществ к стали.

Качественное лакирование позволяет использовать экономичные стальные барабаны для хранения кислот, щелочей и пищевых добавок, значительно продлевая срок службы тары.

При транспортировке легковоспламеняющихся жидкостей накопление статического электричества на стенках тары представляет серьезную пожарную опасность. Металлические барабаны сами по себе проводники, но при наличии внутреннего диэлектрического покрытия (лака) заряд может скапливаться на поверхности жидкости.

Для нейтрализации этого эффекта при изготовлении емкостей применяют специальные антистатические присадки к лакам или токопроводящие внутренние слои. На корпусе барабана часто предусматривают места для крепления заземляющих зажимов. Также важно обеспечить электрическую проводимость между корпусом и съемной крышкой через токопроводящие прокладки.

Профессиональное производство антистатической тары включает обязательную проверку электрического сопротивления поверхностей. Это позволяет безопасно использовать барабаны в зонах с высокой взрывоопасностью, исключая риск возникновения искрового разряда при наливе или сливе топлива и растворителей.

Конические барабаны (тип «конус в конусе») востребованы из-за возможности вкладывать пустые емкости друг в друга, что экономит до 80% места при складировании и перевозке пустой тары. Технологическая сложность их производства заключается в необходимости использования специфического вальцовочного оборудования с наклонными валами.

В отличие от цилиндра развертка конуса имеет форму сектора кольца, что требует особого раскроя листового металла. При сварке продольного шва на конусной заготовке важно обеспечить точное совмещение кромок по всей длине, учитывая разницу диаметров верха и низа. Закатка дна на коническом корпусе также требует специализированной оснастки.

Несмотря на более высокую трудоемкость изготовления, конические барабаны являются экономически более выгодными для предприятий с большими оборотами возвратной тары, обеспечивая существенное снижение логистических издержек.

Тест на герметичность - обязательный этап выходного контроля качества для каждого изготовленного барабана. На автоматизированных линиях применяют метод пневматического испытания. Емкость герметично закрывают, и внутрь подают сжатый воздух под строго определенным давлением (обычно от 0,2 до 0,5 бар). Затем барабан либо погружают в ванну с водой, либо на сварные и закаточные швы наносят мыльный раствор. Отсутствие пузырьков воздуха подтверждает безупречность соединений.

На высокотехнологичных производствах используют автоматические детекторы падения давления, которые фиксируют утечку с высокой чувствительностью без участия человека. Для особо ответственных изделий, предназначенных для работы под высоким давлением, проводятся гидравлические испытания водой.

Проверка гарантирует, что тара выдержит температурные расширения продукта и вибрационные нагрузки, предотвращая загрязнение окружающей среды при транспортировке.

Изготовление барабанов для фармацевтики подразумевает использование высококачественной нержавеющей стали (марки AISI 316L или 304). Главные требования - отсутствие «мертвых зон» и идеальная чистота внутренних поверхностей.

Все сварные швы подвергают шлифовке и электрохимическому полированию до зеркального блеска (шероховатость Ra менее 0,4–0,6 мкм). Это необходимо для исключения застревания микрочастиц лекарственных компонентов и обеспечения легкой санитарной обработки паром или дезинфицирующими растворами.

Конструкция часто предусматривает быстросъемные крышки с силиконовыми уплотнителями, одобренными медицинскими стандартами. Такие емкости обладают полной химической инертностью и не выделяют в продукт ионы тяжелых металлов.

Профессиональное производство фармацевтической тары ведется в условиях повышенной чистоты. Стерильность и сохранность дорогостоящих субстанций на всех этапах производства и хранения становятся приоритетом.
