Изготовление дорожных металлоконструкций

Производство металлоконструкций для дорожной инфраструктуры регулируется техническими регламентами Таможенного союза и государственными стандартами. Основной документ - ГОСТ 32945, который устанавливает общие технические требования к дорожным знакам и их опорам. Для барьерных ограждений ключевым считается ГОСТ 33128, определяющий классы удерживающей способности.

Соблюдение этих норм гарантирует надежность конструкций при эксплуатации в агрессивной дорожной среде. Любая деталь, от кронштейна светофора до массивной фермы надземного перехода, обязана иметь паспорт качества и сертификат соответствия. Это необходимо для обеспечения безопасности движения и успешного прохождения проверок со стороны контролирующих органов при вводе объекта в эксплуатацию.

Пассивная безопасность - способность металлоконструкции минимизировать травматизм при столкновении с ней транспортного средства. При проектировании современных опор освещения и рамных конструкций инженеры закладывают контролируемую деформацию или разрушение определенных узлов. Например, опоры знаков могут оснащаться специальными муфтами или ослабленными сечениями в основании.

При ударе такая опора ломается или складывается, не создавая эффект «неподвижной стены» для автомобиля. Это позволяет значительно снизить энергию удара и сохранить жизнь пассажирам. Использование пластичных марок стали и расчет зон деформации на этапе производства превращает дорожную инфраструктуру из потенциальной опасности в элемент системы защиты участников движения.

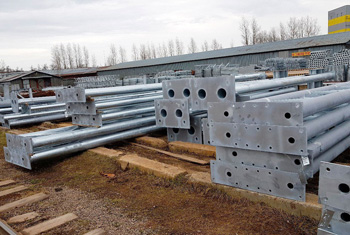

Метод горячего цинкования обеспечивает максимальную долговечность металлоконструкций, работающих под открытым небом. В процессе производства готовое изделие погружается в ванну с расплавленным цинком, что позволяет создать защитный слой не только снаружи, но и во всех внутренних полостях трубчатых элементов. Цинк вступает в химическую реакцию с железом, образуя прочный сплав, который невозможно отслоить механически.

Такое покрытие обладает уникальным эффектом электрохимической защиты: даже при глубокой царапине цинк окисляется первым, предотвращая развитие ржавчины на стали. Срок службы оцинкованных дорожных конструкций в условиях влажности и воздействия противогололедных реагентов достигает 50 лет, что избавляет службы эксплуатации от ежегодного дорогостоящего подкрашивания.

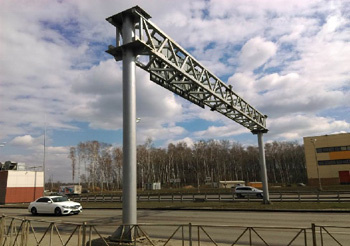

Рамные опоры над проезжей частью обладают огромной парусностью, поэтому расчет ветровой нагрузки становится важнейшим этапом проектирования. Инженеры учитывают не только среднюю скорость ветра в регионе, но и максимальные порывы, а также аэродинамические коэффициенты самих табло или знаков.

Расчеты проводят согласно своду правил СП 20.13330. В конструкции предусматриваются ребра жесткости и усиленные фланцевые соединения, способные выдержать крутящие моменты. Важно учитывать пульсационную составляющую ветра, которая может вызвать резонансные колебания всей системы.

Ошибки в расчетах могут привести к усталостному разрушению металла или обрушению конструкции на дорогу. Профессиональное проектирование гарантирует стабильность опор даже при ураганных порывах ветра и обледенении.

Выбор фундамента зависит от типа грунта и массивности устанавливаемой конструкции. Для легких пешеходных ограждений и знаков часто используют винтовые сваи или малогабаритные бетонные блоки. Для высоких мачт освещения и рамных опор применяют мощные монолитные железобетонные основания с развитой анкерной группой.

Популярное современное решение - фундаменты на стальных трубчатых сваях с фланцевым соединением. Оно позволяет проводить монтаж в кратчайшие сроки без длительных бетонных работ. На этапе производства анкерных групп важно обеспечить идеальную точность расположения болтов, чтобы исключить перекосы при установке высокой опоры.

Глубина заложения фундамента всегда должна быть ниже уровня промерзания почвы для предотвращения сезонных смещений конструкций.

Дорожные металлоконструкции постоянно подвергаются динамическим и вибрационным нагрузкам от проходящих тяжелых грузовиков. Эти микровибрации со временем могут привести к накоплению усталостных напряжений в сварных швах и болтовых соединениях.

При изготовлении ответственных узлов, например кронштейнов для камер и светофоров, применяют специальные меры по демпфированию колебаний. Сварка выполняется многослойными швами с обязательным контролем провара для исключения очагов будущих трещин. В болтовых стыках используются самоконтрящиеся гайки или контргайки с нейлоновыми вставками, предотвращающие самопроизвольное раскручивание от вибрации.

Регулярная проверка затяжки крепежа и мониторинг состояния металла позволяют избежать внезапного обрушения элементов в зоне интенсивного движения.

Применение алюминия для изготовления корпусов дорожных знаков и легких световых опор обусловлено его малым весом и высокой естественной коррозионной стойкостью. Алюминий в три раза легче стали, что значительно упрощает логистику и ручной монтаж на высоте.

Металл мгновенно образует на поверхности плотную оксидную пленку, которая надежно защищает изделие от влаги без необходимости покраски или цинкования. Это делает алюминиевые конструкции идеальными для использования в приморских регионах с соленым воздухом. С точки зрения безопасности алюминий более податлив при ударе автомобиля, что снижает тяжесть последствий аварии.

Современные технологии анодирования позволяют придавать алюминиевым деталям любой эстетичный оттенок, повышая при этом твердость поверхности и устойчивость к царапинам.

При эксплуатации трубчатых конструкций на открытом воздухе внутри них неизбежно скапливается конденсат из-за перепадов температур. Если не обеспечить отвод этой влаги, внутри начнется скрытый процесс коррозии, а в зимний период замерзшая вода может разорвать металл или деформировать основание опоры.

При изготовлении дорожных стоек и мачт в нижней части ствола, непосредственно над фланцем, всегда выполняются технологические дренажные отверстия. Это обеспечивает свободный выход жидкости и вентиляцию внутренней полости. Кроме того, дренажные каналы важны в фундаментах для защиты силовых кабелей от затопления.

Качественное проектирование водоотвода на уровне производства является залогом долговечности всей системы дорожного освещения и автоматизации движения.

Эффективность дорожной навигации зависит от качества нанесения световозвращающих материалов на металлическую основу. При производстве дорожных знаков используют специализированные полимерные пленки с микропризмами или стеклянными шариками.

Эти покрытия возвращают свет фар обратно к водителю, делая информацию видимой с расстояния нескольких сотен метров. Важно, чтобы металлическая поверхность знака была идеально ровной и обезжиренной для обеспечения максимальной адгезии пленки. Неровности металла вызовут искажение отраженного луча. Заводское изготовление знаков подразумевает использование вакуумных прессов для наклейки пленки, что исключает появление пузырей и отслоений.

Качественная световозвращающая поверхность сохраняет свои свойства более десяти лет, обеспечивая безопасность движения в сложных метеоусловиях и сумерках.

Установка объектов дорожной инфраструктуры на работающих трассах требует предельной координации и соблюдения регламентов охраны труда. Основная часть работ по возможности выполняется в ночное время или в периоды минимального трафика. Монтажники используют мобильные ограждения и световую сигнализацию для создания безопасной зоны.

Важный фактор - скорость сборки: применение готовых заводских элементов на болтовых соединениях позволяет установить опору или секцию ограждения за считанные часы. Это минимизирует время ограничения движения и снижает риск возникновения заторов. Привлечение спецтехники с манипуляторами позволяет избежать нахождения людей в опасной зоне проезжей части.

Профессиональный монтаж «под ключ» включает в себя не только фиксацию деталей, но и оперативную настройку оборудования без помех для водителей.

Барьерные ограждения состоят из множества секций, которые должны идеально стыковаться между собой для обеспечения непрерывности защитной линии. Малейшая погрешность в расположении отверстий или длине балки при производстве приведет к накоплению ошибки на протяжении километра трассы. Это сделает невозможным правильное натяжение тросов или плотную стыковку профилей, что резко снизит удерживающую способность барьера.

При изготовлении элементов на ЧПУ-станках точность выдерживается до миллиметра. Идеальная геометрия позволяет ограждению работать как единая цепная система, распределяя энергию удара на десятки соседних стоек. Качественная подгонка стыков также предотвращает возникновение острых выступов, которые могут быть крайне опасны при касательном столкновении автомобиля с ограждением.

Установка высоких шумопоглощающих панелей вдоль трасс создает препятствие для естественных воздушных потоков. Это может вызвать эффект «аэродинамической трубы» или привести к накоплению снежных заносов на проезжей части в зимний период.

При проектировании таких металлоконструкций инженеры проводят моделирование воздушных масс. В нижней части панелей могут предусматриваться технологические зазоры или специальные перфорированные вставки для вентиляции. Сами несущие стойки экрана рассчитываются на значительную боковую нагрузку от ветра и воздушной волны от проезжающих фур. Использование прозрачных вставок из поликарбоната в металлических рамах помогает избежать визуальной изоляции дороги и сохраняет естественную инсоляцию прилегающих территорий.

Грамотное сочетание звукопоглощающих свойств и аэродинамики делает проживание людей вблизи трасс комфортным и безопасным.

После завершения монтажных работ на объекте формируется пакет документов, подтверждающий правильность выполнения всех операций. В него входят акты освидетельствования скрытых работ по устройству фундаментов и заземлению. Обязательно прикладываются протоколы измерения сопротивления контуров заземления для световых опор и табло. Геодезические схемы фиксируют фактическое положение конструкций относительно осей дороги.

Необходимы и сертификаты на все использованные материалы, включая сталь, цинковое покрытие и лакокрасочные составы. Эта документация служит гарантией долговечности объекта и является юридической базой для принятия его на баланс дорожными службами.

Полная прозрачность истории изготовления и монтажа каждой металлоконструкции позволяет эффективно планировать графики планового технического обслуживания и оперативного ремонта инфраструктуры.
