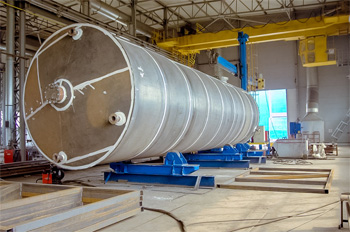

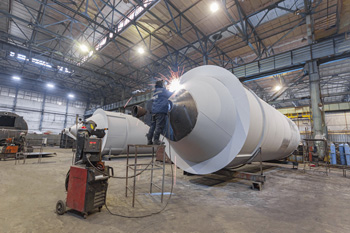

Изготовление ёмкостей и резервуаров

Производство резервуаров, работающих под избыточным давлением, осуществляется в строгом соответствии с ГОСТ 34347-2017. Этот документ устанавливает общие технические условия к проектированию, материалам, технологиям сварки и методам контроля.

Согласно нормативам для таких изделий разрешено применение только сертифицированных сталей с гарантированными показателями ударной вязкости. Все сварочные работы должны проводиться аттестованным персоналом с обязательным ведением журналов сварочных процессов. Документ также регламентирует расчет толщины стенок с учетом припуска на коррозию за весь срок службы сосуда. Каждое изделие снабжается паспортом установленного образца и табличкой (шильдом), на которой указаны рабочие параметры и дата следующих испытаний.

Соблюдение этих правил является обязательным условием для регистрации оборудования в органах Ростехнадзора.

Двустенная конструкция (тип «сосуд в сосуде») обеспечивает максимальный уровень экологической безопасности и защиты от разливов топлива. Между внутренней и внешней стальными стенками создается герметичное межстенное пространство, которое заполняется инертным газом (азотом) или специальной жидкостью с низкой температурой замерзания.

Система мониторинга постоянно отслеживает давление в этом зазоре: его падение мгновенно сигнализирует о нарушении целостности одной из оболочек. Это позволяет локализовать утечку до того, как продукт попадет в почву или грунтовые воды. Внешняя стенка также выполняет роль дополнительного ребра жесткости, повышая общую механическую прочность резервуара.

При заказе таких емкостей для АЗС выбирайте модели со встроенными датчиками контроля межстенного пространства, что позволит полностью автоматизировать систему безопасности объекта.

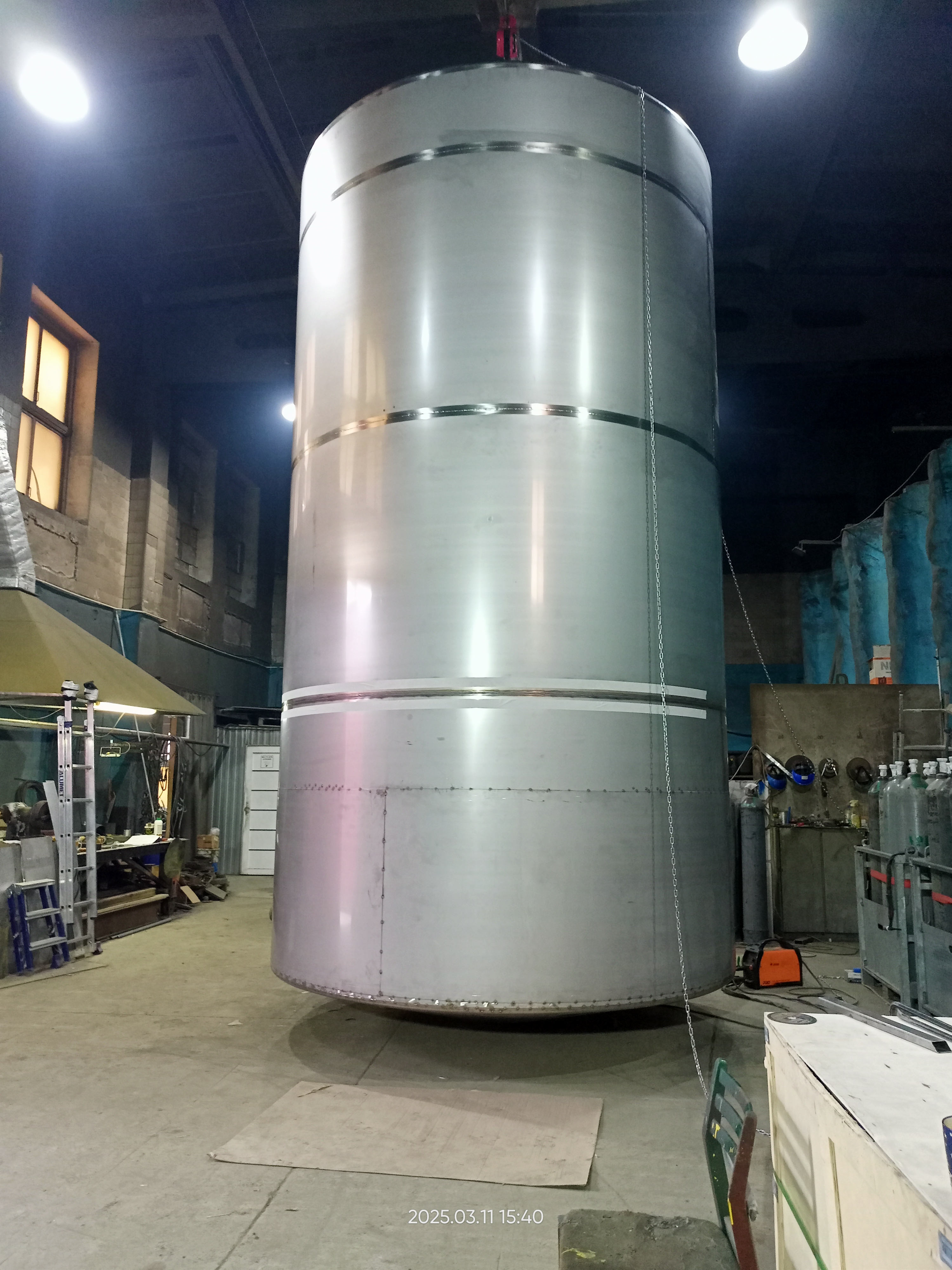

Для контакта с пищевыми продуктами и лекарственными средствами чаще всего используют стали аустенитного класса серий AISI 304 и AISI 316. Выбор зависит от химической агрессивности среды: для молока, питьевой воды и виноматериалов достаточно марки 304 (08Х18Н10). Если продукт содержит высокую концентрацию солей, кислот или подвергается нагреву, необходимо изготовление из стали AISI 316 (03Х17Н14М3) с добавлением молибдена. Молибден предотвращает развитие питтинговой коррозии в местах контакта с жидкостью.

Поверхность таких емкостей подвергается электрохимическому полированию до зеркального блеска (Ra менее 0,4–0,6 мкм), что исключает адгезию бактерий к стенкам. При проектировании пищевых резервуаров важно избегать прямых углов в конструкции. Все внутренние переходы должны иметь плавные радиусы скругления для облегчения безразборной мойки системы.

Изготовление криогенных емкостей для хранения жидкого азота или кислорода требует создания высокоэффективного термобарьера. Чаще всего применяется вакуумно-порошковая изоляция. Между внутренней емкостью из нержавеющей стали и внешним стальным кожухом засыпается перлитовый песок, после чего из пространства откачивается воздух до создания глубокого вакуума. Это практически полностью исключает передачу тепла за счет конвекции и теплопроводности газов.

Для снижения лучистого теплообмена поверхности могут оборачиваться многослойной экранной изоляцией из алюминиевой фольги. Тщательная проверка герметичности внешней оболочки масс-спектрометрическим методом является обязательным этапом контроля. Качественная изоляция позволяет хранить газы при температурах до -196 градусов с минимальными потерями на испарение.

Для обеспечения стабильности системы используют адсорбенты, поглощающие остаточные газы внутри вакуумной рубашки.

Футеровка - нанесение на внутреннюю поверхность стальной емкости защитного слоя из химически стойких материалов (полимеров, резины, эмали или фторопласта). Эта мера необходима при хранении концентрированных кислот, щелочей или при работе с абразивными пульпами, которые способны разрушить металл за короткий срок. Резиновое покрытие (гуммирование) эффективно поглощает удары и защищает от химической агрессии, а фторопластовая футеровка обеспечивает практически абсолютную инертность.

Процесс нанесения требует тщательной пескоструйной подготовки металла для обеспечения адгезии. Использование футерованных емкостей позволяет заменять дорогостоящие спецсплавы и титан на обычную углеродистую сталь с защитным слоем, что существенно снижает капитальные затраты.

При эксплуатации футерованного оборудования важно проводить периодическую дефектоскопию покрытия искровым методом для обнаружения микропроколов и отслоений.

Проектирование наземных вертикальных резервуаров большого объема включает обязательный расчет на прочность и устойчивость согласно нормам ГОСТ 31385-2016. Инженеры учитывают не только гидростатическое давление продукта, но и внешние факторы: давление ветра на парусность стенки, вес снегового покрова на крыше и возможную сейсмическую активность региона.

Для предотвращения деформации («схлопывания») верхних поясов при опорожнении резервуара устанавливают кольца жесткости. Толщина листов стенки уменьшается от нижнего пояса к верхнему, что позволяет оптимизировать металлоемкость при сохранении надежности. Особое внимание уделяется расчету анкерного крепления к фундаменту для исключения опрокидывания пустого резервуара при штормовом ветре.

При заказе РВС в регионах с суровым климатом необходимо закладывать в проект подогрев нижнего пояса и использование хладостойких сталей марки 09Г2С.

Алюминиевые емкости востребованы в авиации и химии из-за легкости и коррозионной стойкости, но их сварка требует специфических условий. На поверхности алюминия всегда присутствует тугоплавкая оксидная пленка, которую необходимо разрушать в процессе сварки импульсным током.

Работа ведется в среде чистого аргона методом TIG или MIG-сварки. Высокая теплопроводность алюминия заставляет тепло быстро уходить от шва, что может привести к непроварам, поэтому для толщин свыше 5–8 мм требуется предварительный подогрев заготовок.

Обязательный этап - зачистка околошовной зоны нержавеющими щетками непосредственно перед началом работ. Тщательный контроль пористости швов с помощью рентгенографии гарантирует герметичность сосуда при вибрационных нагрузках. Использование присадочной проволоки, идентичной по составу основному металлу, обеспечивает однородность механических свойств и коррозионную стойкость всей конструкции.

Правильный монтаж горизонтальных стальных резервуаров (РГС) на седловые опоры или сплошной фундамент определяет распределение напряжений в корпусе. Если основание имеет перекосы или неравномерную осадку, в стенках емкости возникают изгибающие моменты, на которые конструкция не рассчитана, что может привести к трещинам в сварных швах. Подземные резервуары требуют устройства песчаной подушки и бетонного саркофага для защиты от давления грунта и всплытия при высоком уровне грунтовых вод.

В процессе изготовления на корпус привариваются опорные ложементы, площадь которых рассчитывается исходя из несущей способности грунта. Важно обеспечить электрическую изоляцию опор от фундамента для предотвращения электрохимической коррозии. При установке резервуара на объекте всегда контролируйте уклон в сторону сливного патрубка (обычно 1:100) для обеспечения полного опорожнения емкости и удаления шлама.

Гидроиспытания - наиболее достоверный метод подтверждения надежности изготовленной емкости. Резервуар заполняется водой, после чего давление плавно поднимается до пробного значения, которое обычно на 25–50% превышает рабочее. В таком состоянии сосуд выдерживается определенное время (от 10 до 60 минут).

Вода используется как практически несжимаемая среда, что делает испытания безопасными: в случае разрыва стенки не происходит мгновенного расширения, характерного для газов. Параллельно проводится визуальный осмотр всех швов на отсутствие потения и течи. Для крупногабаритных вертикальных резервуаров испытания организуют поинтервально, проверяя осадку фундамента под весом воды. Необходимо помнить, что после слива воды емкость должна быть тщательно просушена для исключения подсмольной коррозии.

Проведение гидроиспытаний фиксируется актом и является обязательным документом для ввода оборудования в промышленную эксплуатацию.

Комплектация емкостей для бензина, спиртов и газов включает систему устройств, предотвращающих аварии при изменении давления и температуры. К ним относятся дыхательные клапаны со встроенными огнепреградителями, которые гасят пламя в случае его проскока снаружи. Также устанавливаются предохранительные мембраны или клапаны сброса избыточного давления на случай перегрева.

Внутреннее пространство может оснащаться системами размыва донных отложений и устройствами для замера уровня и температуры (пробоотборниками). Обязательным требованием является наличие контура заземления для отвода статического электричества, возникающего при трении жидкости о стенки. При изготовлении таких резервуаров важно использовать искробезопасные материалы для люков и запорной арматуры.

Применение стационарных систем пожаротушения (пеногенераторов) на крыше резервуара позволяет минимизировать ущерб в случае возникновения нештатной ситуации.

Технология плавающей крыши, или понтона, применяется в крупных вертикальных резервуарах для минимизации испарения легких фракций нефти и снижения взрывопожароопасности. Понтон - легкая конструкция из алюминия или нержавеющей стали, которая физически лежит на поверхности продукта и перемещается вместе с его уровнем. Это ликвидирует газовое пространство над зеркалом жидкости, сокращая потери ценного сырья от испарения на 95–98%.

Кроме того, отсутствие паров внутри емкости значительно снижает риск возникновения взрыва от статического заряда. Изготовление таких систем требует высокой точности в установке направляющих стоек и уплотняющих затворов между понтоном и стенкой резервуара.

Применение плавающих крыш окупается в течение первых лет эксплуатации за счет сохранения качества продукта и улучшения экологической обстановки вокруг терминала, предотвращая выброс вредных углеводородов в атмосферу.

Внешняя защита стального резервуара должна противостоять атмосферным осадкам, ультрафиолету и температурным колебаниям. Наиболее современное решение - применение многослойных лакокрасочных систем на основе эпоксидных и полиуретановых составов.

Первый слой - цинконаполненный грунт, обеспечивающий протекторную защиту. Второй - промежуточный эпоксидный барьер высокой толщины. Финишный слой из алифатического полиуретана отвечает за сохранение цвета и стойкость к выветриванию.

Суммарная толщина покрытия должна составлять не менее 200–300 микрон. Для подземных емкостей применяются усиленные битумно-полимерные мастики или напыляемая полимочевина, обладающая исключительной эластичностью и водонепроницаемостью. Качественная окраска, выполненная в условиях цеха с соблюдением точки росы, гарантирует защиту металла на срок до 15–20 лет без необходимости обновления покрытия.
