Изготовление мостов

Сталь марки 09Г2С обладает уникальным сочетанием вязкости и прочности, что важно для сооружений, работащих под открытым небом. При изготовлении мостов этот материал выбирают за его исключительную хладостойкость. Обычная углеродистая сталь при температурах ниже -30 градусов становится хрупкой и может треснуть от резкого удара или вибрации поезда. 09Г2С сохраняет ударную вязкость даже при минус семидесяти градусах, исключая риск мгновенного разрушения конструкций в зимний период.

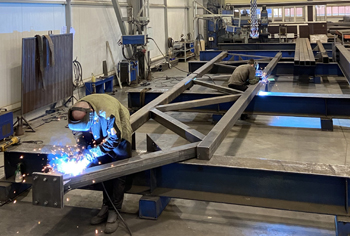

Кроме того, данная марка стали отличается превосходной свариваемостью. Она не требует предварительного подогрева при малых и средних толщинах, что значительно ускоряет процесс производства заводских отправочных марок и снижает вероятность появления микротрещин в зоне термического влияния сварного шва.

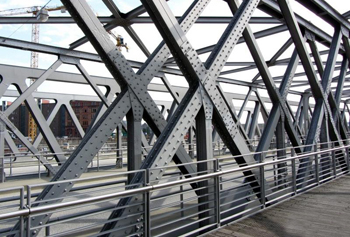

В современном мостостроении большинство монтажных соединений выполняется на высокопрочных болтах с контролируемым натяжением. Главное преимущество такого метода заключается в создании фрикционного соединения.

При изготовлении и сборке узлов болты затягиваются с колоссальным усилием с помощью тарированных ключей. Возникающая сила трения между плотно прижатыми деталями обеспечивает передачу усилий без смещения элементов относительно друг друга. В отличие от сварки болтовое соединение более устойчиво к циклическим и вибрационным нагрузкам, которые неизбежны при движении тяжелого транспорта.

На производстве поверхности стыков обрабатываются стальной дробью или специальными кварцевыми составами для достижения высокого коэффициента трения. Это гарантирует надежность узла на протяжении всего срока службы моста без риска образования усталостных трещин.

Сварные соединения мостов - объекты повышенной ответственности, они проходят стопроцентный контроль качества неразрушающими методами. Для начала специалисты проводят визуальный осмотр, в ходе которого проверяют геометрию шва и отсутствие поверхностных дефектов.

Для обнаружения скрытых внутренних пустот, шлаковых включений и трещин применяется ультразвуковая дефектоскопия. Звуковая волна проникает сквозь металл и отражается от любых неоднородностей, фиксируя их координаты. В особо важных растянутых поясах балок и ферм обязательным является рентгенографический контроль. Рентгеновский снимок позволяет получить документальное подтверждение монолитности металла внутри шва.

Наличие таких протоколов испытаний в паспорте изделия является гарантией безопасности и необходимым условием для допуска конструкции к эксплуатации на федеральных трассах и железных дорогах.

Металлический мост - «живое» сооружение, которое постоянно меняет размеры. Под воздействием солнечного нагрева или сильного мороза стальной пролет длиной сто метров может удлиняться или укорачиваться на несколько сантиметров.

При изготовлении моста одну из его опор делают неподвижной, а остальные снабжают подвижными опорными частями. В современных конструкциях используют резинометаллические или стальные части с тефлоновыми прослойками для снижения трения. Они позволяют пролетному строению свободно перемещаться вдоль оси или поворачиваться, не создавая разрушительных напряжений в телах опор и ригелей.

Без обеспечения такой подвижности температурные расширения металла могли бы привести к деформации главных балок или даже к разрушению бетонных береговых устоев, что сделало бы безопасную эксплуатацию объекта невозможной.

Ортотропная плита - стальной настил проезжей части, усиленный системой продольных и поперечных ребер жесткости. При изготовлении моста она объединяется с главными балками в единую несущую конструкцию.

Главное преимущество этого решения заключается в радикальном снижении собственного веса сооружения по сравнению с традиционной железобетонной плитой. Ортотропный настил в два-три раза легче бетона, что позволяет перекрывать значительно большие пролеты без установки промежуточных опор в русле реки.

Использование этой технологии требует высочайшей точности сварки ребер к листу для исключения усталостных разрушений. Стальная плита служит надежной основой для укладки современного асфальтобетонного покрытия, обеспечивая при этом необходимую жесткость всей дорожной одежды моста в условиях интенсивного трафика.

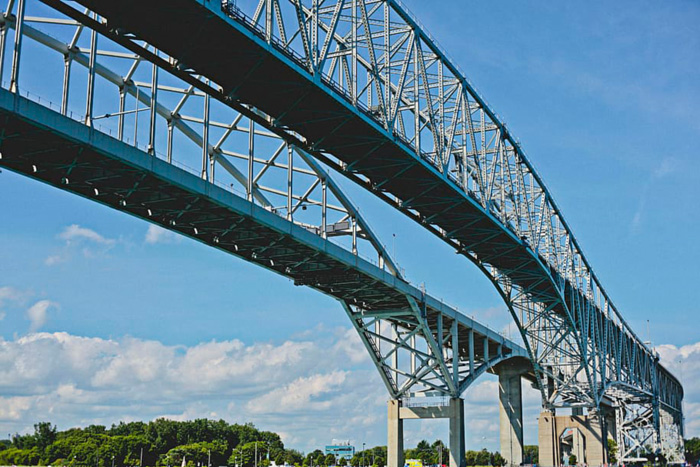

Высокие мосты с большими пролетами подвержены опасному явлению - аэродинамической неустойчивости. При определенной скорости ветра мост может начать совершать незатухающие колебания, способные привести к его обрушению.

Чтобы этого избежать, на этапе проектирования проводят испытания моделей моста в аэродинамических трубах. Инженеры подбирают оптимальное сечение главных балок, часто придавая им обтекаемую форму крыла самолета. При изготовлении конструкций могут добавлять специальные обтекатели, дефлекторы или перфорированные элементы, которые разбивают воздушные вихри.

Правильная аэродинамика не только гарантирует устойчивость моста при ураганных порывах ветра, но и значительно повышает комфорт водителей, исключая риск раскачивания полотна, что критически важно для вантовых и висячих систем.

Деформационный шов - устройство, закрывающее технологический зазор между пролетным строением и береговым устоем. При изготовлении и монтаже шва ставится задача обеспечить плавный проезд транспорта при любых перемещениях моста от температуры или нагрузки. Для малых перемещений используют простые резиновые уплотнители, но на больших мостах применяются сложные гребенчатые или модульные стальные конструкции. Такие швы способны компенсировать смещения до полуметра и более.

На производстве элементы шва изготавливаются из высокопрочной стали с антикоррозийным покрытием и шумопоглощающими вставками. Качественный деформационный шов защищает опорные части и нижележащие конструкции от попадания воды, соли и песка с проезжей части, что является залогом долговечности всех невидимых глазу узлов мостового сооружения.

В условиях агрессивной среды, например, вблизи морских побережий, обычная покраска моста может оказаться недостаточно долговечной. Наиболее эффективный метод при изготовлении мостовых металлоконструкций - газотермическое напыление цинка или алюминия (металлизация). Расплавленный металл под давлением наносится на предварительно очищенную сталь, создавая слой с адгезией на молекулярном уровне.

Покрытие обеспечивает мощную электрохимическую защиту: даже при глубоком повреждении слоя ржавчина не распространяется под покрытие. Металлизированный слой служит надежной базой для финишных полимерных эмалей.

Срок службы такой комбинированной системы защиты достигает пятидесяти лет без необходимости масштабного перекрашивания. Это колоссально снижает эксплуатационные расходы, так как работы по обновлению краски на действующих мостах крайне трудоемки.

Мостовые конструкции испытывают миллионы циклов нагружения от проезжающего транспорта, что может привести к скрытому накоплению микротрещин в металле.

На этапе производства контроль усталостной выносливости начинается с проверки качества заготовок: сталь должна быть очищена от неметаллических включений и газовых пузырьков. При изготовлении узлов конструкторы избегают резких изменений сечений и острых углов, которые являются концентраторами напряжений. Все сварные швы проходят финишную обработку (шлифовку) для обеспечения плавного перехода к основному металлу. В лаборатории завода проводятся ресурсные испытания образцов из каждой партии, имитирующие многолетнюю работу моста.

Использование мелкозернистых сталей и прецизионное исполнение соединений гарантируют, что сооружение отработает свой столетний ресурс без внезапного разрушения силовых элементов.

Метод продольной надвижки применяется, когда невозможно установить краны в русле реки или над действующей дорогой. Суть технологии заключается в том, что пролетное строение собирается на берегу на специальном стапеле и постепенно выдвигается в пролет с помощью мощных гидравлических домкратов.

При изготовлении моста для такой технологии требуется идеальная точность геометрии всех секций: малейший перекос приведет к заклиниванию конструкции на опорах. Для снижения веса переднего конца надвигаемого моста используется временная облегченная ферма - аванбек. Весь процесс контролируется датчиками усилий и лазерными системами мониторинга положения.

Надвижка позволяет возводить мосты в кратчайшие сроки с минимальным воздействием на окружающую среду, но требует ювелирной подгонки элементов и безупречного качества изготовления стыковых соединений в заводских условиях.

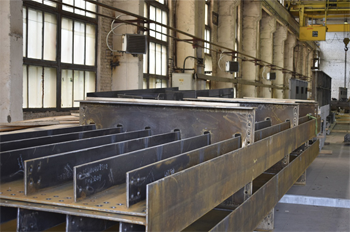

Контрольная сборка в цехе - высший этап проверки качества сложной металлоконструкции перед отправкой на объект. На заводе пролетное строение собирают полностью или отдельными крупными блоками на специальных стапелях. Это позволяет убедиться, что все отверстия под болты совпадают, зазоры в стыках соответствуют проекту, а общая строительная геометрия моста (прогиб или выгиб) выдержана верно.

Выявление ошибок на этом этапе обходится в десятки раз дешевле, чем их исправление на месте монтажа, где работа ведется на высоте и над водой. После успешной проверки детали маркируются и разбираются. Наличие акта о прохождении контрольной сборки гарантирует заказчику, что монтаж на объекте пройдет без непредвиденных пауз на подрезку и подгонку металла, что критически важно для соблюдения графика государственного строительства.

Железнодорожные мосты испытывают значительно большие динамические усилия и вибрации по сравнению с автомобильными. Главное требование - жесткость конструкции: прогиб балок под весом состава должен быть минимальным для обеспечения безопасности движения на высоких скоростях.

При изготовлении таких мостов используются стали повышенной прочности и более массивные профили. Особое внимание уделяется узлам прикрепления путевого настила к главным балкам. Часто железнодорожные мосты проектируют как ферменные конструкции с ездой понизу, что позволяет защитить габарит состава и эффективно распределить нагрузки. Важным этапом производства становится контроль точности профиля поверхности катания рельсов на мосту.

Точный расчет динамического воздействия тяжелых локомотивов гарантирует стабильность сооружения и отсутствие опасных резонансных явлений при прохождении поездов.

Современные технологичные мосты на этапе изготовления оснащают системами структурного мониторинга (SHM). В тело конструкций вживляют сотни датчиков: тензометры измеряют реальные напряжения в металле, акселерометры фиксируют частоты вибраций, а датчики температуры следят за термическими расширениями.

Информация с этих приборов в режиме реального времени передается в центр управления. Это позволяет инженерам обнаруживать начало развития дефектов задолго до того, как они станут заметны глазу при визуальном осмотре. Цифровой мониторинг помогает перейти от планового ремонта к ремонту по фактическому состоянию, что существенно экономит бюджет.

Наличие такой системы является признаком высокого технологического уровня проекта, гарантируя мгновенное оповещение о любых отклонениях от расчетных режимов эксплуатации и предотвращая риск катастрофических аварий.
