Изготовление опор для трубопроводов

В строительстве трубопроводных коммуникаций важно не только создать из них прочную и герметичную конструкцию, но и надежно ее закрепить. Эту задачу решают с помощью опор. Качественное изготовление опор и их профессиональный монтаж - гарантия длительной и безаварийной эксплуатации сетей. Опорные конструкции намного уменьшают риски их повреждения от внешних факторов, “гасят” вибрации и последствия температурных расширений.

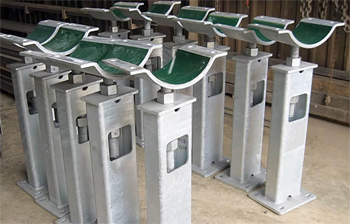

Изготовление опор трубопроводов

Опоры как элементы трубопроводных систем используются в разных отраслях экономики:

• на производствах - для передачи веществ по локальным сетям;
• в жилищно-коммунальном хозяйстве;
• в добывающей промышленности, в частности, нефтяной и газовой;
• в энергетике - работе АЭС и ТЭС.

В зависимости от специфики системы опоры могут производиться из разных материалов и иметь неоднородные технические характеристики. Так, магистрали федерального значения требуется намного более мощная “поддержка”, чем бытовой сети.

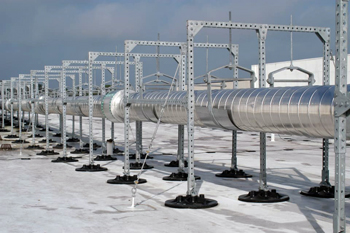

Опоры трубопроводов

При производстве опор трубопроводов техническая документация четко указывает этим изделиям на их “место”. Несмотря на то, что монтаж сетей относится к строительным работам, сами опоры строительными деталями не считаются: их причисляют к конструктивным элементам сетей. Но значение этих элементов трудно переоценить, ведь они:

• защищают трубопроводы от повреждений,
• обеспечивают их правильное размещение и намного облегчают монтажные работы,
• помогают сбалансировать нагрузки на сеть, равномерно распределить их по всей ее длине.

В обиходном языке опоры часто именуют подвесками, но это весьма спорное название, так как не все конструкции “подвешивают” трубы в прямом значении слова. А разновидностей самих опор достаточно много.


Виды опорных конструкций для трубопроводов

По конструкционным особенностям все опоры можно разделить на бескорпусные и корпусные. Бескорпусные могут быть неподвижными или подвижными. Первые фиксируют трубу статично, но допуская возможности ее движения. Вторые благодаря подвижным жестким элементам предусматривают незначительное смещение коммуникаций.

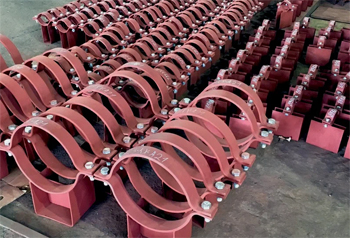

На нашем сайте вы можете заказать изготовление опор трубопроводов и корпусного типа - приварных или хомутовых. Приварные, как можно догадаться из их обозначения, присоединяются к трубопроводу методом сварки. Хомутовые различаются по форме хомутов, которые могут быть плоскими (изготовленными из полосы) или круглыми (в этом случае хомутом служит прут металла).

На участках, где трубопровод меняет направление, используются опоры под отвод. Если требуется зафиксировать трубопровод вертикально, прибегают к помощи так называемых “лап”, которые выступают связующим звеном между трубами и перекрытиями. Правильно распределять нагрузку и гарантировать необходимое положение системы помогают такие детали, как подвески и пружинные блоки.

Разгрузочные опоры

К специфическим видам опор относят разгрузочные. Они применяются для монтажа габаритных магистральных сетей. Если изготовление скользящих опор для трубопроводов допускает смещение элементов сети, главная задача этих устройств - надежная фиксация труб в необходимом положении. Для их выпуска используются различные стали - жаропрочные, легированные, нержавеющие, углеродистые. Они подбираются с учетом требований к сетям.

Монтаж опор

Перед монтажом опор любого типа важно правильно определить расстояние между ними. Только при грамотно проведенных расчетах удастся избежать провисания частей сети и их возможного выхода из строя.

В процессе установки неподвижных опорных конструкций их сначала приваривают к платформам, а затем окончательно закрепляют метизами. Монтаж скользящих опор имеет свои особенности. Главной опасностью для собранных с помощью них систем становится нежелательное трение между опорной конструкцией и трубами, которые она поддерживает. Чтобы минимизировать этот процесс, устройство и металлический кожух разделяют гидроизоляционной прослойкой, а перед укладкой на саму гидроизоляцию и на поверхность трубы наносят специальную графитовую смазку. Хомуты опор закрепляют также посредством сварки.


Материалы по опорам трубопроводов

Главное требование к материалу для изготовления опор - структурная и механическая прочность. Такими свойствами обладает в первую очередь сталь. Но для производства отдельных составляющих системы могут также использоваться алюминий, медь, титан и латунь. Эти материалы применяются для монтажа как трубопроводов бытового назначения, так и специализированных. Чтобы повысить антикоррозионные свойства опор, на их элементы наносят защитные покрытия.


Опоры для трубопроводов по стандарту сто 79814898

Наши предприятия предлагают не просто техническое исполнение проекта - производство опор трубопроводов, - а его полное сопровождение: от разработки документации до финишных этапов. Они выпускают не только “обиходные”, но и специфические опоры, в частности, по стандарту сто 79814898. Эта опора предназначена для сетей, обслуживающих атомные станции низкого давления, - магистралей, к безопасности которых предъявляются повышенные требования. Производится она из сталей, отличающихся особой прочностью и невосприимчивостью к колебаниям температур.

НТС 65-06: опорные конструкции трубопроводов тепловых сетей

Свои особенности имеет монтаж трубопроводов теплосетей, так как эти коммуникации важно не просто качественно установить, но и максимально исключить на них потери тепла. Для их теплоизоляции используются такие материалы, как пенополиуретан в металлической или полиэтиленовой оболочке. Соответственно, элементы сетей сначала снабжают защитой, а уже потом объединяют в систему.

Наши компании выпускают опоры не только для теплопроводных труб, но и для использующейся при их монтаже запорной арматуры. Работы проводятся в соответствии с техническим стандартом НТС 65-06.

Серия 3.900-9: опорные конструкции и средства крепления
трубопроводов

Еще одна специализированная серия - 3.900-9 - относится к изготовлению опор трубопроводов для внутренних санитарно-технических систем. Производство этих изделий регулируется ГОСТами 14911-82, 16127-78, а узлы креплений к ним выпускают согласно ТУ 36-2366-81. При производстве опор к таким трубопроводам учитываются объекты, на которые они будут “опираться”, - металлические или железобетонные колонны, - а также наличие или отсутствие изоляции сетей.


Серия 5.908-1: типовые узлы крепления трубопроводов

Перечисляя специальные опоры и крепления, нельзя не отметить изделия серии 5.908-1. Под ней выпускаются опоры и подвески трубопроводов автоматического пожаротушения. Оба типа узлов достаточно универсальны. Опоры могут прикрепляться к поверхностям из кирпича, металла и железобетона, а также монтироваться “под колено”. Подвески кроме перечисленных выше материалов допустимо фиксировать на деревянных балках и плитах перекрытия.

Подвески трубопровода: гост 16127-70

Участники нашего проекта выпускают опорные конструкции и узлы в строгом соответствии со стандартами. В частности, производят изделия по госту 16127-70 - подвески для сетей из стальных труб с разным условным диаметром прохода: минимальным от 25 мм и максимальным до 500. Эти элементы монтажа могут предназначаться как для горизонтальных, так и для вертикальных сетей, а средствами их фиксации служат муфты и гайки.

Регулируемые опоры

В возможностях предприятий по металлообработке изготовление опор любого типа, в том числе регулируемых, предназначенных для фиксации надземных сетей. Материалы повышенной прочности и надежная фиксация этих изделий на фундаменте помогают полностью исключить просадки, в то же время не препятствуя естественному осевому перемещению элементов в результате термических расширений.

На производствах наших партнеров эти изделия проходят все производственные стадии - от резки профильного проката до покрытия всех элементов опор защитными материалами. Вам нужны действительно качественные опоры, изготовленные по всем требованиям и с гарантией? Обращайтесь!

Виды опор			Минимальная цена, руб.
Опоры по ГОСТ 14911-82
ОПБ1			от 90
ОПБ2			от 135
ОПП1-70			от 120
ОПП1-100			от 130
ОПП2-100			от 160
ОПП2-150			от 220
ОПП3-100			от 300
ОПП3-150			от 440
ОПХ1-70			от 190
ОПХ1-150			от 210
ОПХ2-100			от 260
ОПХ2-150			от 310
ОПХ3-100			от 540
ОПХ3-150			от 670
Опоры ОСТ 36-146-88
ХБ-А			от 130
ХБ-Б			от 135
ХБ-В			от 128
ХБ-Г			от 132
ТП-А00			от 105
ТП-А10			от 110
ТП-А11			от 220
ТП-А12			от 430
ТП-А21			от 280
ТП-А22			от 560
ТП-Б12			от 480
ТП-Б22			от 640
ТХ-А00			от 150
ТХ-А10			от 170
ТХ-А11			от 330
ТХ-А12			от 660
ТХ-А21			от 500
ТХ-А22			от 1000
ТХ-Б12			от 1100
ТХ-Б22			от 1400
КП-А11			от 160
КП-А12			от 330
КП-А21			от 230
КП-А22			от 460
КП-Б12			от 900
КП-Б13			от 1500
КП-Б22			от 1300
КП-Б23			от 2200
КХ-А11			от 270
КХ-А12			от 540
КХ-А13			от 2800
КХ-А21			от 330
КХ-А22			от 670
КХ-А23			от 3000
ВП-А1			от 100
ВП-А2			от 120
ВП-Б1			от 380
Опоры неподвижные серии 4.903-10, вып. 4
32-Т3.01			от 90
38-Т3.02			от 92
45-Т3.03			от 92
57-Т12.01			от 580
57-Т12.02			от 720
57-Т12.03			от 860
76-Т12.04			от 630
76-Т12.05			от 750
76-Т12.06			от 920
89-Т12.07			от 660
89-Т12.08			от 800
89-Т12.09			от 950
57-Т3.04			от 90
76-Т3.05			от 100
89-Т3.06			от 105
108-Т12.10			от 890
108-Т12.11			от 1050
108-Т12.13			от 1220
133-Т12.13			от 1050
133-Т12.14			от 1200
133-Т12.15			от 1360
159-Т12.16			от 1150
159-Т12.17			от 1300
159-Т12.18			от 1450
108-Т3.07			от 150
133-Т3.08			от 160
159-Т3.09			от 170
194-Т12.19			от 3300
194-Т12.20			от 3700
194-Т12.21			от 4160
219-Т12.22			от 3400
219-Т12.23			от 3800
219-Т12.24			от 4200
273-Т12.25			от 4000
273-Т12.26			от 4400
273-Т12-27			от 4800
194-Т3.10			от 180
219-Т3.11			от 190
325-Т12.28			от 4600
325-Т12.29			от 5100
325-Т12.30			от 5500
377-Т12.31			от 5200
377-Т12.32			от 5600
377-Т12.33			от 6000
Опоры подвижные (скользящие) - серия 4.903-10, вып. 5
32-Т13.01			от 140
32-Т13.02			от 150
32-Т13.03			от 170
38-Т13.01			от 140
38-Т13.02			от 150
38-Т13.03			от 170
45-Т13.01			от 140
45-Т13.02			от 150
45-Т13.03			от 170
57-Т13.04			от 150
57-Т13.05			от 170
57-Т13.06			от 200
76-Т13.04			от 150
76-Т13.05			от 170
76-Т13.06			от 200
89-Т13.07			от 160
89-Т13.08			от 190
89-Т13.09			от 240
108-Т13.07			от 160
108-Т13.08			от 190
108-Т13.09			от 240
133-Т13.10			от 170
133-Т13.11			от 230
133-Т13.12			от 290
159-Т13.10			от 170
159-Т13.11			от 230
159-Т13.12			от 300
219-Т13.16			от 470
219-Т13.17			от 600
219-Т13.18			от 730
273-Т13.19			от 470
273-Т13.20			от 600
273-Т13.21			от 730
325-Т13.21			от 830
325-Т13.22			от 1060
325-Т13.23			от 1200
377-Т13.25			от 840
377-Т13.26			от 1060
377-Т13.27			от 1230
426-Т13.28			от 840
426-Т13.29			от 1060
426-Т13.30			от 1230
530-Т13.34			от 1600
530-Т13.35			от 2000
530-Т13.36			от 2400
630-Т13.37			от 1600
630-Т13.38			от 2000
630-Т13.39			от 2400
