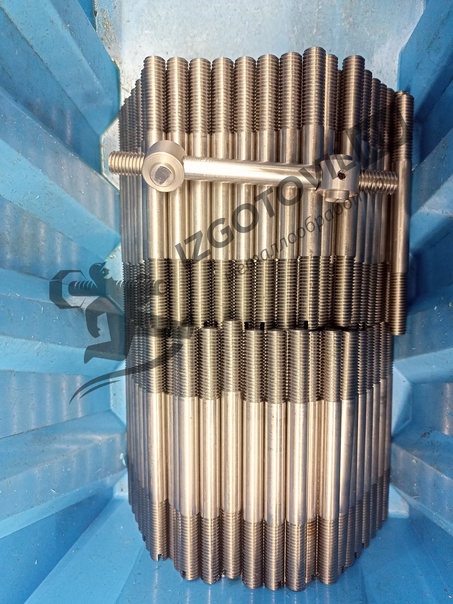

Изготовление осей

В инженерной механике понятия оси и вала часто путают, однако между ними существует фундаментальное различие по типу воспринимаемых нагрузок. Вал всегда предназначен для передачи крутящего момента и обязательно вращается, испытывая одновременно напряжения кручения и изгиба. Ось же служит исключительно для поддержания вращающихся деталей и воспринимает только изгибающие моменты. При этом ось может быть как вращающейся вместе с установленными на ней деталями, так и неподвижной.

Поскольку оси не передают крутящий момент, их расчет на прочность выполняется значительно проще, исходя из условий чистого изгиба. Это позволяет делать их более легкими или использовать материалы с иными характеристиками вязкости. Понимание различия важно на этапе проектирования механизма, так как выбор неправильной расчетной модели приведет к избыточному весу конструкции или к её преждевременному разрушению из-за неучтенных динамических сил.

Сталь 40Х относится к категории легированных конструкционных сталей и ценится в производстве осей за оптимальное сочетание механических свойств после термической обработки. Наличие хрома в составе сплава значительно повышает прокаливаемость металла, что позволяет добиться однородной структуры и твердости по всему сечению детали, а не только на её поверхности.

После процедуры улучшения, включающей закалку и высокий отпуск, оси из стали 40Х приобретают высокий предел прочности и отличную ударную вязкость. Это делает их невосприимчивыми к резким динамическим нагрузкам и вибрациям, которые характерны для ходовых частей машин и промышленного оборудования.

Кроме того, данная сталь хорошо поддается механической обработке на токарных и шлифовальных станках. Это позволяет изготавливать детали с высокой точностью размеров и низкой шероховатостью поверхности при умеренной себестоимости производства.

Шероховатость поверхности оси определяет коэффициент трения и интенсивность износа сопрягаемых деталей, таких как подшипники скольжения или втулки. При изготовлении осей микрорельеф поверхности тщательно контролируется на этапе финишного шлифования. Если поверхность будет слишком грубой, микроскопические неровности металла будут работать как абразив, быстро разрушая мягкий антифрикционный слой вкладыша подшипника.

С другой стороны, избыточно гладкая, зеркальная поверхность может препятствовать удержанию смазочной пленки, что приведет к сухому трению и заклиниванию узла. Оптимальный параметр шероховатости подбирается исходя из условий эксплуатации и типа смазки.

Достижение заданных показателей чистоты поверхности позволяет увеличить ресурс всего узла в несколько раз, снизить тепловыделение при работе и обеспечить стабильность геометрических параметров оси в течение всего срока службы оборудования.

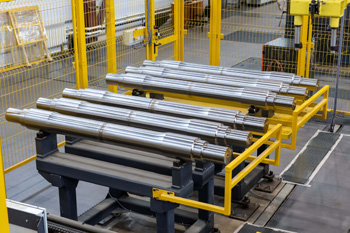

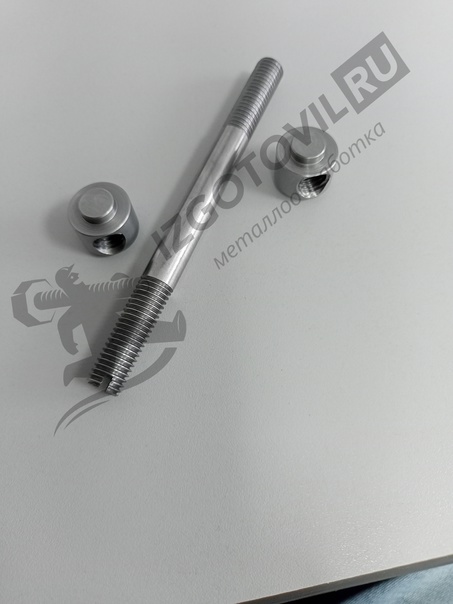

Ступенчатая форма оси, подразумевающая наличие нескольких участков разного диаметра, диктуется необходимостью фиксации деталей в осевом направлении и удобством монтажа. Уступы или буртики служат упорами для подшипников, зубчатых колес или шкивов, предотвращая их смещение вдоль оси под действием осевых сил.

Техническая сложность изготовления таких деталей заключается в обеспечении строгой соосности всех ступеней. Малейшее биение одного участка относительно другого приведет к вибрациям, перекосу подшипников и быстрому выходу механизма из строя.

При обработке ступенчатых осей на токарных станках мастер уделяет особое внимание переходным галтелям - скруглениям в местах изменения диаметра. Резкие углы в этих зонах являются опасными концентраторами напряжений, которые могут спровоцировать усталостное разрушение металла.

Правильно спроектированная и изготовленная ступенчатая ось обеспечивает высокую точность сборки и надежность сложного многокомпонентного узла.

Изготовление полых осей оправдано в случаях, когда требуется существенно снизить общую массу механизма без значительной потери жесткости. Согласно законам сопротивления материалов при изгибе основную нагрузку воспринимают внешние слои металла, в то время как центральная часть оси остается практически ненагруженной. Удаление сердцевины позволяет облегчить деталь на двадцать или тридцать процентов, сохраняя при этом её несущую способность.

Кроме того, внутренний канал полой оси часто используется в качестве магистрали для подачи смазки непосредственно к трущимся поверхностям или для размещения внутри других элементов механизма, например, проводов или тяг управления. Но производство таких деталей сложнее и дороже, так как требует глубокого сверления и последующей термической обработки, исключающей поводку тонкостенной конструкции.

Полые оси незаменимы в авиастроении, скоростном железнодорожном транспорте и в производстве спортивных автомобилей высшего класса.

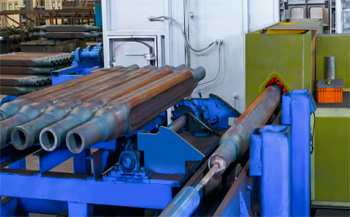

Закалка токами высокой частоты применяется для осей, которые должны иметь чрезвычайно твердую, износостойкую поверхность при сохранении вязкой и прочной сердцевины. В процессе такой обработки разогревается только тонкий поверхностный слой металла толщиной от одного до трех миллиметров, который затем мгновенно охлаждается.

Это позволяет избежать хрупкости всей детали: если ось закалить целиком до максимальной твердости, она может лопнуть при первом же сильном ударе. Поверхностный закаленный слой эффективно сопротивляется истиранию в местах контакта с уплотнениями или подшипниками, а «сырая» сердцевина успешно гасит динамические и вибрационные нагрузки.

Данная технология также минимизирует термические деформации изделия, что крайне важно для длинных и тонких осей, правка которых после обычной закалки в печи была бы крайне трудоемким или невозможным процессом.

Для осей, работающих в условиях экстремального поверхностного износа при значительных контактных давлениях, используют методы химико-термической обработки, такие как цементация или азотирование.

Цементация подразумевает насыщение поверхностного слоя малоуглеродистой стали углеродом с последующей закалкой. Это создает слой высокой твердости на глубину до двух миллиметров.

Азотирование насыщает поверхность азотом, что позволяет добиться еще более высокой твердости и существенно повысить коррозионную стойкость детали. Преимущество азотирования заключается в том, что оно проводится при более низких температурах, чем закалка, благодаря чему оси практически не деформируются. Это позволяет обрабатывать детали в окончательный размер, исключая последующее шлифование.

Такие методы упрочнения обязательны для осей тяжелой строительной техники, горнодобывающих комбайнов и других машин, работающих в абразивных средах.

Шлицевая ось - деталь с продольными пазами и выступами по периметру, которые предназначены для передачи крутящего момента на сопрягаемую деталь при сохранении возможности её осевого перемещения. Хотя технически она часто выполняет функции вала, в ряде механизмов ее классифицируют как ось, если основной нагрузкой остается изгиб.

Шлицевые соединения обеспечивают гораздо большую нагрузочную способность и лучшую центровку деталей по сравнению со шпонками. Изготовление таких осей требует применения зубофрезерных или шлицестрогальных станков, а также прецизионной шлифовки профиля шлицев после термической обработки. Точность исполнения шлицевого соединения определяет уровень шума, плавность работы механизма и отсутствие люфтов.

Данный тип осей широко применяется в коробках передач спецтехники, приводах станков и в колесных узлах грузовых автомобилей.

Усталостное разрушение - самая частая причина выхода осей из строя. Оно возникает из-за накопления микроповреждений в металле под действием циклических нагрузок. Процесс начинается с появления микротрещины, которая постепенно разрастается, пока оставшееся сечение не сможет выдержать нагрузку. Основными очагами развития таких трещин становятся концентраторы напряжений: острые углы, глубокие риски от резца, коррозионные каверны или клейма маркировки.

Для предотвращения этого при изготовлении осей все переходы диаметров делают максимально плавными, а поверхность подвергают чистовому шлифованию или полированию. Также эффективным методом является поверхностное пластическое деформирование, например, обкатка роликами или дробеструйная обработка. Эти процедуры создают в поверхностном слое сжимающие напряжения, которые препятствуют зарождению и раскрытию усталостных трещин, увеличивая ресурс детали в несколько раз.

Оси для дорожно-строительной и карьерной техники работают в условиях колоссальных статических и динамических нагрузок, часто в агрессивной среде. Для их изготовления применяют высоколегированные стали типа 30ХГСА или 40ХН, способные выдерживать огромные усилия на изгиб и срез.

Технология производства таких осей включает обязательную ковку заготовок для получения плотной структуры металла и ориентации волокон вдоль оси детали. Поверхности, контактирующие с втулками, подвергаются глубокой закалке и прецизионной шлифовке. Учитывая огромные размеры и вес таких изделий, при их производстве используются мощные крановые системы и крупногабаритные станки.

Особое внимание уделяется каналам для подачи густой смазки, которые часто имеют сложную разветвленную структуру внутри тела оси. Каждая такая деталь проходит строгий ультразвуковой контроль на отсутствие внутренних дефектов, так как поломка оси в карьере может привести к многомиллионным убыткам.

Для защиты осей от коррозии и повышения их износостойкости применяют разные типы защитных покрытий. Твердое хромирование - классический метод: слой хрома не только защищает сталь от ржавчины, но и обладает чрезвычайно низкой шероховатостью и высокой твердостью, что идеально для работы в паре с сальниками и манжетами.

Оцинкование чаще применяется для осей, работающих в строительных конструкциях, где важна длительная защита от атмосферных воздействий. К современным методам относится плазменное или детонационное напыление керамических или металлокерамических порошков. Оно позволяет создать на поверхности оси сверхпрочный слой, который по своим характеристикам превосходит закаленную сталь.

Такие покрытия незаменимы для осей насосов, работающих с абразивными жидкостями, или в механизмах, эксплуатирующихся в морской воде. Правильный выбор покрытия позволяет использовать более дешевые основные материалы, обеспечивая при этом превосходные рабочие характеристики поверхности.
