Изготовление редукторов

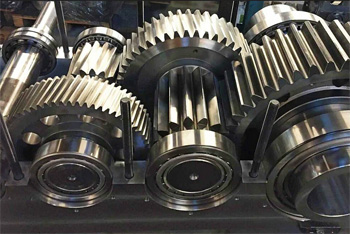

Выбор материала для зубчатых колес определяется необходимостью сочетания твердой поверхности зубьев и вязкой сердцевины. Для редукторов общего назначения широко применяется сталь марки 40Х, которая после улучшения обладает хорошими механическими свойствами. Но в тяжелонагруженных узлах промышленного оборудования используют легированные стали типа 20ХН3А или 12ХН3А. Эти сплавы содержат никель и хром, что обеспечивает высокую прокаливаемость и отличную ударную вязкость.

При изготовлении таких деталей обязательным этапом становится химико-термическая обработка. Для прецизионных редукторов станков часто выбирают сталь 38Х2МЮА, идеально подходящую для азотирования.

Использование качественного металла позволяет избежать выкрашивания зубьев при пиковых нагрузках и гарантирует сохранение геометрии зацепления в течение 10 и более лет эксплуатации. Правильный подбор сплава на этапе проектирования напрямую влияет на габариты редуктора и на его итоговую массу.

Цементация - наиболее эффективный метод упрочнения зубьев редукторов, работающих под значительным давлением. Процесс заключается в насыщении поверхностного слоя малоуглеродистой стали углеродом на глубину до 2 мм с последующей закалкой.

Техническое преимущество этого метода состоит в создании градиента твердости: поверхность приобретает прочность до 60 единиц по шкале Роквелла, а сердцевина остается пластичной. Это позволяет зубу выдерживать колоссальные контактные напряжения и одновременно сопротивляться излому при сильных ударах. Обычная объемная закалка делает деталь хрупкой по всему сечению, что недопустимо для мощных передач.

При изготовлении редукторов цементация требует высокой точности температурных режимов в печах, чтобы исключить деформацию шестерен. Несмотря на трудоемкость, данная технология обеспечивает максимальный ресурс зацепления и позволяет существенно повысить крутящий момент без увеличения размеров узла.

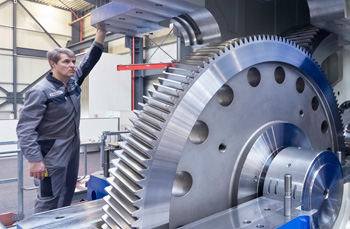

После термической обработки зубчатые колеса неизбежно претерпевают небольшие геометрические искажения, вызванные внутренними напряжениями металла. Для редукторов, работающих на скоростях свыше 1500 оборотов в минуту, такие погрешности становятся критичными.

Финишное зубошлифование позволяет восстановить идеальный профиль зуба и устранить ошибки шага. Технически это обеспечивает достижение 6-й или 5-й степени точности по государственным стандартам. Гладкая поверхность зуба с минимальной шероховатостью способствует созданию устойчивой масляной пленки, что резко снижает коэффициент трения и тепловыделение. Шлифовка зубьев полностью устраняет характерный гул при работе и предотвращает возникновение вибраций, разрушающих подшипниковые узлы.

В процессе производства этот этап становится самым дорогостоящим, так как требует применения прецизионных станков и алмазного инструмента, но именно он гарантирует долговечность и высокий коэффициент полезного действия механизма.

Червячные редукторы ценятся за возможность достижения высоких передаточных чисел в одной ступени (до 80 и более) и компактность конструкции. Ключевая техническая особенность - эффект самоторможения: при определенных углах наклона витка червяка передача вращения от выходного вала к входному становится невозможной. Это позволяет отказаться от установки дополнительных тормозных устройств в подъемных механизмах.

Однако при изготовлении червячных пар важно учитывать высокое трение скольжения в зоне контакта. Чтобы избежать перегрева и быстрого износа, червячное колесо обычно производят из антифрикционных бронз (например, БрОФ10-1), а червяк - из закаленной стали.

Главным ограничением данного типа является низкий коэффициент полезного действия, который может составлять всего 70 или 75%, что ведет к значительному выделению тепла. Поэтому при проектировании червячных редукторов особое внимание уделяется объему масляной ванны и наличию ребер охлаждения на корпусе.

Планетарная схема редуктора базируется на распределении крутящего момента между несколькими зубчатыми колесами (сателлитами), вращающимися вокруг центральной солнечной шестерни.

Главное техническое преимущество такой конструкции в её колоссальной удельной мощности: при тех же габаритах планетарный редуктор способен передавать нагрузки в 3 или 4 раза выше, чем цилиндрический. Благодаря симметричному распределению сил на центральные валы практически не действуют изгибающие моменты, что повышает надежность всей системы.

При изготовлении планетарных механизмов требуется высочайшая точность обработки всех элементов, так как малейшая разница в размерах сателлитов приведет к неравномерному нагружению и быстрому разрушению зацепления. Данные устройства обладают малым люфтом и высокой жесткостью, что делает их незаменимыми в приводах роботов, автоматических коробках передач и в аэрокосмической технике, где каждый килограмм веса имеет решающее значение.

Боковой люфт представляет собой зазор между нерабочими поверхностями зубьев в зацеплении. Этот параметр необходим для компенсации теплового расширения металла и размещения смазки, однако его избыточная величина негативно сказывается на работе точных приводов.

В системах с реверсивным движением люфт создает «мертвую зону», при которой входной вал уже начал вращение, а выходной остается неподвижным. Это приводит к потере точности позиционирования и возникновению ударных нагрузок при смене направления вращения.

При изготовлении прецизионных редукторов инженеры стремятся минимизировать люфт до значений менее 3 или 5 угловых минут. Технически это достигается использованием высокоточного зубошлифовального оборудования и селективной сборки пар. Для безлюфтовых передач применяются специфические конструкции, такие как волновые или эксцентриковые системы.

Правильная регулировка зазоров обеспечивает плавность хода и исключает накопление погрешности в автоматизированных производственных линиях.

Эффективность редуктора зависит от суммы потерь энергии в зацеплении, подшипниках и на перемешивание масла. Наивысшим коэффициентом полезного действия обладают цилиндрические передачи, где потери на одну ступень не превышают 1 или 2%. В таких системах преобладает трение качения, что минимизирует нагрев. Напротив, в червячных передачах преобладает трение скольжения, что существенно снижает общую эффективность.

При изготовлении редукторов на заказ для повышения этого показателя используют синтетические масла с низкой вязкостью и присадками, снижающими трение. Также важную роль играет шероховатость зубьев: переход от фрезерования к шлифованию и полированию позволяет повысить общий результат работы на 3 или 5%.

Высокий показатель эффективности не только экономит электроэнергию, но и позволяет отказаться от сложных систем принудительного охлаждения, упрощая конструкцию и снижая эксплуатационные расходы предприятия.

Повышенный уровень шума и вибрации в редукторе - прямое следствие погрешностей изготовления или износа компонентов. Технически звук возникает из-за ошибок профиля зубьев, вызывающих мгновенные изменения скорости вращения в процессе зацепления. Причиной могут стать перекосы валов или дефекты подшипников.

При производстве новых редукторов обязательный этап - испытания на виброакустических стендах. Спектральный анализ вибраций позволяет точно определить источник проблемы: например, частота шума зубьев отличается от частоты перекатывания тел качения в подшипнике.

Для борьбы с этими явлениями при изготовлении шестерен применяют модификацию профиля: небольшое поднутрение у вершины зуба, что обеспечивает его плавный вход в зацепление. Использование жестких корпусов из высокопрочного чугуна помогает эффективно гасить акустические колебания, обеспечивая комфортные условия работы персонала в цехах.

В процессе работы редуктор преобразует часть механической энергии в тепловую, что приводит к нагреву корпуса и масла. Превышение рабочей температуры свыше 80 или 90 градусов Цельсия приводит к резкому снижению вязкости смазочного материала. Масляная пленка в зоне контакта зубьев становится слишком тонкой и разрушается, что вызывает прямой контакт металла о металл и лавинообразный износ.

При изготовлении мощных редукторов инженеры предусматривают системы принудительной циркуляции масла с использованием фильтров и теплообменников. Для узлов, работающих в условиях экстремального холода (до -40 градусов), применяют специализированные синтетические масла, сохраняющие текучесть. Регулярный контроль уровня и чистоты смазки позволяет увеличить межсервисный интервал вдвое.

Правильно подобранный режим теплообмена исключает термические деформации валов и сохраняет заданную точность зацепления на протяжении всего цикла эксплуатации оборудования.

Волновой редуктор - уникальное устройство, основанное на принципе деформации гибкого элемента. Он состоит из жесткого колеса с внутренними зубьями, гибкого колеса и генератора волн.

Главное техническое преимущество волновой передачи заключается в возможности получения огромных передаточных чисел (до 300) в одной ступени при практически полном отсутствии люфта. В зацеплении одновременно участвуют до 30% всех зубьев, что обеспечивает исключительную жесткость и нагрузочную способность при минимальном весе.

При изготовлении таких редукторов применяются особые пружинные стали для гибкого элемента, способные выдерживать миллионы циклов циклической деформации без разрушения.

Волновые приводы незаменимы в механизмах поворота спутниковых антенн, в манипуляторах промышленных роботов и в высокоточных медицинских системах. Несмотря на сложность производства гибкого колеса, такие редукторы обеспечивают точность позиционирования, недоступную классическим зубчатым передачам.

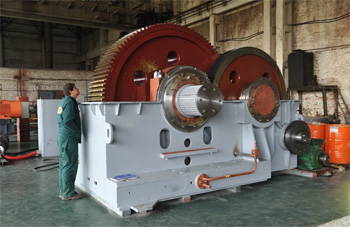

Перед отгрузкой заказчику каждый изготовленный редуктор проходит цикл обязательных приемо-сдаточных испытаний на специализированных стендах. Процесс начинается с обкатки без нагрузки для проверки правильности сборки и качества пятна контакта в зацеплении. Затем редуктор нагружается до номинального крутящего момента с помощью электротормозов или гидравлических систем.

Во время тестов контролируются температура масла в картере, уровень вибрации и герметичность всех уплотнений. Для ответственных агрегатов проводятся кратковременные испытания с перегрузкой в 20 или 30%. Проверка герметичности часто осуществляется методом избыточного давления воздуха. Результаты всех замеров фиксируются в техническом паспорте изделия.

Стендовые испытания позволяют гарантировать, что редуктор выйдет на проектную мощность сразу после установки на объекте заказчика и не потребует длительной притирки или внепланового обслуживания.
