Изготовление роторов и статоров

Выбор электротехнической стали для сердечников роторов и статоров обусловлен необходимостью минимизации потерь энергии в процессе перемагничивания. Этот материал представляет собой сплав железа с кремнием, содержание которого может достигать 4,5%.

Добавление кремния существенно повышает электрическое сопротивление стали, что препятствует возникновению вихревых токов. Кроме того, такая сталь обладает узкой петлей гистерезиса, благодаря чему затраты энергии на изменение направления магнитного потока остаются минимальными.

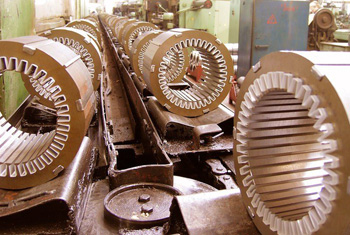

При изготовлении пакетов статора и ротора используются листы толщиной от 0,2 до 0,5 мм. Каждый лист покрывают тонким слоем изоляционного лака или оксидной пленки.

Применение качественной электротехнической стали позволяет поднять коэффициент полезного действия двигателя до 5% и значительно снизить его нагрев при длительной работе под нагрузкой.

Шихтовка, или набор сердечника из тонких изолированных друг от друга листов, - ключевая технология в производстве магнитопроводов. Если изготовить статор или ротор из цельного куска металла, под воздействием переменного магнитного поля в нем возникнут мощные токи Фуко. Они будут бесцельно нагревать металл, что приведет к перегреву двигателя и потере его мощности. Разделение массива металла на тонкие слои разрывает пути протекания вихревых токов, локализуя их в пределах каждой отдельной пластины.

При изготовлении пакетов пластины соединяют между собой методом опрессовки, сварки или склеивания. Важный этап - соблюдение усилия сжатия пакета: недостаточное давление приведет к гудению двигателя из-за вибрации пластин, а чрезмерное может повредить изоляционный слой между ними.

Точная шихтовка гарантирует стабильность магнитных характеристик по всему объему изделия.

Воздушный зазор - единственное пространство, разделяющее подвижную и неподвижную части двигателя. Его величина напрямую влияет на электромагнитные характеристики машины. Чем меньше зазор, тем меньше магнитное сопротивление на пути потока и тем выше мощность двигателя при тех же габаритах.

В современных двигателях величина зазора может составлять от 0,1 до 1,5 мм. Однако чрезмерное уменьшение технически опасно: при нагреве детали расширяются, ротор может задеть внутреннюю поверхность статора, что приведет к катастрофической поломке.

При изготовлении роторов и статоров допускается отклонение по соосности не более 10% от номинальной величины зазора. Малейшая эксцентричность вызывает неравномерное притяжение ротора к статору, что порождает шум, вибрацию и ускоренный износ подшипников.

Достижение идеальной геометрии требует прецизионной шлифовки поверхностей после сборки пакетов.

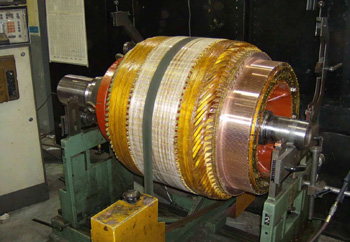

Динамическая балансировка - обязательный этап производства ротора, особенно для высокоскоростных двигателей с частотой вращения свыше 3000 оборотов в минуту. Неравномерное распределение массы относительно оси вращения, возникающее из-за погрешностей шихтовки или укладки обмоток, создает центробежные силы. Эти силы вызывают вибрацию, которая разрушает подшипники и посадочные места в корпусе двигателя за считанные недели.

Процесс балансировки проводится на специализированных стендах, которые определяют массу и местоположение дисбаланса. Корректировка веса осуществляется или путем высверливания небольших углублений в сердечнике, или добавлением специальных грузов.

При изготовлении роторов прецизионных систем остаточный дисбаланс не должен превышать нескольких сотых долей грамма на миллиметр. Качественная балансировка обеспечивает бесшумность работы, исключает резонансные колебания и продлевает общий ресурс механизма в 2 или 3 раза.

Пропитка обмоток статора и ротора специальными лаками или компаундами решает одновременно три технические задачи: электрическую изоляцию, механическое упрочнение и теплоотвод. Наиболее совершенным методом считается вакуум-нагнетательная пропитка.

На первом этапе из корпуса удаляется весь воздух и влага, после чего под высоким давлением подается пропиточный состав. Это гарантирует заполнение всех микропор и пустот в пазах статора. Застывший лак превращает обмотку в монолитный блок, устойчивый к вибрациям и центробежным силам. Кроме того, пропиточный слой имеет теплопроводность выше, чем у воздуха, что способствует быстрому отводу тепла от медных проводов к сердечнику.

При изготовлении роторов и статоров для суровых условий эксплуатации пропитка также защищает металл от воздействия влаги и агрессивных паров, предотвращая межвитковые замыкания и пробой изоляции на корпус.

Применение постоянных магнитов на основе неодима, железа и бора позволяет создавать синхронные двигатели с уникальными характеристиками. Такие роторы не требуют подачи тока для создания магнитного поля, что избавляет конструкцию от щеточно-коллекторного узла и снижает потери на нагрев роторных обмоток.

Техническое преимущество неодимовых магнитов заключается в их колоссальной магнитной энергии при малых размерах. Это позволяет уменьшить вес и габариты двигателя в два раза при сохранении той же мощности по сравнению с асинхронными моделями. При изготовлении роторов магниты фиксируются в пазах или на поверхности вала с помощью высокопрочных клеев и бандажных колец из композитных материалов.

Важное условие производства - соблюдение температурного режима, так как при нагреве свыше 150 или 200 градусов магниты могут необратимо потерять свои свойства. Роторы с постоянными магнитами незаменимы в электромобилях и высокоточных сервоприводах.

Вал ротора - основное звено, передающее крутящий момент, поэтому к его изготовлению предъявляют жесткие требования по прочности и точности. Материалом обычно служат легированная сталь марки 40Х или аналогичные сплавы. Поверхность вала в местах посадки сердечника и подшипников проходит закалку токами высокой частоты и прецизионную шлифовку.

Соединение пакета пластин ротора с валом чаще всего выполняется методом тепловой запрессовки. Пакет нагревается до температуры +200-300 градусов, а вал иногда охлаждается в жидком азоте. Это создает натяг, гарантирующий передачу колоссальных усилий без риска проворота сердечника даже при резких остановках двигателя.

При производстве валов длинномерных машин также контролируется прямолинейность оси, так как малейший прогиб вызовет дисбаланс, который невозможно будет компенсировать финишной балансировкой.

Эффективный теплоотвод от статора определяет предельную мощность двигателя. В машинах мощностью до 100 киловатт обычно достаточно обдува корпуса внешним вентилятором. Для более мощных агрегатов при изготовлении статоров предусматриваются системы принудительного охлаждения.

В ряде конструкций внутри корпуса выполняются каналы для циркуляции воды или антифриза. Жидкостное охлаждение в 15-20 раз эффективнее воздушного, что позволяет значительно повысить плотность тока в обмотках без риска их расплавления.

Другой метод - использование полых проводников обмотки, внутри которых циркулирует охлаждающий агент. При производстве статоров с водяным охлаждением особое внимание уделяется герметичности соединений, так как попадание влаги на обмотки приведет к мгновенному короткому замыканию.

Качественная система терморегуляции позволяет двигателю работать в непрерывном режиме на пиковых мощностях без деградации изоляции.

Лазерная резка электротехнической стали стала серьезной альтернативой традиционной штамповке при изготовлении малых партий и прототипов роторов и статоров. Главное преимущество лазера в возможности получения любой сложной геометрии пазов без затрат на изготовление дорогостоящих штампов. Точность реза достигает 0,01 мм, что обеспечивает идеальное совпадение пластин при шихтовке. Кроме того, лазер не оказывает механического давления на металл, исключая деформацию тонких перемычек.

Однако при изготовлении крупных серий штамповка остается более экономически выгодной из-за высокой производительности. Технический недостаток лазерной резки - образование небольшой зоны термического влияния на кромках, что может слегка изменить магнитные свойства стали в месте реза. Современные волоконные лазеры минимизируют этот эффект, позволяя выпускать высококачественные комплектующие для уникальных двигателей и генераторов.

Надежность ротора и статора на 80% зависит от качества изоляционных материалов. Согласно международным стандартам изоляция делится на классы по предельной рабочей температуре. Наиболее часто применяются классы F (до 155 градусов) и H (до 180).

При изготовлении обмоток используют провода с эмалевым покрытием, стеклоленты и специальные пазовые вкладыши из арамидной бумаги или полиимидных пленок. Нарушение температурного режима эксплуатации ведет к ускоренному старению изоляции: превышение температуры всего на 10 градусов сокращает срок службы двигателя в два раза.

При производстве обмоток важно исключить повреждение эмалевого слоя при укладке провода в пазы, для чего применяются специализированные станки с контролируемым натяжением. Тщательный выбор изоляционных материалов гарантирует защиту от электрического пробоя и позволяет двигателю выдерживать кратковременные перегрузки без фатальных последствий.

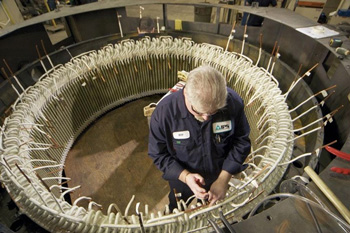

Статоры генераторов для возобновляемой энергетики отличаются огромными габаритами и спецификой режимов работы. В гидрогенераторах диаметр статора может достигать 10 или 15 м, что требует его изготовления в виде отдельных сегментов.

Сборка такого гиганта производится непосредственно на месте монтажа с прецизионной точностью стыковки магнитопроводов. Для ветрогенераторов критическим фактором становится малый вес конструкции, поэтому при изготовлении статоров применяют высокоэнергоэффективные стали и компактные схемы намотки.

Особенность таких статоров - работа при низких частотах вращения и высоких значениях вращающего момента, что накладывает особые требования к жесткости крепления обмоток в пазах. При производстве используются усиленные клинья и бандажи, предотвращающие перемещение катушек под воздействием мощных магнитных сил, что исключает риск перетирания изоляции в течение 20-летнего срока службы установки.

Перед окончательной сборкой двигателя или генератора все изготовленные роторы и статоры проходят цикл обязательных электрических тестов. Первый этап - измерение сопротивления изоляции мегаомметром для проверки отсутствия утечек тока на корпус. Далее проводятся испытания повышенным напряжением, которое в 2 или 3 раза превышает номинальное рабочее значение. Это позволяет выявить микродефекты изоляции, которые могут проявиться при скачках напряжения в сети.

Еще один важный тест - измерение активного сопротивления обмоток постоянному току: отклонение между фазами более чем на 2% свидетельствует о витковом замыкании или ошибке в количестве витков. Для роторов с постоянными магнитами проверяется напряженность магнитного поля в контрольных точках.

Документальное подтверждение успешного прохождения всех тестов является гарантией того, что собранная машина выйдет на заявленные паспортные данные.
