Изготовление шильдиков

Производство технических табличек для промышленного оборудования в России чаще всего регламентируется ГОСТом 12969-67 и ГОСТом 12971-67. Эти стандарты устанавливают строгие требования к содержанию информации, размерам пластин и способам их крепления.

Согласно нормативам на техническом шильде обязательно должны присутствовать наименование изделия, товарный знак завода, дата выпуска и основные технические характеристики. Соблюдение ГОСТов гарантирует, что маркировка будет читаемой в течение всего срока службы агрегата, который в тяжелом машиностроении может составлять десятки лет.

Использование сертифицированных материалов и проверенных методов нанесения текста позволяет успешно проходить проверки контролирующих органов и обеспечивать безопасность эксплуатации оборудования на производстве.

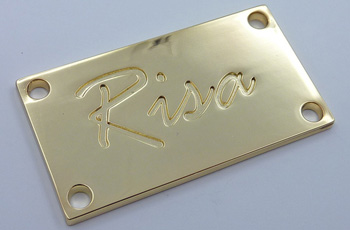

Выбор метода монтажа зависит от условий эксплуатации изделия и от материала поверхности. Для тяжелого промышленного оборудования традиционным и самым надежным способом считается механическое крепление на заклепки или винты через предварительно пробитые отверстия. Это исключает риск потери таблички при сильной вибрации или нагреве агрегата.

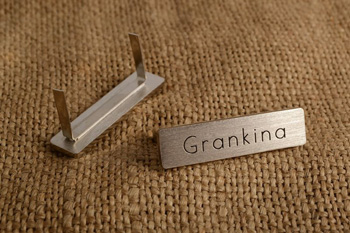

В приборостроении и брендировании потребительских товаров часто используют специальный промышленный двухсторонний скотч марки 3М. Такой адгезив обладает колоссальной силой сцепления и устойчив к перепадам температур. Если шильдик имеет сложную форму или должен быть съемным, применяются магнитные крепления или скрытые штифты.

Правильно подобранный крепеж предотвращает несанкционированный демонтаж маркировки и сохраняет ее эстетичный вид на весь период использования.

Нержавеющая сталь - идеальный материал для маркировки оборудования, работающего в контакте с морской водой, кислотами или щелочами. В отличие от алюминия она обладает высокой химической инертностью и не вступает в реакцию с большинством промышленных реагентов.

Шильдики из нержавейки незаменимы в пищевой промышленности, где оборудование подвергается регулярной мойке едкими растворами, а также в нефтегазовом секторе и в судостроении.

При использовании метода глубокого химического травления информация на стальной пластине становится практически вечной: даже если поверхность покроется слоем грязи или будет закрашена, рельеф текста останется различимым. Это гарантирует сохранение идентификационных данных в самых экстремальных условиях эксплуатации.

Анодирование - электрохимический процесс, который создает на поверхности алюминия сверхтвердый защитный слой оксида. Главное преимущество таких шильдиков в их невероятной износостойкости и защите от коррозии без использования дополнительных лаков.

В процессе анодирования поры металла открываются, что позволяет вводить внутрь краситель. В результате изображение получается не на поверхности, а внутри структуры металла. Такая печать не выгорает на солнце, не смывается растворителями и не стирается при механическом трении.

Анодированные таблички могут иметь разные цвета, включая матовое серебро или золото, что делает их востребованными как в технической маркировке, так и в производстве имиджевой продукции для брендирования электроники и мебели.

Нанесение QR-кодов на металл требует высокой точности и соблюдения контрастности для стабильного распознавания сканерами. Лучший метод для этой задачи - лазерная гравировка, которая позволяет формировать идеально четкие границы квадратов кода.

Для улучшения считываемости часто используют материалы с темным покрытием, где лазер выжигает светлое изображение, или наоборот. Важно избегать слишком зеркальных поверхностей, так как блики металла могут мешать работе камеры смартфона или промышленного сканера. Оптимальным решением считается использование матового анодированного алюминия или нержавеющей стали с последующей заливкой гравировки контрастной эмалью.

Правильно изготовленный QR-шильдик позволяет мгновенно получить доступ к цифровому паспорту изделия или к инструкции по эксплуатации прямо на рабочем месте.

Выбор технологии зависит от требуемой глубины изображения и тиража изделий.

Лазерная гравировка отличается высокой скоростью и возможностью нанесения переменной информации, например, уникальных серийных номеров на каждой пластине. Это бесконтактный метод, который идеально подходит для средних партий и детализированных логотипов.

Химическое травление позволяет получить более глубокий рельеф, который физически ощущается пальцами. Этот метод незаменим для изготовления фасадных табличек и шильдов оборудования, которые планируется многократно перекрашивать. Травленое изображение невозможно удалить без уничтожения самой пластины.

Травление экономически выгодно при больших тиражах одинаковых изделий, так как процесс подготовки фотоформ занимает значительное время, но обеспечивает безупречную повторяемость каждой детали.

Стойкость цвета на металле напрямую зависит от технологии нанесения краски. Самым "долгоиграющим" методом считается эмалирование, при котором цветная эмаль закладывается в углубления после гравировки или штамповки. После обжига такая краска становится твердой, как керамика, и не теряет яркости десятилетиями.

Современная УФ-печать также обеспечивает высокую стойкость, однако она больше подходит для использования внутри помещений или на сувенирной продукции. Для уличных условий и промышленного применения часто выбирают металлографику, где краситель внедряется в поры алюминия и запечатывается защитным слоем.

Такие шильдики выдерживают воздействие ультрафиолета, бензина и масел. Они сохраняют первоначальную цветопередачу в течение многих лет без признаков выцветания или отслоения красочного слоя.

Стандартная толщина металлических шильдиков варьируется от 0,1 до 3 мм в зависимости от назначения.

Тонкие пластины толщиной 0,2–0,5 мм часто называют «фольгированными». Они легко гнутся, что позволяет наклеивать их на цилиндрические поверхности труб или корпусов приборов. Для технических табличек на оборудование чаще всего используют металл толщиной 0,8–1,0 мм: он достаточно жесткий, чтобы держать форму, и удобен для пробивки крепежных отверстий.

Толстые шильды от 2 мм и выше применяются в премиальном сегменте для создания объемных логотипов или фасадных вывесок. Толщина металла напрямую влияет на восприятие солидности бренда и долговечность изделия.

При выборе толщины важно учитывать способ монтажа, чтобы вес пластины соответствовал несущей способности клеящего слоя или механического крепежа.

Для защиты оригинальной продукции и подтверждения подлинности оборудования используют специальные виды шильдиков с защитными элементами. Один из эффективных способов - лазерная микрогравировка, которую невозможно воспроизвести с помощью обычного оборудования.

Также применяются саморазрушающиеся шильды на основе тонкой алюминиевой фольги: при попытке демонтажа такая пластина разрывается на мелкие части, что делает невозможным ее повторное использование на другом агрегате.

Дополнительно на металл могут наноситься скрытые изображения, видимые только под определенным углом или в УФ-лучах. Использование сложных многослойных технологий и сквозной нумерации позволяет производителям защитить свой бренд и гарантировать конечному потребителю покупку оригинального сертифицированного товара.

Минимальный размер текста на металлическом шильдике ограничен возможностями выбранного метода нанесения и требованиями к читаемости. Лазерная гравировка позволяет воспроизводить буквы высотой от 0,5 мм, но без увеличительных приборов глаз с трудом воспринимает текст меньше 1,5 мм.

В промышленной маркировке согласно стандартам рекомендуется использовать шрифты высотой не менее 2,5–3 мм для основной технической информации. Если дизайн предполагает размещение большого объема данных на маленькой площади, мастера используют шрифты без засечек, которые меньше подвержены сливанию при гравировке.

При проектировании макета важно соблюдать баланс между плотностью информации и удобством ее восприятия, учитывая, что в условиях реального производства освещение может быть недостаточным для чтения мелких знаков.

Современное оборудование позволяет отойти от традиционных прямоугольных форм и создавать шильдики любой конфигурации. Лазерная и плазменная резка обеспечивают идеальную точность обработки контура по векторному макету заказчика. Это могут быть круги, овалы, звезды или сложные логотипы с внутренними вырезами.

Для массового производства часто применяют штамповку, которая позволяет получать идентичные фигурные заготовки с высокой скоростью. Фигурная форма часто используется в мебельном производстве и при создании брендовой фурнитуры для одежды и сумок, так как она лучше привлекает внимание потребителя.

При разработке эскиза важно избегать слишком острых наружных углов, которые могут стать причиной травм или зацепов. Скругление углов радиусом от 1 мм делает эксплуатацию изделия безопасной и придает ему законченный профессиональный вид.

Качественное изготовление шильдиков обязательно включает финишную обработку кромок. После лазерной или механической резки на краях металла могут оставаться микроскопические заусенцы и острые грани.

Для их удаления применяют галтовку: процесс вращения деталей в барабане со специальным абразивом. Это позволяет сгладить края и придать им легкую округлость. Если требуется премиальный внешний вид, выполняется ручная или машинная полировка торцов до зеркального блеска. Еще один популярный метод - снятие фаски (алмазная грань), что создает эффектную блестящую рамку по периметру изделия.

Качественная обработка края не только улучшает эстетику, но и предотвращает повреждение окрашенных поверхностей оборудования в местах контакта, а также защищает руки персонала при проведении монтажных и сервисных работ.

Время производства партии шильдиков зависит от выбранной технологии и объема заказа. Небольшие тиражи до 100 штук с лазерной гравировкой могут быть изготовлены в течение одного-двух рабочих дней при наличии готового макета. Процессы, требующие химического травления, эмалирования или многоступенчатого анодирования, занимают больше времени: обычно от 5 до 10 рабочих дней. Это связано с необходимостью подготовки технологической оснастки и временем высыхания защитных слоев.

Если требуется разработка дизайна с нуля или изготовление уникального штампа для вырубки, сроки могут увеличиться. Наличие современного парка оборудования на предприятиях-исполнителях позволяет оптимизировать процессы и выполнять срочные заказы без потери качества.

Для ускорения процесса заказчику рекомендуется предоставлять макеты в векторных форматах, что исключает этап отрисовки и согласования эскизов.
