Изготовление шлагбаумов

При проектировании шлагбаумов со стрелой более 4 м важен расчет парусности. Инженеры учитывают не только статическое давление ветра, но и динамические колебания, которые могут привести к деформации вала или поломке редуктора.

Для снижения парусности при изготовлении стрел часто используют не прямоугольный, а овальный или круглый профиль из алюминия. Такая форма позволяет воздушным потокам обтекать конструкцию, минимизируя сопротивление. В регионах с экстремально сильными ветрами применяют перфорированные стрелы или специальные решетчатые насадки.

Правильный расчет сечения и веса стрелы на этапе производства гарантирует, что механизм не будет испытывать перегрузок при порывах ветра, а автоматика не заблокирует движение из-за ложного срабатывания системы защиты от препятствий.

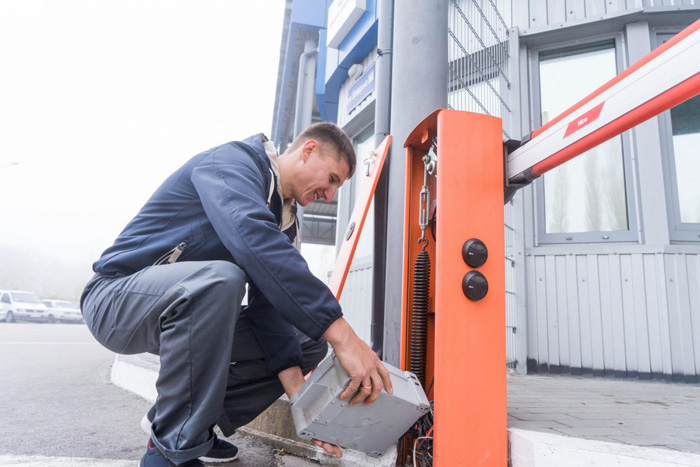

Стрела шлагбаума обладает значительным весом, и без системы компенсации электродвигатель подвергался бы колоссальным нагрузкам при каждом подъеме. Балансировочная пружина работает как противовес, накапливая энергию при опускании и отдавая ее при открытии проезда.

Пружины подбирают индивидуально под длину и массу конкретной стрелы. При монтаже важна точная настройка натяжения: в идеальном состоянии стрела, отсоединенная от привода, должна замереть под углом сорок пять градусов. Качественное изготовление пружинного блока из высоколегированной стали обеспечивает стабильность характеристик на протяжении сотен тысяч циклов.

Правильная балансировка позволяет использовать менее мощные двигатели и значительно продлевает ресурс зубчатых передач редуктора, исключая рывки и удары в конечных точках.

Гидравлические шлагбаумы проектируют для объектов с экстремально высокой интенсивностью движения и жесткими требованиями к долговечности. В отличие от механических передач гидравлика не имеет быстроизнашивающихся зубчатых пар. Движение стрелы обеспечивается гидроцилиндром, работающим под давлением масла.

При изготовлении таких систем используют прецизионные насосы и надежные уплотнительные манжеты. Главное достоинство метода заключается в плавности хода и способности работать в режиме стопроцентной интенсивности без риска перегрева.

Гидравлика лучше переносит попытки ручного взлома стрелы, так как жидкость амортизирует удары. Но такие системы требуют использования специальных морозостойких масел для стабильной работы зимой. Использование гидравлических моделей оправдано на платных магистралях и крупных логистических терминалах с непрерывным потоком транспорта.

Для стабильной эксплуатации при морозах ниже -30 градусов стандартные смазочные материалы густеют, что приводит к блокировке механизмов. При изготовлении шлагбаумов для северных широт применяются специальные технические решения.

Во-первых, внутри тумбы монтируется система подогрева с термостатом, которая поддерживает оптимальную температуру для электроники и масла в редукторе. Во-вторых, используются синтетические низкотемпературные смазки. Особенное внимание уделяется изоляции кабельных вводов, чтобы предотвратить их растрескивание. На производстве корпуса часто снабжаются дополнительным слоем теплоизоляции.

Подготовка механической части на этапе выпуска гарантирует, что время открытия проезда останется неизменным даже в сильный мороз, а электродвигатель не сгорит из-за повышенного сопротивления загустевшей смазки.

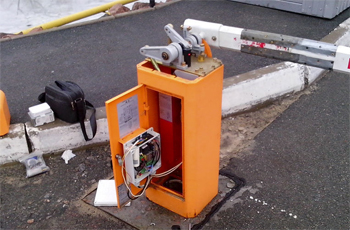

Корпус шлагбаума - защитный кожух для сложной электроники и силовых агрегатов. Согласно международным стандартам класс защиты должен быть не ниже IP54. Это гарантирует, что внутрь не попадут пыль в количествах, мешающих работе, и брызги воды, падающие в любом направлении.

При изготовлении тумбы на заказ мастера используют уплотнительные профили из долговечного неопрена или силикона. Все стыки металлических панелей проходят тщательную герметизацию, а дверцы оснащаются надежными прижимными замками. Высокая степень защиты предотвращает образование конденсата на платах управления и коррозию внутренних узлов.

Профессиональное исполнение корпуса исключает риск коротких замыканий во время ливней и защищает механизм от агрессивного воздействия дорожных реагентов, которые поднимаются в воздух при проезде автомобилей.

Индукционная петля - интеллектуальный датчик обнаружения металла, который закладывается непосредственно в дорожное полотно под шлагбаумом. При производстве системы управления контроллер настраивается на изменение магнитного поля в зоне действия петли. Когда над проводом находится автомобиль, система понимает, что проезд занят, и блокирует опускание стрелы даже при поступлении команды. После того как транспортное средство покидает зону, автоматика может самостоятельно закрыть шлагбаум.

В отличие от фотоэлементов индукционные петли нечувствительны к осадкам, туману или загрязнениям. Это делает их самым надежным средством защиты от повреждения крыши машин. На производстве к шлагбаумам прилагаются соответствующие блоки детекторов, обеспечивающие высокую точность распознавания и возможность интеграции со сложными парковочными системами.

Чувствительный край представляет собой резиновый профиль со встроенным контактным датчиком, который монтируется на нижнюю грань стрелы. Это элемент активной безопасности, предотвращающий травматизм и повреждение имущества.

При малейшем касании препятствия в процессе опускания датчик мгновенно передает сигнал на плату управления и шлагбаум переходит в режим реверса (подъема). На производстве такие системы калибруются так, чтобы срабатывать при усилии всего в несколько килограммов. Использование мягкой кромки особенно актуально в местах с высокой проходимостью пешеходов и детей.

Качественное изготовление узла безопасности исключает риск защемления и гарантирует бережное отношение к лакокрасочному покрытию автомобилей, обеспечивая соответствие объекта строгим европейским нормам безопасности.

В помещениях с низкими потолками установка стандартной длинной стрелы невозможна из-за ограничения по высоте при открытии. Решение проблемы - изготовление ломающихся стрел. Складная стрела снабжена шарнирным узлом, который при подъеме сгибает профиль на заданный угол, обычно 90 градусов.

Техническая сложность производства заключается в необходимости создания надежной и легкой системы тяг, которая синхронизирует движение двух частей стрелы. Важно обеспечить отсутствие люфтов в шарнире, чтобы в закрытом положении конструкция выглядела как прямая линия. На заводе такие механизмы проходят многократные тесты на износ осей и гибкость соединений.

Профессиональное исполнение складной системы позволяет перекрывать широкие проезды в паркингах без необходимости реконструкции потолочных перекрытий.

Долговечность шлагбаума зависит от стабильности его фундамента. При изготовлении основания выкапывают котлован глубиной ниже уровня промерзания грунта для исключения сезонных смещений. В бетон заливают закладную деталь, состоящую из стальной пластины и арматурного каркаса с четырьмя анкерными болтами. Положение болтов должно строго соответствовать отверстиям в подошве шлагбаума.

На производстве часто предоставляется готовый монтажный шаблон для точного позиционирования крепежа. Важно обеспечить идеальную горизонтальность площадки, так как перекос тумбы всего на два градуса приведет к значительному отклонению конца стрелы от оси проезда.

Качественная подготовка фундамента предотвращает расшатывание конструкции при резких остановках массивной стрелы и защищает анкерные соединения от коррозии под воздействием почвенной влаги.

Выбор материала стрелы определяет инерционность системы и безопасность при столкновениях. Алюминиевые сплавы в три раза легче стали, что позволяет механизму развивать высокую скорость открытия (до 1-3 секунд) без перегрузки редуктора. При изготовлении профилей для стрел используют технологию экструзии, позволяющую создавать внутренние перегородки для повышения жесткости на изгиб.

Алюминий не требует дополнительной антикоррозийной защиты, так как оксидная пленка надежно оберегает металл от влаги. В случае случайного наезда автомобиля алюминиевая стрела легче деформируется или ломается в специально предусмотренных точках, нанося минимальный ущерб кузову машины и сохраняя целостность дорогостоящего силового механизма в тумбе. Это делает алюминиевые конструкции стандартом для современного профессионального оборудования.

Использование частотных преобразователей (инверторов) позволяет плавно изменять скорость вращения двигателя в начале и в конце цикла движения. При изготовлении шлагбаумов с инверторным управлением программируется функция мягкого старта и замедления. Это полностью исключает ударные нагрузки на механическую часть, которые в обычных моделях возникают при резкой остановке тяжелой стрелы.

Плавность хода значительно снижает уровень шума и вибраций, что особенно важно для жилых зон. Кроме того, электроника позволяет точно настраивать скорость открытия в зависимости от времени суток или плотности потока. На производстве такие контроллеры проходят проверку на электромагнитную совместимость, что гарантирует отсутствие помех для систем связи и радиоканалов управления.

Инверторная технология гарантирует надежность и комфорт пользования шлагбаумом при интенсивной эксплуатации.
