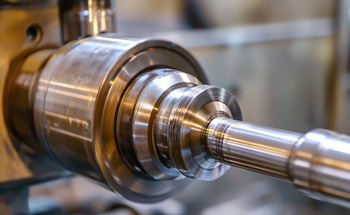

Изготовление шпинделей

Соосность шпинделя определяет точность вращения инструмента или заготовки относительно теоретической оси станка. Малейшее отклонение вызывает биение, которое на чистовых режимах приводит к появлению микроволн на поверхности детали.

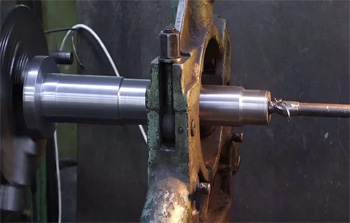

Для достижения зеркального качества поверхности при изготовлении шпинделей применяют прецизионное шлифование и доводку посадочных мест под подшипники. Если соосность нарушена, режущие кромки инструмента нагружаются неравномерно, что провоцирует их быстрый износ и скалывание.

Высокая точность исполнения вала шпинделя гарантирует стабильность геометрических размеров изготавливаемой продукции и позволяет работать с минимальными допусками. Именно поэтому на финальном этапе производства шпиндели проходят проверку на специализированных измерительных центрах, где фиксируются любые отклонения от оси вращения в микронном диапазоне.

Выбор метода термообработки зависит от материала и условий эксплуатации шпиндельного узла. Поверхностная закалка токами высокой частоты идеально подходит для среднеуглеродистых сталей типа 40Х. Она позволяет создать твердый наружный слой, сохраняя вязкую сердцевину вала для сопротивления вибрациям.

Цементацию выбирают для низкоуглеродистых сталей. Она обеспечивает более глубокий упрочненный слой с экстремально высокой износостойкостью. Этот метод предпочтителен для шпинделей, работающих в условиях тяжелых нагрузок и частой смены инструмента. Цементация создает структуру, способную выдерживать значительные контактные давления в зоне конуса или посадочных мест.

При изготовлении на заказ инженеры подбирают режим термообработки так, чтобы минимизировать деформации вала, которые неизбежно возникают при резком нагреве и охлаждении металла.

При вращении на скоростях свыше 15–20 тысяч оборотов в минуту подшипниковые узлы и встроенный двигатель шпинделя выделяют колоссальное количество тепла. Для предотвращения заклинивания и сохранения точности при изготовлении таких узлов предусматривают каналы для циркуляции охлаждающей жидкости. Обычно это рубашка охлаждения вокруг корпуса, по которой прокачивается масло или антифриз через внешний чиллер.

Жидкостная система позволяет поддерживать стабильную температуру узла с точностью до одного градуса. Это критически важно для компенсации теплового расширения вала, которое может изменить вылет инструмента на десятки микрон. В некоторых конструкциях применяется масляный туман, который одновременно смазывает подшипники и отводит избыточное тепло.

Эффективное охлаждение является залогом длительной непрерывной работы станка на предельных скоростях без потери точности.

Радиальное биение - смещение оси вращения инструмента от центра, которое приводит к тому, что зубья фрезы работают в неравномерных условиях. При изготовлении шпинделя ставится задача свести этот параметр к минимуму, так как даже биение в 5–10 микрон сокращает ресурс инструмента вдвое.

Один зуб фрезы в такой ситуации перегружается и берет на себя избыточный слой металла, а другой работает вхолостую. Это вызывает ударные нагрузки, провоцирующие микротрещины на твердосплавных пластинах. Кроме того, биение возбуждает вибрации, которые передаются на всю станину станка.

При производстве шпинделей на заказ высокую точность обеспечивают за счет суперфиниширования посадочного конуса и тщательного подбора прецизионных подшипников соответствующего класса точности. Качественный шпиндель позволяет инструменту работать мягко, обеспечивая расчетный съем металла каждой режущей кромкой.

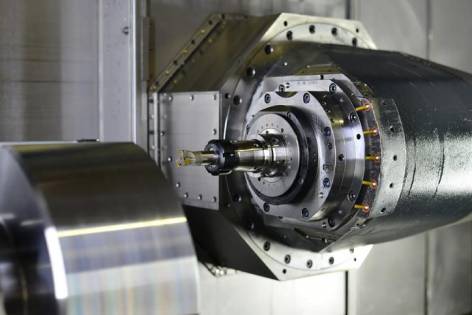

Мотор-шпиндель - моноблочная конструкция, где ротор двигателя закреплен непосредственно на валу шпинделя. Такое решение исключает необходимость использования ремней или шестерен, что значительно снижает уровень шума и вибраций. Отсутствие боковых нагрузок от натяжения ремня позволяет продлить срок службы подшипников и добиться более высокой точности вращения.

При изготовлении мотор-шпинделей на заказ конструкторы могут заложить возможность мгновенного изменения скорости и точного позиционирования вала для операций резьбонарезания. Главное достоинство механизмов - компактность и высокий КПД передачи крутящего момента. Но такие узлы сложнее в производстве и требуют интеграции сложных систем охлаждения и защиты электроники от СОЖ.

Мотор-шпиндели являются стандартом для современных многоосевых обрабатывающих центров, где требуется высочайшая динамика и точность.

Динамическая балансировка устраняет неуравновешенность массы шпинделя, которая при высоких оборотах превращается в разрушительную центробежную силу. Даже идеально выточенный вал может иметь скрытые дефекты плотности металла или асимметрию, незаметную глазу.

При изготовлении шпинделя балансировка проводится в несколько этапов: сначала балансируется сам вал, затем узел в сборе с патроном и элементами двигателя. Корректировка проводится путем удаления металла в ненагруженных зонах. Если пренебречь этим этапом, станок будет постоянно вибрировать, что приведет к появлению дроби на деталях и быстрому выходу из строя дорогостоящих шпиндельных подшипников.

Современные стенды позволяют добиться остаточного дисбаланса менее нескольких миллиграммов. Это обеспечивает плавный ход на любых оборотах и значительно повышает надежность всей механической части оборудования.

Инструментальный конус HSK был разработан специально для высокоскоростной обработки и имеет ряд принципиальных отличий от классических конусов 7:24.

При изготовлении шпинделя с интерфейсом HSK обеспечивается контакт не только по конусу, но и по торцу шпинделя. Это создает чрезвычайно жесткое соединение, исключающее осевое смещение инструмента. При вращении на высоких оборотах полый конус HSK под действием центробежных сил расширяется и еще плотнее прижимается к стенкам шпинделя, в то время как обычные конусы стремятся выйти из зацепления.

Такая конструкция позволяет значительно повысить точность позиционирования и повторяемость при смене инструмента. Производство шпинделей с HSK-интерфейсом требует высочайшей квалификации и прецизионного оборудования, так как допуски на сопряжение торца и конуса здесь составляют единицы микрон.

В гидростатических шпинделях вал не контактирует с корпусом через ролики или шарики, а буквально плавает в тонком слое масла под высоким давлением. Такая конструкция полностью исключает механический износ опор и обеспечивает практически бесконечный ресурс шпинделя при условии чистоты масла. Главное преимущество - колоссальная демпфирующая способность: масляная пленка гасит любые вибрации, что позволяет достигать уникальной чистоты поверхности.

Гидростатические шпиндели незаменима для тяжелых шлифовальных станков и прецизионного точения. Изготовление таких узлов сопряжено со сложностью нарезки точных распределительных карманов для масла и необходимостью использования сложной системы фильтрации и термостабилизации смазки.

Несмотря на высокую стоимость, гидростатические опоры обеспечивают недостижимую для подшипников качения стабильность оси вращения под большой нагрузкой.

Сталь 20Х13 - коррозионностойкий материал, который сохраняет высокую прочность после термической обработки. Изготовление шпинделей из этой марки оправдано для оборудования, работающего в условиях высокой влажности или в контакте с агрессивными смазочно-охлаждающими жидкостями.

В отличие от стандартных конструкционных сталей 20Х13 не подвержена выкрашиванию, которое может разрушить посадочные места под подшипники. Этот материал хорошо поддается шлифованию и позволяет добиться высокой чистоты поверхности. Шпиндели из нержавеющей стали часто применяются в пищевой промышленности, медицине или при производстве полупроводников, где недопустимо появление продуктов окисления металла.

При заказе таких изделий важно учитывать, что технология их закалки отличается от стандартных процедур и требует строгого контроля температурных режимов для сохранения антикоррозионных свойств.

В процессе работы шпиндель нагревается, что неизбежно ведет к его линейному и радиальному расширению. Удлинение вала на 20–30 микрон может полностью вывести деталь за пределы допуска, особенно при длительных операциях фрезерования.

При изготовлении современных шпинделей инженеры применяют методы активной термокомпенсации. Это может быть как использование материалов с низким коэффициентом расширения, так и программная коррекция движений станка на основе данных от термодатчиков, установленных внутри узла. Также важную роль играет симметричность конструкции, чтобы нагрев происходил равномерно и не вызывал перекоса оси.

Правильно спроектированный и изготовленный шпиндель быстро выходит на тепловое равновесие, после чего его геометрические параметры остаются стабильными в течение всей смены. Это позволяет избежать брака при серийном производстве высокоточных деталей.

Нанесение твердых износостойких покрытий типа TiN или хромирование рабочих поверхностей шпинделя значительно увеличивает его ресурс. Нитрид титана обладает чрезвычайно высокой твердостью и низким коэффициентом трения, что защищает посадочный конус от задиров при частой смене инструмента.

В процессе эксплуатации в зону контакта могут попадать микрочастицы стружки, которые без защитного покрытия оставляют царапины на металле. Покрытие создает барьер, препятствующий диффузионному износу и коррозии. При изготовлении шпинделя на заказ напыление проводится в вакуумных камерах после финишного шлифования. Это позволяет сохранить идеальную геометрию детали, добавив ей поверхностную прочность.

Использование спецпокрытий особенно актуально для автоматизированных линий, где шпиндель совершает тысячи циклов смены инструмента в сутки, сохраняя при этом идеальное состояние посадочных баз.

Вибродиагностика - важнейший этап контроля качества готового шпинделя перед его отправкой заказчику. С помощью датчиков, установленных в разных точках корпуса, снимается спектр вибраций на всех рабочих частотах. Анализ этих данных позволяет выявить малейшие дефекты сборки: перекос подшипника, микротрещину на беговой дорожке или дефект сепаратора. Каждый тип неисправности имеет характерный частотный след.

При изготовлении шпинделя на заказ результаты вибродиагностики вносятся в паспорт изделия как подтверждение его исправности. Это позволяет не только гарантировать качество сборки, но и иметь эталонные данные для последующего обслуживания. Если в процессе эксплуатации уровень вибраций на определенных частотах начнет расти, техническая служба сможет заранее диагностировать износ и запланировать ремонт, не дожидаясь поломки узла и остановки производства.

Ремонт шпинделя целесообразен при сохранении геометрической целостности основного вала и корпуса. В большинстве случаев выход узла из строя связан с естественным износом подшипников или повреждением уплотнений.

Замена подшипниковой группы на оригинальный комплект того же класса точности позволяет восстановить характеристики шпинделя до 90–95% от исходных. Это значительно дешевле и быстрее, чем изготовление нового шпинделя с нуля. Однако если на валу имеются глубокие задиры в зоне посадок, трещины или существенная деформация от перегрева, ремонт становится невозможным или ненадежным.

Профессиональная диагностика позволяет оценить состояние конуса и беговых дорожек. Если геометрия базы нарушена, единственным верным решением будет производство новой детали, так как любые попытки восстановления наваркой или проточкой в таких ответственных узлах ведут к катастрофической потере точности вращения.
