Изготовление стеллажей

При проектировании стеллажных систем важно различать эти два параметра, так как они определяют общую устойчивость конструкции. Нагрузка на полку - максимальный вес, который один горизонтальный ярус может выдержать без критического прогиба металла. Нагрузка на секцию (раму) - суммарный вес всех ярусов, который способна вынести вертикальная опора.

При изготовлении стеллажей инженеры учитывают, что предел прочности секции обычно меньше, чем арифметическая сумма максимально возможных нагрузок всех полок. Это связано с устойчивостью длинных стоек к потере продольной жесткости.

Если перегрузить верхние ярусы при пустых нижних, центр тяжести сместится, что создаст риск опрокидывания всей системы даже при соблюдении лимитов для каждой отдельной полки.

Для изготовления вертикальных стоек и балок современных стеллажей чаще всего применяют тонколистовую холоднокатаную сталь марки 08пс. Главное достоинство этого материала в высокой точности геометрических размеров и в идеальном качестве поверхности.

Холодный прокат позволяет создавать сложные многосгибовые профили с большим количеством ребер жесткости. Чем больше углов имеет сечение стойки, тем выше ее сопротивляемость нагрузкам на кручение и изгиб при минимальной толщине металла. Это позволяет производить легкие, но сверхпрочные конструкции, которые легко монтировать вручную.

Кроме того, холоднокатаная сталь обеспечивает лучшую адгезию порошкового покрытия, что гарантирует долговечность антикоррозийного слоя в условиях интенсивного трения при перемещении грузов.

Хранение труб, металлопроката или пиломатериалов на обычных полочных стеллажах неудобно из-за наличия передних стоек, которые ограничивают длину предмета. Консольные стеллажи проектируют по принципу открытой фронтальной части.

Конструкция состоит из мощных вертикальных колонн и горизонтальных консолей, закрепленных на них. При изготовлении таких систем на заказ инженеры рассчитывают вылет консоли и ее наклон, чтобы исключить самопроизвольное скатывание груза. Консольные модели позволяют загружать товары любой длины с помощью вилочных погрузчиков или кранов.

На производстве основания таких стеллажей часто соединяются в единую систему с помощью диагональных связей, что обеспечивает монолитность конструкции при неравномерной нагрузке на разные ярусы.

Перфорация на вертикальных стойках определяет мобильность системы и возможность перестановки полок по высоте. При изготовлении стеллажей наиболее распространен шаг 25 или 50 мм.

Мелкий шаг перфорации в 25 мм идеален для архивных и торговых систем, так как позволяет максимально плотно разместить полки с документами или мелкими товарами, экономя полезный объем помещения. Для тяжелых складских паллетных систем чаще используют шаг 50 или 75 мм, что обусловлено необходимостью сохранения прочности металла в местах зацепа балок.

Профессиональное проектирование подразумевает выбор формы отверстий (грушевидные или прямоугольные), которая исключает люфт зацепа и обеспечивает надежную фиксацию яруса без использования дополнительных метизов.

Надежная фиксация стеллажа к основанию - обязательное условие- безопасности согласно нормам охраны труда. При монтаже стационарных систем каждая подпятниковая опора стойки крепится к бетонному полу с помощью стальных распорных анкеров. Это предотвращает случайное смещение стеллажа при ударах складской техники или при резком торможении поддонов на балках.

При изготовлении подпятников в них заранее пробиваются отверстия нужного диаметра. Важно понимать, что анкерное крепление работает на предотвращение опрокидывания конструкции при боковых нагрузках.

Для высотных стеллажей свыше четырех метров отсутствие анкеровки категорически запрещено, так как малейшая неровность пола может привести к прогрессирующему наклону и обрушению многотонного массива металла.

В условиях низких температур и постоянного образования конденсата обычная порошковая краска может оказаться недостаточно эффективной защитой. Для морозильных камер и неотапливаемых складов при изготовлении стеллажей применяют технологию горячего или гальванического цинкования.

Цинк образует со сталью устойчивое соединение, которое не отслаивается при термических деформациях металла. Кроме того, оцинкованная поверхность обладает эффектом электрохимической защиты: при появлении царапин от поддонов коррозия не распространяется вглубь стали. Это критично для пищевой промышленности, так как ржавчина недопустима по санитарным нормам.

Срок службы оцинкованных систем в агрессивной влажной среде в несколько раз выше, чем у крашеных аналогов, что избавляет владельца от необходимости частых ремонтов.

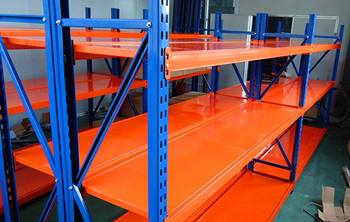

Балки (ригели) - основные горизонтальные элементы, на которые укладывают поддоны или настил. При производстве среднегрузовых стеллажей часто используют С-образный гнутый профиль. Его геометрия специально рассчитана на сопротивление вертикальному прогибу. Верхняя полка профиля служит упором для настила, а загнутые внутрь кромки придают детали дополнительную жесткость на кручение.

При изготовлении таких балок на концах привариваются кронштейны с зацепами, которые входят в перфорацию стоек. Качественная прокатка обеспечивает идеальную прямолинейность балки по всей длине, что гарантирует равномерное распределение веса груза между двумя опорами.

Использование С-профиля позволяет существенно снизить вес стеллажа при сохранении высокой несущей способности, достигающей 500–800 кг на ярус.

Мезонин - многоярусная металлоконструкция на базе стандартных стеллажей, которая позволяет разделить склад по вертикали на несколько рабочих зон. При изготовлении мезонинов в объект интегрируют перекрытия, лестницы и площадки для персонала. Это позволяет увеличить полезную площадь хранения в два или три раза без расширения габаритов здания.

Мезонинные системы проектируются с учетом нагрузок не только от товара, но и от веса сотрудников, а также перемещаемых тележек. На производстве особое внимание уделяется жесткости вертикальных связей и качеству напольных настилов, которые могут быть выполнены из цельного или перфорированного листа.

Такое решение идеально подходит для интернет-магазинов и складов запчастей с большим ассортиментом мелких товаров, требующих ручной обработки.

Безопасность крупных складов напрямую зависит от эффективности работы автоматических систем пожаротушения. При изготовлении стеллажей со сплошными стальными полками вода из спринклеров не может проникнуть на нижние ярусы, что затрудняет локализацию очага возгорания. Использование полок из сварной сетки или перфорированного настила решает эту проблему, обеспечивая свободный пролив воды сквозь всю конструкцию.

Сетчатые полки также способствуют лучшей вентиляции грузов и не накапливают пыль. С точки зрения производства сетка обладает высокой прочностью на прогиб за счет точечной сварки прутьев в каждой точке пересечения.

Заказ сетчатого заполнения ярусов является стандартом для современных логистических комплексов категории А, отвечая самым жестким требованиям пожарного надзора.

Идеально ровные полы на складах встречаются редко, а для устойчивости стеллажной системы вертикальность стоек должна быть безупречной. На этапе монтажа изготовленных стеллажей специалисты используют стальные компенсационные пластины (шимы) разной толщины от 1 до 5 мм.

Пластины подкладывают под пятки стоек для нивелирования перепадов высоты бетонного основания. Если пренебречь выравниванием, в конструкции возникнут опасные перекосы, которые приведут к неравномерному распределению напряжений в узлах зацепа балок. На производстве компенсационные наборы часто поставляются вместе со стеллажами.

Правильная регулировка уровня основания гарантирует, что балки будут расположены строго горизонтально, что исключает риск самопроизвольного смещения грузов и перекоса всей металлической рамы.

Нижние части крайних стоек в складских проездах наиболее подвержены случайным ударам вилами погрузчиков или кузовами штабелеров. Для предотвращения деформации несущих конструкций при разработке проекта предусматривается установка фронтальной и торцевой защиты.

Отбойники представляют собой массивные гнутые профили из толстостенной стали, которые крепятся к полу отдельно от стеллажа. Они принимают на себя энергию удара, сохраняя целостность стоек. На производстве защиту окрашивают в яркий сигнальный цвет (обычно желтый или оранжевый) для лучшей видимости водителями.

Использование защитных элементов значительно снижает риск аварийного обрушения стеллажей из-за механических повреждений опор, что является критическим фактором безопасности в зонах с интенсивным движением техники.

Мобильные, или передвижные стеллажи устанавливают на специальные рельсовые платформы с электроприводом. Главная задача такой системы - устранение лишних проходов между рядами, что позволяет использовать до 90% объема помещения.

При изготовлении стеллажей этого типа к каркасу предъявляют повышенные требования по жесткости, так как конструкция испытывает динамические нагрузки при каждом старте и остановке движения. Инженеры предусматривают установку датчиков безопасности и антиопрокидывающих устройств. На производстве платформы оснащаются прецизионными колесами и системами синхронизации двигателей.

Мобильные базы востребованы в архивах, библиотеках и холодильных камерах большой емкости, где стоимость каждого квадратного метра площади крайне высока, а оперативность доступа к товару остается важным требованием.

Современные металлические стеллажи проектируют как конструкторы из унифицированных элементов. Это дает заказчику возможность начать с небольшого количества секций и постепенно наращивать систему по мере роста товарных запасов.

Модульность обеспечивается точностью изготовления зацепов и перфорации на автоматизированных линиях. В любой момент к существующим рядам можно добавить дополнительные секции, изменить высоту ярусов или доукомплектовать стеллажи новыми аксессуарами: разделителями, бортиками или сетчатыми стенками. Стандартизация деталей гарантирует полную совместимость элементов из разных партий поставки.

Такой подход делает инвестиции в оборудование максимально эффективными, так как стеллажную систему можно легко адаптировать под изменяющиеся нужды производства или перевезти на новый склад без потери функциональности.
