Изготовление водонапорных башен

При проектировании и изготовлении башен для холодных регионов применяют как пассивные, так и активные методы тепловой защиты. Конструкция Рожновского частично решает эту проблему за счет постоянного водообмена: теплая вода из скважины не дает емкости превратиться в монолитный лед. Но в условиях экстремальных морозов на этапе производства предусматривается монтаж системы электрообогрева. Она включает саморегулирующийся нагревательный кабель, который прокладывается по подающему трубопроводу и в нижней части резервуара.

Дополнительно стенки башни могут быть утеплены слоем минеральной ваты или пенополиуретана с последующей облицовкой защитными стальными листами. Важно правильно рассчитать толщину изоляции, чтобы точка росы не находилась на поверхности металла, иначе под утеплителем начнется стремительная коррозия.

Качественное утепление гарантирует бесперебойную подачу воды даже при температуре воздуха ниже сорока градусов.

Поскольку водонапорные башни обеспечивают население питьевой водой, к материалам внутренней отделки предъявляют строгие санитарно-эпидемиологические требования.

При изготовлении используются только специализированные сертифицированные составы, имеющие допуск к контакту с пищевыми продуктами. Чаще всего это эпоксидные эмали или многокомпонентные полимерные покрытия, которые не выделяют в воду вредных химических соединений и не меняют ее вкус.

Перед нанесением состава внутренняя поверхность башни проходит дробеструйную очистку до металлического блеска для обеспечения максимальной адгезии. Качественный защитный слой не только предотвращает коррозию и истончение стенок емкости, но и препятствует размножению бактерий и микроорганизмов на стенках бака.

Заводской контроль толщины покрытия гарантирует его целостность и отсутствие микропор, что продлевает срок службы конструкции до тридцати лет.

Фундамент водонапорной башни - сложное инженерное сооружение, воспринимающее огромные статические и ветровые нагрузки. Для изготовления основания используется монолитный железобетон с массивным арматурным каркасом. Тип фундамента определяется на основе геодезических изысканий и может быть плитным или свайным. Глубина заложения должна превышать уровень промерзания грунта во избежание сезонных пучений и перекоса конструкции.

На этапе заливки в бетон устанавливают прецизионные закладные болты или анкерные корзины, к которым впоследствии будет прикручен опорный фланец башни. Особое внимание уделяется идеальной горизонтальности площадки, так как отклонение оси башни от вертикали всего на один градус приведет к неравномерному распределению давления воды и может спровоцировать обрушение.

Правильно спроектированный фундамент обеспечивает устойчивость объекта в течение всего периода эксплуатации, включая моменты сейсмической активности.

Сварные швы - наиболее уязвимые участки любой листовой металлоконструкции, работающей под давлением. При изготовлении водонапорных башен визуального осмотра для гарантии безопасности недостаточно. Ультразвуковая дефектоскопия позволяет обнаружить скрытые дефекты внутри металла: непровары, шлаковые включения, газовые поры и микротрещины.

Прибор посылает высокочастотные волны, которые отражаются от любых неоднородностей, фиксируя их точное положение и размер. На производстве контролю подвергаются 100% вертикальных и кольцевых стыковых швов. Это исключает риск внезапного разрыва резервуара при гидроударах или температурных деформациях.

Наличие протокола ультразвукового исследования в техническом паспорте изделия является юридическим подтверждением качества сварки и обязательным требованием для прохождения экспертизы промышленной безопасности перед вводом объекта в строй.

Интеграция датчиков и систем автоматизации превращает обычную металлоконструкцию в интеллектуальный узел водоснабжения. При изготовлении башни внутри резервуара монтируют датчики уровня воды и датчики температуры. Информация с них передается на пульт диспетчера или в автоматическую систему управления насосной станцией.

Телеметрия позволяет удаленно контролировать наполняемость бака, предотвращать холостую работу насосов и вовремя фиксировать аварийные утечки или угрозу замерзания. Современные контроллеры могут самостоятельно регулировать циклы включения оборудования, поддерживая оптимальное давление в сети и минимизируя потребление электроэнергии.

Использование электронных систем контроля значительно снижает эксплуатационные расходы. Она исключает необходимость постоянного присутствия персонала на объекте и позволяет проводить диагностику системы в режиме реального времени через мобильные приложения.

Водонапорная башня - высокая конструкция с большой парусностью, особенно когда резервуар пуст и его вес минимален. При проектировании инженеры проводят расчеты на устойчивость против опрокидывания с учетом региональных климатических норм. Учитывается не только сила давления ветра на поверхность бака, но и возникающие резонансные колебания. Чтобы снизить сопротивление воздушным потокам, ствол и резервуар часто имеют цилиндрическую или коническую форму.

При изготовлении особо высоких башен применяются дополнительные ребра жесткости и увеличивается толщина металла нижних поясов. Важную роль играют растяжки или усиленные анкерные крепления к фундаменту.

Тщательный аэродинамический расчет на этапе разработки чертежей гарантирует, что башня выдержит ураганные порывы ветра, сохраняя геометрическую стабильность и безопасность для окружающих зданий и коммуникаций.

Являясь доминирующей высотой на местности, металлическая водонапорная башня подвергается высокому риску прямого попадания молнии. Это опасно не только для самой конструкции, но и для насосного оборудования, автоматики и людей.

При изготовлении на вершине крыши резервуара обязательно устанавливается молниеприемник в виде заостренного стального стержня. Он соединяется с контуром заземления с помощью токоотводов из стальной полосы или катанки, приваренных к корпусу башни. Заземляющее устройство выполняется в виде заглубленных в грунт стальных электродов, объединенных в общую сеть.

Правильно спроектированная молниезащита обеспечивает мгновенный отвод электрического заряда в землю, предотвращая повреждение электронных датчиков уровня и выход из строя электродвигателей насосов. Регулярная проверка сопротивления контура заземления является обязательным условием безопасной эксплуатации сооружения в летний период.

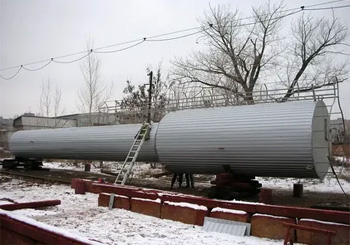

Транспортировка водонапорной башни относится к категории перевозки негабаритных грузов. Ствол и бак часто доставляются на объект отдельно на специальных низкорамных тралах. В некоторых случаях башня поставляется секциями, которые свариваются непосредственно на монтажной площадке.

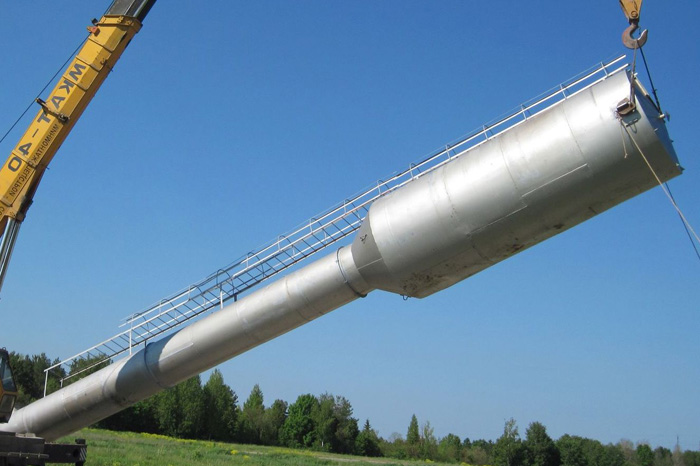

Подъем конструкции в вертикальное положение - сложная технологическая операция, требующая участия двух или более тяжелых автокранов. Процесс контролируется инженерами по монтажу: сначала башня закрепляется стропами в определенных точках, затем плавно переводится из горизонтального положения в вертикальное и насаживается на анкерные болты фундамента. Любое резкое движение может привести к деформации тонкостенного резервуара, поэтому работа ведется с минимальной скоростью.

Качественная организация логистики и монтажа позволяет установить сооружение за одну рабочую смену, сводя к минимуму время аренды дорогостоящей спецтехники.

Метод горячего цинкования - самый надежный способ защиты опорных конструкций водонапорной башни от атмосферной коррозии. В процессе изготовления стальные элементы погружают в ванну с расплавленным цинком, что создает прочный защитный слой не только снаружи, но и внутри трубчатых деталей.

В отличие от лакокрасочного покрытия цинк образует с железом устойчивое химическое соединение, которое не отслаивается при ударах и температурных колебаниях. Оцинкованная опора не требует ежегодного подкрашивания и сохраняет свои прочностные характеристики в течение пятидесяти лет даже в условиях высокой влажности. Это значительно снижает общую стоимость владения объектом, так как затраты на техническое обслуживание сводятся к минимуму.

Применение оцинковки особенно актуально для башен, расположенных вблизи промышленных зон или в приморских районах с соленым воздухом.

После завершения сварочных и покрасочных работ внутренняя полость башни должна быть тщательно подготовлена к приему питьевой воды.

Сначала производят механическую очистку от остатков электродов, брызг металла, пыли и строительного мусора. Затем резервуар промывают чистой водой под высоким давлением для удаления мельчайших частиц. Финальный этап - дезинфекция: емкость заполняют раствором с высоким содержанием активного хлора на несколько часов. После этого проводят повторную промывку до полного исчезновения запаха реагента.

Лаборатория берет пробы воды на бактериологический и химический анализ. Только при получении положительного заключения о соответствии воды нормам СанПиН башня вводится в эксплуатацию. Профессиональная санитарная подготовка на этапе монтажа гарантирует безопасность здоровья потребителей и исключает риск первичного заражения системы водоснабжения.

Да, современные проектные бюро и заводы металлоконструкций готовы разработать индивидуальные проекты башен объемом от десяти до нескольких сотен кубических метров. Необходимость в нестандартных решениях возникает при строительстве крупных животноводческих комплексов, коттеджных поселков или пожарных депо.

При проектировании уникальной башни инженеры проводят заново все расчеты нагрузок, подбирают оптимальное сечение ствола и толщину листов резервуара. Часто такие объекты снабжаются дополнительными площадками для размещения антенн сотовой связи или декоративной подсветкой.

Заказ индивидуальной конструкции позволяет максимально эффективно использовать площадь земельного участка и обеспечить требуемый запас воды для специфических технологических нужд предприятия. Заводское исполнение гарантирует, что даже уникальная башня будет соответствовать государственным стандартам надежности и безопасности.

Бесшатровые башни имеют более простую конструкцию, в которой резервуар открыт внешним воздействиям или закрыт плоской крышкой. Они дешевле в производстве, но требуют более внимательного отношения к теплоизоляции. Шатровые башни оснащаются полноценной конусной крышей и дополнительным пространством вокруг бака. Шатровая конструкция служит естественным термосом, защищая воду от прямых солнечных лучей летом и холодного ветра зимой.

С точки зрения обслуживания шатровая модель удобнее: персонал может проводить осмотр и ремонт уплотнений, находясь под защитой кровли. Это особенно важно в дождливую погоду или при сильном снегопаде. Кроме того, шатровая крыша эффективнее отводит осадки, предотвращая коррозию верхнего пояса бака.

Выбор между типами зависит от бюджета проекта и климатических условий региона установки, при этом шатровые модели считаются более долговечными и эстетичными.

Безопасная эксплуатация водонапорной башни требует регулярного технического осмотра. Тревожный сигнал - появление рыжих потеков ржавчины на стыках листов или в местах приварки опор к стволу. Это свидетельствует о нарушении герметичности или о глубокой коррозии металла.

Опасным признаком считается видимое отклонение башни от вертикальной оси или появление трещин в бетонном фундаменте. Если при работе системы слышны нехарактерные скрипы или вибрации при ветре, это может говорить об ослаблении анкерных креплений или усталости металла.

Несвоевременное реагирование на потерю герметичности внутреннего покрытия приведет к быстрому прогниванию стали и аварийному разливу десятков тонн воды. Профессиональное обследование с применением ультразвуковой толщинометрии позволяет вовремя выявить критические зоны и провести плановый ремонт, предотвращая катастрофическое разрушение массивной металлоконструкции.
