Изоляция труб

Коррозия под изоляцией - скрытый и наиболее опасный вид разрушения металла, который невозможно обнаружить при обычном визуальном осмотре. Процесс запускается при попадании влаги в зазор между трубой и утеплителем из-за повреждения внешней оболочки или конденсации паров. Влага в сочетании с перепадами температур и присутствием в утеплителе химических примесей создает агрессивную среду, которая стремительно истончает стенки трубы.

Опасность заключается в том, что снаружи изоляция может выглядеть абсолютно целой, в то время как под ней образуются глубокие язвы и свищи. Для предотвращения этого эффекта при профессиональном выполнении работ поверхность металла обязательно обрабатывается антикоррозийными мастиками или праймерами перед монтажом утеплителя.

Тщательная герметизация всех стыков и использование качественных покровных слоев позволяют избежать аварийных прорывов и дорогостоящего демонтажа всей системы для замены прогнивших участков.

При транспортировке холодной среды по металлическим трубам в теплом помещении на поверхности металла неизбежно выпадает конденсат. Если использовать утеплитель без надежного пароизоляционного слоя, влага будет беспрепятственно проникать в структуру материала, снижая его термическое сопротивление. Намокшая минеральная вата или вспененный полимер перестают удерживать холод, что ведет к постоянному намоканию строительных конструкций и развитию плесени.

Пароизоляция создает непроницаемый барьер, который исключает контакт теплого влажного воздуха с холодной трубой. На производстве для этих целей применяют фольгированные оболочки или специализированные полимерные мембраны. Правильный монтаж паробарьера гарантирует сухость изоляционного слоя и предотвращает капеж с потолочных магистралей, сохраняя эстетику интерьера и защищая оборудование от сырости.

Расчет толщины утеплителя инженеры проводят на основе теплотехнического аудита системы с учетом норм СП 61.13330.2012. Основные параметры - разница температур между носителем и окружающей средой, диаметр трубы и коэффициент теплопроводности материала. Главная цель расчета - достижение нормативной плотности теплового потока или предотвращение замерзания жидкости при остановке движения.

Важно понимать, что избыточная толщина ведет к неоправданному удорожанию проекта и трудностям при монтаже в узких каналах, а недостаточная - к неэффективности всей защиты. В системах холодного водоснабжения толщина подбирается так, чтобы температура на внешней поверхности изоляции была выше точки росы.

Правильный подбор параметров позволяет оптимизировать затраты и обеспечивает окупаемость теплоизоляции за счет существенной экономии энергоресурсов в течение первого года эксплуатации.

Вспененный полиэтилен, каучук и пенополиуретан крайне чувствительны к воздействию прямых солнечных лучей. Под влиянием ультрафиолета структура полимеров разрушается, материал становится хрупким, начинает трескаться и осыпаться уже через один или два летних сезона. Это полностью лишает трубу защиты и открывает влаге доступ к металлу.

Для наружных магистралей при изготовлении изоляции в обязательном порядке используют защитные кожухи. Это могут быть оболочки из оцинкованной стали, алюминиевые листы или специализированные ПВХ-покрытия с УФ-стабилизаторами. Защитный слой не только отражает солнечную радиацию, но и оберегает мягкий утеплитель от птиц и осадков.

Наличие качественной внешней оболочки является залогом того, что теплоизоляционный пирог сохранит свои свойства на протяжении двадцати пяти лет эксплуатации под открытым небом.

Для высокотемпературных паропроводов и технологических линий энергетических объектов полимерные утеплители непригодны из-за риска плавления и возгорания. В таких условиях используют неорганические материалы с высокой огнестойкостью.

Основное решение - базальтовая вата или цилиндры на основе каменной ваты, способные выдерживать нагрев до +700 градусов. Также востребован вспученный перлит и изделия из пеностекла. Пеностекло отличается абсолютной водонепроницаемостью и жесткостью, что делает его идеальным для сложных условий химических производств.

При проектировании высокотемпературной защиты важно учитывать температурные расширения трубы, поэтому изоляция монтируется с использованием подвижных зазоров и гибких вставок. Качественное исполнение такой защиты исключает риск термических ожогов персонала и гарантирует минимальные потери энергии при транспортировке острого пара.

Фланцевые соединения, задвижки и фильтры - наиболее сложные участки для изоляции из-за необходимости регулярного доступа при обслуживании. Традиционная жесткая изоляция этих узлов часто разрушается при первом же ремонте.

Решение проблемы - изготовление мягких съемных термочехлов. Они представляют собой многослойные маты из кремнеземной ткани с негорючим наполнителем, снабженные ремнями и застежками. Термочехлы легко демонтируются за несколько минут и устанавливаются обратно после завершения работ без потери своих качеств. Это обеспечивает непрерывность теплового контура и защиту арматуры от коррозии.

Использование съемных систем значительно повышает культуру эксплуатации трубопровода и позволяет проводить диагностику протечек без масштабного разрушения стационарного утеплителя.

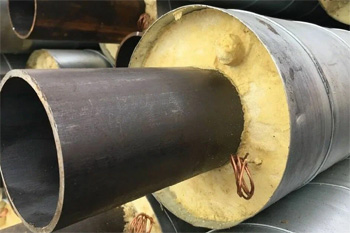

Система оперативного дистанционного контроля (СОДК) - неотъемлемая часть современных теплосетей в пенополиуретановой изоляции. При изготовлении таких труб внутри слоя утеплителя прокладывают медные сигнальные провода.

Принцип работы основан на изменении электрического сопротивления намокшего пенополиуретана. Если в стальной трубе возникает свищ или внешняя оболочка теряет герметичность, влага попадает на утеплитель и система мгновенно фиксирует аварийный участок с точностью до метра. Это позволяет коммунальным службам обнаруживать скрытые дефекты на ранней стадии, когда утечка еще минимальна.

Наличие системы ОДК исключает необходимость проведения масштабных раскопок для поиска места порыва, что радикально снижает затраты на ремонт и предотвращает размыв грунта в городской черте.

Изоляция трубопроводов, уложенных непосредственно в грунт без бетонных лотков, испытывает значительное давление почвы и динамические нагрузки от проезжающего транспорта. Если материал будет обладать низкой прочностью на сжатие, он деформируется и истончится, что приведет к резкому росту теплопотерь.

При изготовлении изоляции для бесканальной прокладки используют жесткий пенополиуретан или экструдированный пенополистирол. Эти материалы способны выдерживать колоссальные нагрузки без потери формы. Важно, чтобы внешняя защитная оболочка из полиэтилена низкого давления (ПНД) была достаточно толстой для сопротивления трению о частицы грунта.

Высокая механическая прочность изоляционного слоя обеспечивает стабильное положение трубы в траншее и защищает антикоррозийное покрытие металла от повреждений при сезонных подвижках почвы.

Многие эффективные полимерные материалы, такие как пенопласт или вспененный полиэтилен, относятся к группам горючести Г3 или Г4. При возгорании они выделяют токсичный дым, что недопустимо для внутренних инженерных систем в жилых и общественных зданиях.

Для соблюдения норм пожарной безопасности при производстве современных утеплителей в их состав вводятся антипирены - добавки, замедляющие воспламенение и способствующие самозатуханию. В многоэтажном строительстве применяют комбинированные схемы: основные участки изолируют полимерами, а в местах прохода через перекрытия и стены устанавливают противопожарные отсечки из негорючей минеральной ваты (класс НГ).

Соблюдение правил пожарной безопасности на этапе монтажа предотвращает распространение огня по каналам инженерных коммуникаций в случае чрезвычайной ситуации.

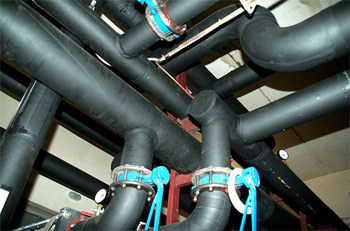

Вспененный каучук обладает уникальной закрытоячеистой структурой, которая обеспечивает ему высочайший коэффициент сопротивления диффузии водяного пара. При изготовлении изоляции для фреоновых трасс и систем кондиционирования каучук выбирают за его эластичность и способность плотно облегать фитинги любой формы.

Материал совсем не впитывает влагу, что исключает риск промерзания и растрескивания защитного слоя. Каучуковые трубки и листы обладают отличной адгезией к металлу при использовании специальных клеев, что создает герметичный монолитный контур. Высокая гибкость материала позволяет проводить монтаж в крайне стесненных условиях за подвесными потолками.

Использование качественного каучука гарантирует отсутствие неприятных запахов и долговечную работу систем охлаждения без образования конденсата и подтеков на фасадах и внутренних стенах.

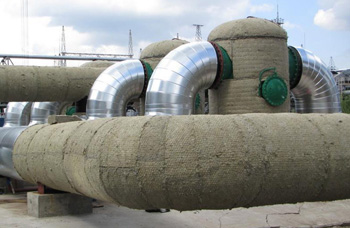

Минеральная вата - отличный утеплитель, но только до тех пор, пока она остается сухой. Воздух, запертый между волокнами, обеспечивает низкую теплопроводность. Однако при попадании воды влага замещает воздух, а теплопроводность воды в десятки раз выше.

Всего 5% влаги в объеме ваты снижают ее изолирующую способность наполовину. Кроме того, мокрая вата становится тяжелой, что приводит к ее провисанию и образованию пустот в верхней части трубы.

При профессиональном изготовлении теплоизоляционных систем на основе минваты обязателен монтаж надежного гидробарьера из стальных или пластиковых окожушек. Тщательная защита волокнистых материалов от осадков и конденсата является единственным способом сохранить расчетный КПД тепловых сетей и предотвратить ускоренную коррозию металла под мокрым слоем.

Активный обогрев - единственный надежный способ защиты водопроводов и канализационных труб на малой глубине в северных регионах. При изготовлении такой системы электрический кабель закрепляется вдоль трубы или навивается спиралью, после чего закрывается слоем утеплителя.

Использование саморегулирующихся кабелей позволяет системе автоматически менять мощность нагрева на разных участках в зависимости от температуры металла. Это исключает перегрев и существенно экономит электроэнергию. Важное условие монтажа - использование алюминиевого скотча для фиксации кабеля: он служит распределителем тепла, предотвращая локальный перегрев пластиковых труб.

Комплексная защита, сочетающая подогрев и качественную теплоизоляцию, позволяет эксплуатировать наружные сети даже при экстремальных морозах, полностью исключая риск разрыва труб льдом.

После завершения процесса утепления трубопровода и перед его окончательной заделкой в траншеи или короба составляется официальный акт. В документе фиксируется полное соответствие использованных материалов проектной спецификации.

Проверяется качество подготовки поверхности трубы и отсутствие пропусков в антикоррозийном покрытии. Специалисты подтверждают герметичность всех стыков и швов изоляционных оболочек, убеждаются в отсутствии зазоров в местах установки опор и прохода через стены. В акте также указывается фактическая толщина нанесенного слоя и наличие всех предусмотренных пароизоляционных пленок.

Наличие правильно оформленной документации является обязательным требованием для приемки объекта технадзором. Это гарантирует заказчику, что скрытая под землей или отделкой защита выполнена без нарушений и обеспечит заявленный срок службы коммуникаций.
