Химическая гравировка металла

Химическое воздействие на металл выигрывает у лазерного луча при работе с тонкими и чувствительными к нагреву сплавами. Лазерный луч создает зону термического влияния, что меняет структуру металла и вызывает внутренние напряжения или деформацию заготовки. Химические составы работают при низких температурах, сохраняя физические и механические свойства материала.

Процесс исключает появление заусенцев и нагара на кромках рисунка. Поверхность остается идеально ровной и не требует долгой механической доработки.

Химия позволяет обрабатывать сразу всю поверхность изделия или целую партию деталей в одной ванне. Лазер же проходит по каждой линии последовательно. Это увеличивает время работы при создании сложных орнаментов или больших тиражей. При травлении глубина и рельеф выходят более мягкими и естественными.

Технология подходит для нанесения изображений на внутренние поверхности цилиндров или труб. Лазерное оборудование имеет ограничения по глубине фокуса. Травящий раствор проникает в любые труднодоступные места и создает равномерный оттиск без искажений.

Фоторезист - светочувствительный полимерный слой. Его наносят на очищенный лист для защиты участков, которые не должны контактировать с кислотой. Специалисты выбирают тип покрытия исходя из требуемой точности рисунка и агрессивности состава.

Сухие пленочные резисты подходят для плоских панелей и простых геометрических форм. Они имеют фиксированную толщину. Жидкие составы выбирают для объемных предметов и сложных рельефов. Они ложатся тонким слоем и позволяют прорисовывать детали размером до 10 мкм.

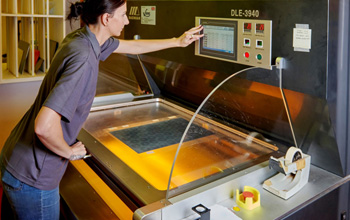

Мастера учитывают адгезию полимера к конкретному сплаву. Для меди и латуни используют одни виды смол. Для нержавеющей стали нужны более стойкие составы. Важную роль играет спектр света при экспонировании. Ультрафиолетовые лампы засвечивают нужные области через фотошаблон.

После проявки в слабом щелочном растворе на металле остается прочный защитный экран. Он выдерживает воздействие концентрированных кислот в течение нескольких часов. Качественный фоторезист гарантирует четкие края без подтравов и рваных линий.

Глубина проникновения раствора в структуру металла зависит от трех факторов: состава реагента, температуры жидкости и времени выдержки. Более концентрированные растворы действуют быстро и агрессивно. Они подходят для создания глубокого рельефа и сквозной резки. Слабые смеси используют для поверхностной маркировки и декоративного матирования.

Температура раствора ускоряет движение ионов. Повышение нагрева на 10 градусов может удвоить скорость съема металла. Важным условием выступает и сам тип сплава. Углеродистые стали травят быстрее меди или титана. Время нахождения детали в ванне рассчитывают по технологическим картам. При слишком долгом процессе возникает боковой подтрав. Раствор начинает выедать металл под краями защитной маски. Это портит геометрию тонких линий.

Для контроля процесса специалисты периодически извлекают деталь и измеряют глубину микрометром. Использование автоматических линий с постоянным перемешиванием состава дает самый стабильный и глубокий профиль без перепадов высот.

Взаимодействие металлов с кислотами и щелочами всегда сопровождается выделением газов. При обработке алюминия едким натром выделяется водород. Травление меди в азотной кислоте сопровождается появлением бурого газа - диоксида азота.

Эти вещества токсичны и опасны для органов дыхания человека. Поэтому на производствах устанавливают мощные системы приточно-вытяжной вентиляции. Вытяжки располагают прямо над зеркалом раствора в ваннах. Они улавливают пары в момент их образования и направляют в очистные фильтры.

Сотрудники цехов используют средства индивидуальной защиты. К ним относятся респираторы с фильтрами против кислых газов и защитные очки. Кожу рук защищают перчатки из нитрила или неопрена. Эти материалы не боятся прямого контакта с реагентами. Современные автоматизированные установки закрытого типа минимизируют риск для персонала. Весь цикл проходит внутри герметичной камеры. Оператор управляет процессом через пульт и не вдыхает вредные примеси.

Нержавеющая сталь содержит хром и никель - элементы, которые создают на поверхности прочную оксидную пленку. Обычные кислоты не могут ее разрушить. Для работы с этим металлом используют смеси на основе соляной и азотной кислот. Часто в состав добавляют хлорное железо. Этот компонент выступает катализатором и ускоряет процесс разрушения защитного слоя.

Предварительно сталь подвергают тщательному обезжириванию. Даже тонкая жировая пленка от пальцев помешает равномерному протеканию реакции.

Мастера учитывают марку стали. Аустенитные сплавы типа 304 или 316 сопротивляются химии лучше ферритных серий. Для них повышают температуру раствора до +45–55℃. После завершения травления на дне углублений может оставаться темный налет - шлам. Его удаляют в специальных осветляющих ваннах или с помощью ультразвуковой чистки.

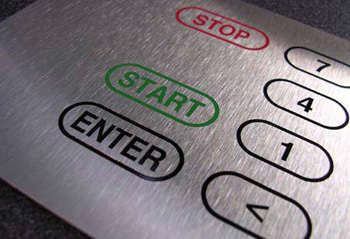

В итоге получается контрастное изображение. На матовом фоне нержавейки вытравленные участки выглядят темными или блестящими. Это зависит от выбранного финишного состава для пассивации поверхности.

Слив отработанных травильных растворов в канализацию запрещен законом. Жидкости содержат высокую концентрацию солей тяжелых металлов и остатки кислот. Это наносит непоправимый вред экологии. Предприятия используют системы нейтрализации прямо на месте или передают отходы лицензированным компаниям.

Процесс очистки начинается с выравнивания уровня кислотности (pH). В кислую среду добавляют известь или каустическую соду. Происходит бурная реакция, в результате которой образуется нейтральный солевой раствор и твердый осадок. Из полученной смеси выделяют ценные компоненты. Например, из растворов после травления меди можно извлечь чистый металл методом электролиза. Твердый осадок прессуют и высушивают. Его отправляют на специальные полигоны для захоронения токсичных отходов.

Очищенную воду часто возвращают в производственный цикл для промывки деталей. Это создает замкнутую систему и экономит ресурсы. Такой подход исключает штрафы от экологических служб и защищает окружающую среду от загрязнения ядовитыми стоками металлургического производства.

Электрохимическая гравировка требует подключения электрического тока. В этой схеме металлическая заготовка служит анодом. Мастера опускают деталь в электролит и подают напряжение. Ионы металла под действием тока переходят в раствор, и в целом процесс идет гораздо быстрее обычного химического травления.

Главный плюс метода заключается в точном управлении процессом. Оператор меняет силу тока и мгновенно останавливает съем металла простым нажатием кнопки. Это позволяет получать очень четкие границы рисунка без боковых подтравов.

Для электрохимии не нужны слишком агрессивные и концентрированные кислоты. Часто используют растворы обычных солей, что делает производство более экологичным и дешевым. Однако метод имеет ограничения: он подходит только для токопроводящих материалов. На деталях сложной конфигурации ток распределяется неравномерно. Это приводит к разной глубине рельефа на выступах и во впадинах.

Обычная химическая гравировка в этом плане более универсальна. Она дает одинаковую глубину на всей поверхности предмета независимо от его формы и удаленности от электродов.

Скорость удаления слоя металла измеряют в микрометрах за минуту. При стандартных условиях этот показатель составляет от 10 до 50 мкм в минуту. На темп влияют чистота сплава и состояние его поверхности. Известно, что литые детали с пористой структурой травятся быстрее проката.

Наличие легирующих добавок замедляет реакцию. По мере накопления солей в ванне процесс замедляется, поэтому для поддержания стабильной скорости в состав добавляют свежие порции кислоты или проводят регенерацию жидкости.

Интенсивное перемешивание раствора помогает удалять пузырьки газа и продукты распада из зоны контакта. Это увеличивает скорость обработки на 20–30%. В промышленных установках используют метод распыления. Форсунки подают реагент под давлением прямо на деталь. Капли смывают отработанный слой и приносят свежие ионы к металлу.

Это самый быстрый способ гравировки, который позволяет за короткое время получать глубокие штампы и клише. Точный расчет времени гарантирует соблюдение допусков в 0,05 мм на сложных чертежах.

Боковой подтрав - нежелательное расширение канавки под слоем защитной маски. Кислота действует не только вниз, но и в стороны, из-за чего тонкие линии могут смыкаться или отслаиваться. Для борьбы с этим эффектом мастера используют специальные добавки в растворы. Эти вещества создают на боковых стенках временную защитную пленку.

Реакция идет преимущественно в вертикальном направлении. Также важно правильно подбирать толщину защитного слоя. Слишком толстый фоторезист провоцирует завихрения раствора и ускоряет боковой износ.

Другой метод заключается в использовании многоступенчатого травления. Деталь вынимают, промывают и наносят дополнительную защиту на уже сформированные края. После этого продолжают углубление рельефа. В современной промышленности применяют анизотропное травление. Оно основано на разной скорости разрушения кристаллической решетки металла в разных направлениях. Это позволяет получать вертикальные стенки даже при большой глубине гравировки.

Термический режим определяет четкость и равномерность рисунка. При низких температурах реакция идет вяло и может остановиться вовсе. Это приводит к образованию пятен и неровного дна у гравировки. Слишком высокая температура вызывает быстрое испарение воды. Концентрация кислоты резко растет, что делает процесс неуправляемым. Защитный лак или фоторезист могут размягчиться и начать отслаиваться от металла.

Оптимальным диапазоном для большинства работ считают 35–45℃. Стабильность тепла поддерживают с помощью ТЭНов с титановой оболочкой или систем водяного охлаждения. Датчики постоянно передают данные на контроллер. Специалисты знают: колебание температуры даже на 2 градуса меняет итоговый размер детали на несколько микрон.

Для художественных работ это не принципиально, но при производстве печатных плат или деталей авиационных двигателей точность температуры стоит на первом месте. Равномерный нагрев всей ванны исключает появление зон с разной активностью химии и гарантирует одинаковое качество всей партии.

Маркировка электронных компонентов требует ювелирной точности. Здесь применяют технологию фотохимического фрезерования. На медную основу наносят слой жидкого фоторезиста методом центрифугирования. Это дает пленку толщиной всего 2–5 мкм.

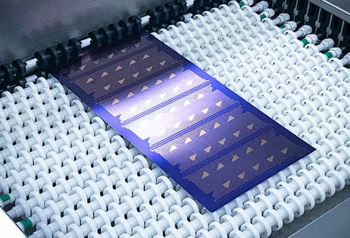

Через стеклянный фотошаблон передают мельчайшие символы и дорожки. Проявка удаляет лишний полимер. Затем заготовку помещают в конвейерную установку, где ее орошают мелкодисперсным туманом из раствора хлорной меди. Это обеспечивает минимальный размер капли и высокое разрешение печати.

Ширина линий при такой гравировке может составлять 50 мкм и меньше. После удаления защиты символы остаются четкими и легко читаются под микроскопом. Технология позволяет наносить маркировку на тысячи чипов одновременно. Весь процесс занимает несколько минут. Химический метод исключает механическое давление на хрупкую кремниевую подложку. Это гарантирует исправность электроники.

В конце детали промывают деионизированной водой. Она удаляет малейшие следы ионов, которые могут вызвать коррозию или короткое замыкание при эксплуатации устройства.

Срок службы раствора зависит от объема обрабатываемого металла и интенсивности работы. Мастера измеряют плотность жидкости ареометром. Когда плотность достигает критической отметки, раствор считают насыщенным солями. Он теряет способность эффективно растворять металл. Например, 1 литр хлорного железа может принять в себя до 50 г меди до заметного снижения активности. После этого процесс замедляется в 3–4 раза. Качество поверхности падает, появляется шероховатость и рыхлый налет.

Для продления жизни ванны используют системы постоянной фильтрации. Они удаляют твердые частицы и шлам. Крупные заводы применяют автоматическую регенерацию. В систему добавляют окислители или проводят электролиз для выделения излишков металла. Это позволяет не менять раствор месяцами. В небольших мастерских жидкость меняют чаще. Отработанный состав сливают в накопительные емкости для утилизации.

После извлечения из химии деталь требует обязательной нейтрализации остатков кислоты. Даже микроскопические дозы реагента в порах металла вызовут коррозию через несколько дней. Изделия промывают в проточной воде, а затем в слабом растворе соды. После этого заготовки сушат горячим воздухом.

Часто вытравленный рисунок заполняют цветными эмалями или красками. Это создает контраст и защищает углубления от грязи. Если краска не предусмотрена, поверхность могут подвергнуть пассивации - созданию тонкой защитной пленки.

Для придания блеска используют механическую полировку мягкими кругами. Это убирает матовость, которая часто возникает после воздействия химии. В некоторых случаях применяют гальваническое золочение или серебрение. Слой драгоценного металла ложится на рельеф и подчеркивает глубину гравировки. Если изделие будет работать в агрессивной среде, его покрывают лаком.
