Холодная сварка

В процессе интенсивного сдавливания металл в зоне контакта начинает течь в радиальных направлениях, что вызывает значительное увеличение площади поверхности. Твердая и хрупкая оксидная пленка не обладает такой же пластичностью, как чистая основа, поэтому она трескается и распадается на мелкие фрагменты. Через образовавшиеся разрывы выступают свежие слои металла, которые мгновенно сближаются на расстояние действия межатомных сил. Когда оксиды уходят из зоны стыка вместе с выдавленной массой, между деталями возникает прочная металлическая связь.

Этот механизм позволяет получить монолитное соединение без применения термического воздействия или химических реагентов. Для успешного протекания процесса необходимо обеспечить высокую степень деформации, которая для алюминия составляет 60-70%. Если давление будет недостаточным, то фрагменты пленки останутся в шве и помешают образованию надежного сцепления. Скорость приложения нагрузки также влияет на характер разрушения поверхностного слоя, потому что быстрый сдвиг эффективнее очищает зону контакта.

Поверхности заготовок предварительно обезжиривают и зачищают стальными щетками для уменьшения толщины естественных окислов. В итоге получают стык, который по своей чистоте и структуре полностью идентичен основному материалу заготовок.

Наилучшие результаты технология показывает на пластичных металлах с гранецентрированной кубической решеткой, таких как медь, алюминий, свинец и золото. Эти материалы обладают высокой способностью к холодной текучести под давлением, что облегчает разрушение поверхностных барьеров.

Алюминий и его сплавы варят холодным способом наиболее часто, так как они легко деформируются при комнатной температуре. Медь также отлично поддается такому воздействию, при этом прочность стыка часто оказывается выше прочности самой отожженной проволоки. Можно успешно соединять и разнородные пары, например, алюминий с медью, что крайне востребовано в производстве электротехнических шин.

Материалы с высокой твердостью и низкой пластичностью, такие как высокоуглеродистые стали, практически не поддаются холодной сварке в обычных условиях. Для их соединения требуются колоссальные давления, которые могут привести к разрушению самих заготовок или дорогостоящего инструмента.

Температура в цехе должна составлять не менее +20℃, чтобы металл сохранял свою естественную способность к деформации. Если заготовки имеют наклеп или внутренние напряжения, их предварительно отжигают для восстановления пластических свойств. Чистота сплава напрямую влияет на легкость образования межатомных связей, поэтому для ответственных узлов выбирают металлы с минимальным количеством примесей.

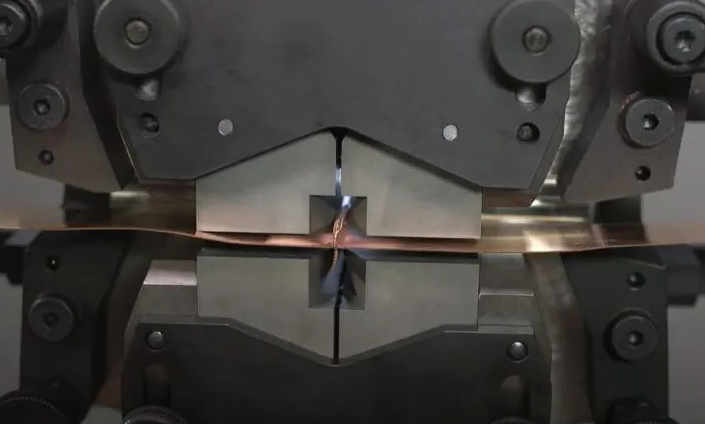

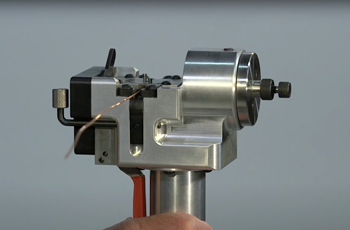

Для соединения концов проволоки используют специальные ручные или настольные прессы, которые оснащены зажимными губками с острыми насечками. Концы проволоки обрезают ровно, после чего их устанавливают в зажимы с небольшим вылетом навстречу друг другу.

В процессе работы механизм сближает губки с огромным усилием, что заставляет торцы проволоки упираться и деформироваться. Излишки металла выдавливаются в зазор между зажимами и образуют кольцевой грат, который выносит все загрязнения из зоны шва. Когда процесс завершают, грат легко удаляют механическим способом или он отпадает сам при разжатии зажимов. Такое соединение не имеет утолщений и обладает той же электрической проводимостью, что и целая проволока.

Метод незаменим при производстве кабелей, так как он позволяет наращивать длину материала без остановок волочильного стана. Прочность стыка на разрыв составляет не менее 95% от прочности основного металла, что исключает обрывы при последующей протяжке через фильеры.

Холодная текучесть - способность материала изменять свою форму под воздействием механических напряжений без предварительного нагрева. Когда давление в зоне контакта превышает предел текучести сплава, кристаллическая решетка начинает перестраиваться за счет движения дислокаций. Атомы перемещаются в новые положения, что позволяет заготовкам буквально сливаться в одно целое при комнатной температуре. Свойство наиболее выражено у мягких металлов, которые имеют большое количество плоскостей легкого скольжения внутри зерен.

Под прессом металл ведет себя подобно густой жидкости, которая заполняет все пустоты и неровности сопрягаемых поверхностей. Это явление обеспечивает тесный контакт между деталями на расстояниях, которые сопоставимы с параметрами атомной решетки.

Скорость течения материала зависит от величины приложенной силы и чистоты исходного сплава. Если в металле присутствуют твердые включения или легирующие добавки, текучесть снижается и требуется более мощное оборудование. Холодная деформация сопровождается упрочнением металла в зоне шва, что повышает его твердость и износостойкость.

При соединении листов используют пуансоны специальной формы, которые вдавливают один слой металла в другой под воздействием мощного пресса. На поверхностях листов образуются глубокие вмятины, а в зоне их соприкосновения происходит интенсивное радиальное истечение материала. Это движение разрушает оксиды и создает прочное точечное или шовное соединение за счет взаимного проникновения слоев. Толщина листов может составлять от 0.1 мм до 10 мм, но для массивных заготовок требуются усилия в сотни тонн.

Метод часто называют пуклеванием, если на поверхности формируется характерный замок без сквозного пробития материала. Соединение внахлест обладает отличной сопротивляемостью вибрационным нагрузкам, так как клеевые или термические швы в таких условиях могут треснуть. Отсутствие нагрева гарантирует, что листы не покроются цветами побежалости и не потеряют свои декоративные свойства.

Технологию активно применяют в производстве бытовой техники и алюминиевой посуды для крепления ручек или кронштейнов. Листы можно сваривать даже при наличии на них тонкого защитного покрытия или пленки, если пуансон имеет правильную геометрию.

При соблюдении технологии прочность стыка в большинстве случаев превышает прочность исходного металла заготовки. Это происходит из-за эффекта деформационного упрочнения, когда в процессе сжатия структура зерен измельчается и уплотняется. Если попытаться разорвать сваренную проволоку, разрыв почти всегда происходит в стороне от места соединения по основному телу.

Холодный шов не имеет термически ослабленных зон, которые характерны для дуговой или газовой сварки. Отсутствие фазы расплава исключает появление хрупких литейных структур и внутренних раковин, снижающих надежность узла. Металлическая связь на атомарном уровне обеспечивает монолитность шва на протяжении всего срока службы изделия. Соединение обладает высокой усталостной прочностью, поэтому оно выдерживает миллионы циклов изгиба без появления трещин.

В электротехнике холодная сварка гарантирует стабильное сопротивление контакта, которое не растет со временем из-за окисления. Нахлесточные соединения листов показывают отличную работу на срез, так как площадь сцепления в зоне деформации довольно велика. Если в процессе работы не было допущено перекоса заготовок, то симметрия шва обеспечивает равномерное распределение нагрузок.

Весь цикл образования межатомной связи под прессом занимает от 0.5 до 3 секунд - в зависимости от толщины металла. Основное время тратится на установку деталей в зажимы и их последующее извлечение после завершения цикла. На автоматических линиях производительность достигает 20 или 30 соединений в минуту, что значительно быстрее дуговой обработки.

Метод не требует времени на прогрев кромок, подачу газа или остывание шва перед следующим этапом. После разжатия губок деталь готова к дальнейшей механической обработке или монтажу без всяких пауз. Высокая скорость работы позволяет существенно снизить себестоимость массовой продукции в машиностроении. Отсутствие постобработки в виде зачистки от брызг или удаления шлака также ускоряет общий производственный процесс.

В волочильных цехах холодная сварка проволоки происходит «на лету», что исключает простои дорогостоящих станков. Если используют многоточечные прессы, то одновременно формируется до 10-15 соединений на одной панели. Процесс легко поддается роботизации, так как манипулятору проще позиционировать детали под прессом, чем вести горелку по сложной траектории.

Стальные сплавы с высоким содержанием углерода обладают низкой пластичностью и высоким сопротивлением деформации при комнатной температуре. Чтобы заставить такой металл течь в зоне контакта, требуются удельные давления, превышающие 3000 МПа. При таких нагрузках инструмент пресса изнашивается мгновенно, а в самой стали начинают возникать микротрещины из-за хрупкости.

Оксидная пленка на стали гораздо прочнее и толще, чем на алюминии, и она не разрушается полностью при сжатии. В результате межатомная связь получается точечной и слабой, что делает шов непригодным для несения нагрузок. Твердость материала препятствует взаимному проникновению слоев на необходимую глубину.

Даже при использовании экстремальных давлений прочность холодного стыка на стали остается нестабильной из-за быстрого восстановления окислов. Если повысить температуру до +600℃ для улучшения пластичности, процесс перейдет в разряд диффузионной сварки, которая требует вакуума.

Для стальных конструкций всегда выбирают термические методы, где плавление кромок гарантирует надежное сплавление. Холодная сварка остается узкоспециализированным инструментом для работы с цветными и мягкими металлами.

В зоне соединения отсутствует слой литого металла с измененной структурой, который обычно имеет повышенное электрическое сопротивление. Атомы двух заготовок вступают в непосредственный контакт, что создает единую кристаллическую решетку на границе раздела.

Площадь фактического контакта при холодной сварке превышает сечение самой проволоки из-за сильной осадки металла. Это приводит к тому, что сопротивление в месте шва оказывается даже ниже, чем на целом участке проводника. Отсутствие пор и включений шлака исключает локальный перегрев стыка при прохождении больших токов.

Метод обеспечивает стабильность характеристик узла в течение десятилетий эксплуатации под нагрузкой. Холодная сварка предотвращает образование гальванических пар при соединении алюминиевых жил с медными наконечниками. Стык получается настолько плотным, что кислород из воздуха не может проникнуть к границе раздела металлов и вызвать их окисление. Это важно для силовых трансформаторов и распределительных устройств, где надежность контактов определяет пожарную безопасность объекта.

Способность металлов свариваться без нагрева при тесном контакте открывает огромные возможности для сборки наноразмерных устройств и сенсоров. На наноуровне силы поверхностного натяжения и адгезии становятся доминирующими, что упрощает процесс образования связей между элементами.

Ученые используют микроманипуляторы для точной стыковки золотых или серебряных нанопроволок, которые соединяются мгновенно при легком соприкосновении. Это позволяет создавать сложные трехмерные схемы внутри микросхем без риска термического повреждения соседних узлов. Холодный метод обеспечивает идеальную передачу сигналов в квантовых компьютерах и высокочувствительных датчиках давления.

В будущем холодная сварка может стать основным методом производства новых композитных материалов с уникальными свойствами. Можно будет создавать многослойные структуры из металлов и углеродных нанотрубок, которые сохранят свою прочность благодаря отсутствию нагрева. Развитие прецизионного прессового оборудования сделает возможной сборку механизмов размером в несколько микрон.
