Контроль проникающими веществами

Капиллярный контроль предназначен исключительно для обнаружения дефектов, которые имеют выход на поверхность изделия. К ним относят микроскопические трещины, поры, несплошности, закаты, рыхлоты и сквозные свищи.

Уникальность метода заключается в его способности визуально увеличивать поперечное сечение дефекта в десятки раз. Когда проникающее вещество, называемое пенетрантом, за счет капиллярных сил заполняет полость трещины, а затем извлекается проявителем, на поверхности образуется яркий индикаторный след. Этот след гораздо шире самой трещины, что позволяет человеческому глазу легко обнаружить повреждение шириной всего в несколько микрон.

Метод незаменим в тех случаях, когда дефекты слишком малы для визуального осмотра, а магнитные методы контроля неприменимы из-за свойств материала, например, при проверке изделий из аустенитных нержавеющих сталей, алюминиевых или титановых сплавов.

Да, согласно государственному стандарту 18442-80 капиллярный контроль разделяется на пять основных классов чувствительности в зависимости от минимального размера выявляемого дефекта.

Первый класс самый высокий, он позволяет обнаруживать трещины шириной менее одного микрона. Второй считается наиболее распространенным в машиностроении и строительстве, он ориентирован на выявление дефектов шириной от одного до десяти микрон. Третий и четвертый классы имеют порог чувствительности до 100 и 500 микрон соответственно. Пятый класс технологический, его применяют для грубой оценки качества.

Выбор класса чувствительности определяется на этапе проектирования изделия и фиксируется в технической документации. Важно понимать, что достижение высокого класса требует идеальной подготовки поверхности и использования высококачественных дефектоскопических наборов, что увеличивает стоимость и время проведения работ.

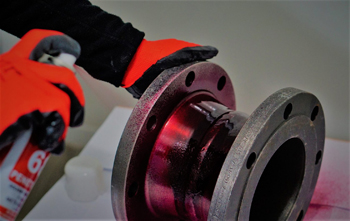

Цветной метод предполагает использование пенетрантов ярко-красного или розового цвета, которые создают контрастный рисунок на белом фоне проявителя. Этот способ наиболее популярен благодаря простоте, так как осмотр проводится при обычном дневном или электрическом освещении без специального оборудования.

Флуоресцентный метод основан на использовании составов, которые светятся ярко-желтым или зеленым цветом под воздействием ультрафиолетового облучения. Чувствительность флуоресцентного метода значительно выше, чем у цветного, так как глаз человека гораздо острее реагирует на светящиеся объекты на темном фоне. Однако он требует затемнения помещения и наличия УФ-ламп.

Существует также комбинированный метод, сочетающий оба подхода. Выбор зависит от требуемого класса точности: для ответственных деталей авиационных двигателей или атомных реакторов чаще применяют флуоресцентный контроль, а для общестроительных металлоконструкций достаточно цветного.

Метод капиллярного контроля универсален и может применяться практически на любых непористых материалах. Сюда входят все виды черных и цветных металлов, пластмассы, стекло и плотная керамика.

Главное условие в том, чтобы материал не впитывал пенетрант всей поверхностью. Именно поэтому метод категорически не подходит для пористых материалов, таких как бетон, дерево, пенопласт или некоторые виды порошковых металлов с высокой остаточной пористостью. В таких материалах проникающее вещество заполнит все поры, и после нанесения проявителя все изделие окрасится в цвет пенетранта, что сделает невозможным выделение реальных дефектов.

Также метод может быть неэффективен на поверхностях с очень высокой шероховатостью, так как неровности металла будут задерживать краску, создавая сильный фоновый шум и маскируя настоящие трещины.

Подготовка поверхности - самый ответственный этап, и использование абразивных инструментов требует осторожности. Такие методы, как пескоструйная обработка, зачистка наждачной бумагой или металлическими щетками, могут привести к завальцовыванию или затиранию кромок дефектов.

Мягкие металлы, например алюминий или медь, легко деформируются под механическим воздействием, в результате чего вход в узкую трещину может быть перекрыт тонким слоем размазанного металла. В итоге пенетрант не сможет проникнуть внутрь дефекта и контроль покажет отсутствие повреждений там, где они есть на самом деле.

Профессионалы рекомендуют использовать химические методы очистки или ультразвуковые ванны. Если же механическая зачистка неизбежна, после нее часто проводят легкое травление поверхности специальными составами для удаления наклепанного слоя и повторного вскрытия устьев скрытых трещин.

Время пропитки или выдержки пенетранта необходимо для того, чтобы жидкость под действием капиллярного давления полностью заполнила полость дефекта до самого дна. Согласно нормативам оно обычно составляет от 5 до 20 минут, но может быть увеличено при работе в условиях низких температуры.

На длительность процесса влияют вязкость пенетранта, материал изделия и предполагаемый характер дефектов. Для обнаружения очень узких и глубоких трещин требуется больше времени, чем для выявления крупных пор. Слишком короткая выдержка приведет к тому, что индикаторный след будет слабым и невыразительным. Слишком долгая может привести к высыханию пенетранта на поверхности, что затруднит его последующее удаление и создаст грязный фон.

Опытный дефектоскопист всегда выдерживает точное время, указанное в технологической карте, чтобы гарантировать максимальную контрастность и достоверность картины.

Удаление избытков проникающего вещества - самый деликатный этап контроля. Задача в том, чтобы полностью очистить гладкую поверхность металла, не затронув жидкость, которая уже впиталась в трещины. Если использовать слишком много растворителя или прикладывать чрезмерное механическое усилие при протирке, пенетрант будет вымыт из полости дефекта и проявителю будет нечего вытягивать на поверхность. В результате опасная трещина останется незамеченной.

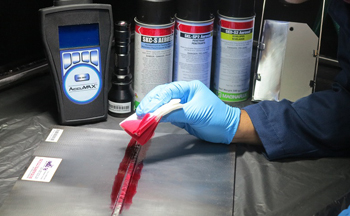

Рекомендуется сначала удалить основную массу краски сухой безворсовой салфеткой, а затем аккуратно протереть поверхность салфеткой, лишь слегка смоченной очистителем. Категорически запрещено лить очиститель прямо на деталь после нанесения пенетранта.

Качество очистки проверяется визуально: поверхность должна стать чистой, но без признаков обесцвечивания тех зон, где предположительно находятся дефекты.

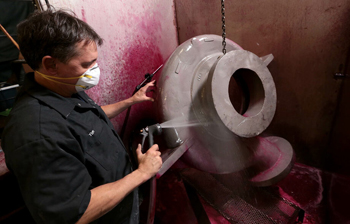

Проявитель - белая мелкодисперсная взвесь сорбента в быстросохнущем растворителе. При нанесении на деталь он образует тонкий пористый слой, который работает по принципу промокашки. За счет адсорбции вытягивает пенетрант из глубины дефекта на поверхность. При этом происходит боковое растекание красителя, благодаря чему след от микротрещины становится в несколько раз шире и ярче.

Наносить проявитель нужно тонким равномерным слоем. Слишком толстый может полностью перекрыть выход пенетранта и скрыть дефект. Слишком тонкий или неравномерный не обеспечит нужной контрастности.

Оценка результатов начинается обычно через пять или десять минут после высыхания проявителя, когда индикаторные следы полностью сформировались. По характеру пятна специалист может определить не только тип дефекта, но и его примерную глубину и направление развития.

Стандартные наборы для капиллярного контроля рассчитаны на работу в диапазоне температур от +5 до +50 градусов. При отрицательных температурах вязкость пенетранта резко возрастает, он теряет свою проникающую способность, а растворители в очистителе и проявителе испаряются слишком медленно. Это делает обычный контроль недостоверным.

Однако существуют специальные низкотемпературные наборы, которые позволяют проводить дефектоскопию при морозе до -10-20 градусов. В состав таких средств входят особые присадки, сохраняющие текучесть химикатов. Также на морозе значительно увеличивается время выдержки пенетранта, иногда до 40 или 60 минут.

При работе в зимний период дефектоскопист обязан использовать только сертифицированные зимние составы и проводить калибровку процесса на контрольных образцах с искусственными дефектами непосредственно в условиях проведения работ.

Капиллярный контроль - один из основных методов проверки качества сварки, особенно на нержавеющих сталях и цветных металлах. Метод позволяет выявить поверхностные трещины в самом шве и в околошовной зоне, которые могут возникнуть из-за термических напряжений. Также легко обнаруживаются свищи, выходящие на поверхность поры и несплавления кромок.

Важная особенность при контроле сварки - необходимость тщательного удаления шлака и брызг металла перед началом работ, так как неровности шва создают ложные индикаторные следы.

Часто капиллярный контроль применяют для проверки первого корневого слоя многослойного шва, чтобы убедиться в отсутствии дефектов перед наложением последующих валиков. Это позволяет избежать исправления брака в глубине готового соединения, что потребовало бы полной вырезки шва. Метод также эффективен для контроля герметичности сосудов и трубопроводов путем нанесения пенетранта с одной стороны, а проявителя с другой.

Интерпретация результатов требует от специалиста опыта и знания технологии производства проверяемой детали. Ложные индикаторные следы могут возникать из-за плохой очистки поверхности, наличия ворсинок от ветоши, следов коррозии или конструктивных особенностей, например, в местах плотной посадки деталей.

Отличить их от реальных дефектов можно по характеру развития пятна. Реальный дефект постоянно подпитывает проявитель краской, поэтому индикаторный след со временем растет и становится ярче. Ложный след после удаления и повторного нанесения проявителя обычно не проявляется снова. Кроме того, трещины имеют характерную извилистую или ветвистую форму, а поры выглядят как четкие точки.

При возникновении сомнений инспектор проводит повторную проверку подозрительного участка с более тщательной подготовкой поверхности, что позволяет полностью исключить ошибку и дать объективное заключение о качестве изделия.

Финальная очистка после завершения всех процедур контроля обязательна. Остатки белого проявителя, который представляет собой порошок адсорбента, могут негативно повлиять на последующие процессы обработки металла. Например, порошок будет мешать качественному нанесению лакокрасочных покрытий, гальваники или защитных эмалей, вызывая их отслоение.

Если деталь предназначена для работы в узлах трения, остатки абразивного проявителя могут привести к ускоренному износу механизмов. Кроме того, некоторые компоненты проникающих составов при длительном контакте с металлом и влагой воздуха могут провоцировать точечную коррозию, особенно на чувствительных сплавах.

Поэтому после фиксации всех результатов дефектоскопии деталь должна быть тщательно промыта водой или очистителем и просушена. Это гарантирует сохранение товарного вида изделия и его готовность к дальнейшей сборке или эксплуатации в составе сложных технических систем.
