Ковка на кузнечных молотах

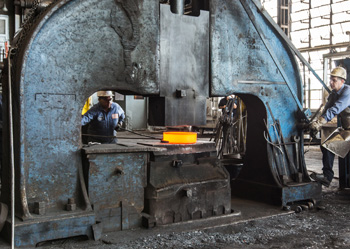

Основное различие заключается в характере передачи энергии и в глубине проработки структуры металла. Кузнечный молот - машина динамического, ударного действия. Кинетическая энергия падающих частей передается заготовке мгновенно, что вызывает высокие скорости деформации. Это идеально подходит для мелких и средних поковок, так как удар «встряхивает» кристаллическую решетку, эффективно измельчая зерно в поверхностных слоях. Пресс же действует статически, медленно «продавливая» металл на всю глубину, что необходимо для работы с очень крупными слитками.

Для заказчика выбор в пользу молота часто обусловлен возможностью получить более мелкозернистую структуру и высокую производительность при изготовлении деталей массой до 2–5 т. Кроме того, молот позволяет выполнять операции, требующие резких импульсов, такие как рубка или интенсивная протяжка, с меньшими затратами времени на переналадку оборудования. Это снижает итоговую стоимость партии.

Свободная ковка на молотах не прецизионный процесс, поэтому поковки всегда имеют припуски на последующую механическую обработку. Точность регламентирует ГОСТ 7829-70. Величина отклонений зависит от габаритов детали и от её конфигурации: для небольших поковок допуски могут составлять 2–5 мм, для крупных - 10–15 мм и более.

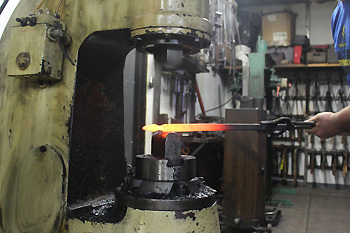

На точность влияют квалификация кузнеца (деформация контролируется «на глаз» или по шаблонам), износ бойков и температурный режим. Важно понимать, что свободная ковка на молоте направлена на придание металлу необходимых механических свойств и приближенной формы.

При заказе следует закладывать толщину слоя под черновое точение или фрезерование, чтобы полностью удалить окалину и выйти на чистовые размеры. Если требуется точность выше 1–2 мм без мехобработки, следует рассматривать вариант горячей объемной штамповки.

Для ковки на молотах идеально подходят углеродистые и низколегированные конструкционные стали (например, ст3, сталь 20, 35, 45, 40Х, 09Г2С). Они обладают высокой пластичностью в нагретом состоянии и широким температурным интервалом ковки.

Трудности возникают при работе с высокоуглеродистыми, инструментальными и высоколегированными сталями (например, Х12МФ, Р6М5, нержавеющие марки). Из-за низкой теплопроводности такие сплавы требуют очень медленного и равномерного нагрева, иначе при первом же ударе молота заготовка покроется глубокими трещинами. Кроме того, высоколегированные стали имеют узкий температурный диапазон: если металл остынет ниже критической отметки, он становится хрупким.

Заказывая ковку из специфических сплавов, важно уточнять наличие у исполнителя опыта работы с конкретной маркой и оборудования для точного термического контроля. Ведь ударное воздействие молота гораздо агрессивнее к «капризным» сталям, чем плавное давление пресса.

Преимущество ковки на молоте в создании направленной макроструктуры (волокнистости). При ударах бойка поры и микропустоты внутри слитка «завариваются», а зерна металла вытягиваются в направлении течения материала.

В отличие от мехобработки, где резец перерезает естественные волокна металла, ковка заставляет их огибать контур детали. Это придает изделию исключительную прочность на изгиб и разрыв. Если сравнивать с литьем, ковка исключает такие дефекты, как газовая пористость или ликвационная неоднородность.

В результате деталь, прошедшая через молот, обладает повышенной ударной вязкостью и усталостной прочностью. Именно поэтому для критических узлов - валов, рычагов, крюков, фланцев высокого давления - технические регламенты требуют использования именно поковок. Эти детали способны выдерживать экстремальные динамические нагрузки, которые разрушили бы литое или точеное изделие.

Технологические возможности ограничиваются массой падающих частей (МПЧ) молота. На небольших пневматических молотах с МПЧ от 50 до 250 кг производят детали весом от нескольких сотен граммов до 10–20 кг. Крупные паровоздушные молоты с МПЧ более 5 т позволяют работать с заготовками весом до 3–5 тонн. Но стоит учитывать экономическую целесообразность: изготовление на тяжелом молоте мелких деталей весом в 1 кг невыгодно из-за огромного расхода энергии.

Верхний предел ограничен не только мощностью удара, но и возможностями подъемно-транспортного оборудования цеха. Если вес детали превышает 5–10 т, свободную ковку переносят на гидравлические прессы, так как энергии удара молота перестает хватать для деформации центральных слоев металла: удар затухает на поверхности, оставляя сердцевину рыхлой.

Для оптимального заказа важно подбирать исполнителя, чей парк оборудования соответствует весовой категории вашей детали.

Припуски и напуски - «лишний» металл, который закладывается сверх размеров чистовой детали. Припуски необходимы для компенсации неровностей поверхности, слоя окалины и возможных отклонений от формы, которые будут устранены при механической обработке.

Напуски добавляют для упрощения формы поковки в тех местах, где молотом невозможно выполнить сложные выступы или глубокие впадины. Например, небольшие отверстия или узкие канавки. Чем сложнее конфигурация детали при свободной ковке, тем больше будет объем напусков.

Для заказчика это означает увеличение веса закупаемого металла и рост затрат на его последующее удаление стружкой. Опытный технолог всегда ищет баланс. Иногда выгоднее заказать поковку простой формы (прямоугольник или цилиндр) и потратить больше времени на станке, чем пытаться приблизить форму к чертежу на молоте, рискуя получить брак по геометрии или переплачивая за сложность кузнечных работ.

Наиболее опасные дефекты - поверхностные и внутренние трещины, возникающие из-за неправильного нагрева или ковки «холодного» металла. Если кузнец продолжает работу при температуре ниже предела ковкости, металл теряет пластичность и рвется.

Еще один частый дефект - «зажим» (закат). Он образуется, когда складка металла при ударе заминается внутрь тела детали, создавая скрытую полость. В эксплуатации такой зажим становится концентратором напряжений и приводит к разрушению узла.

Также возможен пережог - результат слишком долгого нахождения стали в печи при критически высоких температурах. Пережженный металл полностью теряет связь между зернами и рассыпается под молотом. Восстановить его невозможно, это неисправимый брак.

Для исключения подобных рисков на производстве должен осуществляться жесткий контроль температурного режима (пирометрия) и визуальный осмотр заготовок на каждом этапе перекова.

В кузнечном деле важна не только сила, но и кратность деформации, называемая уковом. Коэффициент укова рассчитывается как отношение площади поперечного сечения исходной заготовки к площади сечения готовой поковки.

Оптимальным считается уков в диапазоне от 3 до 5. Слишком малое количество ударов (низкий уков) не обеспечит достаточного уплотнения структуры металла, и деталь сохранит свойства литого слитка. Чрезмерное же количество ударов при остывающем металле ведет к наклепу - упрочнению, сопровождающемуся потерей пластичности и ростом внутренних напряжений, что чревато спонтанным появлением трещин.

Профессиональный кузнец распределяет удары так, чтобы максимально интенсивно деформировать металл в «горячем» интервале и завершить отделочные операции точно при достижении нижней температурной границы. Это обеспечивает идеальный баланс прочности и вязкости материала.

Ковка на молоте, как правило, улучшает свариваемость сталей по сравнению с литыми заготовками. Благодаря интенсивному уплотнению структуры и удалению газовых микропор металл становится более однородным. Это минимизирует риск возникновения сварочных дефектов, таких как горячие трещины или непровары, вызванные газовыми включениями в основном металле.

Но стоит учитывать, что в процессе ковки в металле накапливаются внутренние напряжения. Если деталь после молота не прошла процедуру отжига или нормализации, при сварке локальный нагрев может вызвать деформацию (коробление) изделия или появление трещин в околошовной зоне. Поэтому для ответственных конструкций рекомендуется выполнять предварительную термическую обработку поковки перед сварочными работами.

В целом кованый фланец или патрубок всегда будет свариваться надежнее и стабильнее, чем аналогичная деталь, полученная методом литья.

Свободная ковка на молоте считается одним из самых оперативных способов получения заготовок, особенно для единичных заказов и малых партий. В отличие от объемной штамповки здесь не требуется проектирование и изготовление дорогостоящих штампов, которое может занимать от 2 до 8 недель.

Работа начинается сразу после согласования чертежа и наличия металла. Основное время уходит на прогрев заготовок в печах (от нескольких часов до суток в зависимости от сечения) и на сам процесс ковки. Партия из 10–50 средних поковок может быть изготовлена за несколько рабочих смен. Литье часто проигрывает в сроках из-за необходимости изготовления модельной оснастки и длительного цикла остывания отливок в формах.

Таким образом, ковка на молоте - «скорая помощь» в металлообработке, позволяющая быстро получить надежную деталь, если производство простаивает из-за поломки оригинального узла или требуется изготовить опытный образец.

Цена формируется из нескольких факторов: стоимости металла, энергозатрат на нагрев и работу молота, а также трудоемкости. Вес заготовки - ключевой параметр, так как в свободной ковке коэффициент использования металла ниже, чем при штамповке, из-за больших припусков. Заказчик оплачивает вес исходного металла, часть которого уйдет в стружку. Энергозатраты зависят от марки стали: тугоплавкие сплавы требуют долгого нагрева в печах.

Трудоемкость растет пропорционально сложности формы: чем больше переходов (прошивка отверстий, раскатка колец, высадка фланцев), тем дороже работа мастера. Также на цену влияет объем партии. Для ковки не нужны штампы, но подготовка производства, в том числе наладка молота и разогрев печей, распределяется на количество деталей.

Мелкая серия из 1–3 штук всегда будет значительно дороже в пересчете на килограмм, чем партия из 20–30 аналогичных изделий, из-за высокой доли подготовительных расходов.

Проведение термической обработки после окончания ковки обязательно для большинства ответственных изделий. В процессе деформации под молотом и последующего неравномерного охлаждения в металле возникают значительные внутренние напряжения, а структура зерен может быть неоднородной.

Чаще всего применяют отжиг или нормализацию. Эти процессы позволяют «успокоить» металл, выровнять твердость по всему объему и подготовить структуру к последующей чистовой механической обработке. Инструмент будет меньше тупиться, а деталь не «поведет» при снятии стружки. Для некоторых марок сталей термообработка после ковки - единственный способ избежать так называемых флокенов (внутренних надрывов).

Если заказчик отказывается от термообработки в целях экономии, он рискует тем, что деталь может внезапно разрушиться при эксплуатации. Может появиться и скрытый брак, который обнаружится только на финальных стадиях производства.
