Кузнечная сварка

Кузнечная сварка показывает наилучшие результаты при работе с мягким малоуглеродистым железом и сталями с содержанием углерода до 0,3%. Такие материалы обладают широким температурным интервалом пластичности, поэтому они легче переходят в вязкое состояние перед ударом.

Когда используют высокоуглеродистые или легированные сплавы, процесс значительно усложняется из-за их склонности к быстрому пережогу. Примеси хрома или вольфрама создают на поверхности тугоплавкие оксидные пленки, которые препятствуют свободному перемещению атомов между заготовками. Для создания качественных инструментов часто комбинируют твердую сталь с мягкой железной основой. Это позволяет получить изделие с острой режущей кромкой и прочным вязким телом.

Успех операции зависит от химической чистоты металла, так как избыток серы или фосфора вызывает хрупкость шва при высоких температурах. Перед началом работ заготовки проверяют на отсутствие внутренних расслоений и глубоких трещин. Если сталь содержит много легирующих элементов, кузнецу приходится применять специальные химические составы для растворения защитных слоев.

Контроль температуры при ручной ковке осуществляют визуально, по изменению цвета поверхности заготовки в горне. Для сварки сталь должна достичь состояния «белого каления», которое соответствует температуре +1200-1350℃. В этот момент металл начинает излучать ослепительный желтовато-белый свет, а его поверхность приобретает специфический зеркальный блеск. Если заготовка выглядит просто ярко-красной, нагрева недостаточно для разрушения оксидных барьеров и начала диффузии.

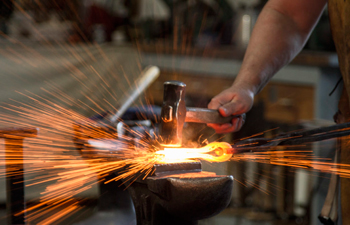

Кузнец внимательно следит за появлением первых мелких искр, которые сигнализируют о начале оплавления поверхностного слоя. Такое состояние называют «сварочным жаром», когда металл становится липким и вязким.

Превышение этого температурного порога ведет к необратимому повреждению структуры, так как кислород начинает проникать вглубь кристаллической решетки. Пережженный металл теряет связь между зернами и просто рассыпается под ударами молота. Чтобы избежать порчи дорогой детали, нагрев ведут плавно и равномерно по всему сечению.

Для защиты от пережога заготовку периодически поворачивают в пламени и присыпают чистым песком. Когда цвет становится равномерным по всей зоне стыка, деталь немедленно переносят на наковальню для нанесения ударов.

Специальные порошковые флюсы защищают раскаленный металл от интенсивного окисления в камере горна. При нагреве выше +800℃ на стали мгновенно нарастает слой черной окалины, который выступает в роли изолятора и мешает слиянию поверхностей.

Бура или очищенный речной песок при контакте с горячим металлом плавятся и образуют жидкую стекловидную пленку. Эта среда герметично закрывает зону стыка от кислорода и одновременно растворяет уже появившиеся оксиды. В результате поверхности остаются химически чистыми, что создает идеальные условия для образования новых атомных связей под давлением. Флюс также снижает поверхностное натяжение расплава, обеспечивая более легкое перемешивание структур.

В момент нанесения первого удара молотом жидкий защитный слой вместе с растворенной грязью вылетает из зоны контакта. Подобное самоочищение шва гарантирует отсутствие внутри него шлаковых включений и пустот. Если пренебречь использованием флюса, между заготовками останутся островки окалины, которые станут очагами будущих трещин.

Для разных типов сплавов подбирают индивидуальные составы смесей на основе хлоридов или карбонатов. Буру часто смешивают с мелкими стальными опилками для улучшения теплопередачи внутри глубоких пазов.

Технология многократной кузнечной переварки позволяет создавать уникальные композитные материалы с чередованием слоев разной твердости. Этот метод лежит в основе получения легендарной дамасской стали, когда пакет из пластин сваривают в единый блок, а затем вытягивают и складывают заново.

Подобный цикл повторяют десятки или сотни раз для достижения идеальной однородности и высокой плотности металла. В результате получается клинок, который сочетает в себе бритвенную остроту твердой стали и исключительную упругость мягкого железа. Другие методы сварки не позволяют достичь такой тонкой микроструктуры без образования грубых литых швов. Кузнечная обработка сохраняет волокнистое строение проката, что повышает сопротивляемость изделия на излом.

Процесс также способствует очищению сплава от вредных примесей и равномерному распределению углерода по всему объему. Каждый новый удар молота уплотняет структуру и вытесняет микроскопические газовые пузырьки. На поверхности готового изделия после травления проявляется неповторимый узор, который служит подтверждением высокого качества ручного труда. Кузнечная сварка пакета исключает риск появления зон термического влияния с пониженной прочностью.

Для надежного сцепления контактные плоскости деталей делают слегка выпуклыми или придают им форму полого конуса. Подобная геометрия обеспечивает начало контакта в центральной точке стыка при первом ударе молота. Когда центр деталей смыкается, жидкий флюс и остатки окалины выдавливаются от середины к краям без задержки внутри шва.

Если поверхности будут идеально плоскими или вогнутыми, вредные включения окажутся запертыми внутри монолита. В результате образуются скрытые дефекты и непровары, которые приведут к разрушению узла под нагрузкой. Правильная подготовка формы заготовок необходима для получения герметичного и прочного соединения.

Перед нагревом кромки тщательно зачищают от ржавчины и масла с помощью грубых напильников или щеток. Наличие глубоких борозд после механической обработки даже приветствуется, так как они увеличивают площадь фактического соприкосновения при деформации. Мастер учитывает направление ударов, чтобы металл растекался равномерно во все стороны от оси симметрии. Когда детали сваривают «внахлест», края заготовок предварительно утончают для создания плавного перехода по толщине. Это исключает появление резких ступенек и концентраторов напряжений в готовой конструкции.

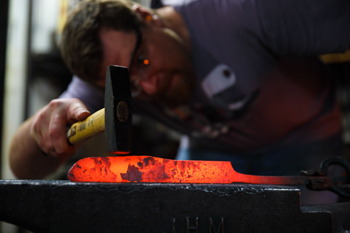

Массивная стальная наковальня выступает в роли жесткой опоры, которая поглощает энергию ударов и возвращает часть силы обратно в заготовку. Ее вес должен превышать массу молота в 20-30 раз для обеспечения стабильности процесса.

Когда кузнец наносит удар по раскаленному металлу, тяжелое основание предотвращает гашение энергии за счет вибраций или смещения стола. Нижняя деталь при этом получает такой же мощный импульс деформации, как и верхняя часть пакета. Такая симметрия воздействия необходима для одновременного разрушения оксидных пленок на обеих контактных поверхностях.

Поверхность инструмента должна быть закалена до высокой твердости, чтобы не деформироваться под воздействием горячей стали. Острые ребра наковальни используют для локальной подрезки или формирования изгибов вблизи зоны сварки. Если опора будет слишком легкой, большая часть физических усилий уйдет в сотрясение пола и фундамента мастерской.

Первый удар по раскаленным заготовкам должен быть легким и точным для надежной фиксации элементов относительно друг друга. В этот момент поверхности только соприкасаются и кузнец проверяет правильность совмещения кромок.

Слабое воздействие позволяет вытеснить основную массу жидкого флюса и шлака из центральной зоны стыка без разбрызгивания. Если ударить сразу со всей силы, детали могут соскользнуть или перекоситься, что приведет к неисправимому браку. Постепенное нарастание мощности обеспечивает равномерное развитие зоны контакта и плавное перемешивание атомов металла. Ритмичные движения позволяют контролировать процесс осадки на каждом этапе деформации.

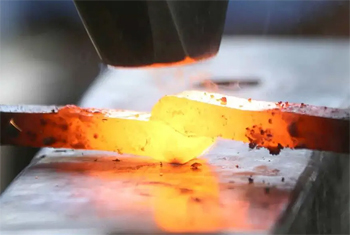

Когда детали «схватываются» в одной точке, силу последующих ударов увеличивают для окончательного уплотнения структуры. Мощные замахи способствуют глубокому проплавлению и исчезновению границы раздела между старыми поверхностями. Мастер ведет молот от середины к краям, выгоняя остатки газов и мелкие частицы окалины. Такая техника гарантирует монолитность шва и отсутствие внутренних пустот. Финальные удары наносят для придания изделию нужной геометрической формы и сглаживания переходов.

Сварка нержавеющих сталей ковкой относится к чрезвычайно сложным задачам из-за высокого содержания хрома и никеля в сплаве. Эти элементы мгновенно образуют на воздухе очень прочную и тугоплавкую оксидную пленку, которая не растворяется обычными флюсами. Для успешного соединения требуются агрессивные химические реагенты на основе фторидов или работа в защитной атмосфере.

Температурный интервал для нержавейки крайне узок, поэтому риск недогрева или пережога возрастает в несколько раз. Малейшее отклонение от режима ведет к расслоению пакета при первой же попытке деформации. В современных мастерских такие работы выполняют редко и только при изготовлении художественного ламината.

Для получения надежного стыка нержавеющие листы иногда помещают в герметичный стальной контейнер вместе с горючими материалами. При нагреве внутри капсулы выгорает кислород, что позволяет поверхностям оставаться чистыми без использования открытого флюса. Технология обеспечивает высокое качество сцепления на молекулярном уровне при условии мощного прессования. После завершения процесса контейнер удаляют механическим путем, обнажая готовое комбинированное изделие.

Появление пустых участков в середине соединения свидетельствует о нарушении технологии подготовки поверхностей или о слабом давлении. Чаще всего это происходит из-за использования вогнутых заготовок, которые запирают воздух и шлак внутри зоны контакта. Для устранения дефекта контактные плоскости всегда делают выпуклыми, обеспечивая выход всех продуктов сгорания наружу.

Важно следить за температурой в глубине металла, так как остывание середины происходит быстрее краев на холодном воздухе. Мастер должен переносить детали из горна на наковальню мгновенно для сохранения «сварочного жара» во всем объеме заготовки. Регулярная очистка инструмента от старой окалины также предотвращает появление инородных прослоек.

Если непровар все же возник, деталь приходится нагревать повторно и проводить операцию сварки заново с большим усилием. Иногда помогает использование более активных флюсов, которые проникают в узкие щели и растворяют накопившиеся оксиды. При работе с массивными прутками применяют механические молоты или прессы для обеспечения сквозной проработки структуры.

Контроль качества проводят методом простукивания: чистый звонкий звук подтверждает монолитность узла, глухие удары указывают на наличие внутренних пустот, требующих немедленного исправления.

Ручной молот обеспечивает мастеру идеальное чувство металла и позволяет точно дозировать силу каждого отдельного удара. Этот инструмент незаменим при выполнении мелких художественных работ и сварке тонких декоративных элементов. Кузнец может мгновенно менять угол наклона бойка для проработки сложных участков и углов.

Но физические возможности человека ограничены, поэтому ручной способ не подходит для разделки массивных заготовок сечением более 40 мм. Скорость остывания металла часто превышает скорость ручной обработки, что требует частых повторных нагревов в горне. Ручной труд ценится за индивидуальность, но уступает в производительности промышленным методам.

Пневматический молот развивает колоссальную энергию удара и поддерживает высокую частоту воздействий на протяжении долгого времени. Использование мощного привода позволяет сваривать крупные поковки и блоки за один цикл нагрева, пока сталь сохраняет пластичность. Деформация в этом случае происходит быстрее и глубже, что гарантирует исчезновение границ раздела между слоями металла.

Оператор управляет машиной с помощью педали, освобождая обе руки для надежного удержания заготовки длинными клещами. Пневматика обеспечивает стабильность качества шва в серийном производстве инструментов и деталей машин.

Пережог - критический дефект, который возникает при длительном нахождении металла в зоне температур выше +1400℃. При таком нагреве кислород из воздуха начинает активно взаимодействовать с углеродом в структуре сплава, образуя газы. Эти газы разрушают связи между зернами стали, что приводит к появлению множества микроскопических трещин и пор.

Визуально пережженная сталь покрывается толстым слоем хрупкой губчатой окалины и теряет металлический блеск. Подобный материал становится непригодным для сварки и ковки, так как мгновенно разваливается на части при первом же ударе. Исправить этот дефект невозможно, и заготовка отправляется на полную переплавку.

Для предотвращения катастрофического окисления необходимо строго соблюдать время выдержки деталей в огне. Когда сталь достигает нужного цвета, ее немедленно извлекают из горна без лишних задержек. Использование восстановительной среды в печи с избытком горючего газа также помогает защитить структуру от разрушения. Пережженный шов обладает крайне низкой ударной вязкостью и не может выдерживать эксплуатационных нагрузок. Деталь теряет свою пластичность, а ее поверхность становится грубой и некрасивой.

Исправное состояние кузнечных клещей определяет надежность захвата раскаленных заготовок и безопасность человека в мастерской. Губки инструмента должны в точности соответствовать форме и размеру удерживаемой детали для исключения ее случайного вылета.

После каждой смены клещи осматривают на предмет появления трещин в зоне шарнира и деформации рукояток. Осевое соединение должно работать плавно, но без лишнего люфта, который мешает точному позиционированию металла на наковальне. Для работы с разными типами проката кузнец имеет в арсенале набор клещей с плоскими, круглыми и фасонными захватами.

Металл клещей не должен быть перекаленным, чтобы инструмент сохранял некоторую вязкость и не лопался от случайных ударов. При сильном нагреве губки клещей периодически охлаждают в воде для предотвращения их размягчения и потери формы. Перед использованием проверяют чистоту захватов от старой смазки и грязи, которые могут вызвать проскальзывание.

При строгом соблюдении технологии прочность кузнечного шва достигает 80-90% от характеристик основного металла заготовки. В некоторых случаях, когда используются высококачественная сталь и правильная проковка, место стыка становится полностью неотличимым от монолита.

Диффузионные процессы в твердой фазе создают однородную кристаллическую решетку, которая эффективно сопротивляется растяжению и изгибу. Отсутствие резких переходов структуры и инородных присадок исключает появление слабых зон, характерных для электродуговой сварки. Качественно сваренная деталь сохраняет целостность при самых жестких испытаниях на кручение.

Надежность узла во многом зависит от глубины проработки структуры мощными ударами после сближения поверхностей. Механическое давление уплотняет зерна металла и избавляет шов от микроскопических дефектов. Если в процессе работы были допущены ошибки с флюсом или температурой, прочность может упасть до 50 %, что является браком. Контроль качества на излом показывает, что правильно выполненное соединение рвется не по шву, а рядом с ним по основному телу.
